UML建模之业务处理模型（Business Process Model,BPM）

shisgmei

　　作者：灵动生活

　　一、业务处理模型简介（Brief introduction）
　　二、业务处理模型元素（Elements）
　　1、目标（Goal）
　　2、消息（Information）
　　3、资源（Resource）
　　4、输出（outputs）
　　三、业务处理模型案例分析（Business Process Model Example Analysis）
　　四、总结（Summary）
  一、业务处理模型简介（Brief introduction）

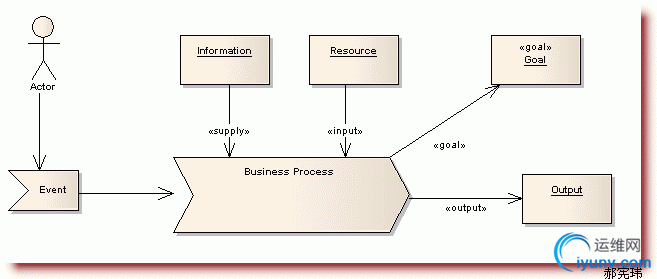

  　　业务处理模型是一组活动的集合，描述了活动从开始到结束在时间或者空间上的顺序，以及输入和输出。业务处理模型最终输出要能够满足业务需要。

　　业务处理模型一般包括：
　　1、目标（Goal）
　　2、特定的输入（specific inputs）
　　3、特定的输出（Specific outputs）
　　4、有一定顺序的活动（Activities in some order）
　　5、消息（Information）
　　6、资源（Resource）
  二、业务处理模型元素（Elements）
  1、目标（Goal）
  　　每一个业务处理流程都有一些将要达到的目标，这些目标需要能够满足业务需求。
  2、消息（Information）
  　　使用消息完成活动（Activities）。在业务处理过程中，消息并不没有消耗，只是作为转化流程的一部分。消息可以来自于外部资源、客户、内部组织单元甚至是其他处理流程。比如订单模版，之前用来提供某一种样式的订单，现在作为活动的一部分并没有被消耗和用尽。
  3、资源（Resource）
  　　资源是一种输入，与消息（Information）不同的是，资源是被消耗和可以被用尽的。
  4、输出（outputs）
  　　每个业务流程都会产生一些满足业务需要的输出。输出可以是物理对象（例如报表和发票），也可以是整个业务流程的结束（例如完成订单）。
  三、业务处理模型案例分析（Business Process Model Example Analysis）

　　事件（Event）有客户要生成的订单Cutomer Order
　　输入（inputs）有客户数据库Customer Database 和库存（Inventory）
　　业务处理（Process）是Order handling Process
　　输出（outputs）是生成的订单Completed Customer Order
  四、总结（Summary）
  　　业务处理模型是一组活动的集合，描述了活动从开始到结束在时间或者空间上的顺序，以及输入和输出。业务处理模型最终输出要能够满足业务需要。包括输入、输出、资源、消息和目标等元素。最后以实例进一步说明了业务逻辑模型。
