　　Wifi 连接部分
http://blog.iyunv.com/typename/article/details/5879121
　　
　　当用户选择一个AP时会弹出一个AP参数配置对话框，此对话框会显示当前选择的AP信号强度，若此AP设置了密码则需要用户输入密码才能登录。WifiSettings中的 onPreferenceTreeClick会被调用          @Override
　　public boolean onPreferenceTreeClick(PreferenceScreen screen, Preference preference) {
　　//点击AP响应函数
　　if (preference instanceof AccessPoint) {
　　mSelected = (AccessPoint) preference;
　　showDialog(mSelected, false);
　　} else if (preference == mAddNetwork) {
　　mSelected = null;
　　showDialog(null, true);
　　} else if (preference == mNotifyOpenNetworks) {
　　Secure.putInt(getContentResolver(),
　　Secure.WIFI_NETWORKS_AVAILABLE_NOTIFICATION_ON,
　　mNotifyOpenNetworks.isChecked() ? 1 : 0);
　　} else {
　　return super.onPreferenceTreeClick(screen, preference);
　　}
　　return true;
　　}
　　
　　用户配置好之后点击连接按钮，onClick函数会被调用。
　　public void onClick(DialogInterface dialogInterface, int button) {
　　//点击连接按钮的响应函数
　　if (button == WifiDialog.BUTTON_FORGET && mSelected != null) {
　　forget(mSelected.networkId);
　　} else if (button == WifiDialog.BUTTON_SUBMIT && mDialog != null) {
　　WifiConfiguration config = mDialog.getConfig();
　　
　　if (config == null) {
　　if (mSelected != null && !requireKeyStore(mSelected.getConfig())) {
　　connect(mSelected.networkId);
　　}
　　} else if (config.networkId != -1) {
　　if (mSelected != null) {
　　mWifiManager.updateNetwork(config);
　　saveNetworks();
　　}
　　} else {
　　int networkId = mWifiManager.addNetwork(config);
　　if (networkId != -1) {
　　mWifiManager.enableNetwork(networkId, false);
　　config.networkId = networkId;
　　if (mDialog.edit || requireKeyStore(config)) {
　　saveNetworks();
　　} else {
　　connect(networkId);
　　}
　　}
　　}
　　}
　　
　　连接请求部分
　　一.Settings的connect函数响应连接，更新网络保存配置，更新设置当前选择的优先级最高，并
　　保存。然后通过enableNetwork使得其他网络不可用来进行连接。最后调用WifiManager的
　　reconnect函数连接当前选择的网络。
　　二.WifiManager的reconnect函数通过AIDL的Binder机制，调用WifiService的reconnect函数
　　三.然后会调用 WifiStateTracker的reconnectCommand函数，通过JNI（android_net_wifi_Wifi)的
　　android_net_wifi_reconnectCommand 函数向WPA_WPASUPPLICANT发送 RECONNECT命令。
　　四. android_net_wifi_Wifi通过 doCommand(命令名，响应缓冲，响应缓存大小)调用wifi.c中的
　　wifi_command函数来发送命令。
　　五.最后通过 wpa_ctrl的wpa_ctrl_request函数向控制通道发送连接命令。
　　返回请求部分
　　六.当连接上之后WPA_SUPPLICANT会向控制通道发送连接成功命令。wifi.c的
　　wifi_wait_for_event函数阻塞调用并返回这个命令的字符串（CONNECTED）.
　　七.而后WifiMonitor会被执行来处理这个事件，WifiMonitor 再调用 WifiStateTracker的
　　notifyStateChange,WifiStateTracker 则接着会往自身发送 EVENT_DHCP_START 消息来启动
　　DHCP 去获取 IP 地址,然后广播NETWORK_STATE_CHANGED_ACTION消息，最后由
　　WifiSettings类来响应，改变状态和界面信息。
　　关键函数功能介绍
　　一.connect函数功能
　　1.updateNetwork：updateNetwork(config)会将当前选择连接的AP配置信息
　　信息传递进去，配置信息有（网络ID等）。如果网络ID为-1则重新添加网络配置，然后向
　　wpa_supplicant 发送SET_NETWORK命令（即通过这个网络ID设置其他一些相关信息，设置
　　SSID，密码等）如果网络配置不为－1则直接执行后面步骤即发送SET_NETWORK命令。
　　2.saveNetwork:告诉supplicant保存当前网络配置并更新列表。SaveNetwork会调用WifiService的
　　saveConfiguration向wpa_supplicant发送SAVE_CONFIG命令保存当前网络配置信息，
　　如果返回false，则向wpa_supplicant重新发送RECONFIGURE命令获取配置信息，如果获取信
　　
　　息成功后，会Intent一个  NETWORK_IDS_CHANGED_ACTION事件WifiSettings会注册接受
　　这个 时间并更新列表。
　　3.enableNetwork函数，向系统获取接口名并使得该接口有效。由于之前传递的disableOthers
　　为true则向wpa_supplicant发送SELECT_NETWORK（如果传递的为false则发送
　　ENABLE_NETWORK命令），
　　4.reconnect函数：连接AP
　　
　　二.reconnect函数功能：connect函数会调用WifiManager的reconnect然后通过Binder机制调用
　　WifiService的reconnect，再由WifiStateTracke调用WifiNative向wpa_supplicant发送
　　RECONNECT命令去连接网络，当连接上wpa_supplicant之后会向控制通道发送连接成功的命
　　令，
　　wifi_wait_for_event函数阻塞等待该事件的发生，并返回这个命令的字符串（CONNECTED）
　　
　　三.android_net_wifi_Wifi函数的doCommand函数会调用wifi.c的wifi_command函数将上层的命
　　令向wpa_supplicant发送。
　　
　　四.wifi_wait_for_event函数以阻塞的方式，等待控制通道传递的事件。当有事件传递过来的时候
　　该函数会通过wpa_ctrl的wpa_ctrl_recv函数读取该事件，并以字符串形式返回该事件名。
　　int wifi_wait_for_event(char *buf, size_t buflen)
　　{
　　.......
　　result = wpa_ctrl_recv(monitor_conn, buf, &nread);
　　if (result < 0) {
　　LOGD(&quot;wpa_ctrl_recv failed: %s/n&quot;, strerror(errno));
　　strncpy(buf, WPA_EVENT_TERMINATING &quot; - recv error&quot;, buflen-1);
　　buf[buflen-1] = '/0';
　　return strlen(buf);
　　}
　　buf[nread] = '/0';
　　/* LOGD(&quot;wait_for_event: result=%d nread=%d string=/&quot;%s/&quot;/n&quot;, result, nread, buf); */
　　/* Check for EOF on the socket */
　　if (result == 0 && nread == 0) {
　　/* Fabricate an event to pass up */
　　LOGD(&quot;Received EOF on supplicant socket/n&quot;);
　　strncpy(buf, WPA_EVENT_TERMINATING &quot; - signal 0 received&quot;, buflen-1);
　　buf[buflen-1] = '/0';
　　return strlen(buf);
　　}
　　/*
　　* Events strings are in the format
　　*
　　*     <N>CTRL-EVENT-XXX
　　*
　　* where N is the message level in numerical form (0=VERBOSE, 1=DEBUG,
　　* etc.) and XXX is the event name. The level information is not useful
　　* to us, so strip it off.
　　*/
　　if (buf[0] == '<') {
　　char *match = strchr(buf, '>');
　　if (match != NULL) {
　　nread -= (match+1-buf);
　　memmove(buf, match+1, nread+1);
　　}
　　}
　　return nread;
　　}
　　
　　五.wpa_ctrl_request，通过socket方式向wpa_supplicant发送命令，以select模式阻塞在
　　wpa_supplicant发送和接收。
　　int wpa_ctrl_request(struct wpa_ctrl *ctrl, const char *cmd, size_t cmd_len，char *reply, size_t *reply_len,void (*msg_cb)(char *msg, size_t len))
　　{
　　.......
　　res = select(ctrl->s + 1, &rfds, NULL, NULL, &tv);
　　if (FD_ISSET(ctrl->s, &rfds)) {
　　res = recv(ctrl->s, reply, *reply_len, 0);
　　if (res < 0)
　　return res;
　　if (res > 0 && reply[0] == '<') {
　　/* This is an unsolicited message from
　　* wpa_supplicant, not the reply to the
　　* request. Use msg_cb to report this to the
　　* caller. */
　　if (msg_cb) {
　　/* Make sure the message is nul
　　* terminated. */
　　if ((size_t) res == *reply_len)
　　res = (*reply_len) - 1;
　　reply[res] = '/0';
　　msg_cb(reply, res);
　　}
　　continue;
　　}
　　*reply_len = res;
　　break;
　　} else {
　　return -2;
　　}
　　}
　　return 0;
　　}
　　
　　六.WifiMonitor 维护一个监视线程分发处理底层返回上来的事件
　　void handleEvent(int event, String remainder) {
　　switch (event) {
　　case DISCONNECTED:
　　handleNetworkStateChange(NetworkInfo.DetailedState.DISCONNECTED, remainder);
　　break;
　　case CONNECTED:
　　handleNetworkStateChange(NetworkInfo.DetailedState.CONNECTED, remainder);
　　break;
　　case SCAN_RESULTS:
　　mWifiStateTracker.notifyScanResultsAvailable();
　　break;
　　case UNKNOWN:
　　break;
　　}
　　}
　　此时返回的事件是CONNECTED因此 handleNetworkStateChange会被调用，验证一下BSSID,重新获得networkId
　　,然后调用WifiStateTracke的notifyStateChange通知状态改变了的消息（EVENT_NETWORK_STATE_CHANGED）
　　接着处理这个消息，会移除可用网络通告，然后通过 configureInterface()的动态获取IP地址。最后
　　发送一个NETWORK_STATE_CHANGED_ACTION Intent，WifiSetings注册了此Intent因此会响应该它。由updateConnectionState函数响应。
　　七.updateConnectionState 获取连接信息，更新列表状态，设置为Connected,然后设置当前网络为可用状态
　　
　　private void updateConnectionState(DetailedState state) {
　　/* sticky broadcasts can call this when wifi is disabled */
　　if (!mWifiManager.isWifiEnabled()) {
　　mScanner.pause();
　　return;
　　}
　　
　　if (state == DetailedState.OBTAINING_IPADDR) {
　　mScanner.pause();
　　} else {
　　mScanner.resume();
　　}
　　
　　mLastInfo = mWifiManager.getConnectionInfo();
　　if (state != null) {
　　mLastState = state;
　　}
　　
　　for (int i = mAccessPoints.getPreferenceCount() - 1; i >= 0; --i) {
　　((AccessPoint) mAccessPoints.getPreference(i)).update(mLastInfo, mLastState);
　　}
　　
　　if (mResetNetworks && (state == DetailedState.CONNECTED ||
　　state == DetailedState.DISCONNECTED || state == DetailedState.FAILED)) {
　　updateAccessPoints();
　　enableNetworks();
　　}
　　}
　　
　　

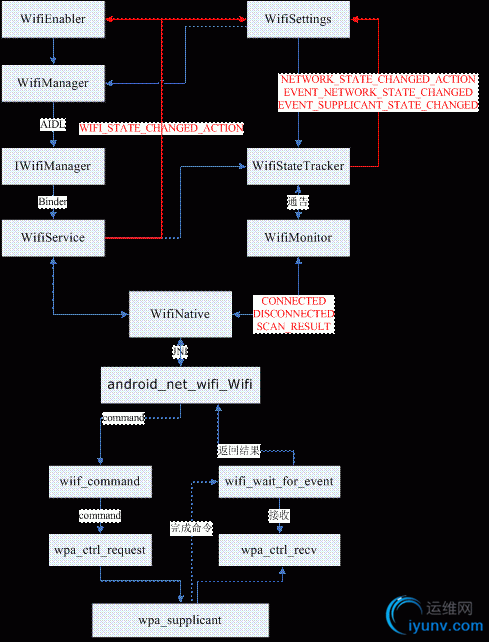

　　 流程图对应的源代码路径为：
　　WifiEnabler,WifiSettings对应的路径如下：
　　froyo/packages/apps/Settings/src/com/android/settings/
　　
　　WifiManager,WifiMonitor,WifiStateTracker,WifiNative.对应的源代码路径如下：
　　froyo/frameworrks/base/wifi/java/android/net/wifi/
　　
　　WifiService 对应代码的位置
　　froyo/frameworks/base/services/java/com/android/server/
　　
　　android_net_wifi_Wifi源代码路径如下：
　　froyo/frameworks/base/core/jni/
　　
　　wifi_command,wifi_wait_for_envent源代码路径如下：
　　/hardware/libhardware_legacy/wifi/wifi.c
　　
　　wpa_ctrl_源代码路径如下：
　　/external/wpa_supplicant/wpa_ctrl.c
　　
　　wpa_supplicant源代码路径如下：
　　froyo/external/wpa_supplicant/
