基于TQ2440开发板的WiFi模块的使用经验总结

bmwm3

一、软、硬件资源准备：
  　　内核版本：linux-2.6.30.4
　　交叉编译器版本：4.3.3
　　wpa_supplicant工具:wpa_supplicant-0.7.3.tar ; openssl-0.9.8e.tar
　　
　　开发板：TQ2440
　　无线网卡芯片：RTL8192CU，（淘宝上35元购买了一个USB接口的无线网卡：http://item.taobao.com/item.htm?spm=a1z09.5.0.0.H6U4Yy&id=25936180156&_u=kk57vmr1977）
　　无线网卡驱动：RTL8192CU_linux_v3.0.2164.20110715（购买无线网卡时带有一张光盘，这里使用的是此光盘配套的驱动，也可从官网下载；下载地址：http://www.realtek.com.tw/downloads/downloadsView.aspx?Langid=1&PNid=48&PFid=48&Level=5&Conn=4&DownTypeID=3&GetDown=false&Downloads=true#RTL8192CU）
　　
　　
  二、无线网卡驱动移植：
  　　1、驱动在压缩包中的driver目录（也是一个压缩包），将其解压到/opt/EmbedSky/linux-2.6.30.4/drivers/net/wireless下
　　2、将无线网卡驱动目录下Kconfig中的信息拷贝到上一级目录的Kconfig末尾
　　3、修改/opt/EmbedSky/linux-2.6.30.4/drivers/net/wireless目录下的Makefile：
　　在最后加上 obj-$(CONFIG_RTL8192CU) += rtl8188C_8192C/            （这个是驱动的相对路径，根据自己的实际情况修改rtl8188C_8192C为你自己的目录）
　　4、 配置内核
　　跳转到内核的目录 cd /opt/EmbedSky/linux-2.6.30.4
　　执行 make menuconfig
　　进入Device Drivers  --->
　　

Network device support  --->
　　Wireless LAN  --->
　　将这一项打上信号：<*> Realtek 8192C USB WiFi
　　保存
　　5、make zImage
　　
　　
  三、wpa_supplicant工具移植：
  　　1、解压wpa_supplicant-0.7.3.tar 和 openssl-0.9.8e.tar
　　2、编译openssl库
　　# cp wpa_supplicant-0.7.3/patches/openssl-0.9.8e-tls-extensions.patch openssl-0.9.8e/             （将wpa_supplicant中的补丁拷贝到openssl中）
　　#cd openssl-0.9.8e
　　#mkdir /usr/local/ssl
　　#vim Makefile


   　　CC= arm-linux-gcc
　　AR= arm-linux-ar $(ARFLAGS) r
　　RANLIB= arm-linux-ranlib
　　INSTALLTOP=/usr/local/ssl
　　OPENSSLDIR=/usr/local/ssl

  　　#make
　　#make install
　　这样就在/usr/local/ssl目录下安装了ssl库
　　#ls /usr/local/ssl
　　#bin  certs  include  lib  man  misc  openssl.cnf  private
　　后面编译wpa_supplicant要依赖openssl中的lib和include
　　3、编译wpa_supplicant
　　进入wpa_supplicant-0.7.3.tar.gz解压生成的wpa_supplicant-0.7.3/wpa_supplicant目录中：
　　#cp defconfig        .config
　　#vim .config


   　　CC=arm-linux-gcc  -L/usr/local/ssl/lib/
　　#CC=/opt/brcm/hndtools-mipsel-uclibc/bin/mipsel-uclibc-gcc
　　CFLAGS += -I/usr/local/ssl/include
　　#CPPFLAGS += -I../src/include -I../../src/router/openssl/include
　　LIBS += -L/usr/local/ssl/lib

  　　#make
　　经过编译后的wpa_supplicant源程序可以看到两个主要的可执行工具：wpa_supplicant和wpa_cli。wpa_supplicant是核心程序，它和wpa_cli的关系就是服务和客户端的关系：后台运行wpa_supplicant，使用wpa_cli来搜索、设置、和连接网络。
　　4、将可执行工具wpa_supplicant拷贝到制作的根文件系统/bin目录下。
　　
　　
  四、开发板连接无线路由器：

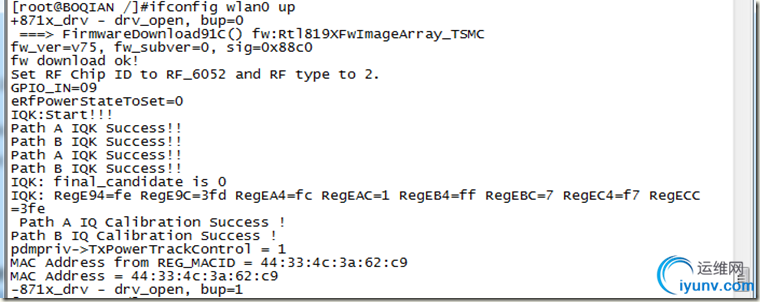

  　　1、启用USB WiFi网卡：


   　　ifconfig wlan0 up


　　2、手动设置USB WiFi的IP：


   　　ifconfig wlan0 192.168.0.111 netmask 255.255.255.0

  　　3、在开发板的/etc目录中为连接创建配置脚本wpa_supplicant.conf，参考内容如下：


   　　ctrl_interface=/var/run/wpa_supplicant                               （手动在var目录下创建了目录run，但此目录为空）
     network={
          ssid=&quot;GygcYjs&quot;
          psk=&quot;xxxxxxxx&quot;
    }

  　　这里是针对wpa-psk加密方式的配置文件，且只对两个关键的选项ssid（要连接的无线路由器的ssid）、psk（要连接的无线路由器的连接密码）进行了配置。
　　另外一种是wep加密方式，其配置文件有所不同（http://blog.iyunv.com/laotie1015/article/details/8529081给出了两种配置文件）。如何确定自己需要哪种类型的配置文件呢？可以参考如下图所示方式查看（将鼠标放在要连接的无线网络名称上就会有个弹出框）：

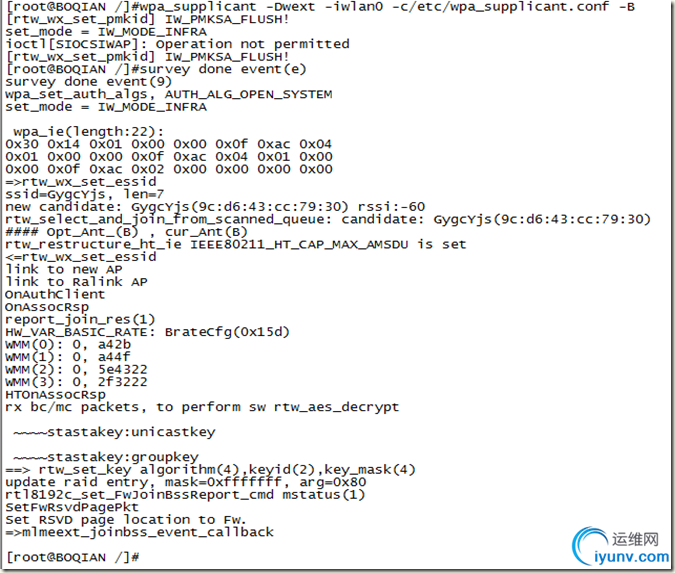

　　4、使用wpa_supplicant启动连接：


   　　wpa_supplicant –Dwext –iwlan0 -c/etc/wpa_supplicant.conf -B


　　可以看出上面的输出结果中有一条“ioctl[SIOCSIWAP]: Operation not permitted”的错误信息，目前还没有找到是什么原因造成的。但是，现在已经成功连接到了我们实验室的无线路由器，从第5步可以看出。
　　注：如果在运行此命令时出现：socket(PF_PACKET): Address family not supported by protocol
　　原因：内核不支持RAW socket
　　解决办法：编译内核时把CONFIG_PACKET选项打开
　　具体操作：进入内核顶层目录，使用vim编辑器编辑.config文件，添加如下行：


   　　CONFIG_PACKET = y

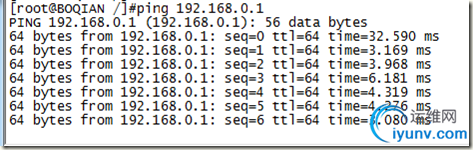

  　　5、测试：


   　　ping 192.168.0.1

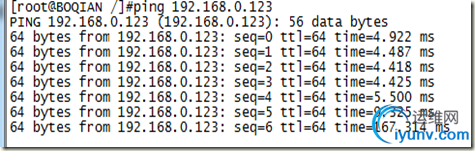

　　而且ping我自己的笔记本在本网段内的IP也是成功的：

　　
　　
  参考：
  　　http://blog.iyunv.com/ti_tantbx/article/details/7037741
　　http://blog.iyunv.com/laotie1015/article/details/8528899
　　http://blog.iyunv.com/laotie1015/article/details/8529081
　　http://blog.iyunv.com/duloveding/article/details/7483799
