Wifi 网卡状态
1. WIFI_STATE_DISABLED: WIFI网卡不可用
2. WIFI_STATE_DISABLING: WIFI正在关闭
3. WIFI_STATE_ENABLED:WIFI网卡可用
4. WIFI_STATE_ENABLING:WIFI网卡正在打开
5. WIFI_STATE_UNKNOWN:未知网卡状态
WIFI 访问网络需要的权限
<uses-permission android:name="android.permission.CHANGE_NETWORK_STATE">
</uses-permission>修改网络状态的权限
<uses-permission
android:name="android.permission.CHANGE_WIFI_STATE">
</uses-permission>修改WIFI状态的权限
<uses-permission android:name="android.permission.ACCESS_NETWORK_STATE">
</uses-permission>访问网络权限
<uses-permission android:name="android.permission.ACCESS_WIFI_STATE">
</uses-permission>访问WIFI权限

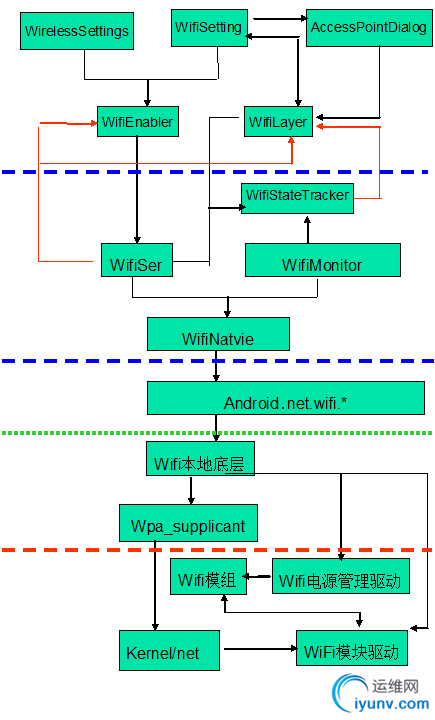

WIFI 核心模块
n WifiService
由SystemServer启动的时候生成的ConnecttivityService创建，负责启动关闭wpa_supplicant,启动和关闭WifiMonitor线程，把命令下发给wpa_supplicant以及跟新WIFI的状态
n WifiMonitor
负责从wpa_supplicant接收事件通知
n Wpa_supplicant
1、读取配置文件
2、初始化配置参数，驱动函数
3、让驱动scan当前所有的bssid
4、检查扫描的参数是否和用户设置的想否
5、如果相符，通知驱动进行权限 认证操作
6、连上AP
n Wifi驱动模块
厂商提供的source,主要进行load firmware和kernel的wireless进行通信
n Wifi电源管理模块
主要控制硬件的GPIO和上下电，让CPU和Wifi模组之间通过sdio接口通信
Wifi工作步骤
n Wifi模块初期化
n Wifi启动
n 查找热点（AP）
n 配置AP
n 配置AP参数
n Wifi连接
n IP地址配置
Wifi模块代码总结
n Wifi Application代码
packages/apps/Settings/src/com/android/settings/wifi
n Wifi Framework
frameworks/base/wifi/java/android/net/wifi
frameworks/base/services/java/com/android/server
n Wifi JNI
frameworks/base/core/jni/android_net_wifi_Wifi.cpp
n Wifi Hardware
hardware/libhardware_legacy/wifi/wifi.c
n Wifi tool
external/wpa_supplicant
n Wifi kernel
net/wireless drivers/wlan_sd8688 arch/arm/mach-pxa/wlan_pm.c
Wifi模块的初始化:

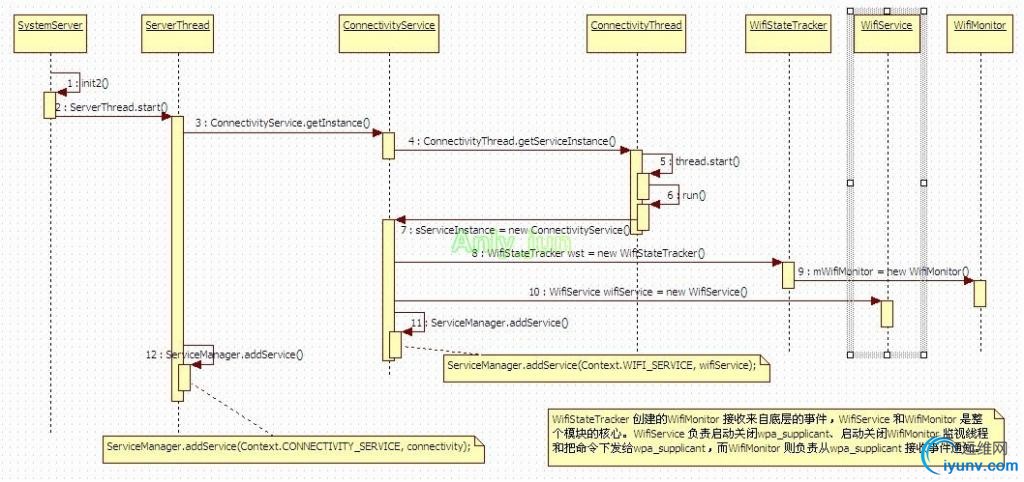

在 SystemServer 启动的时候，会生成一个ConnectivityService 的实例, ConnectivityService 的构造函数会创建WifiService，WifiStateTracker 会创建WifiMonitor 接收来自底层的事件，WifiService 和WifiMonitor 是整个模块的核心。WifiService 负责启动关闭wpa_supplicant、启动关闭WifiMonitor 监视线程和把命令下发给wpa_supplicant，而WifiMonitor则负责从wpa_supplicant 接收事件通知。
Wifi模块的启动:

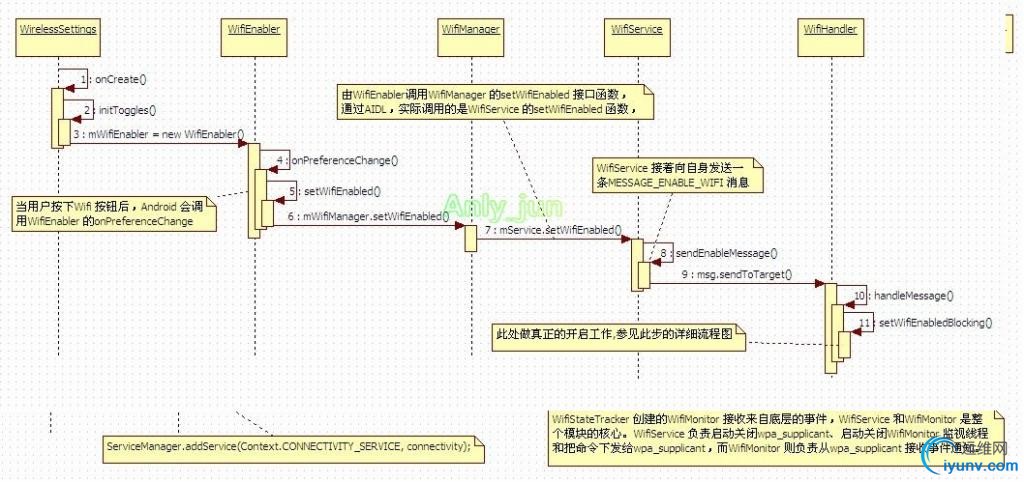

WirelessSettings 在初始化的时候配置了由WifiEnabler 来处理Wifi 按钮，

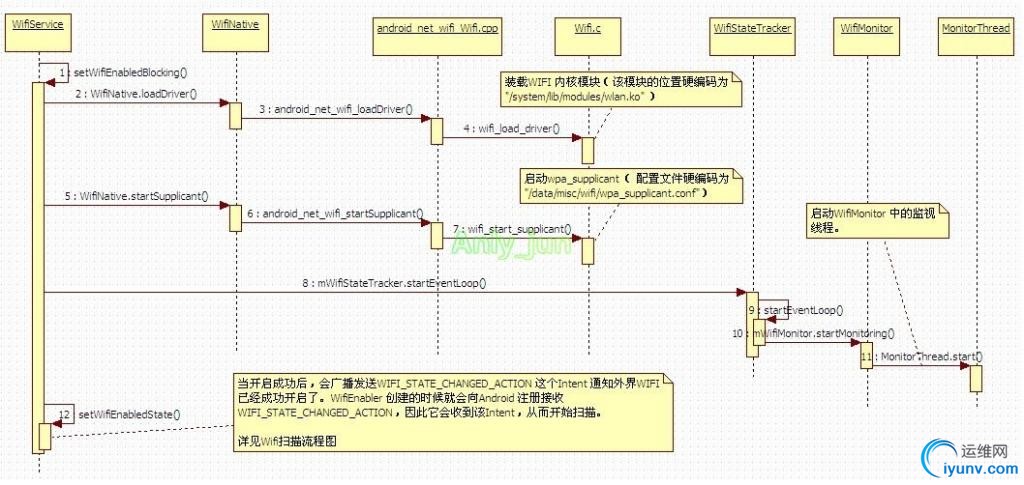

当用户按下Wifi 按钮后，Android 会调用WifiEnabler 的onPreferenceChange，再由WifiEnabler调用WifiManager 的setWifiEnabled 接口函数，通过AIDL，实际调用的是WifiService 的setWifiEnabled 函数，WifiService 接着向自身发送一条MESSAGE_ENABLE_WIFI 消息，在处理该消息的代码中做真正的使能工作：首先装载WIFI 内核模块（该模块的位置硬编码为"/system/lib/modules/wlan.ko"）， 然后启动wpa_supplicant （ 配置文件硬编码为"/data/misc/wifi/wpa_supplicant.conf"），再通过WifiStateTracker 来启动WifiMonitor 中的监视线程。
查找热点（AP）:

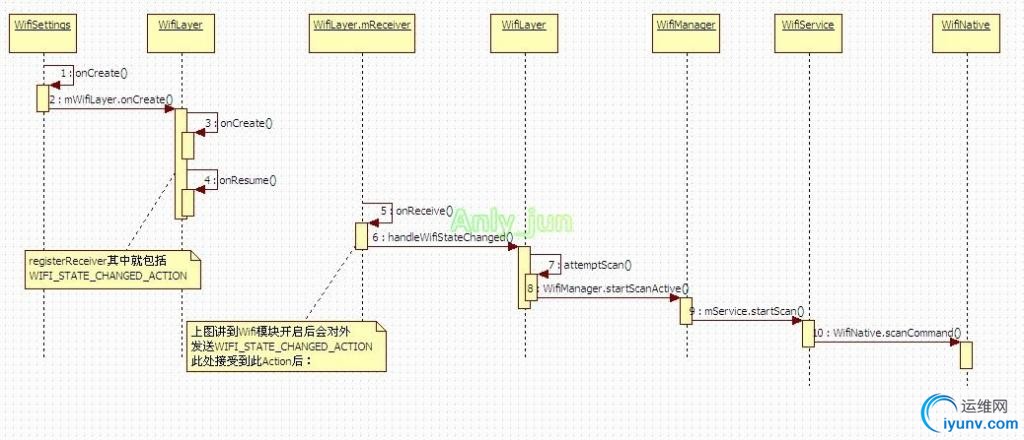

（Wifi开启）中讲到Wifi模块开启后会对外发送WIFI_STATE_CHANGED_ACTION。WifiLayer中注册了Action的Receiver。当WifiLayer收到此Action后开始scan的流程，具体如下

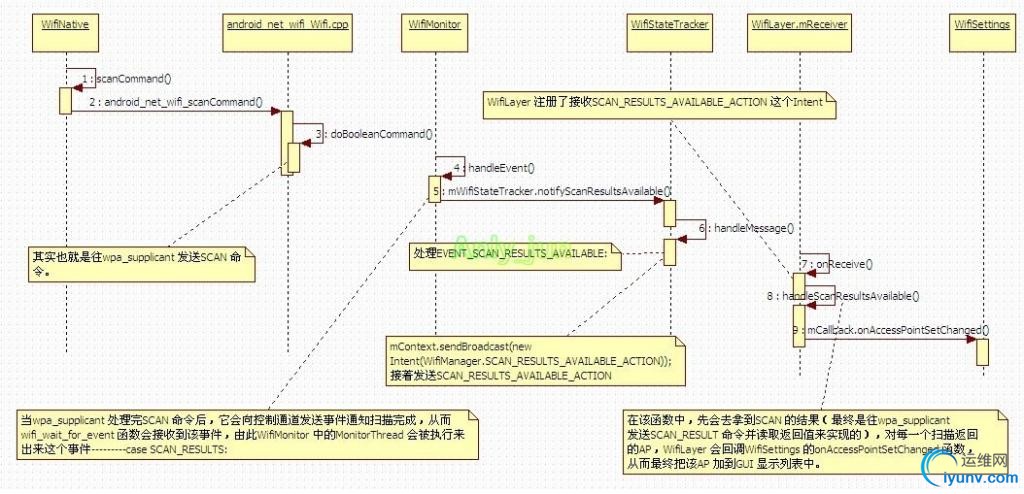

当wpa_supplicant 处理完SCAN 命令后，它会向控制通道发送事件通知扫描完成，从wifi_wait_for_event 函数会接收到该事件，由此WifiMonitor 中的MonitorThread 会被执行来出来这个事件：
配置 AP 参数:

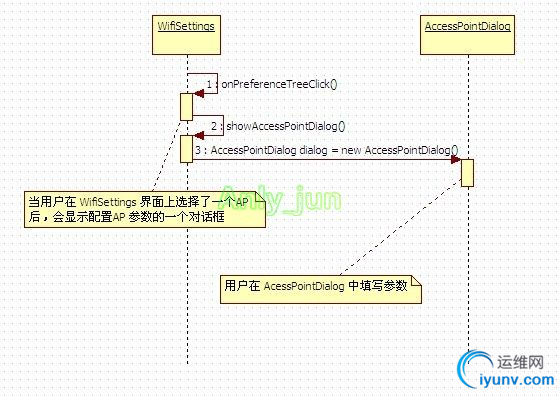

当用户在 WifiSettings 界面上选择了一个AP 后，会显示配置AP 参数的一个对话框：

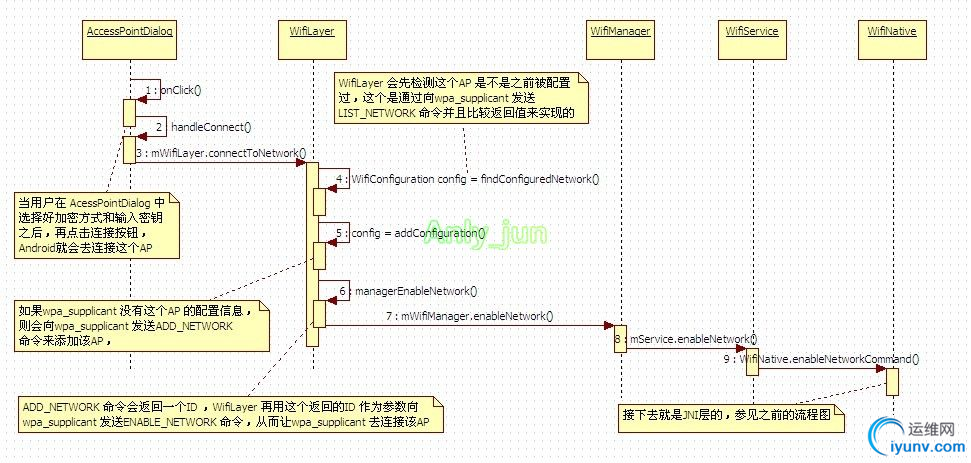

Wifi连接:

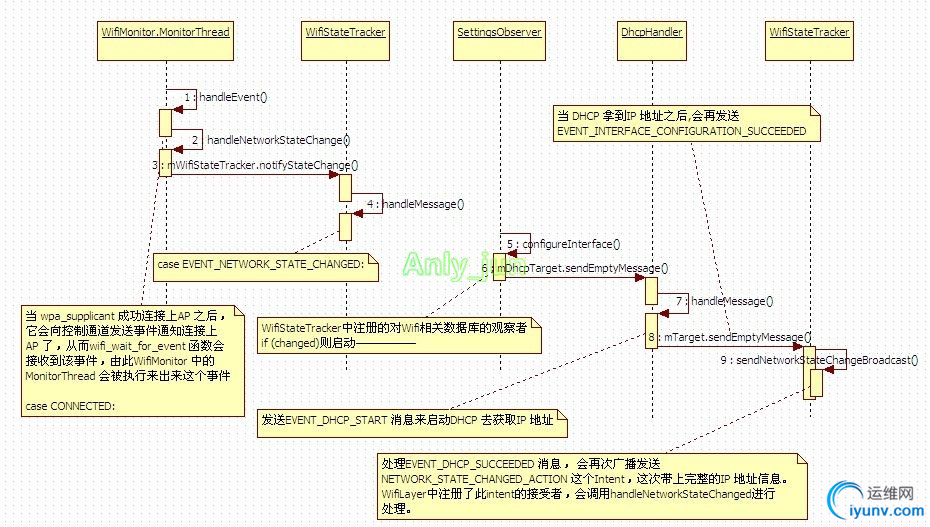

IP地址的配置:
首先交代开发环境——硬件平台：高通MSM8225，OS：Android2.3.5，无线模块：brodcom BCM4330。
一、WIFI：
首先保证上好电：在platform/kernel/arch/arm/mach-msm/board-msm7x30.c中实现GPIO管脚的配置，也要配置好休眠唤醒的脚。再就是在板级__init里面配置好WIFI的上电以及下电时序问题，还有因为我们的无线芯片是基于SDIO进行通讯的，所以SDIO的driver也要配置好。
再就是WIFI本身的驱动的开发了，我们是用博通公司提供的代码，在dhd_custemer_gpio.c中修改好相应的Power_en和reset脚的配置，然后配置wlan linux相关的驱动。最终编译生成dhd.ko文件。
这个dhd.ko文件和nvram.txt以及sdio.bin文件共同加载了wlan0的驱动。在中间层有一个hardware/library_lib/wifi/wifi.c，就是把一些配置文件的加载，DHCP文件的文件路径等等综合在一起。
在wifi移植过程中一定要注意MAC地址的有效性和可用性。这样才能连接热点已经被分配到IP地址。
二、Bluetooth：
首先还是和wifi一样，上电是必须的！在platform/kernel/arch/arm/mach-msm/board-msm7x30.c中实现bluetooth_power_init，注意是在参数初始化的函数__init msm7x30_init函数中完成。
由于BT的协议层，在开发的时候基本不用动什么，所以我们直接找跟芯片相关的文件进行修改。brodcom BT相关的文件在system/bluetooth/brcm_patchram_plus/
brcm_patchram_plus.c 中，里面主要完成了如下事件：1、读取BT的地址。2、执行parse相关命令。3、重启HCI服务，4、设置蓝牙通信的波特率。5、设置hci_pcm
再就是开启BT的服务。目录在system/core/rootdir/A1/etc/init.qcom.bt.sh 中，实现start_hciattach和kill_hciattach的功能。
网上关于BT的驱动很少，所以我在开发过程中把其中的步骤记录下来。供大家相互学习讨论。
一、关于BT driver的移植：
1. Enablebluetootch in BoadConfig.mk
BOARD_HAVE_BLUETOOTH := true
2.实现BT电源管理rfkill驱动。
Kernel/driver/bluetooth/bluetooth-power.c 高通的这个文件基本上不用动。
在kernel\arch\arm\mach_msm7x27.c: static int bluetooth_power(int on)中
实现：上电：把bt_reset pin 和bt_reg_on pin 拉低
mdelay（10）；
把bt_resetpin 和bt_reg_on pin 拉高
mdelay（150）
下电：把bt_reset pin 和bt_reg_on pin 拉低
3. RebuildAndroid image and reboot
命令行测试：
echo 0 >/sys/class/rfkill/rfkill0/state //BT下电
echo 1 >/sys/class/rfkill/rfkill0/state //BT上电
brcm_patchram_plus-d --patchram /etc/firmware/BCM4329B1_002.002.023.0061.0062.hcd/dev/ttyHS0
hciattach -s115200 /dev/ttyHS0 any
没任何错误提示是可以用以下测试
hciconfig hci0up
hcitool scan
4.实现BT睡眠唤醒机制
Kernel\drivers\bluetooth\bluesleep.c一般来说这个文件改动比较少，但可能逻辑上会有些问题。需要小的改动。
在kernel\arch\arm\mach_xxx/board_xxx.c：bluesleep_resources中定义gpio_host_wake（BT唤醒host脚）、gpio_ext_wake（host唤醒BT脚）、host_wake（BT唤醒host的中断号）。
注：各个平台的board_xxx.c文件名字不同，请客户确认
5.系统集成
1）在init.qcom.rc中确认有下面的内容：
service hciattach/system/bin/sh /system/etc/init.qcom.bt.sh
user bluetooth
group qcom_oncrpc bluetooth net_bt_admin
disabled
oneshot
2）修改init.qcom.bt.sh
确认有：
BLUETOOTH_SLEEP_PATH=/proc/bluetooth/sleep/proto
echo 1 >$BLUETOOTH_SLEEP_PATH
/system/bin/hciattach-n /dev/ttyHS0 any 3000000 flow & 改为：
./brcm_patchram_plus--enable_lpm –enable_hci --patchram /system/etc/wifi/BCM4329BT.hcd --baudrate3000000 /dev/ttyHS0 &
注掉：高通下载firmware的命令。
6.重新编译system。此时BT应该能运行了。
二、BT的休眠唤醒配置
BT的休眠在driver/bluetooth/bluesleep.c中，首先驱动的名字叫“bluesleep”与arch/arm/mach-msm/board-msm7x30.c相匹配就执行platform_driver_probe(&bluesleep_driver, bluesleep_probe)然后调用static int __init bluesleep_probe(struct platform_device *pdev)，这里会配置两个引脚HOST_WAKE_BT & BT_WAKE_HOST
bsi = kzalloc(sizeof(struct bluesleep_info), GFP_KERNEL);
if (!bsi)
return -ENOMEM;
res = platform_get_resource_byname(pdev, IORESOURCE_IO,
"gpio_host_wake");
if (!res) {
BT_ERR("couldn't find host_wake gpio\n");
ret = -ENODEV;
goto free_bsi;
}
bsi->host_wake = res->start;
//[SIMT-zhangmin-111230] change the configuration of BT sleep gpio from bt_power to here {
gpio_tlmm_config(GPIO_CFG(bsi->host_wake, 0, GPIO_CFG_INPUT, GPIO_CFG_NO_PULL, GPIO_CFG_2MA),GPIO_CFG_ENABLE);
//[SIMT-zhangmin-111230] }
ret = gpio_request(bsi->host_wake, "bt_host_wake");
if (ret)
goto free_bsi;
ret = gpio_direction_input(bsi->host_wake);
bsi->host_wake_irq = platform_get_irq_byname(pdev, "host_wake");
如上代码所示，主要将HOST_WAKE_BT设置为输出脚，BT_WAKE_HOST 设置为输入脚并也设置为中断脚，等待BT芯片的唤醒。
然后再bluesleep_init函数中建立BT目录/proc/bluetooth/sleep/读btwake中HOST_WAKE_BT的状态。读出的状态值为0或1。
或在BT目录/proc/bluetooth/sleep/写btwake中HOST_WAKE_BT的状态。写出状态值为0或1。
Part 1
问：打开wifi，连接wifi热点，提示连接成功，但headbar上不显示wifi图标，back退出wifi设置，再进入，提示wifi已断开。
答：首先现象复现，当现象复现时进入adb shell，然后输入ifconfig 查看是否有wlan0 端口，然后在adb shell 中ping 192.168.1.101(嵌入式设备的IP)，如果能Ping通则说明底层wifi设备与AP是连接通的。所以把问题转向上层。上层在frameworks/base/services/java/com/android/server/ConnectivityService.java文件中查看private void handleDisconnect(NetworkInfoinfo)函数的实现，问题可能出现在这里。
Part 2
问：出现新热点，需要重启WIFI才可以扫描到。
问：20s内无法连接到WIFI热点。
问：已连接的热点关闭，不会自动连接下一个热点。
答：这些问题都是供应商芯片的firmware没有配置好，所以直接找FAE换掉。
Part 3
问：调试中如果遇到dhd_sdio_probe fail 。
问：发现sdio register timeout 。
答：因为我们用到的WIFI数据通道是SDIO接口，所以要在log信息中查看sdcard是否有加载。没加载的话就看看WIFI芯片的上电（如WIFI_REG_ON这个PIN脚）。
Part 4
问：如果在wifi的设置里面选中wifi选项出现ERRO（或错误）的提示。
答：首先在adb shell中lsmod查看.ko文件是否已经加载。如没加载cat /proc/kmsg查看是否是版本匹配的问题。如遇版本匹配则在kernel/scripts/setlocalversion中将echo “+”中去掉。如果顺利加载了驱动，则要看看MAC地址是否有，并且是否合理。
Part 5
问：发现在WIFI设置选项中有已经选上了wifi并且勾应打上了，过一会出现wifi的勾自动消失。
答：这种情况在adb shell中用ifconfig查看Wlan的接口用的是否是wlan0，有可能是eth0。如果是eth0则在hardware/libhardware_legacy/wifi/wifi.c中的#define WIFI_DRIVER_MODULE_ARG "firmware_path=/system/etc/firmware/wlan/sdio.bin nvram_path=/data/simcom/nvram.txt iface_name=wlan0" 中查看iface_name=wlan0是否已经加上。
Part 6
问：有的路由器不能扫描的到。
答：查看wlan的设置的channel是否在1-14这个频段，因为如果wlan设置成USA模式则channel的范围在1-11之间，channel 12,13,14就不会收索的到。所以要在nvram.txt中修改成ccode=ALL，并且在gqcom_cfg.ini中把APCntryCode=ALL。这样应该就可以扫描到所有的channel了。当然如果上层还是没有收索到的话，在Settings.java中也要做相应的修改。
常用的命令：wl channels_in_country
wl chanlist
wl channels
wl country
Part 7
问：【预置条件】：wifi 已连接 wifi sleep policy模式为When screen turns off
【操作步骤】：wifi连接网络，静置屏幕熄灭 大约5分钟，再次点亮屏幕
【测试结果】：wifi一直处在scanning状态，无法连接网络，关闭再打开恢复正常
【预期结果】：点亮屏幕后，wifi自动连接成功
答：调试分析记录：
1.在frameworks/base/services/java/com/android/server/WifiService.java中修改LCD灭屏后关掉WIFI的时间长短，由以前的2分钟修改为现在的1秒钟。
结果是短时间休眠后唤醒可以顺利连上AP，但经过长时间休眠（如15分钟）后唤醒机器还是无法连接AP。
2.检查Kernel中POWER_ON使能脚，看是否有其它地方被占用过，结果是屏蔽所有其它用到过该脚的代码还是无用。
3.检查CP侧代码，将CP侧POWER_ON引脚由以前的某种特殊功能设置成普通的Output模式，然后AP就可以自由的控制其高低电平了。
修改后的结果还是以无效告终。
4.检查external/wpa_supplicant_6/wpa_supplicant/文件夹下面的代码，检查WEXT驱动代码。结果还是失败。
5.最后在机器休眠15分钟后，用底层命令行来scan、连接等动作的操作，结果根本无法扫描到AP。故把问题集中在驱动底层。经过修改dhd.ko、sdio.bin文件
现在此Bug终于得解。
6.也有问题不出现在驱动dhd.ko文件中，可能出现在mmc驱动中的sdio通道。在函数mmc_pm_notify中当出现PM_POST_SUSPEND或PM_POST_HIBERNATION的情况时就有可能移除掉了sdio通道，所以函数mmc_detect_change(host, 0)要加一个判断，当sdio作为wifi通道时就不能移除。移除后的后果就是此Bug。
|
