Wifi开发技术总结1

5rfgn

　　摘要：
　　刚刚接触wifi开发的东西，用的模块是 ESP8266-12E。
　　资料很多，淘宝地址：https://item.taobao.com/item.htm?spm=a1z09.2.9.10.qGL1rb&id=42444035227&_u=e1js7shc67a2    资料可以从里面下载。
　　对于ESP8266本身的固件编程我就不在这里讲了，讲多了有点跑题的嫌疑。
　　不过，还行需要先介绍下它的这款芯片的一些特性吧。

• 模块本身可以作为服务端也可以作为客户端。

• 支持TCP也支持UDP。

• 作为客户端，单链接，这里可以实现透传。


　　什么是透传？
　　简单理解就是不用每次发AT指令，就可以接收和发送数据了。而且，掉电之后可以不用重新配置。
　　非透传指的是：不能这边发送数据，那边收到数据。而是中间需要先发指令，然后发送数据。

•
  当模块作为服务器端的时候，处于非透传模式。　　一次最大发送数据量为 2K。

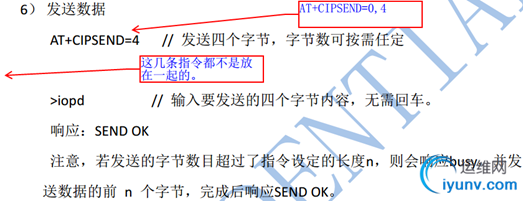

　　这是发送数据的指令集，不过指令有点问题。上面红色方框里面的才是真正的指令集。
　　

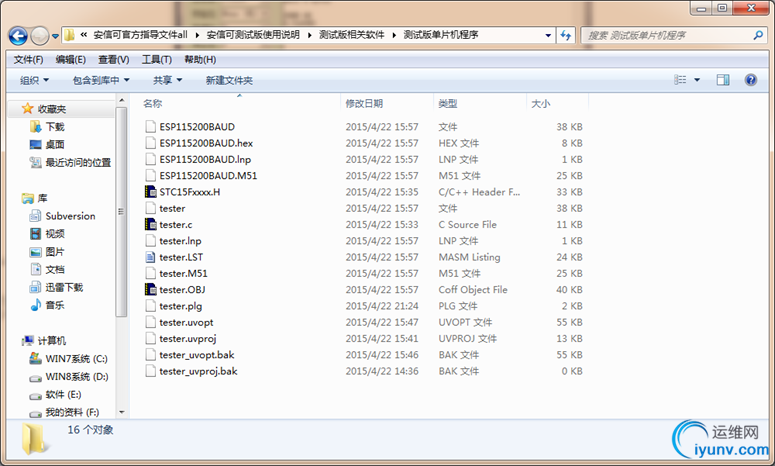

　　实例代码（单片机端）

　　下面是我2天开发wifi走过的弯路以及步骤如下：

•
  熟悉这款芯片，以及它的特性。　　要知道一点，你用手机给它发数据，串口返回的数据是没有反应的。
  　　而且第一步当中最重要的就是解决物理线路问题。
  　　很多问题都是由小问题搞来的。
  　　DB9接口中，母头一的tx一定要和设备的tx相连接。

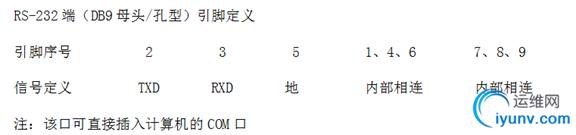

  　　母头的引脚定义如下：


　　
　　物理联线千万不能错，错的话，全盘皆输。
　　细节：设备一上电，灯会闪烁。由此可以看到它的发送或者接收数据的情况。
　　还有就是当发送不过去数据的时候，断电重启会是一个好的选择，因为你不知道你到底发错了什么数据。

• 看文档，咨询商家，使用场合，看它这款设备的使用场景等等。例外加群找找相关的资料。

•

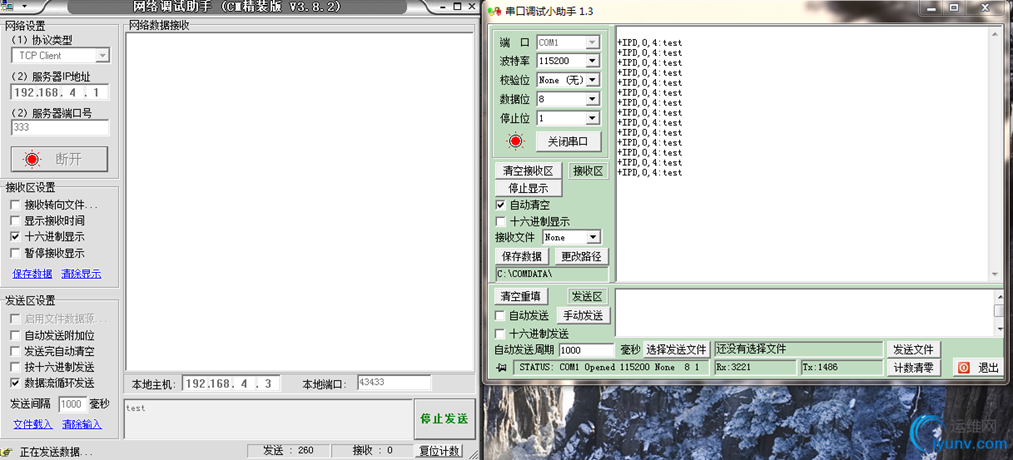

  先在PC端搭建实验平台：　　PC端发送数据实例：

  　　PC端接收数据实例：


•
  等上面的一切都没有问题之后，我们进入正题。　　Android端wifi开发
  　　
  　　首先我们来看看效果：
  　　

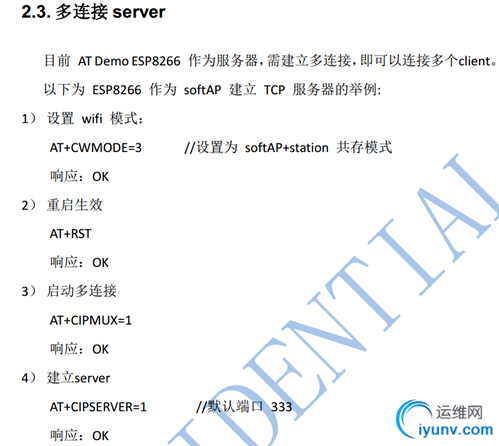

  　　发AT指令集：
  　　AT+CWMODE=3
  　　AT+RST
  　　AT+CIPMUX=1
  　　AT+CIPSERVER=1
  　　
  　　假如需要发送数据给手机端的话：
  　　AT+CIPSEND=0,4
  　　>OK
  　　上面的所有指令都是需要单个发送的，不支持几条一起发送。而且，最后一条指令最坑，一定要加 \n。不然不行。
  　　

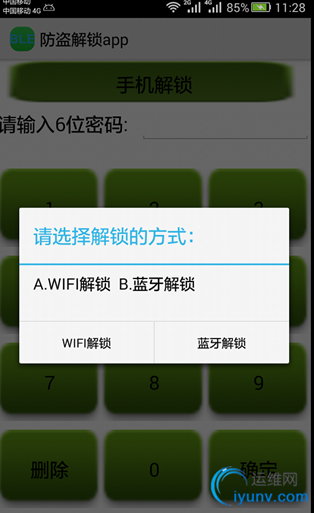

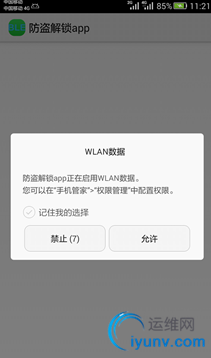

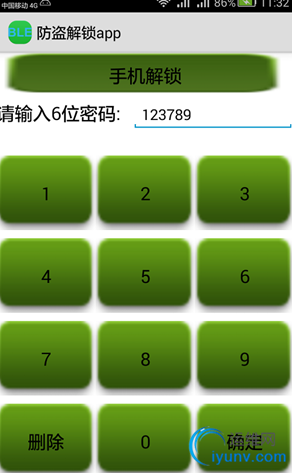

  　　现在打开手机端app界面如下：
  　　1）我们默认是WIFI解锁：

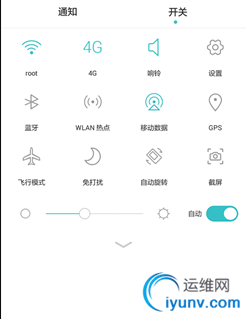

  　　2）此时程序连接上root 这个AP，此AP就是我们之前设置好的wifi模块的ap。
  　　至于怎么设置，见AP指令。

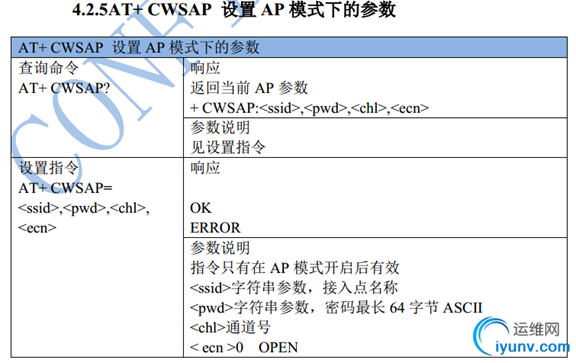

  　　AT指令集： AT+CWSAP="root","12345678",1,3

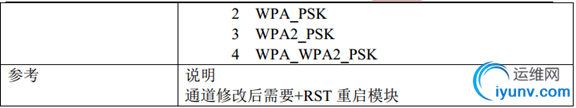

  　　对于这条指令最坑爹的是，密码必须用8位，而且在wifi 手机端程序里面，密码模式最好设置为WPA2_PSK模式，不然很有可能连接不上。
  　　之前一直没连接上的一个原因就是 设备的AP没有密码，但死活连接不上去。程序还老死掉。后来设置密码之后，成功解决。

  　　3）进入到主页面后，会跳出AlertDialog 让你选择以何种方式解锁，如果选择蓝牙解锁，将会跳到另一个页面去。而选择WIFI解锁，则留着本页面。

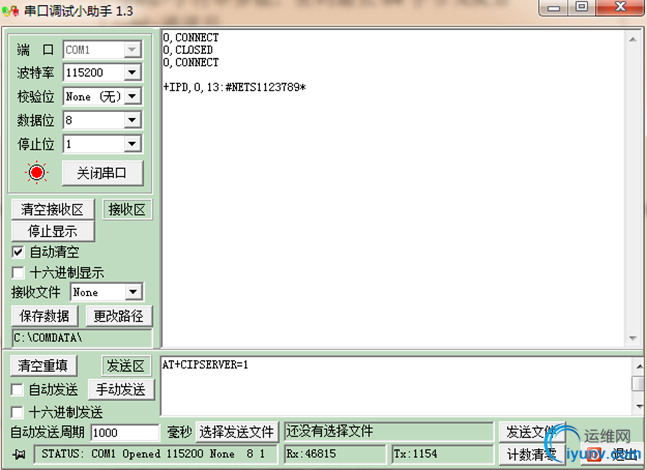

  　　4）这里选择wifi解锁：然后我填入6位密码，点击确定。然后串口里面会显示我发送的数据，后面13是发送的字节数。6 + 6 + 1

  　　当串口发送OK 的时候，手机端接收到你发送的字符  >OK .手机端readline 是以\n作为结束的标志。必须要加上。不然失效。

•
  手机端APP开发：　　参考资料：


　　http://blog.iyunv.com/x605940745/article/details/17001641   android之socket编程实例
　　http://my.oschina.net/hiliusl/blog/175605
android4.0 WIFI实现网络连接

　　http://www.iyunv/kf/201210/163507.htmlAndroid开发——自动连接指定SSID的wifi热点（不加密/加密）
　　
　　整个程序的思路是这样的：
　　初始化---弹出dialog，选择解锁方式----自动连接指定wifi热点（先打开，然后连接）---- 创建客户端数据的输出流 ---- 常见客户端输入流（接收数据）---- 等待按键触发
　　下面是一些之前走过的bug之路：

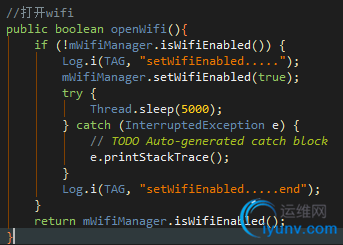

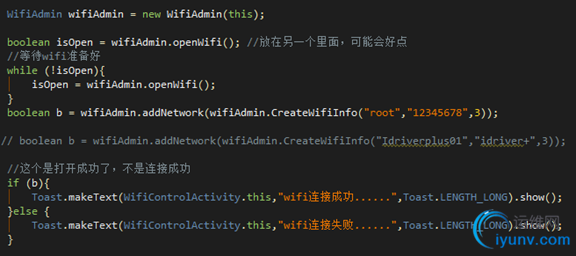

　　1）自动连接wifi模块部分代码：

　　为啥会有一个5s延迟是因为 客户端 初始化需要时间。所以我们先延迟。延迟完毕之后，打开即可。

　　将刚刚创建的网络添加进来并连接：（测试时候发现无密码的加入不进来，只有3类型的比较好使）

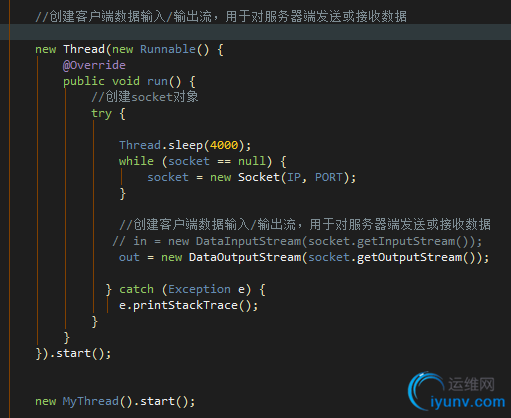

　　2）这一步完了之后，我们就可以进行 socket连接了
　　下面这一步相当于socket初始化，Android 4.0 以后，所有与网络相关的东东都必须要在线程里面进行初始化。
　　下面延迟4s是因为等待前面主线程里面连接上 ssid  为 root 的ap热点。然后 等待socket连接好。建立连接。

　　3）wifi 发送数据
　　上面的搞完之后，我们在需要发送数据的地方 发送数据即可：
　　这里面不要用 out.writeUTF(XXX);这样发送，串口那边收不到数据，可能因为是编码方式的原因。
　　而且我们的接收线程是全局的。不能写在发送下面，本来想着写个超时机制，多少s 之后收不到串口那边发送过来的数据就提示客户端发送失败
　　之类的指令。

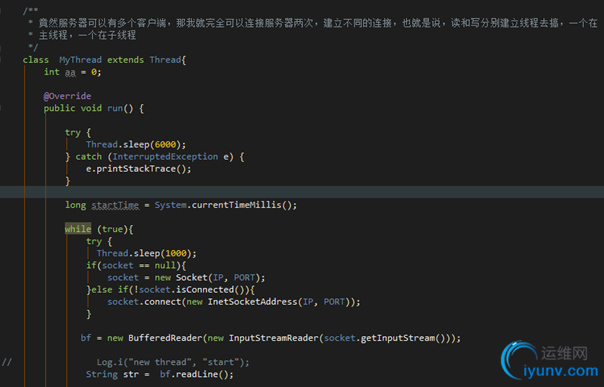

　　4）接收数据
　　这个里面我故意延迟6s 就是等待 刚刚在线程里面的socket初始化成功。
　　然后隔个1s 检测一次，看看socket是不是连接上，没连接上就重新连接。然后建立输入流之间的连接。
　　当我们执行 bf.readLine(); 这句代码的时候，必须要知道我们 "串口端"发送数据的末尾必须要加
　　一个 "\n " ，不加这个这边是处于线程堵塞状态，一直在这就不走了，我们在遇到问题的时候，可以加
　　Log 看状态，不行就加断点，一步步调试。

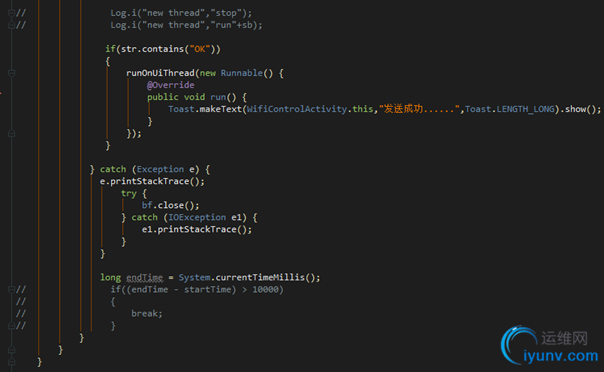

　　当我们收到数据以后，判断里面是否包含 "OK"字样的字符串，如果包含，说明主线程里面的数据已经成功
　　发送到"串口了"（设备），且串口会给我们发送一个标识位，这里规定为："OK"。
　　其实我们收到的数据是这样的： ">OK",后面是一个回车(\n)奥。

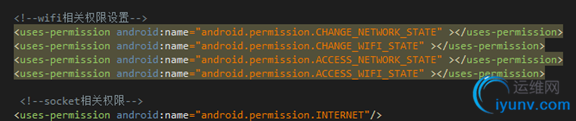

　　5)当然，上面的这些代码能跑是因为我们还需要加入权限：

　　
　　
　　  至此，整个手机与wifi模块通讯就都讲完了。以后有补充的话，我还是会第一时间加入进来的。
