IBM ILOG JViews Charts 产品及功能介绍
简介
　　IBM ILOG 始建于 1987 年，他作为是业务规则、优化、可视化和供应链管理软件领域的领先厂商，旗下拥有 850 名员工以及 2500 多家客户，业务机构遍及中国和全球其他 29 个国家。它的可视化系列产品一直致力于为多种平台（Java, C++, .NET）的企业应用提供最全面的图形工具库，创建专页交互的用户界面演示。1997 年 ILOG 首次发布了 ILOG JViews，打开了该公司对于 Java 平台的全面支持的新纪元。本文将重点介绍 ILOG JViews Charts 套件，它致力于性能分析、数据分析与挖掘、实时监控以及业务分析等方面的可视化，是分析企业业务运营情况的一大利器。

回页首
IBM ILOG 可视化高级绘图组件(IBM ILOG Visualization)
　　ILOG 的图形化产品使海量的复杂数据更易于理解、更便于管理，从而增强了企业决策制定的速度及能力。当开发人员使用 ILOG 可视化套件创建演示时，他至少能节省下 50% 到 80% 的开发时间。
更多类型展示
　　ILOG 可视化套件包括如下图所示的 Diagrams, Gantt charts, Maps, Business dashboards, Charts 等 8 大套件 , 这无疑是为用户提供了超级广泛的选择权，用户可以自由的根据本身的应用场景选择最合适的展示方式。
图 1. ILOG 8 大可视化套件

更多语言支持
表 1. 语言支持表
开发语言Java/AJAX.NETFlex / AIRC++ProductJViewsDiagrammer & GanttElixirViewsDiagrams√√√√Charts√ √√Gantt√√√√Maps√ √√MVC√
(SDM)  √
(Server)Controls  √
(gauges)√Defense√   Telecom√  √更多平台支持

• 桌面应用程序 : C++, Java (Eclipse) 图像处理库；


• Web 应用 : .Net, Java, Ajax, Flex/AIR 图像处理库。


• 瘦客户端 web 应用（应用 JSF 组件实现）

• 富客户端


• Java Applet, Java Web Start

• Elixir Flex diagram


回页首
IBM ILOG JViews
　　IBM ILOG JViews 组件为桌面，Ajax 和 Eclipse 显示提供定制图形组件。这些组件以点击式编辑工具和功能齐全的软件开发工具包（SDKs）形式提供给各位用户，使得 Java 开发人员可在关键应用中添加直观的图形显示。与其他 ILOG 的支持语言相比，它提供了最全的展示类型：

• JViews Diagrammer

• JViews Graph Layout for Eclipse

• JViews Telecom Graphic Objects

• JViews Charts

• JViews Gantt

• JViews Maps

• JViews Maps for Defense


　　通过对 ILOG JViews 工具集以及 Java 工具包的使用，您可以：

• 创建能够与用户交互的高级界面

• 支持多种类型的部署和配置

• 提供宽泛的展示类型

• 遵循经过上千厂商验证过的开发思想

• 提供全方位灵活的工具包在每一个无序列表项结尾按回车，会创建一个新的无序列表项；


回页首
IBM ILOG JViews Charts -- 应用 Java 技术开发的高级绘图工具
灵活的外观显示
　　ILOG JViews Charts 可以为用户提供几乎所有通用类型的二维图表，包括：

• 点状图、线状图、条形图、堆垛条形图、泡沫图、面积图、堆垛面积图、高 / 低图、蜡烛图

• 雷达图、柱状图、饼状图


　　而且几乎对每种类型的二维图表，ILOG JViews Charts 都支持其向三维图表的转换。
图 2. ILOG JViews Charts 样例

桌面或 Web 的部署应用
　　使用 ILOG JViews Charts 建立的显示可以通过多种方式部署。传统的 Java 小应用程序（Applet）和应用程序（Java Application）最适合需要高度交互 (Interaction) 的任务，如数据挖掘。但是如果您的应用需要在基于浏览器的环境中进行大规模的部署，瘦客户端才是更加合适的选择。
　　JViews Charts 既支持 DHTML 客户机，也支持传统的 Java 客户端程序。应用程序可以驱动两种类型的显示，甚至可以使用同一数据模型同时驱动两种显示。所有图表都可用作 Java Server Faces（JSF），从而可以轻松建立交互式 Web 图表。您只需使用 JSF 编辑工具拖放图表。
强大的 MVC 体系结构，广泛的 API 可定制接口
　　ILOG JViews Charts 实现类似 Swing 的模型 - 视图 - 控制器（MVC）体系结构，将数据和数据的屏幕表示明确分开。数据模型完全开放并可以扩展，因此可以与其他任何应用程序组件连接。通知机制是自动而且透明的。当数据模型更改时，视图将得到更新；当用户与视图交互时，模型将更改。

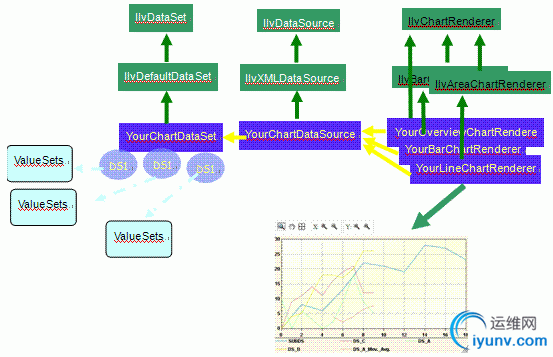

图 3. ILOG JViews Charts MVC 体系结构

高级功能
　　除了上述的这些基本功能外，ILOG JViews Charts 还提供了非常多的“炫酷”功能，用户可以根据自身的需求对于图表进行自定义， JViews Charts 是完全开发 API 的，您可以基于它的类库进行编程，创造任何外观以及交互效果。这些高级的支持包括：

• 描述图表的图例、表头的定制 : 可以定制不同样式、位置的图例和表头

• 数据点上的标签、用户定义的数据点标记

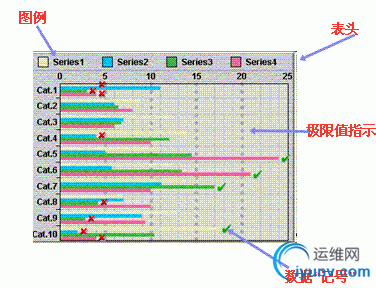

图 4. ILOG JViews Charts 高级功能 – 图例、表头、标记

• 线性或对数标度

• 多轴、翻转轴、对调轴

• 不重叠的智能型刻度标记

• 用户定义的网格和刻度

• 平移、缩放、编辑等行为


图 5. ILOG JViews Charts 平移、缩放、拾取

• 高亮、拾取、点击等行为


图 6. ILOG JViews Charts 高亮、点击


回页首
小结
　　通过本文对于 ILOG JViews Charts 套件的介绍和学习，我相信您一定对于 ILOG 产品的图表图形组件有了更多的了解，它不但提供了灵活多样的外观展示方式，还提供了对于桌面以及 Web 的多平台的支持，必定能够帮助您快速的打造基于 MVC 的性能分析、数据分析与挖掘、实时监控以及业务分析等方面的可视化解决方案。
　　
　　
　　
