VMware vCenter Operations Manager安装部署

zhltom

　　VMware vCenter Operations Manager（以下简称vcops）是VMware云环境管理产品，能够感知管理VMware虚拟化系统，了解由其管理的虚拟机在过去、现在以及将来的情况。vCenter Operations与VMware vSphere紧密集成，能从底层的物理组件（服务器、存储、网络）及其他管理工具中收集数据。并通过仪表盘以一种简单、实用的方式直观地显示相关信息。本文介绍VMware的安装及基本使用。
　　Vcops目前最新版本是5.7，你可以从VMware官方网站下载60天试用版，下载的时候需要用你的邮箱注册一个帐户。
　　Vcops管理的是vCenter Server及受vCenter Server管理的VMware ESXi或ESX Server主机，通过监控vCenter Server、VMware ESXi主机及存储，可以了解ESXi中虚拟机的运行使用情况以及存储的使用情况，并根据这些资源，判断整个vCenter Server数据中心中各主机、各虚拟机、存储、网络的一些情况。Vcops以仪表盘的功能提供相关信息，并能导出PDF或csv报表。
　　在本安装示例中，有3台VMware ESXi 5.1的主机，由一台vCenter Server 5.1管理。Vcops以OVF模板的方式提供，安装部署简单。
　　下面介绍vcops的安装步骤。
　　（1）使用vSphere Client登录vCenter Server，在“文件”菜单选择“部署OVF模板”，如图1-1所示。

　　图1-1部署OVF模板
　　（2）在“源”对话框，单击“浏览”按钮，选择下载的vcops安装模板，这是一个“VMware-vcops-5.7.0.0-1073531-vapp.ova”、大小为1.36GB的文件，如图1-2所示。

　　图1-2 选择OVA文件
　　（3）在“OVF模板详细信息”对话框，显示了要部署的OVF模板的信息，包括产品的名称、版本、下载大小、占用的空间，如图1-3所示。

　　图1-3 OVF模板详细信息

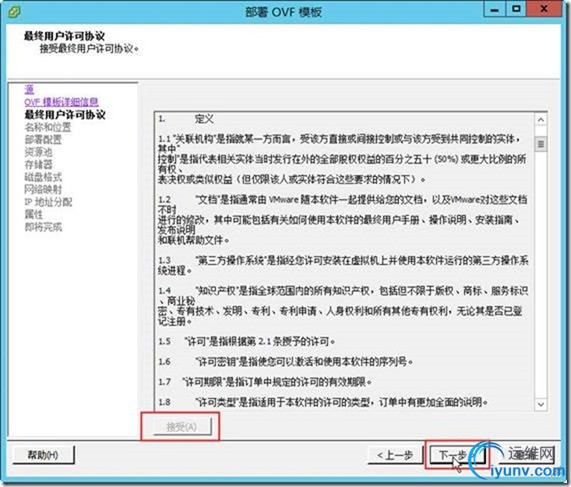

　　（4）在“最终用户许可协议”对话框，单击“接受”按钮，然后单击“下一步”按钮，如图1-4所示。

　　图1-4接受许可协议
　　（5）在“名称和位置”对话框，显示要部署的vcops模板的名称（以vAPP提供），在此选择默认值，如图1-5所示。

　　图1－5名称和位置
　　（6）在“部署配置”对话框，选择“小”，这可以管理1500个以内的虚拟机，如图1-6所示。

　　图1-6部署配置
　　【说明】Vcops有三种配置方式，分别为大、中、小三种方式，配置为“小”的方式时，需要4个vCPU和16GB内存（实际运行时可以配置为8GB），可以管理1500个以内的虚拟机；配置为“中等”时需要8个vCPU、25GB内存，可以管理1500～3000个虚拟机；管理为“大”时需要16个vCPU、34GB内存，可以管理3000个以上虚拟机。
　　（7）在“资源池”对话框，选择资源池，在此选择根目录即HA群集，不选择资源池，如图1-7所示。

　　图1-7 选择资源池
　　（8）在“存储器”对话框，选择将vcops模板保存的目标存储器，如图1-8所示。推荐选择群集中的共用存储或网络存储。

　　图1-8存储器
　　（9）在“磁盘格式”对话框，选择以什么格式存储虚拟磁盘。Vcops需要3.8GB精简置备及344GB（厚置备）的虚拟磁盘，如果是实验时可以将344GB磁盘设置为“精简置备”磁盘。在此是一个生产环境，有足够的磁盘空间，故选择“厚置备”磁盘，如图1-9所示。

　　图1-9磁盘格式
　　（10）在“网络映射”对话框，选择此模板使用什么网络，在此选择相应的网络，如图1-10所示。

　　图1-10网络映射
　　（11）在“IP地址分配”对话框，选择使用“固定的”IP地址，如图1-11所示。部署vcops模板后会创建两个虚拟机，每个虚拟机需要1个IP地址。

　　图1-11 IP地址分配
　　（12）在“属性”对话框，选择时区，并设置UI VM IP地址及Analytics虚拟机的IP地址，如图1-12所示。

　　图1-12属性

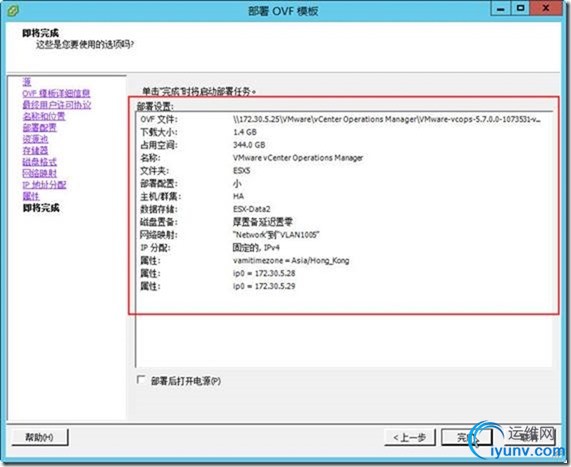

　　（13）在“即将完成”对话框，显示了vcops模板的部署属性，无误之后单击“完成”按钮，如图1-13所示。

　　图1-13即将完成
2为vcops添加许可证
　　之后，在vSphere中，单击“主页→系统管理→许可”对话框，单击“资产”，右击“vCenter Operations Manager”，在弹出的快捷菜单中选择“更改许可证密钥”，如图1-14所示。

　　图1-14更改许可证密钥

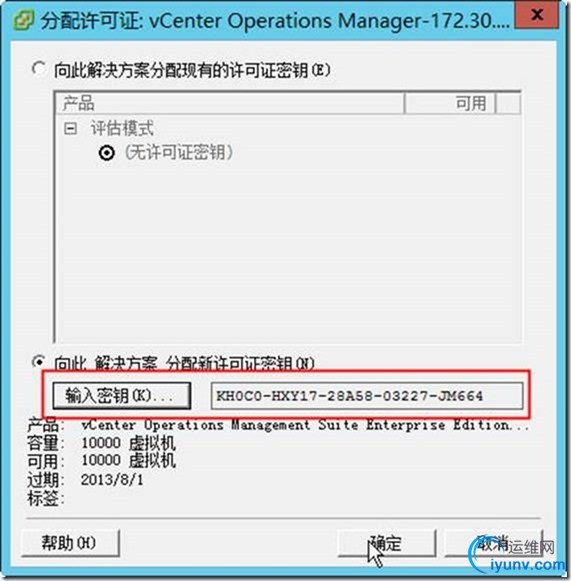

　　在“分配许可证”对话框，输入vcops许可证密钥，如图1-15所示，这是从VMware网站申请的60天试用许可证，可以使用到2013年8月1日，管理容量为10000个虚拟机。

　　图1-15 vcops许可证
3修改vcops虚拟机配置

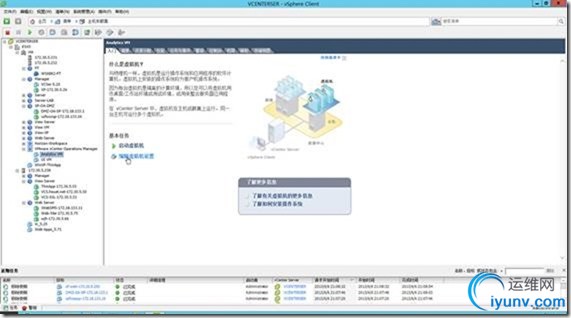

　　在部署向导完成之后，分别修改Analytics及UI虚拟机的配置，如图1-16所示。

　　图1-16部署后的vcops的两个虚拟机

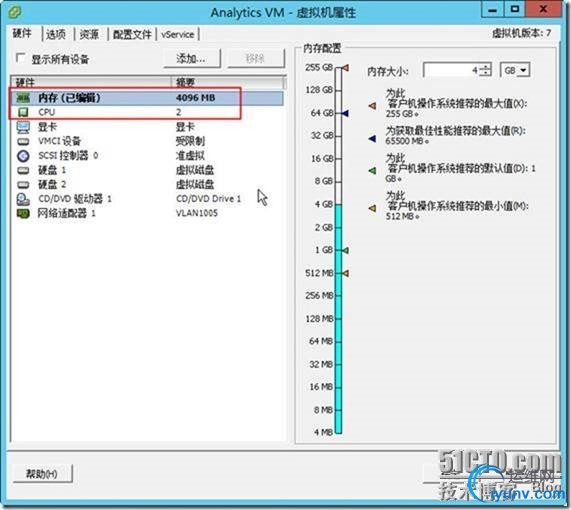

　　（1）Analytics虚拟机的默认配置为9GB内存、2个CPU，将其修改为4GB内存、2vCPU，如图1-17所示。

　　图1-17修改虚拟机参数
　　（2）UI虚拟机的默认配置为7GB、2个CPU，将其修改为4GB内存，如图1-18所示。

　　图1-18 VI虚拟机参数

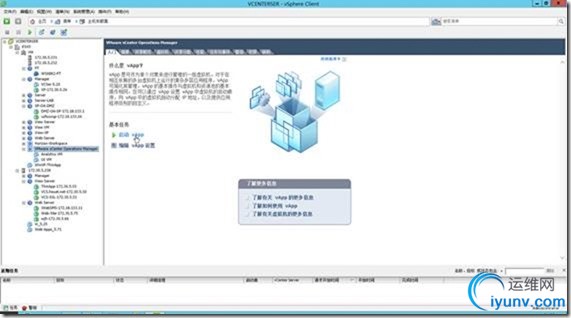

　　之后返回到vcops，单击“启动vAPP”，如图1-19所示。

　　图1-19启动vAPP中的虚拟机
4配置vcops
　　等vcops的两个虚拟机启动之后，在IE浏览器中，登录vcops的UI虚拟机的管理地址（本示例为https://172.30.5.28/admin），并使用用户名admin、密码admin登录，如图1-20所示。

　　图1-20登录vcops主应用程序
　　在首次登录时将打开“初始设置向导”。
　　（1）在“虚拟设备详细信息”对话框，输入宿主vCenter Server的地址、管理员帐户及密码，并输入Analytics VM的地址172.30.5.29，如图1-21所示。

　　图1-21 vCenter Server详细信息
　　（2）在“安全警示”对话框，单击“是”按钮，信任vCenter Server服务器的证书信息，如图1-22所示。

　　图1-22信任vCenter证书
　　（3）在“更改密码”对话框，更改vCenter Operations Manager管理员密码及root帐户密码。默认管理员帐户密码为admin，默认root密码为vmware。更改密码时，密码至少需要8位，并且至少包含一个字母和一个数字。如图1-23所示。

　　图1-23更改密码
　　（4）在“指定要监控的vCenter Server”对话框中，输入vCenter Server的IP地址172.30.5.20，输入vCenter Server的管理员帐户及密码，并在“显示名称”中输入显示名称，如图1-24所示。

　　图1-24 vCenter Server信息
　　（5）之后开始链接到vCenter Server，如图1-25所示。

　　图1-25已经链接到VC
　　（6）之后显示vCenter Operations Manager的管理界面，如图1-26所示。

　　图1-26 vcops的UI界面
　　【说明】在配置好之后，并不在此界面管理vcops，你需要在vSphere Client管理vcops。
5 vcops的简单使用
　　在vSphere Client中，在“主页→解决方案和应用程序”中单击“vCenter Operations Manager”，进入vcops管理页面，如图1-27所示。

　　图1-27 vcops管理界面
　　在此以直观的方式显示了当前的环境，并针对当前的环境给出一个分数，当前分数为90。当分数越接近于100时，显示系统越“健康”。
　　可以在左侧选中一个HA、一个VMware ESXi主机，在右侧查看系统的运行状态、风险、效率，如图1-28所示。

　　图1-28显示系统状态

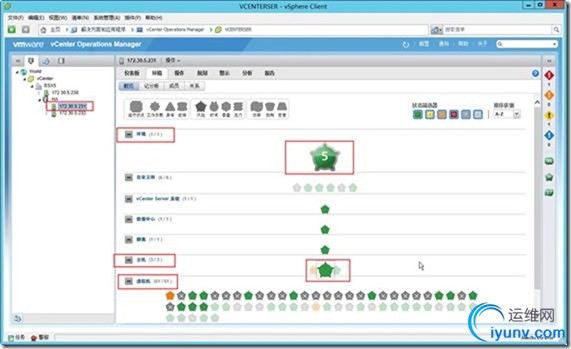

　　也可以在仪表板中，单击每个图示（从上到下，越向下越精准，直到每个虚拟机）显示vCenter Server、数据中心、主机及虚拟机的信息，如图1-29所示。

　　图1-29仪表板
　　也可以从vcops中生成各种报告，图1-30是以PDF文件格式生成的虚拟机容量报名的一部分，如图1-30所示。

　　图1-30 vcops报告
　　总之，vcops是安装配置简单、使用方便、直观，与vCenter Server配合，管理更好的管理VMware数据中心。
