VS2010+VMWare8+VisualDDK1.5.6 创建并调试你的第一个驱动程序

吉佳

本文描述了如何使用Visual Studio+VMMare+VisualDDK来创建、编译和调试你的第一个驱动程序。本文提供在开发和调试工具的环境下详细的操作步骤，而无需太多的关心这些环境背后所做的事情。如果你想学习更多驱动程序开发的API，可以参考 OnlineWDK help。
本教程我们会创建以下驱动测序并且在虚拟机上测试它：

• 一个超级简单的驱动，加载时打印一条信息


如果你有另外一台实体机，你就不用安装虚拟机了。不过，你可能需要COM连接或者一个火线连接两台机子。
必备软件
开始写驱动之前，你需要准备一些软件（点击超链接直接下载）。

• VMWare，虚拟机软件，用于运行用于调试的虚拟机。

• Windows安装镜像，用来给虚拟机装系统。建议使用XP或Windows7（如果你内存大一点，建议Windows7）。要是没有你可以找人拷或者到msdn.itellyou.cn下载

• Visual Studio 2010，用来写代码

• Windows Driver Kit (WDK) 7.1.0，用于Windows驱动开发的工具包

• VisualDDK，将WDK和VS结合配置好的一个可视化VS插件


如果你不知道ISO镜像怎么使用，下载一个UltraISO然后去找下相关用法。
准备工作

• 第一步是安装虚拟机软件。这个过程很简单，只需要按照步骤一步一步来。

• 然后是创建一个虚拟机，以VMWare Workstation 8为例。



  • 点击File-New Virtual Machine

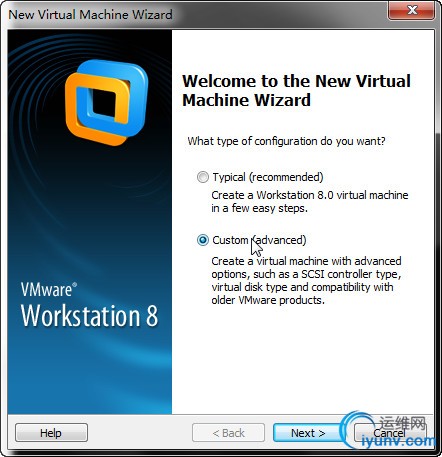

  • 选择Custom(advanced)

  • 硬件兼容性无所谓，如果你用最新的VMWare，选择Workstation 8.0

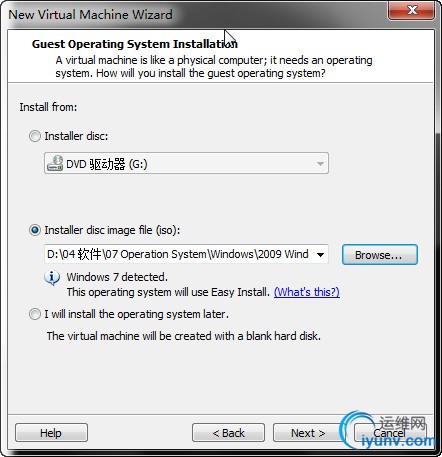

  • 选择操作系统：这里选择你的操作系统镜像


  • 然后填写虚拟机操作系统的个人资料（Windows7的话密钥可以不填）

  • 然后是设置CPU和内存，默认的就可以。

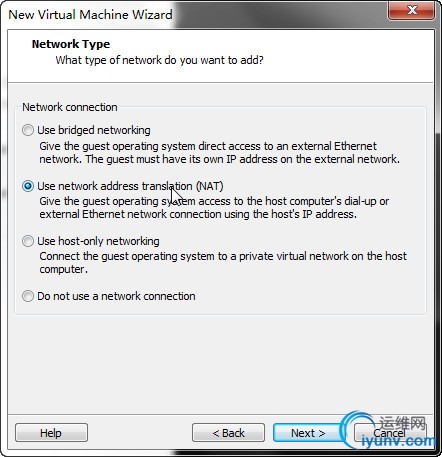

  • 选择网络设置，Bridge或者NAT都可以

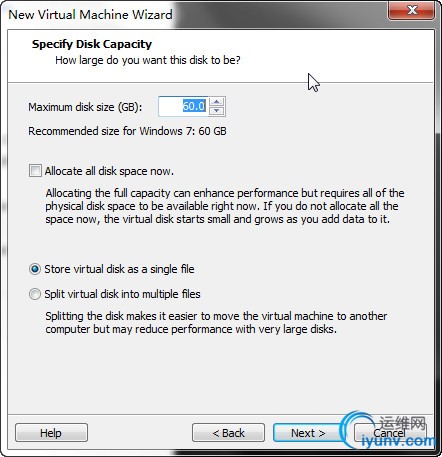

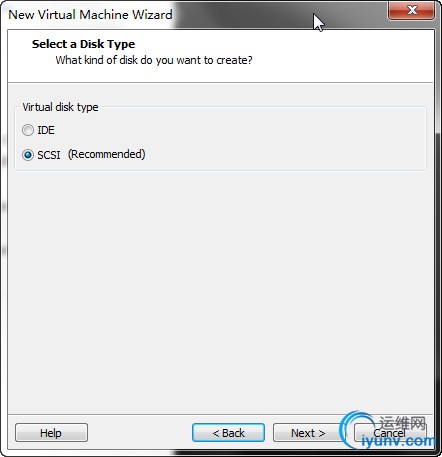

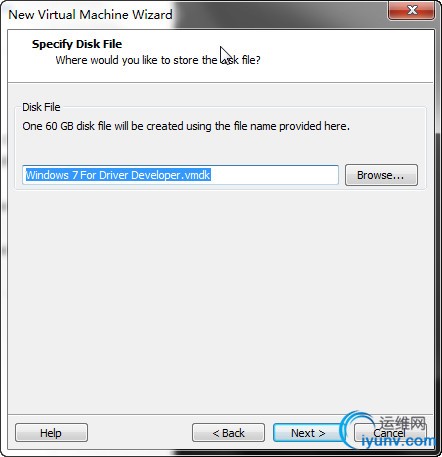

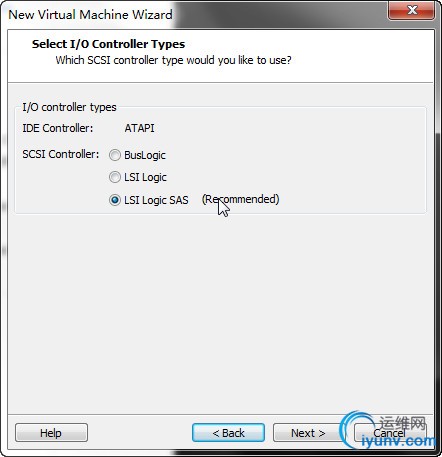

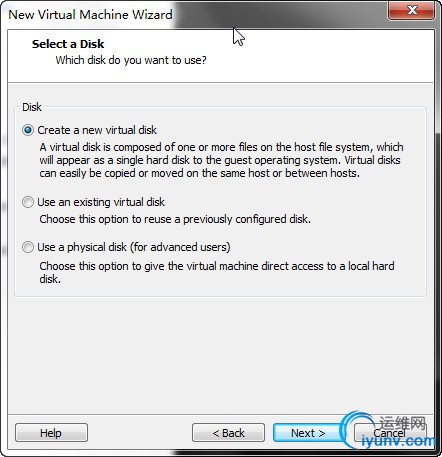

  • IO设置默认，磁盘创建新的磁盘文件

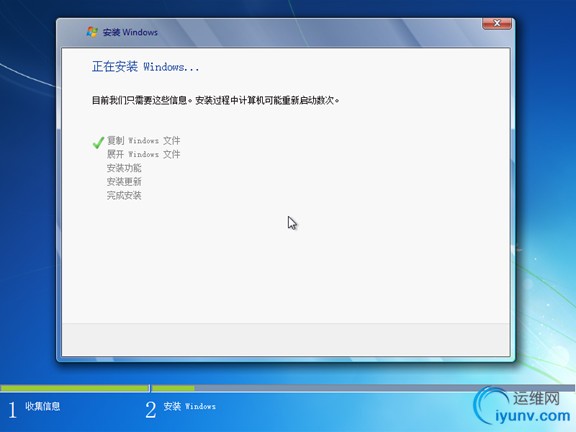

  • 最后点一下Finish，会自动安装操作系统，等其装好（太扯淡装Win7用了10分钟）。




• 在虚拟机上安装支持软件并创建快照。



  • 如果使用自动安装系统的方式，系统安装好后，会自动安装支持工具

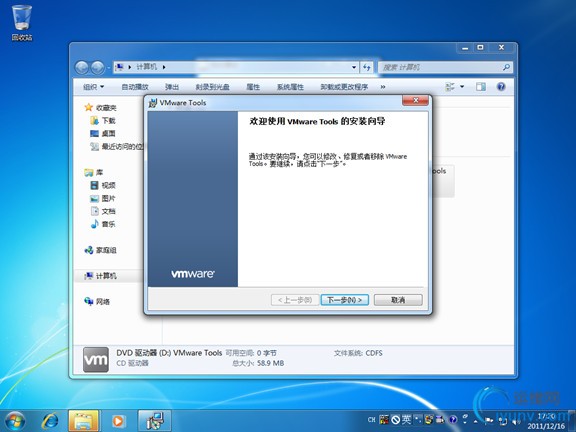

  • 手动安装的方式是点击菜单VM-Install VMware Tools，安装一步步跟着向导就行了。

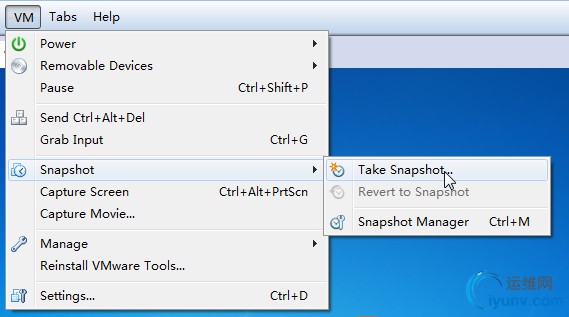

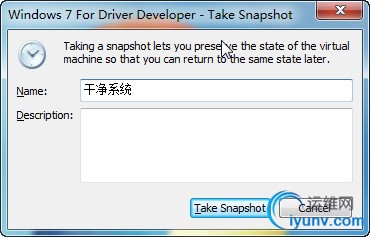

  • 给干净的系统创建一个快照。点击菜单VM-Snapshot-Take Snapshot，快照名字叫干净系统之类的。然后点Take Snapshot





• 安装Visual Studio 2010，装过了就跳过。不过要注意的是，你的VS要至少包括C++和C#两个模块，如果不全，请重新安装。

• 安装VAX（可选）。VAX只是要来方便你写C++代码的。

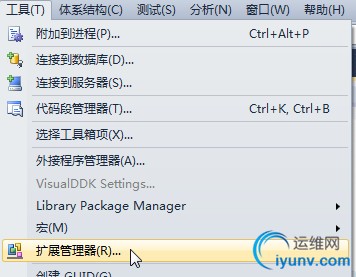

  • 启动Visual Studio，选择菜单工具-拓展管理器

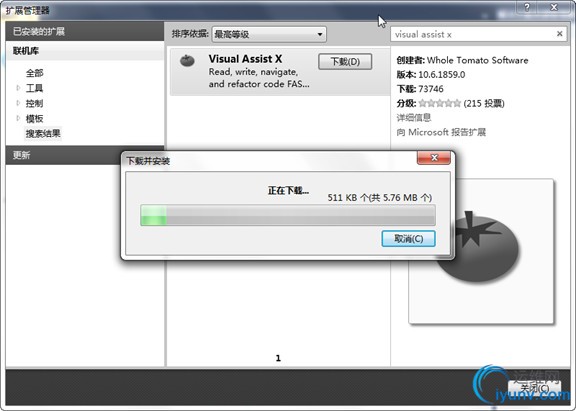

  • 在"联机库"搜索"Visual Assist X"，点击下载


  • 下载完成后安装，下次启动VS就有效了。



• 安装Windows Driver Kit（WDK）。

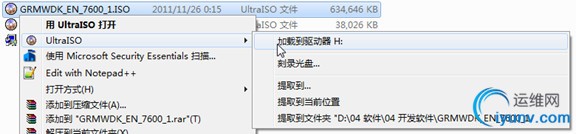

  • 用UltraISO加载WDK的镜像。（下文H: 表示虚拟光驱的盘符）


  • 选择要安装的功能，建议配置如下：


  • 安装目录就选择默认目录，改了的话你自己记住在哪儿。

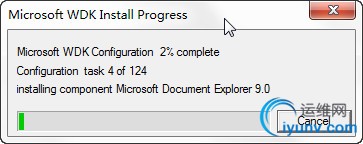

  • 然后就开始安装了

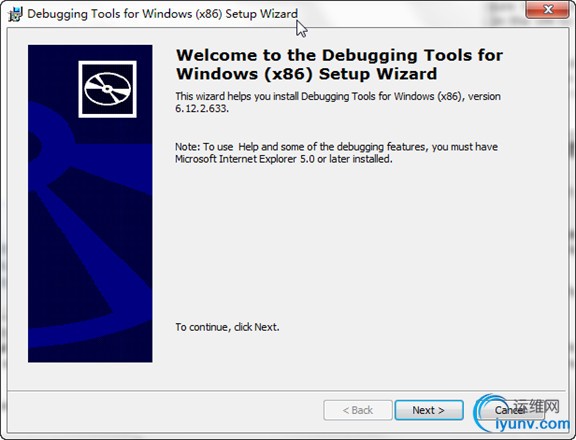

• 安装32位的Windows调试工具（DDK）。



  • 在WDK的ISO目录底下找到H:\Debuggers\setup_x86.exe开始安装。完全安装即可。（Visual Studio是一个32位的软件，所以不能使用64位的调试工具）。



• 安装和配置VisualDDK



  • 双击"VisualDDK-1.5.6.exe"开始安装DDK

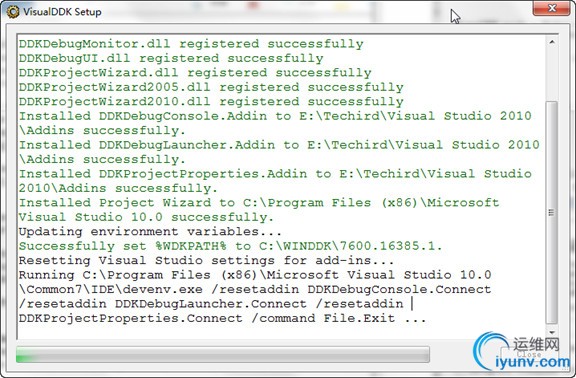

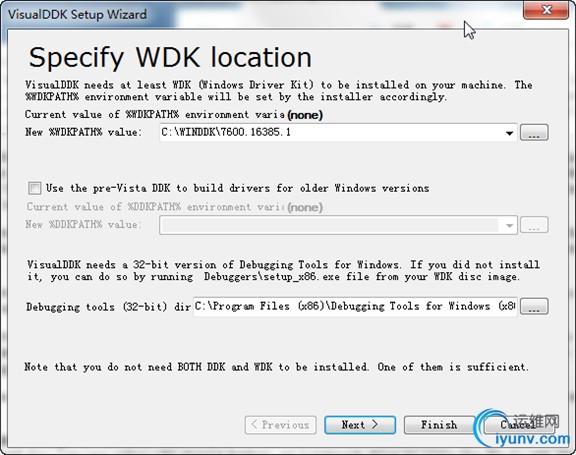

  • 装完（很快）之后，会出现一个配置向导。如果你按照上面的步骤安装，那么WDK位置和DDK位置会自动识别，直接点下一步。

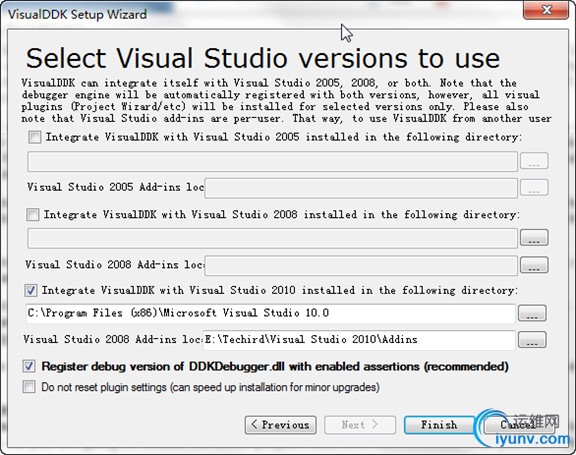

  • 然后会让你选择VS的版本，如果你已经装有VS，它也会自动识别。


  • 点Finish开始进行物理机的配置（可能会自动启动VS，不要动它，会自动关闭）。




• 配置虚拟机

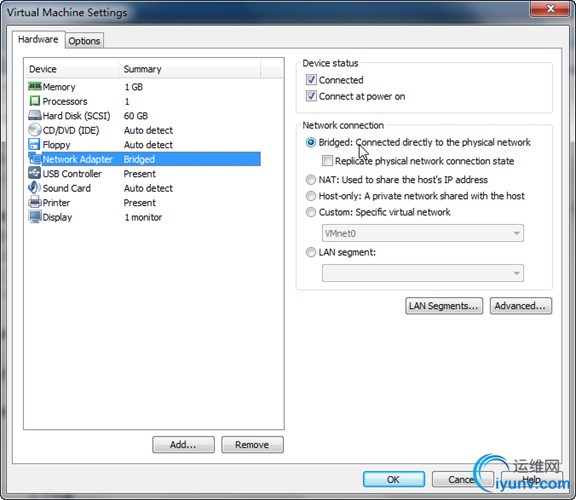

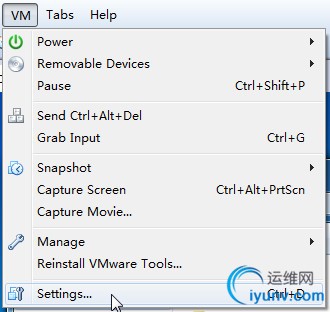

  • 网络配置。依次选择菜单VM-Settings，打开配置页。选择Network Adapter，将配置改为Bridge或者NAT。
    然后测试你的网络连接，主机ping虚拟机，虚拟机ping主机应该能互通。

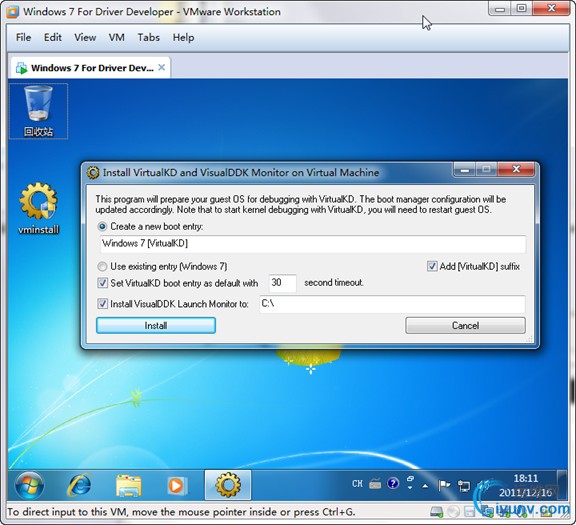

  • 复制 C:\Program Files (x86)\VisualDDK\target\vminstall.exe 到虚拟机上运行（如果正确安装了VMTools，可以直接复制粘贴的，如果不行，重新安装VMTools或使用VMWare 的网络功能拷贝该文件）。

  • 点击安装，提示重启（虚拟机），点是就可以了。重启后，关闭虚拟机（没错，关掉它）。




使用向导创建驱动

• 以管理员权限运行Visual Studio（右击-以管理员权限运行）

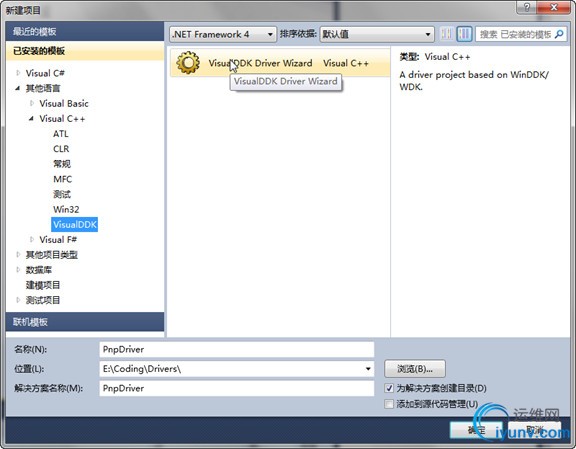

• 点击文件-新建-项目，打开新建项目向导，选择C++下的VisualDDK，
  注意：项目位置不可以包含空格，不可以包含中文，否则你会很悲剧（无法生成解决方案）

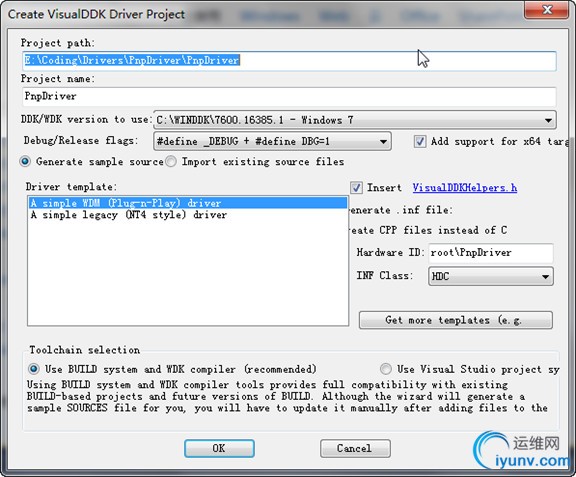

• 选择一个Pnp的驱动，其他配置默认

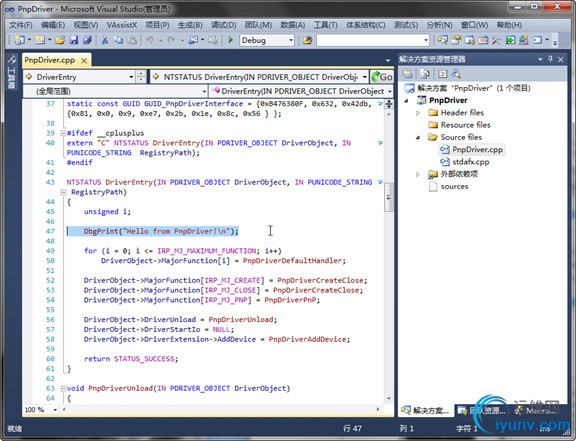

• 现在打开你的源代码，看到的应该是以下效果

• 生成解决方案。选择菜单生成-生成解决方案。

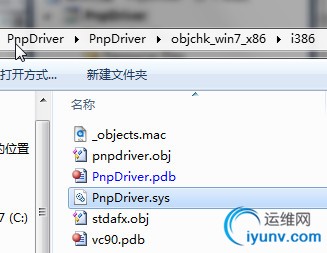

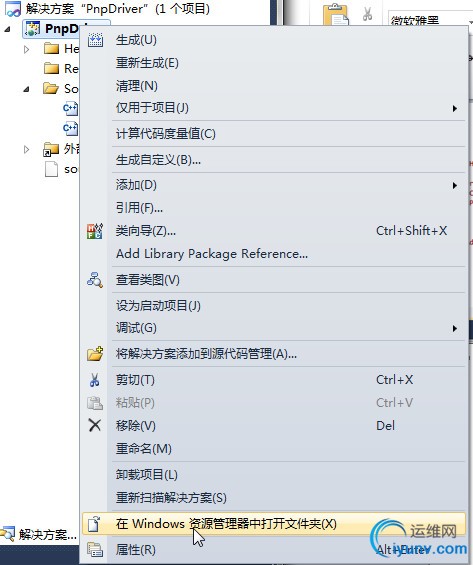

  如果没有错误，证明生成成功了。生成成功后，你可以右击项目，点击"在Windows资源管理器中打开文件夹"，进入生成目录（如objchk_win7_x86\i386）可以看到成功生成的sys驱动文件。


• 如果不需要调试，运行该sys文件就可以使用驱动了（安装方式你得自己研究）。下面介绍调试的方法（调试会自动帮你安装驱动程序）。


调试你的驱动

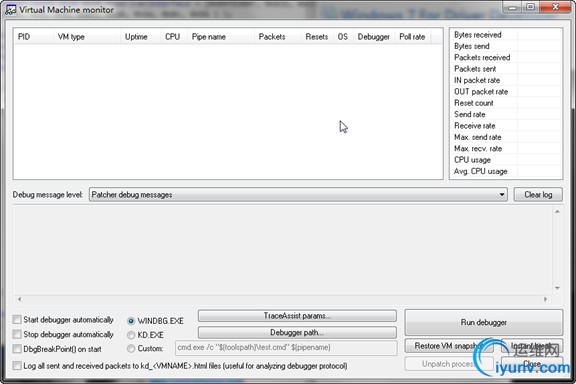

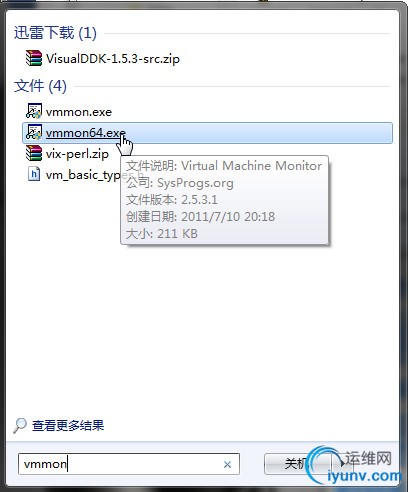

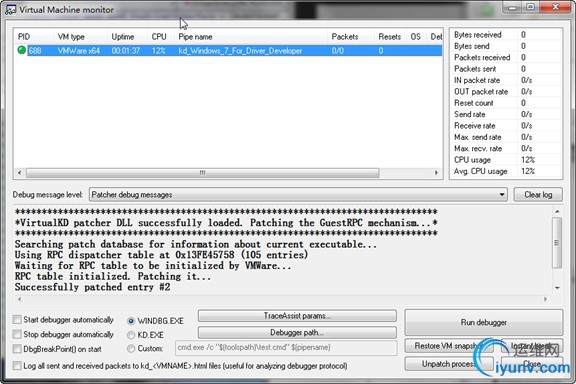

• 运行VisualDDK安装目录下的vmmon.exe或vmmon64.exe（如果你是64位系统）。当然，你也可以在开始菜单处搜索到这两个程序。


• 这时候启动虚拟机，不要进入系统，停在操作系统选择菜单上！此时你的VMMonitor和虚拟机画面应该是这样的：

  注意，这步至关重要，如果你看到的PID字段上那个图标不是绿色的，或者说Pipe name没有建立出来，将不能进行内核调试。这个步骤我搞了n久找到了解决方案。如果你有这样的问题，你可以这么做：

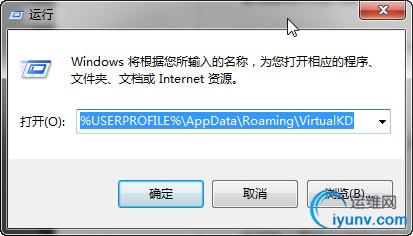

• 进入目录"%USERPROFILE%\AppData\Roaming\VirtualKD"

• 将里面的*.vmpatch文件删除

• 重试上面的步骤

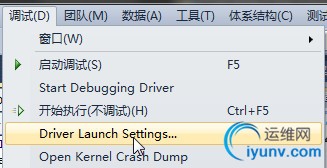

• VS中选择菜单调试-Driver Launch Settings…

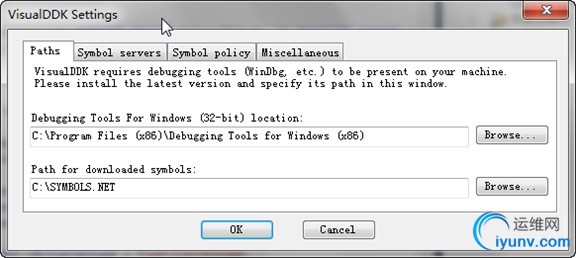

• 首次调试，会提示你配置Visual DDK（这个操作你也可以通过菜单工具-VisualDDK Settings…进行）
  选择好你的调试工具的目录（如上，需要32位的调试工具）和符号目录（调试符号，到时候会自动下载到该目录）

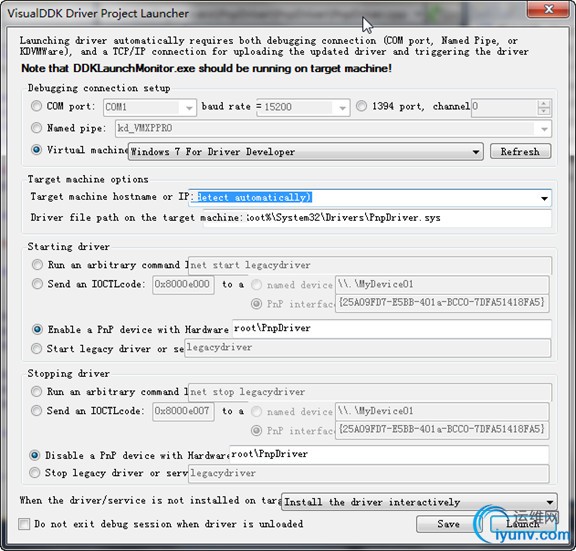

• 设置好VisualDDK后，应该会弹出调试设置对话框
  选择Virtual Machine的调试方式，此时，应该可以选择已经加载管道的虚拟机了。其他使用默认配置（如果你手动指定了虚拟机的IP，最好再这里填写），配置好之后，点Launch。

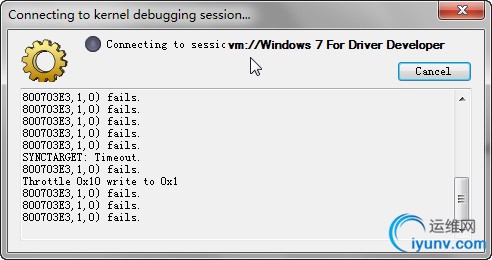

• 点击Launch之后，你应该可以看到一个连接对话框，这个时候点Detail可以看到以下信息。它在等待虚拟机启动。

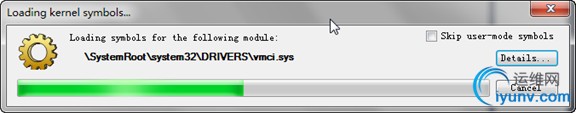

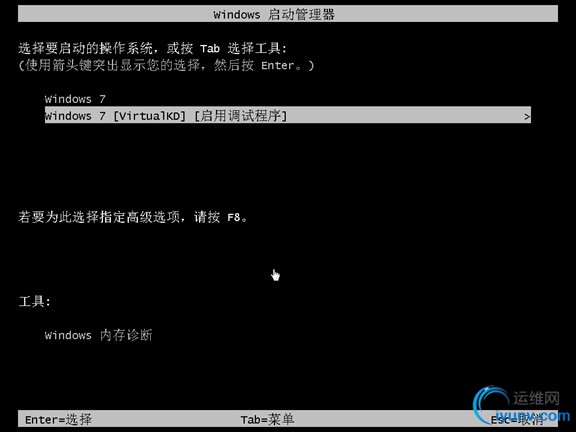

• 这个时候启动虚拟机（选择VirtualKD调试），启动的时候会为你加载符号。首次加载符号会从符号服务器下载，请耐心等候。

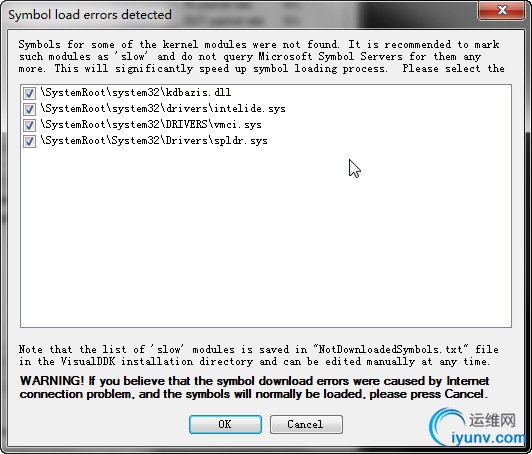

  如果有不能加载的符号，VisualDDK会弹出提醒（服务器上没有），问你下次是否跳过这些符号，点OK就行了。

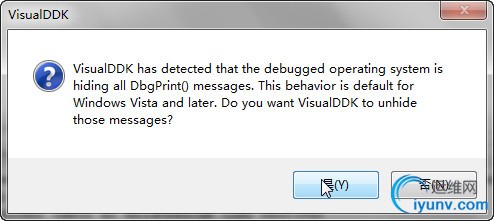

• 如果虚拟机版本是Vista以上，会跳出一个对话框，问你是否要打印调试信息，选是。

• 然后，VS此时会进入一个中断。点击调试-继续让内核和驱动继续加载

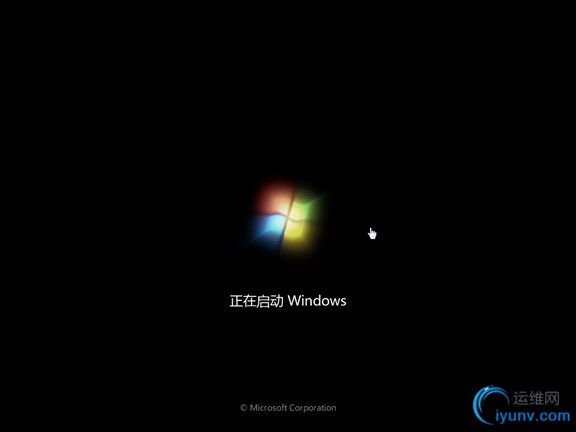

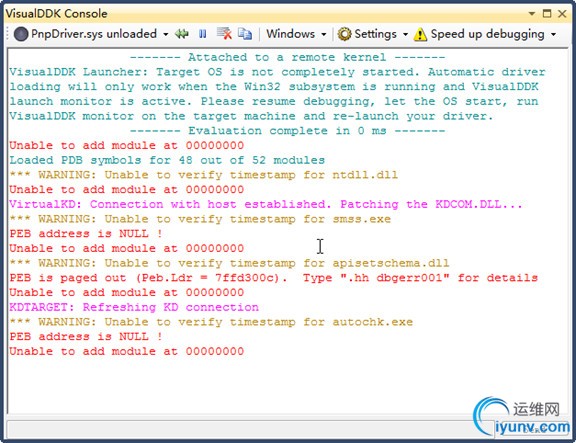

• 启动的过程可能相当缓慢，而且VisualDDK的控制台会输出一些错误信息，这是正常的，请耐心等候

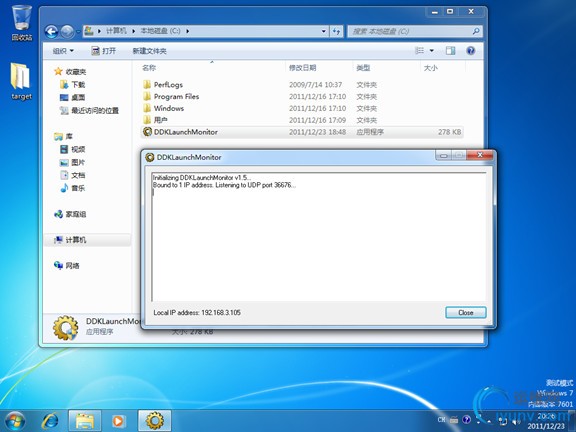

• 如果你的虚拟机成功启动，恭喜你，你基本已经成功了！成功启动后，启动虚拟机上的DDKLaunchMonitor（默认在C盘根目录）。启动后，可以看到虚拟机的IP是192.168.3.105

• 现在点击VisualDDK控制台上的加载驱动的命令（如果控制台不见了，可以选择菜单调试-窗口-VisualDDK Console调出来）

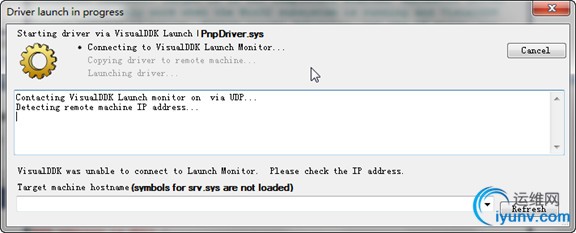

  点击之后，可以看到以下对话框。因为刚才填写调试配置的时候没有填写IP，现在需要重新填写才能跟虚拟机通信。

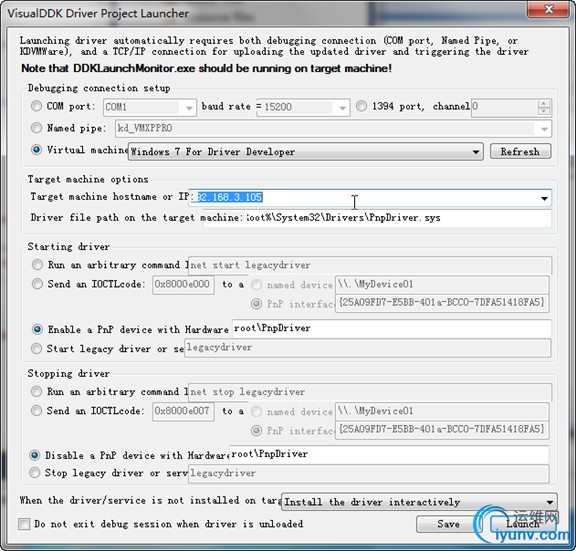

  点击菜单调试-停止调试，重新选择菜单调试-Driver Launch Settings… ，将虚拟机的IP填上。

  这次再点击Launch，你能成功连接了。


• 现在弹出了一个驱动安装的配置向导，使用默认设置，然后点击"Install"

• 此时看虚拟机，会弹出让你安装驱动程序的对话框，选择"始终安装此驱动程序"

• 当驱动安装成功，你可以看到，输出的调试信息"Hello from PnpDriver"，输出的语句你可以在你的源代码的DriverEntry函数中找到。

• 要结束调试，记住点击"调试"-"结束调试"。

• 下次继续调试，不用重启虚拟机，可以直接使用建立好的管道。下面敲个断点试试。

• 调试情况：


问题收集

• 调试菜单下没有VisualDDK的相关菜单项。此时你可以试试打开我的文档，把Visual Studio 2010目录底下的Addins文件夹删掉再重装VisualDDK。如果还不行，你可以试试把整个Visual Studio 2010目录删掉（注意备份你以前的工程）

• 没法连接到我的VMWare虚拟机正确的步骤是，在VMWare启动时，将界面停留在os 选择这里，然后点击Driver Launch Settings，设置好，然后点击Launch，然后在VMWare里进入系统。经过这样的步骤后，虚拟机系统里的驱动，才可以被正常的调试。
  如果你在VMMon看到的"指示图标"不是绿色的，你需要删除%USERPROFILE%\AppData\Roaming\VirtualKD下的*.vmpatch文件

• 其他问题，加我QQ：techird@qq.com

• 本文参考地址：


• http://articles.sysprogs.org/visualddk/firstdriver/ （Making your first driver - complete walkthrough）

• http://debugman.com/thread/5729/1/1 （VS 2010 + Visualddk + VMWare调试驱动要点）

• http://forum.sysprogs.org/viewtopic.php?f=4&t=587 （VS工程目录包含空格不能生成的问题）
