嵌入式实时操作系统VxWorks入门－开发环境构建
                                                        --在VMWare上安装VxWorks操作系统
VxWorks操作系统是美国WindRiver公司于1983年设计开发的一种嵌入式实时操作系统(RTOS)，它以其良好的可靠性和卓越的实时性被广泛地应用在通信、军事、航空、航天等高精尖技术及实时性要求极高的领域中，如卫星通讯、军事演习、弹道制导、飞机导航等。在美国的 F-16、FA-18 战斗机、B-2隐形轰炸机和爱国者导弹上，甚至连1997年4月在火星表面登陆的火星探测器上也使用到了VxWorks。VxWorks原先对中国区禁止销售，自解禁以来，在我们的军事、通信、工业控制等领域得到了非常广泛的应用。
嵌入式系统的调试方法一般为通过PC(宿主机)上的集成开发环境交叉编译针对特定电路板(目标机)的程序，然后将程序通过目标板的 JTAG、串口或网口等途径下载到目标板上运行。如图1。因此，为了构造一个嵌入式系统的学习环境，拥有一块包含CPU、存储器及I/O电路(构造计算机系统)的目标电路板往往是必要的。虽然许多集成开发环境附带模拟软件，但仅限于指令集的模拟，均无法模拟物理的目标机硬件平台，因而在其上只能进行应用程序的象征性模拟开发。但是，并非所有人都能拥有一块物理的电路板。在这种情况下，我们如何构造一个模拟的开发环境，其学习效果就如同拥有完全真实的电路板一样呢? 本文试图解答此问题，主体内容包括四个方面：
1、利用VMware等软件模拟真实的目标机;
2、构建VMware虚拟PC上VxWorks BSP，建立Bootrom和OS映像;
3、修改Tornado相关设置，连接宿主机与目标机，建立调试通道;
4、写一个简单的应用程序并下载到目标系统运行。



图1 嵌入式系统的调试
准备工作我们假设您有一台普通配置的PC机，并安装了WindowsXP操作系统。其次您需要安装Tornado 2.2 for pcPentium开发环境。缺省安装的Tornado 2.2 for pcPentium可能不包括pcPentium的BSP组件，但该组件可以从风河公司（Windriver）的网站免费下载。我们将在下文以WIND_BASE引用Tornado的安装路径。8G9]'J8L)F!M9_ E%@0g"G其次是要安装VMWare软件，这里我们使用5.5的版本。如果您还没有该软件，也可以从VMWare的网站下载试用版。最后，由于Tornado自带的PC-NET网卡驱动有问题，所以需要下载AMD的PC－NET网卡的VxWorks系统驱动，可以从AMD网站免费下载。)m"V#}&J1}:d一张1.44M的软盘，用于制作系统引导盘。准备并安装好以上软件后，就可以开始下一步的工作了。
VMware：　　
http://www.vmware.com/download/ws/
RamDiskNT 1.5：
http://soft.netnest.com.cn/downinfo/netnest1823.html
网卡驱动：
http://www.amd.com/us-en/ConnectivitySolutions/ProductInformation/0,,50_2330_6629_2452^2454^2488,00.html
Vmware和RamDisk网上多，百度一下吧^_^ 网卡驱动AMD提供的链接应该不会失效吧！
Tornado：
要注意风河提供的PlatformID V2.0，如果也安装了，会有一个问题，后面会说明
1.       模拟目标机
　PC也具有目标机的所有特点，实际上，我们可以把PC作为嵌入式系统的目标机，从而构造如图1所示的开发模型。很遗憾，这种方法实际上非常麻烦，同时开动两台PC进行调试将使你和你的室友饱受折磨，既然他如此地热切于游戏和上网。因此，我们可以借助VMware来在本机上虚拟出另一PC。
VMware的确是天才的作品!在同一PC上，利用VMware几乎可以安装所有的操作系统，而且操作系统之间的切换不需要重新启动电脑。VM 的意义是Virtual Machine，即虚拟出一个逻辑的电脑，它可以提供基于Intel CPU的虚拟PC系统环境，包括CPU、内存、BIOS、硬盘和其他外围硬件设备。
　　下面我们讲解用VMware来建立一台虚拟PC的步骤：
(1)下载并安装VMware;
(2)使用VMware向导建立一个针对VxWorks的虚拟机;
　　此步骤中注意在操作系统中选择“other”，如图2

图2使用VMware向导建立一个针对VxWorks的虚拟机

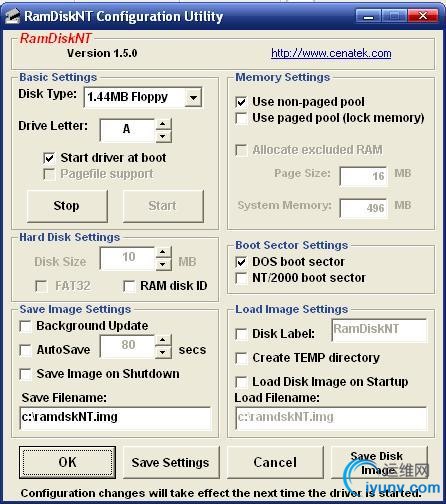

由于目标机最终通过软盘启动，因此要求你的电脑具有软驱。很遗憾，当年日常使用的软盘如今成了古董，很少再有电脑配备软驱。因此，我们再来制造一个假冒伪劣产品，虚拟一个软驱。又一个天才的工具软件RamDiskNT为我们提供了这一便利，图3演示了用RamDiskNT虚拟一个1.44M软盘的方法。


图3虚拟一个1.44M软盘

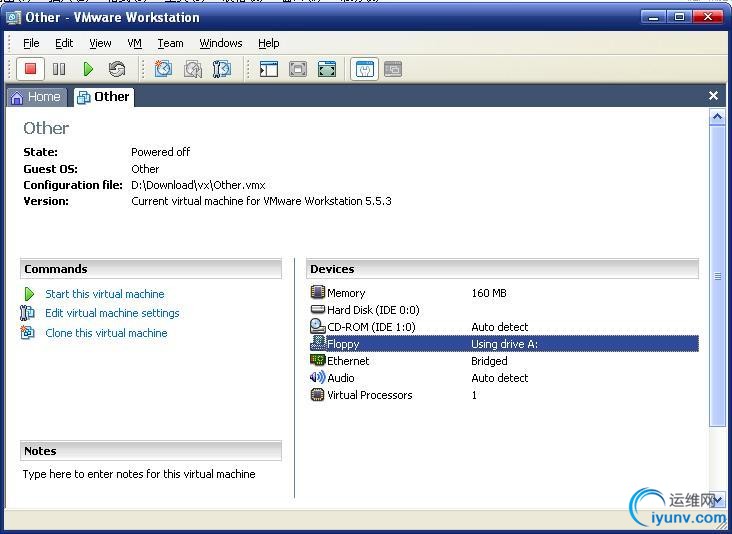

仅仅虚拟一个软驱是不够的，把这个软驱添加到我们建立的虚拟机中才算修成正果，图4演示了添加软驱后的虚拟机硬件设置。


图4添加软驱后的虚拟机
2.       构造BSP
2.1下载和编译网卡驱动
VMware为运行于其上的操作系统提供虚拟网卡支持，该网卡类型即为AMD的PC-NET，在Tornado开发包中已经包含了该类型网卡的驱动程序，但经过测试，在VMware环境中该驱动无法正常工作，所以可从AMD的网站上下载最新的驱动程序。下载得到的是一个可执行的安装程序，运行该程序将得到一个压缩包和一个帮助文件，按照该帮助的要求，将压缩包直接释放到Tornado目录下。如果提示是否允许覆盖文件，则选择允许。
　　此后按如下步骤完成驱动程序的编译和替换：
打开一个控制台窗口，运行批处理程序：
C:/tornado2.2/host/x86-win32/bin/torVars.bat;
该批处理文件用于设置环境变量，其内容为：
rem Command line build environments
set WIND_HOST_TYPE=x86-win32
set WIND_BASE=C:/Tornado2.2
set PATH=%WIND_BASE%/host/%WIND_HOST_TYPE%/bin;%PATH%
定位到C:/tornado2.2/target/src/drv/end目录，运行：
make CPU=PENTIUM tool=gnu ln97xend.o
定位到C:/tornado2.2/target/lib/pentium/PENTIUM/common目录，并将上一步生成的文件ln97xend.o复制到此目录下。备份此目录下的文件libdrv.a;
运行命令arpentium -d libdrv.a ln97xEnd.o，删除libdrv.a中原有的ln97xEnd模块;
运行命令arpentium -ra iOlicomEnd.o libdrv.a ln97xEnd.o将我们刚刚创建的新ln97xEnd模块添加进去。
2.2修改配置文件
　　我们要修改编译VxWorks的配置头文件Config.h中定义的一些参数，使编译出来的系统引导程序和VxWorks的映象符合我们的要求;同时还要修改sysLn97xEnd.c这个文件，以使系统的网络功能正常运行。
(1)定位到目录C:/tornado2.2/target/config/pcPentium并打开该目录下Config.h文件;
(2)查找到定义DEFAULT_BOOT_LINE宏的地方，修改预处理条件CPU == PENTIUM分支下的定义如下：
#define DEFAULT_BOOT_LINE /
　　"lnPci(0,0)your_host_name:d://vxWorks h=192.168.80.169 e=192.168.80.254 u=target pw=vxworks tn=target"
其中：
lnPci(0,0)指定了使用第0个网卡和第0个处理器，lnPci这个标识会因为使用的驱动程序不同而有所不同，但这里用lnPci就可以了;
host指定你的主机的名字，使用host就可以;
d://vxWorks指定了VxWorks映象下载的完整路径(后面会有说明);
h=192.168.80.169是宿主机的IP地址，可以根据实际情况修改;
e=192.168.80.254是目标机的IP地址，可以根据实际情况修改;
u=target指定了FTP服务器的用户名，这个FTP就是用来下载VxWorks映象的;
pw=vxworks是FTP服务器与用户名target对应的密码;
tn=target指定目标机的名字，任意指定即可。
(3)指定网卡驱动程序
　　首先定位到“Network driver options”这段文字，保证INCLUDE_END和INCLUDE_LN_97X_END这两个宏处于定义状态(define)，其他的宏都处于未定义状态(undef)，即：

以下为引用的内容：
　　/* Network driver options */
　　#define INCLUDE_END /* Enhanced Network Driver Support */
　　#undef INCLUDE_DEC21X40_END /* (END) DEC 21x4x PCI interface */
　　#undef INCLUDE_EL_3C90X_END /* (END) 3Com Fast EtherLink XL PCI */
　　#undef INCLUDE_ELT_3C509_END /* (END) 3Com EtherLink III interface */
　　#undef INCLUDE_ENE_END /* (END) Eagle/Novell NE2000 interface */
　　#undef INCLUDE_FEI_END /* (END) Intel 8255[7/8/9] PCI interface */
　　#undef INCLUDE_GEI8254X_END /* (END) Intel 82543/82544 PCI interface */
　　#define INCLUDE_LN_97X_END /* (END) AMD 79C97x PCI interface */
　　#undef INCLUDE_ULTRA_END /* (END) SMC Elite16 Ultra interface */
　　#undef INCLUDE_BSD /* BSD / Netif Driver Support (Deprecated) */
　　#undef INCLUDE_EEX /* (BSD) Intel EtherExpress interface */
　　#undef INCLUDE_EEX32 /* (BSD) Intel EtherExpress flash 32 */
　　#undef INCLUDE_ELC /* (BSD) SMC Elite16 interface */
　　#undef INCLUDE_ESMC /* (BSD) SMC 91c9x Ethernet interface */

　　(4)包含PC_CONSOLE
　　缺省情况下，VxWorks系统是不接受外部输入设备(如键盘)的输入，也不向外部输出设备(如显示器)输出数据。为了便于调试，我们必须改变它的这种缺省状态，包含对PC控制台的支持。查找定位宏INCLUDE_PC_CONSOLE，保证其处于定义状态(define)即可，即：

以下为引用的内容：
　　#define INCLUDE_PC_CONSOLE /* PC keyboard and VGA console */
　　#ifdef INCLUDE_PC_CONSOLE
　　# define PC_CONSOLE (0) /* console number */
　　# define N_VIRTUAL_CONSOLES (2) /* shell / application */
　　#endif /* INCLUDE_PC_CONSOLE */

　　(5)修改sysLn97xEnd.c
　　打开C:/tornado2.2/target/config/pcPentium目录下的sysLn97xEnd.c文件，先定位到 “memory-mapped IO base”这段文字，然后将其前面的参数由pciRsrc[endUnit].bar[1]修改为NONE，保存即可，即：

以下为引用的内容：
　　sprintf (paramStr, paramTemplate,
　　endUnit, /* END unit number */
　　NONE, /* memory-mapped IO base */
　　pciRsrc[endUnit].bar[0], /* IO address space base */
　　PCI2DRAM_BASE_ADRS, /* host PCI mem. base */
　　pciRsrc[endUnit].irqvec, /* IRQ vector */
　　pciRsrc[endUnit].irq, /* IRQ number */
　　LN97X_CSR3_VALUE, /* csr3 register value */
　　LN97X_OFFS_VALUE, /* offset */
　　LN97X_RSVD_FLAGS, /* flags (reserved) */
　　&ln97xStrDesc[typeIdx] /* device description */
　　);

2.3 编译Bootrom和VxWorks映像　　编译Bootrom

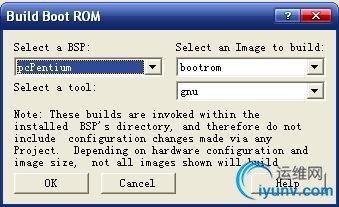

　　打开Tornado开发工具，在Build菜单下选择Build Boot ROM，选择BSP为pcPentium，image类型为bootrom，工具为gnu，如图5。点击OK，Bootrom就会编译。

图5 Build Boot ROM，BSP为pcPentium
编译VxWorks映像
　　编译生成bootrom后，还要创建一个VxWorks映象(image)，也就是VxWorks操作系统本身的代码，步骤为：
　　(1) 创建一个“bootable VxWorks image”的工程，BSP 选择pentium; 　　
　
图6 建立基于pcPentium BSP的VxWorks映象
　(2) 选择需要的VxWorks组件
　　如图7，在这个例子中我们需要包括两个重要的组件：Telnet server 和 Target shell。前者使我们可以通过Telnet协议登录到VxWorks操作系统中;后者则可以让我们通过命令行控制VxWorks系统。另外，需要把所有 C++相关的选项都包含进去。

图7 VxWorks组件配置
　　完成选择后，即可开始编译程序。到此我们已经生成了VxWorks的系统引导程序和运行时的代码映象。在每次修改完系统的配置信息(如：config.h)后，都要重新创建一个工程来编译VxWorks映象。将生成的名为“vxworks”的文件复制到D:/下。这个路径是由上面我们所设置的DEFAULT_BOOT_LINE宏中的路径参数决定的，必须保持二者一致。
2.4 创建引导软盘
由于目标机从软盘启动，我们需要制作VxWorks引导磁盘，用于引导VxWorks操作系统映象。定位到C:/tornado2.2/target/config/pcPentium目录，插入已经格式化好的软盘，运行：
mkboot a: bootrom
　　该命令将在软盘上建立VxWorks系统引导分区，并将引导程序复制到软盘上。
3. 建立调试环境
3.1配置FTP服务器
　　宿主机上的FTP服务器用于在系统成功引导后，下载VxWorks的运行时映象，最好使用Tornado开发环境自带的FTP服务软件。

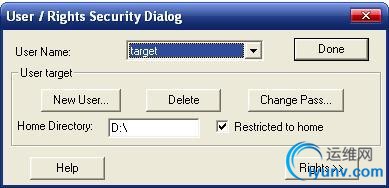

图8 配置FTP服务器
如图8，打开Tornado FTP Server，选择“Security”菜单下的“Users/Rights”子菜单，创建User Name为“target”，修改“Home Directory”为“D:/”(即DEFAULT_BOOT_LINE参数中所指定VxWorks映像目录)，修改用户名为“target”，对应密码为“vxworks”，点击“Done”按钮完成修改，FTP服务就启动了。
　　为了便于观察引导程序是否从FTP上下载了VxWorks映像，最好打开FTP Server的日志功能。选择“Logging”菜单下的“Logging Options”子菜单，其中除了“Winsock Calls”外，让其他选项全都处于开启状态。保持FTP Server窗口处于打开状态，即保证FTP服务器处于运行状态。
　　虚拟机从软盘启动，接下来会下载服务器上的D:/vxworks映像，服务器的FTP会有相关的log，如图9：启动后的虚拟机下的VxWorks如图10

图9 连接成功的LOG信息


图10 启动后的VxWorks
3.2 配置target server
　　打开您的Tornado开发环境，选择“Tools->Target Server->Configure”菜单，在“Description”中任意填写一个名字，这里是“net00”;在“Available Back”中选择“wdbrpc”，并在下面的IP地址框中填写目标机的IP地址，这里是“192.168.80.254”(由 DEFAULT_BOOT_LINE参数决定);将“Target Server Properties”下拉框更改至“Core File and Symbols”，并在“File Path”一项中选择您的映象的完整路径，这里是“D:/VxWorks”(由DEFAULT_BOOT_LINE参数决定)。
完成以上两项配置，如果目标机已经启动，点击“Launch”按钮，就可以启动Target Server了。
　　再回到Tornado开发环境，在工具条上的Target Server下拉框列表中选择“192.168.80.169@host”。这时您会发现工具条中一些原先处于“禁用”状态的工具按钮，现在都已经处于“激活”状态了。

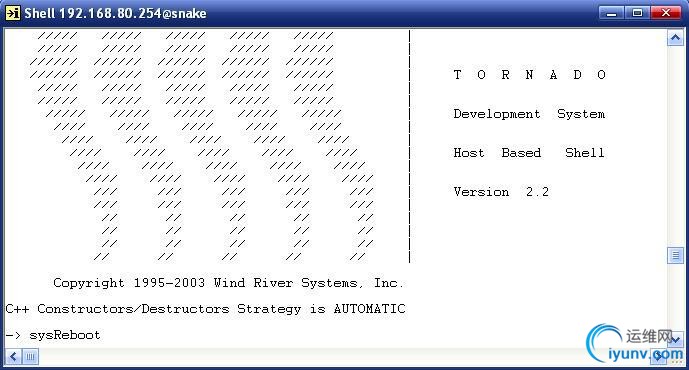

试一试，我们打开TShell，效果如图11：

图11 在TShell中运行命令
最后，总结一下我在安装时遇到的问题
我用的是Tornado是
PlatformID V2.0 contains as follows:
CD1= Tornado 2.2.1/VxWorks 5.5.1 for Pentium
CD2= BSPs/Drivers for VxWorks 5.5.1: Pentium
CD3= VxWorks 5.5.1 Core O/S Source Products
CD4= PLATFORM ID 2.0
我CD4也装了
后来在进行2.3节编译bootrom时，遇到以下错误
ccpentium -g -mcpu=pentium -march=pentium -ansi -nostdlib -fno-builtin
-fno-defer-pop -I..
-IC:/platid20/target/config/pcPentium -IC:/platid20/target/h
-IC:/platid20/target/confi
g/comps/src -IC:/platid20/target/src/drv     -DCPU=PENTIUM
-DTOOL_FAMILY=gnu -DTOOL=gnu -DPR
J_BUILD -c C:/platid20/target/config/comps/src/dataSegPad.c
ldpentium -X -N -e sysInit -Ttext 00308000     /
    dataSegPad.o partialImage.o ctdt.o /
    -T C:/platid20/target/h/tool/gnu/ldscripts/link.RAM -o vxWorks
partialImage. In function `usrIfProxyArpInit':
d:/mytorprj/temptest/default/C:/platid20/target/config/comps/src/net/usrNetLib.c:125:
undefined reference to `proxyArpDefaultOn'
d:/mytorprj/temptest/default/C:/platid20/target/config/comps/src/net/usrNetLib.c:127:
undefined reference to `proxyArpDefaultOff'
make: *** [vxWorks] Error 0x1

Done.
后来终于在国外一个网站找到以下原话：
it is found that if only the first 3 CDs are installed, u get everything OK.
So I guess it is the 4th CD cause the error & I noticed that there is a component named [Patch 1.a to VxWORKS Ethernet Driver 5.5 Source for TORNADO 2.2.1]. But that component can not be excluded so I can't decide if it is that compent's fault.

I am eager to kown is there anyone in the same situation with me, or if
a patch has be provided to fix it?

Now I only installed the first 3CDs so the access to WindML is denied.
于是我完全卸载掉安装的TORNADO，只重新安装了前3张CD
在编译bootrom时顺利通过。
本人是个vxworks新手，刚开始工作，希望和同为开发vxworks下应用的朋友交流
