KVM克隆及在不同物理机下的移植

bei

KVM 虚拟机的管理工具
　　准确来说，KVM 仅仅是 Linux 内核的一个模块。管理和创建完整的 KVM 虚拟机，需要更多的辅助工具

• 　　QEMU-KVM



  • 在 Linux 系统中，首先我们可以用 modprobe 系统工具去加载 KVM 模块，如果用 RPM 安装 KVM 软件包，系统会在启动时自动加载模块。

  • 加载了模块后，才能进一步通过其他工具创建虚拟机。但仅有 KVM 模块是远远不够的，因为用户无法直接控制内核模块去做事情，还必须有一个用户空间的工具。

  • 关于用户空间的工具，KVM 的开发者选择了已经成型的开源虚拟化软件 QEMU。QEMU 是一个强大的虚拟化软件，它可以虚拟不同的 CPU 构架。比如说在 x86 的 CPU 上虚拟一个 Power 的 CPU，并利用它编译出可运行在 Power 上的程序。

  • KVM 使用了 QEMU 的基于 x86 的部分，并稍加改造，形成可控制 KVM 内核模块的用户空间工具 QEMU-KVM。所以 Linux 发行版中分为 kernel 部分的 KVM 内核模块和 QEMU-KVM 工具。这就是 KVM 和 QEMU 的关系



• 　　Libvirt、virsh、virt-manager



  • 尽管 QEMU-KVM 工具可以创建和管理 KVM 虚拟机，RedHat 为 KVM 开发了更多的辅助工具，比如 libvirt、libguestfs 等。原因是 QEMU 工具效率不高，不易于使用。

  • Libvirt 是一套提供了多种语言接口的 API，为各种虚拟化工具提供一套方便、可靠的编程接口，不仅支持 KVM，而且支持 Xen 等其他虚拟机。

  • 使用 libvirt，你只需要通过 libvirt 提供的函数连接到 KVM 或 Xen 宿主机，便可以用同样的命令控制不同的虚拟机了。Libvirt 不仅提供了 API，还自带一套基于文本的管理虚拟机的命令—— virsh，可以通过使用 virsh 命令来使用 libvirt 的全部功能。但最终用户更渴望的是图形用户界面，这就是 virt-manager，它是一套用 python 编写的虚拟机管理图形界面，用户可以通过它直观地操作不同的虚拟机。Virt-manager 就是利用 libvirt 的 API 实现的




KVM 虚拟机迁移方式
　　1. 基于共享存储的动态迁移，具体可参考KVM 虚拟机在物理主机之间迁移的实现这篇博文
　　2. KVM 虚拟机静态迁移，静态迁移由于允许中断虚拟机的运行，所以相对简单。首先在源主机上关闭虚拟机，然后移动虚拟机的存储镜像和配置文件到目的主机，最后在目的主机上启动虚拟机，恢复服务。根据虚拟机镜像存储方式的不同，静态迁移的实现方法稍有不同

• 　　虚拟机之间使用共享存储：如果源主机和目的主机都能够访问虚拟机的镜像，则只需要迁移虚拟机配置文件。virt-manager 管理的虚拟机配置文件在 /etc/libvirt/qemu/”your vm name.xml”。拷贝 XML 配置文件到目的主机的相同目录后，进行适当的修改，比如：与源主机相关的文件或路径等。无论你何时在 /etc/libvirt/qemu/ 中修改了虚拟机的 XML 文件，必须重新运行 define 命令，以激活新的虚拟机配置文件

  virsh define /etc/libvirt/qemu/"your vm name.xml"

• 　　虚拟机镜像使用本地存储：本地存储是指虚拟机的文件系统建立在本地硬盘上，可以是文件或者磁盘分区



  • 　　本地文件存储：如果虚拟机是基于镜像文件，直接从源主机拷贝镜像文件和 XML 配置文件到目的主机中，然后对 XML 进行适当的修改并激活。


  • 　　本地磁盘分区：如果虚拟机使用了磁盘分区（物理分区或者逻辑分区）为存储设备，首先用 dump 工具把磁盘分区转换成镜像文件再拷贝到目的主机。在目的主机恢复虚拟机时，把镜像文件恢复到目的主机的磁盘分区中去。对于虚拟机系统使用了多个磁盘分区的，需要每个分区单独 dump 成镜像文件。例如使用“/dev/VolGroup00/lv001” LVM 逻辑卷作为存储设备，可以使用下面的命令转换逻辑卷为镜像文件，输出成镜像文件：

    dd if=/dev/VolGroup00/lv001 of=lv001.img bs=1M




KVM具体迁移步骤
　　笔者在实际开发中采用的 KVM 静态迁移，且使用虚拟机镜像本地存储。因为操作简单方便。操作中，虚拟机的运行状态的变化情况？静态迁移虚拟的过程中，虚拟机系统处于关机状态，这样虚拟机关机前的运行状态不会保留。如果希望保留迁移前的系统状态，并且在迁移后能够恢复，需要对虚拟机做快照备份或者以休眠的方式关闭系统

　　我们知道，vmware可以直接启动虚拟机文件，因此，拷贝虚拟机文件并用vmware打开即可实现新虚拟机的使用。然后，KVM中的情况不同，主要源于KVM不止需要虚拟机文件还需要关联的XML文件。
方案一 (笔者未采用，从网上借鉴的)
　　假设通过KVM已经安装虚拟机vHost_1，此机的虚拟机文件存放在/disk4/VM/ 而关关联的xml文件在/etc/libvirt/qemu/vHost_2.xml。创建虚拟机vHost_2，需要如下简单操作：

• 　　拷贝vHost_1

  cp vHost_1 /disk4/VM/vHost_3


• 　　拷贝vHost_1的关联文件

  virsh dumpxml vHost_1 >/etc/libvirt/qemu/vHost_3.xml


• 　　修改vHost_3.xml文件，主要修改UUID和source；


• 　　激活新的虚拟机配置文件

  virsh define /etc/libvirt/qemu/vHost_3.xml
  virsh start vHost_3
  　　至此，虚拟机vHost_3启动！



方案二（主要利用 virt-manager 图形界面移植）

• 配置需求分析


主机IP镜像配置文件位置镜像位置镜像名称
源主机10.6.2.163/etc/libvirt/qemu/var/lib/libvirt/images/qoe_179
目的主机10.6.2.167/etc/libvirt/qemu/var/lib/libvirt/images/qoe_192

• 先查看当前已安装的虚拟机


virsh list --all


说明当前没有安装任何虚拟机

• 将远程的的虚拟机的xml以及img文件通过scp拷贝到本机下


scp root@10.6.2.163:/opt/qoe_wzf.xml /etc/libvirt/qemu
scp root@10.6.2.163:/opt/qoe_wzf.img /var/lib/libvirt/images/

• 然后打开 virt-manager


virt-manager

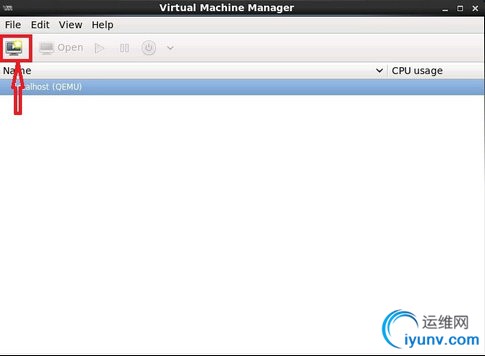

• 在出现的画面中点击 New VM按钮

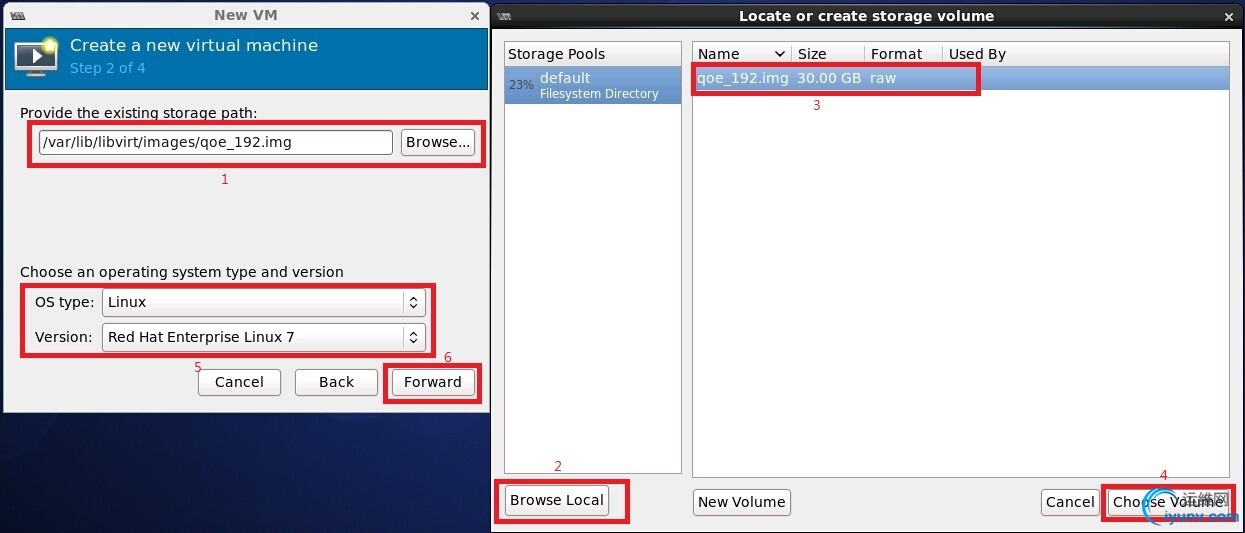

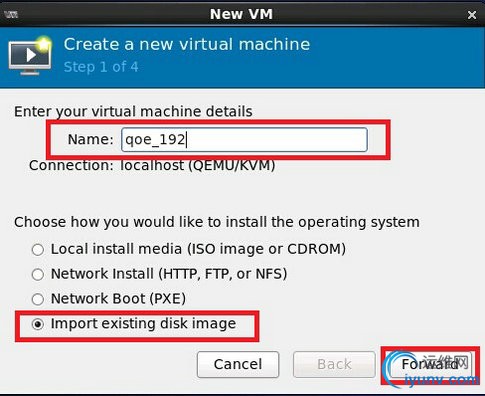

• 填写虚拟机名称，然后选择导入已经存在的镜像文件


• 选择复制的镜像img文件，kvm默认显示的是在 /var/lib/libvirt/images/ 下已有的img文件


• 选择好虚拟内存和虚拟CPU核数


• 这里的步骤2是保证新建虚拟机依旧是处在网桥br0中

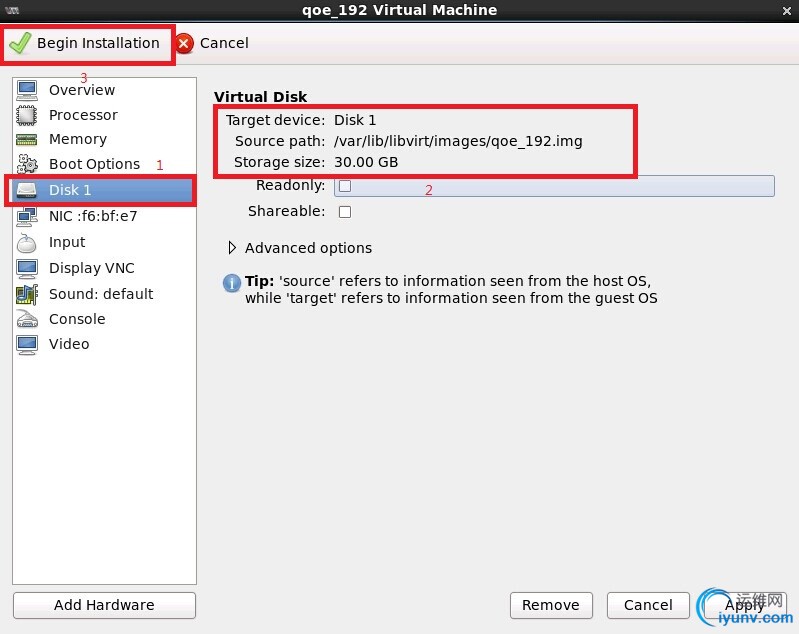

• 当遇到下列情况时： 新的虚拟机名为 qoe_192。且它的配置文件就是以虚拟机名为命名的xml文件，即

  qoe_192.xml。但是它的镜像文件却是其他


接下来就是慢慢地等待了….

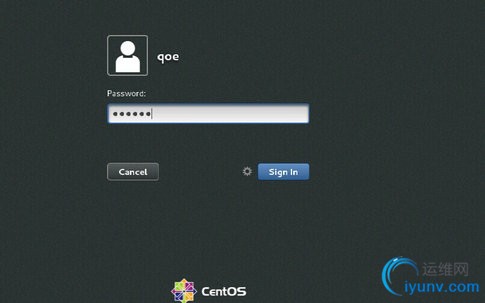

　　然后就出现如上了，就是这么简单… ^_^

• 因为虚拟机在不同物理机上的移植，所以其 MAC地址一定会自动改变，这点无需我们操心，但是原有以 MAC

  为基础的网络配置却失效了，故需要重新配置下网络

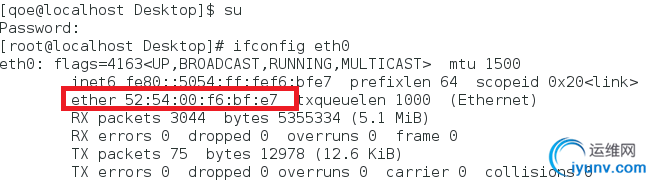

• 先进入超级用户模式下，然后查看本机的 MAC 地址


ifconfig eth0

• eth0 是虚拟机的默认以太网卡，实际中当然是虚拟的，并不是都取名为 eth0，根据实际情况而定。这里务必记住新的 MAC 地址，即图中的   52:54:00:f6:bf:e7。补充一句，如果找不到eth0网卡，请参考这篇博文《KVM虚拟机克隆Linux系统后找不到eth0网卡》

• 然后编辑网卡配置文件


vim /etc/sysconfig/network-scripts/ifcfg-eth0

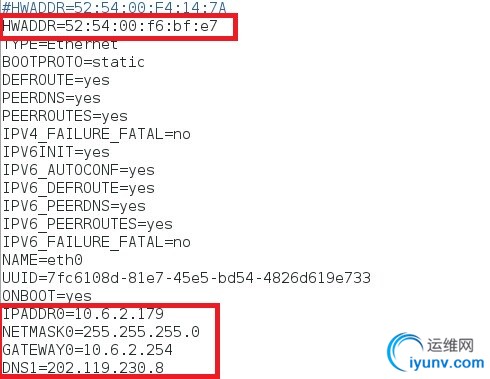

• 将HWADDR后面的地址改为实际的地址（52:54:00:f6:bf:e7），旧的已经被笔者我注释了，然后其余步骤就是配置IP，这里就不多解释了，因为笔者的虚拟机是   Centos7 并非 Centos6.5，所以具体的语句有一点点不同，仅此而已！


• 接着就是重启虚拟里的网络


service network restart
　　OK，大功告成了，配置完毕！
克隆虚拟机
　　需求分析：克隆qoe_192虚拟机为新的虚拟机 qoe_193

• 　　克隆已有的虚拟机，首先需要将被复制的虚拟机 power off，然后再右击，选择 clone, 在弹出的界面中


• 　　首先在 Name一栏中，填入所需的新虚拟机名称，默认就是 xx-clone（暂不改，等等教后续如何修改，当然改了是最直接方便的）。



• 　　其次在 Storage一栏中选择 Details一项，在弹出的下面界面中，可以看到克隆的磁盘位置在 /var/lib/libvirt/images/qoe_192.img


• 而新的虚拟机的磁盘位置为该目录下的 qoe_192-clone，这里建议直接改为需求的qoe_193.img。然而为了说明当忘记修改后续如何调整，现暂不动

• 选择的过程也可以点击 Browse一栏（图中4），然后选择 Browse Local(图中5)，最终在 （图中6）处选择你要的磁盘文件，然后点击 Choose Volume


可以看到已经克隆出了新的虚拟机了，现在返回修改虚拟机的名称以及镜像文件的名称。

• 　　首先进入 /var/lib/libvirt/images 中，修改 镜像文件的名称

  cd /var/lib/libvirt/images
  mv qoe_192-clone.img qoe_193.img

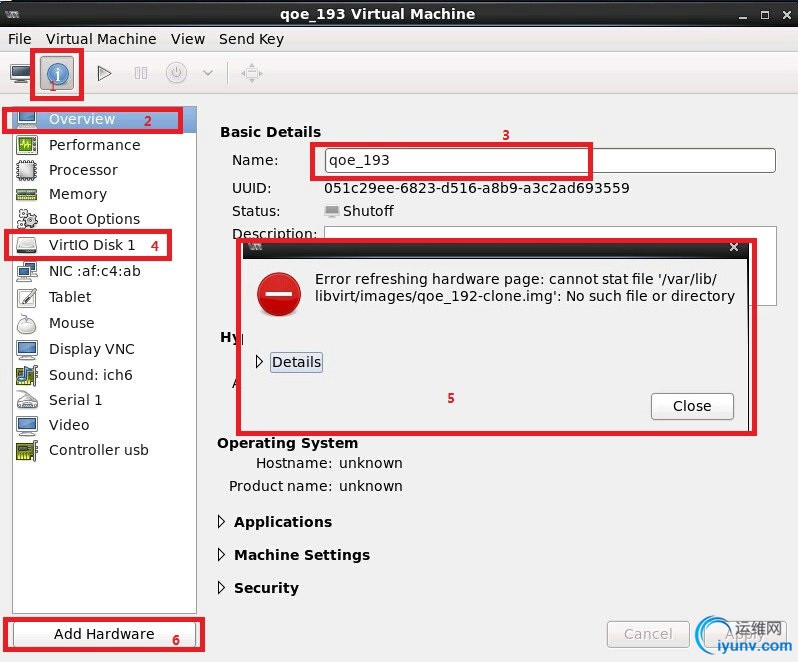

• 　　然后右击关闭着的 qoe_192-clone，选择 open，然后点击位置1 的修改虚拟机硬件位置的地方



• 点击位置2 “Overview”, 在右栏中位置3 “Name” 中编辑你想修改的新名称即可

• 点击位置4 “VirlO Disk”，就突然弹出 5的报错信息，因为先前已经将qoe_192-clone.img 重新命名为 qoe_193.img了，不报错才怪~，这时将右击位置4 ，选择 “Remove Hardware”，删除它！

• 　　点击位置6 “Add Hardware”

  -

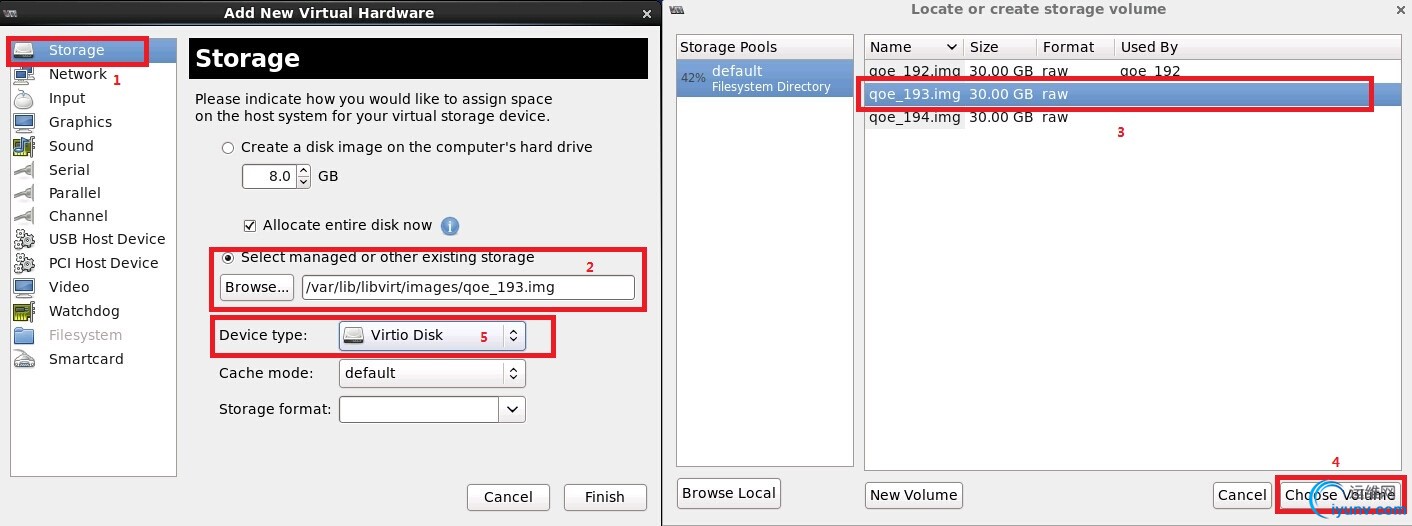

  • 点击位置 1 “Storage”，选择 “Select managed or other existing storage”，点击 “Browse”

  • 选择之前更名后的 qoe_193.img，选择 Choose Volume

  • 将 “Device type” 更改为 “Virtio Disk” 类型



• 　　接着就是将修改后的 qoe_193 启动 “Run” 就OK了，完毕！但别忘了网络配置还是要改的… -_-!
