openstack nova后端使用ceph rbd（增加在线迁移live_migrate和快照snapshot功能）

孤独雪鹰

感谢朋友支持本博客，欢迎共同探讨交流，由于能力和时间有限，错误之处在所难免，欢迎指正！

如有转载，请保留源作者博客信息。



Better
Me的博客：blog.iyunv.com/tantexian

如需交流，欢迎大家博客留言。






声明：本文记录的都是一些开发调试的过程，由于时间关系没有整理成文。

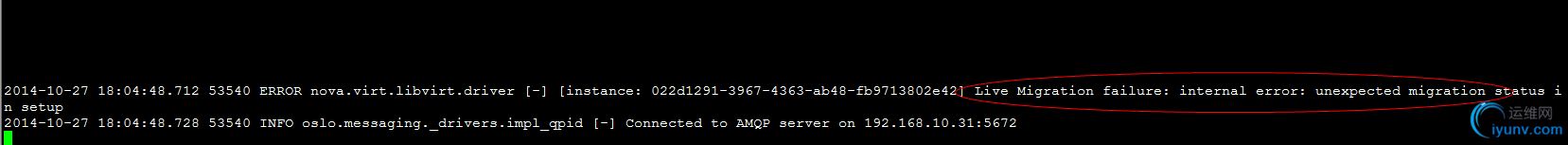

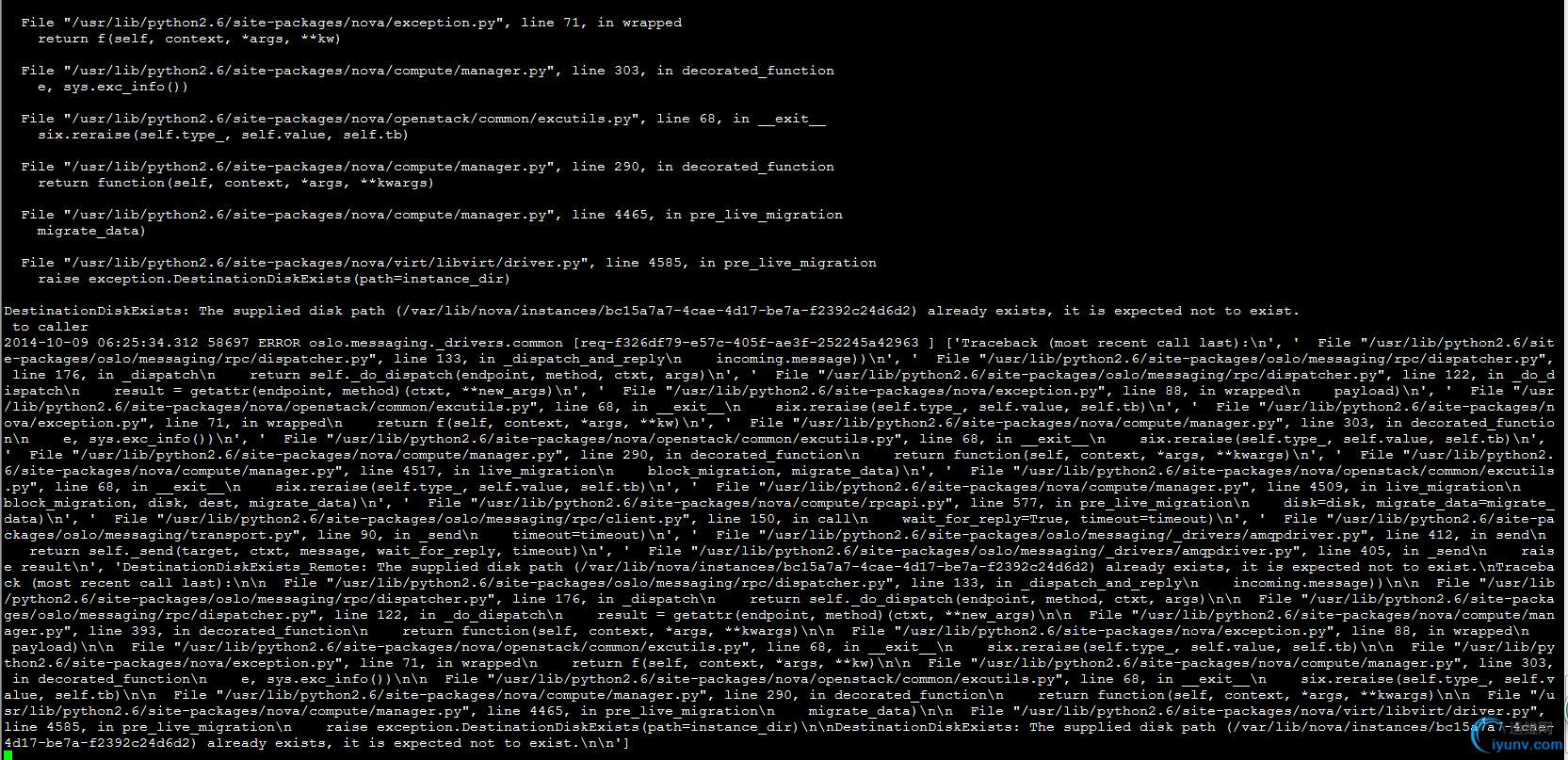

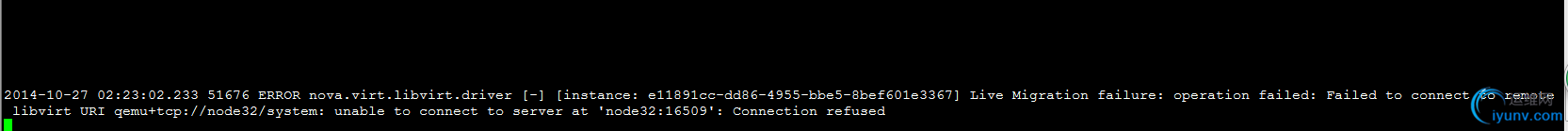

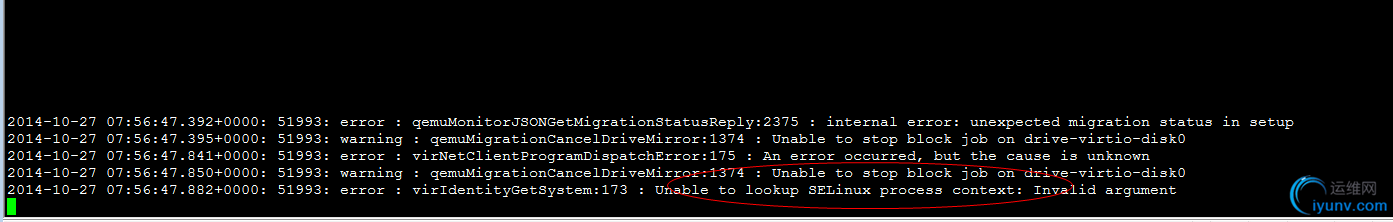

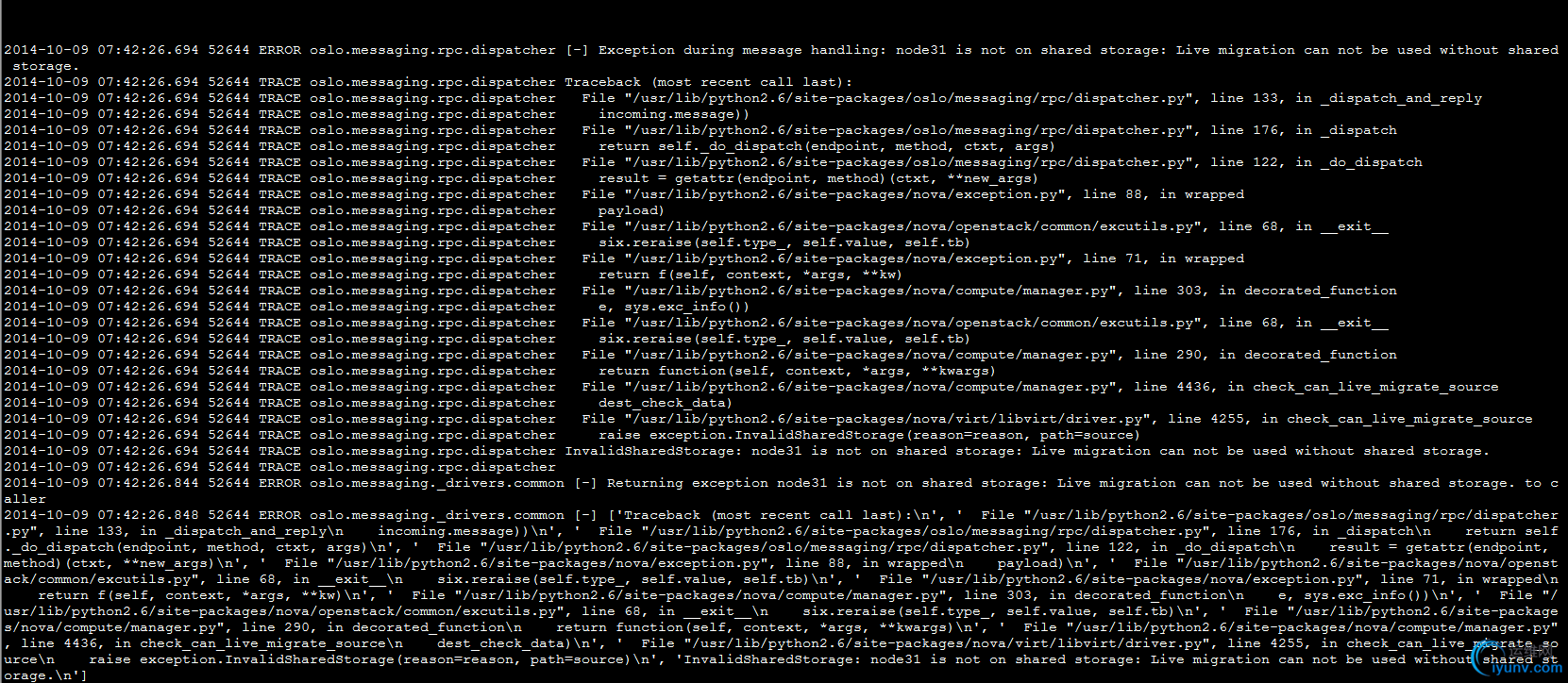

附上报错信息：

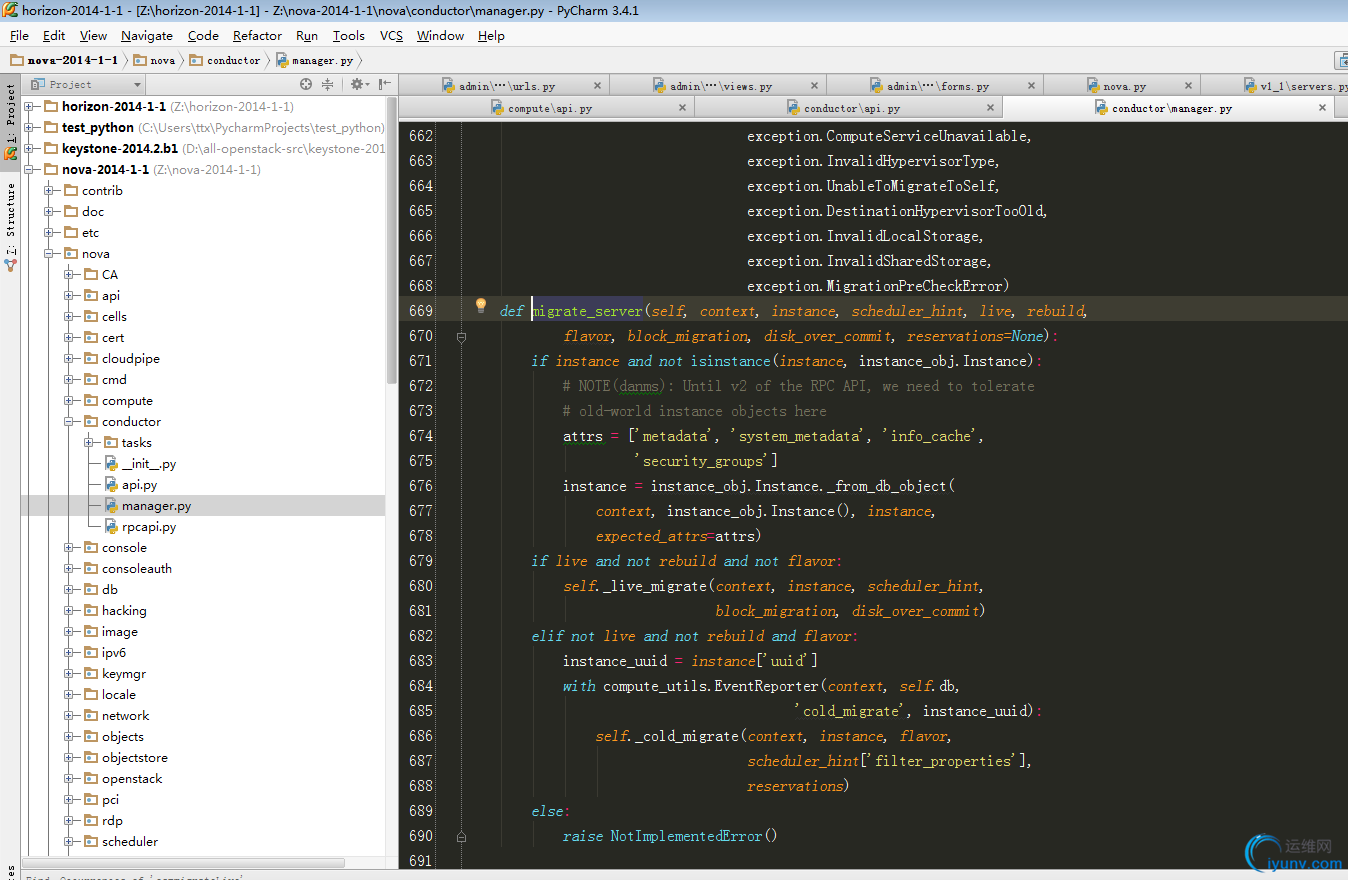

附上代码：判断冷迁移还是热迁移逻辑：

        if live and not rebuild and not flavor:
            self._live_migrate(context, instance, scheduler_hint,
                               block_migration, disk_over_commit)
        elif not live and not rebuild and flavor:
            instance_uuid = instance['uuid']
            with compute_utils.EventReporter(context, self.db,
                                         'cold_migrate', instance_uuid):
                self._cold_migrate(context, instance, flavor,
                                   scheduler_hint['filter_properties'],
                                   reservations)

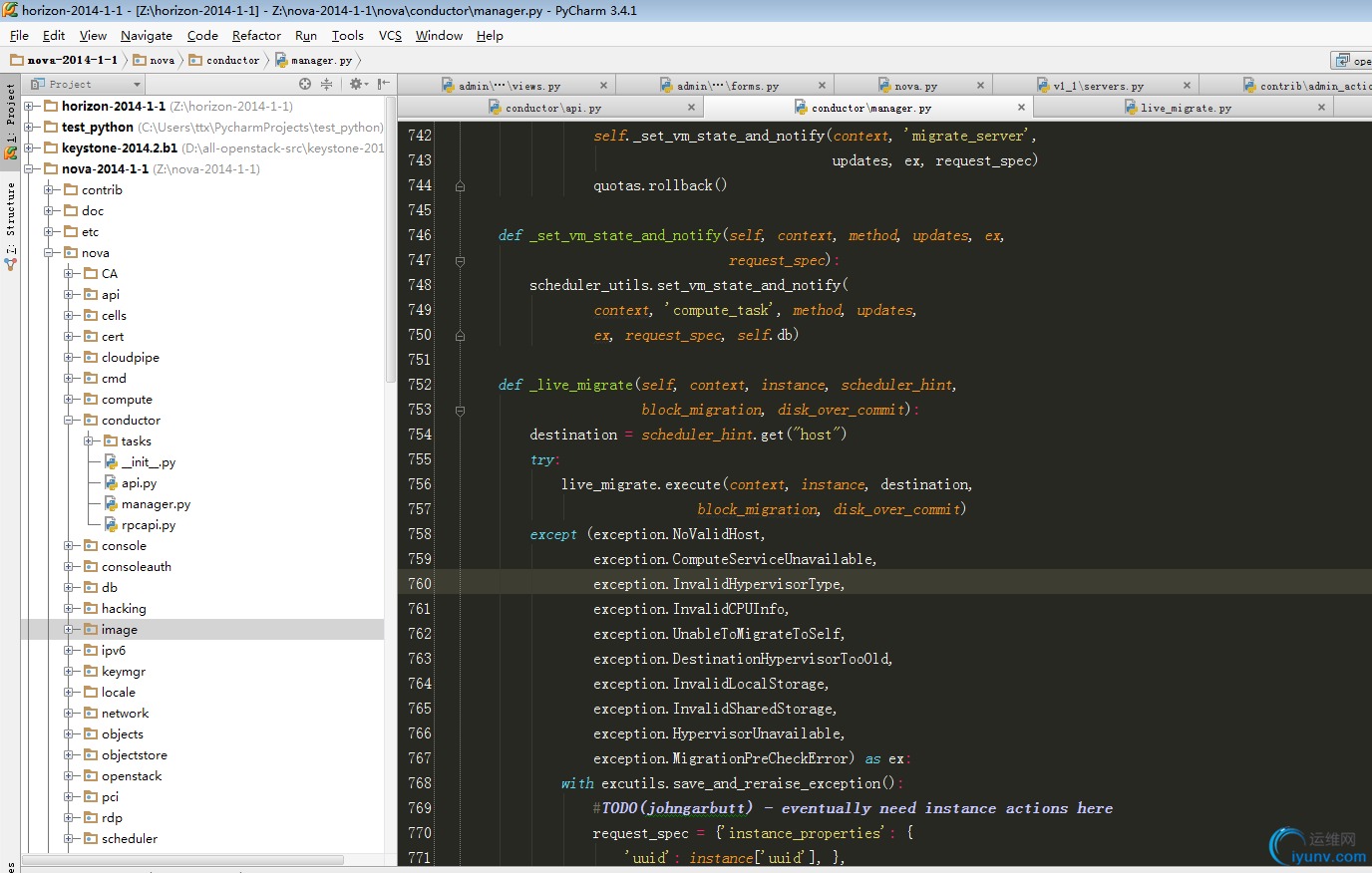

conductor调用conpute的代码：

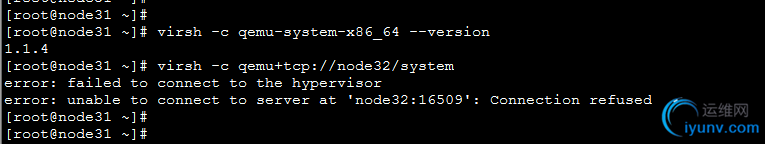

virsh -c qemu+tcp://node32/system



http://www.chenyudong.com/archives/libvirt-connect-to-libvirtd-with-tcp-qemu.html

virsh使用qemu+tcp访问远程libvirtd

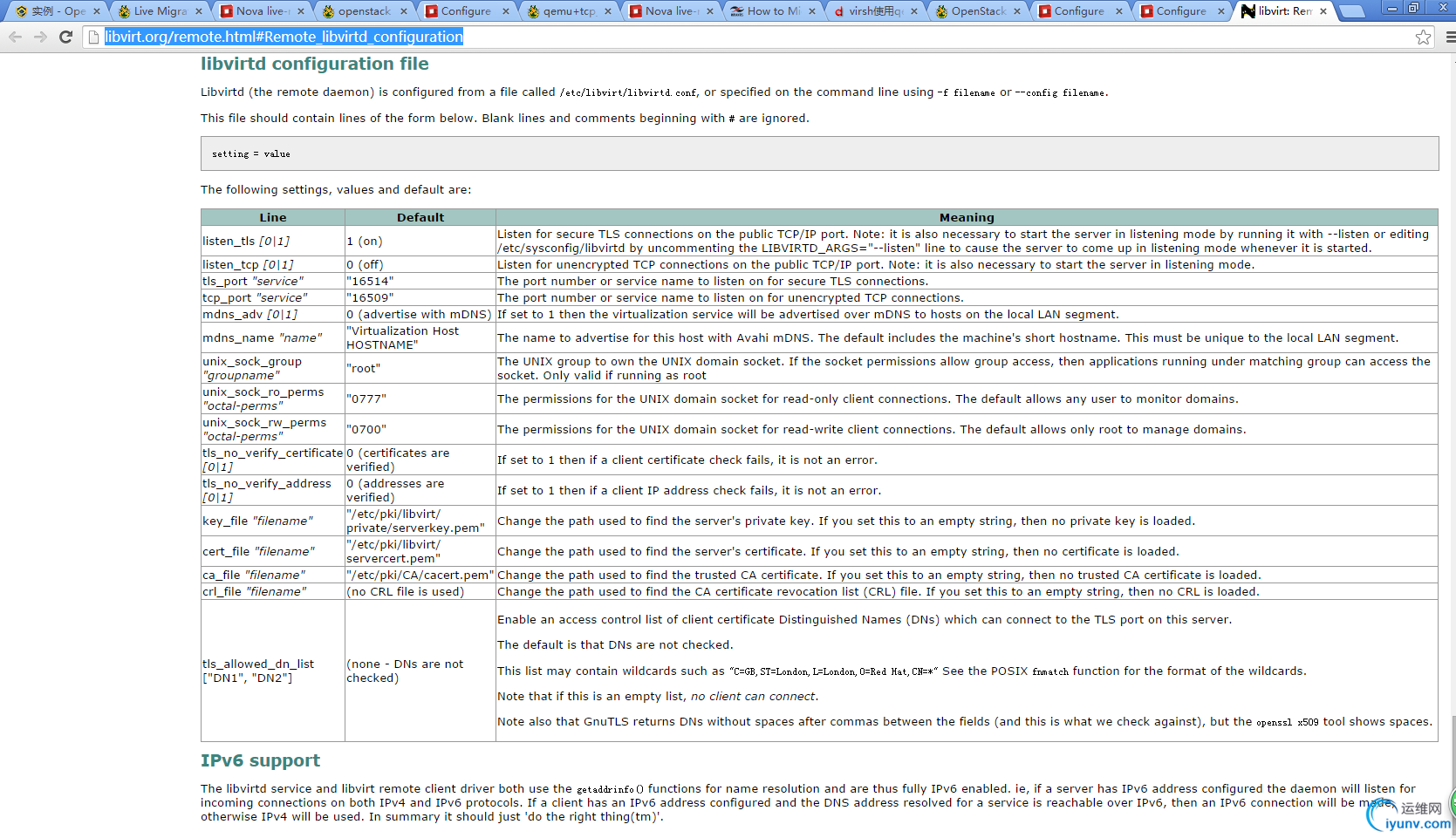

http://libvirt.org/remote.html#Remote_libvirtd_configuration












官网配置：http://docs.ceph.com/docs/giant/rbd/rbd-openstack/







拿fule代码直接替换：









注：在测试过程中，假若没有成功，下次则会提示目录已经存在，则再目的迁移地址将
/var/lib/nova/instances下面相应文件夹删除掉
ntpdate 192.168.18.85
openvswich开启：/etc/init.d/openvswitch restart



配置libvirt的监听端口：



修改文件

vim /usr/local/libvirt/etc/sysconfig/libvirtd

用来启用tcp的端口（本环境中由于libvirt升级过，配置文件目录不一致，默认为/etc/sysconfig/libvirtd）



1
2
3
LIBVIRTD_CONFIG=/usr/local/libvirt/etc/libvirt/libvirtd.conf
LIBVIRTD_ARGS="--listen"


修改文件

vim /usr/local/libvirt/etc/libvirt/libvirtd.conf


1
2
3
4
5
6
7
8
9
listen_tls = 0
listen_tcp = 1
tcp_port = "16509"
listen_addr = "0.0.0.0"
auth_tcp = "none"


运行 libvirtd


1
service libvirtd restart








报secret错误，则将每个计算节点的uuid设置为一样：
rbd_secret_uuid=c245e1ef-d340-4d02-9dcf-fd091cd1fe47


配置nova。conf


Table 4.6. Description of live migration configuration options
Configuration option = Default value
Description

[DEFAULT]
live_migration_retry_count = 30
(IntOpt) Number of 1 second retries needed in live_migration
[libvirt]
live_migration_bandwidth = 0
(IntOpt) Maximum bandwidth to be used during migration, in Mbps
live_migration_flag = VIR_MIGRATE_UNDEFINE_SOURCE, VIR_MIGRATE_PEER2PEER, VIR_MIGRATE_LIVE, VIR_MIGRATE_TUNNELLED
(StrOpt) Migration flags to be set for live migration
live_migration_uri = qemu+tcp://%s/system
(StrOpt) Migration target URI (any included "%s" is replaced with the migration target hostname)









发现两个key不一致，因此ceph的key配置有问题





重新配置正确的key值，保证所有计算节点key值相同。重新配置后，需要将之前创建的虚拟机删除，重新生成

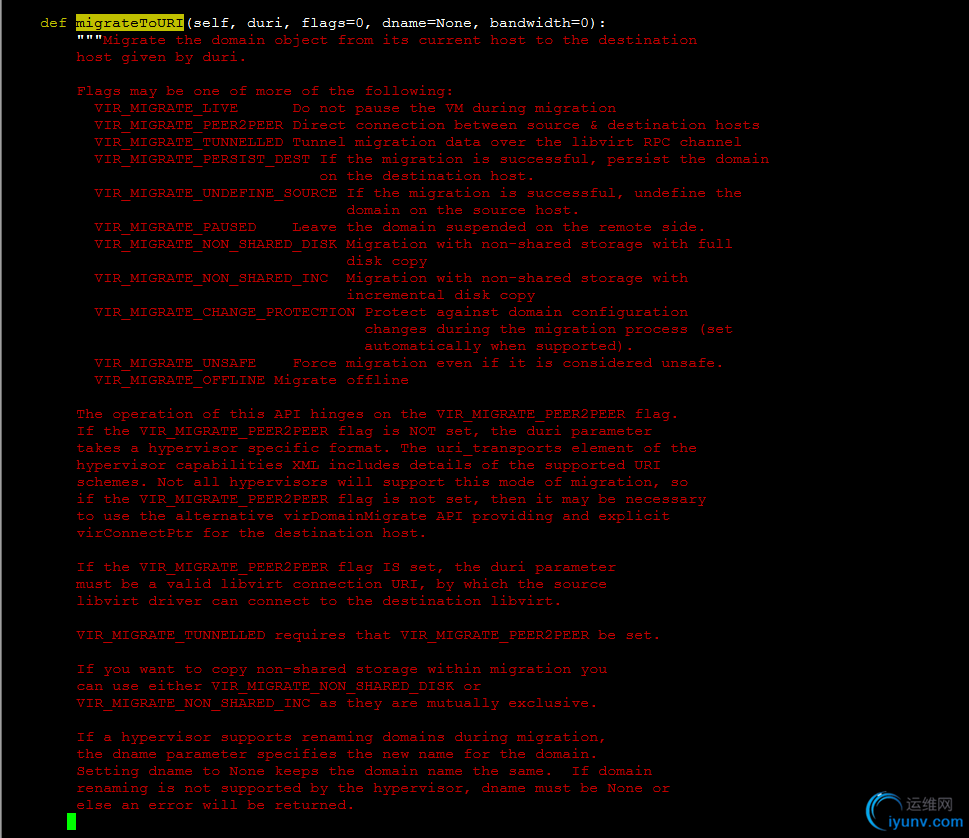

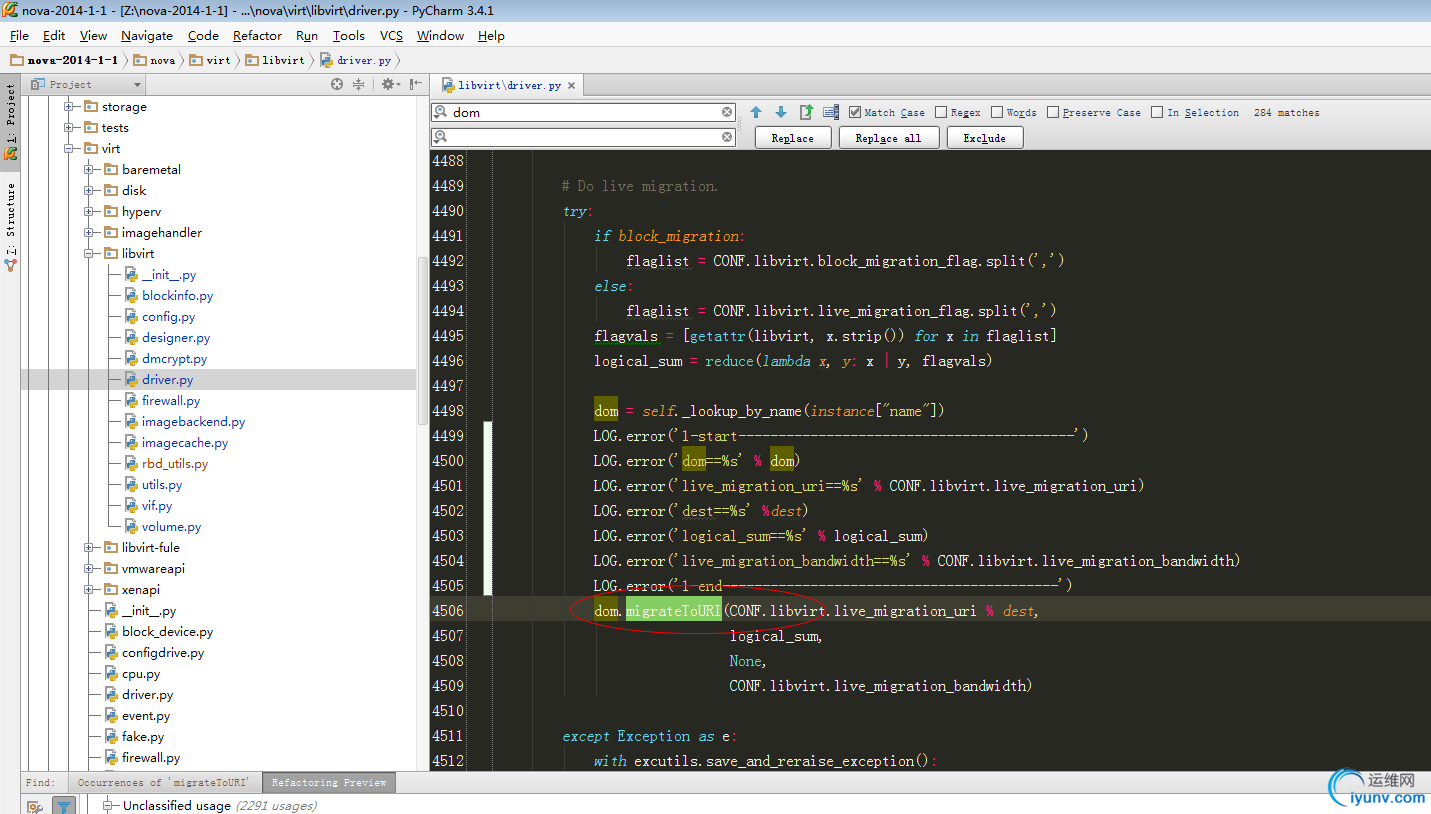

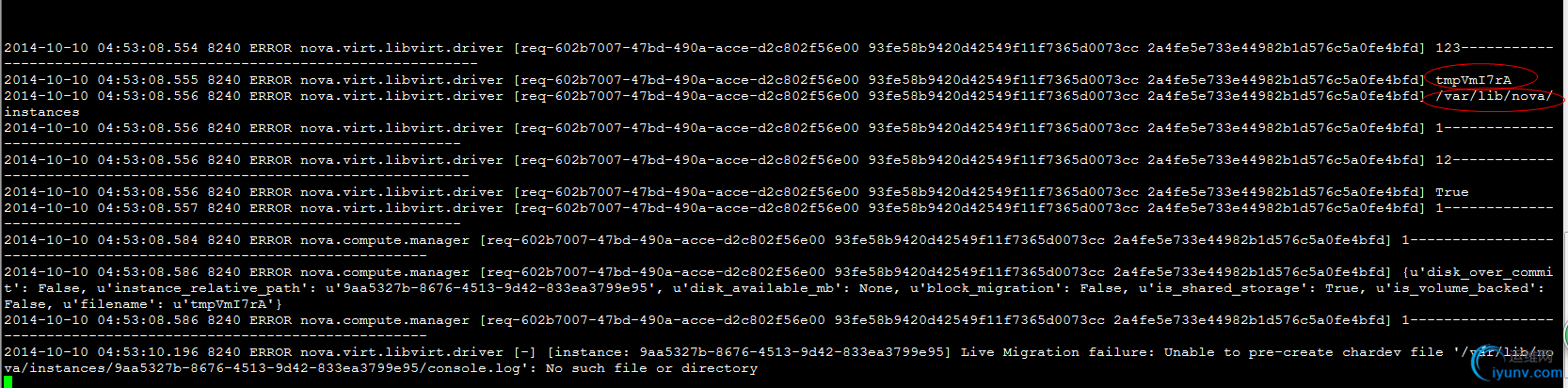

错误报在migrateToURI函数，打印输出参数：

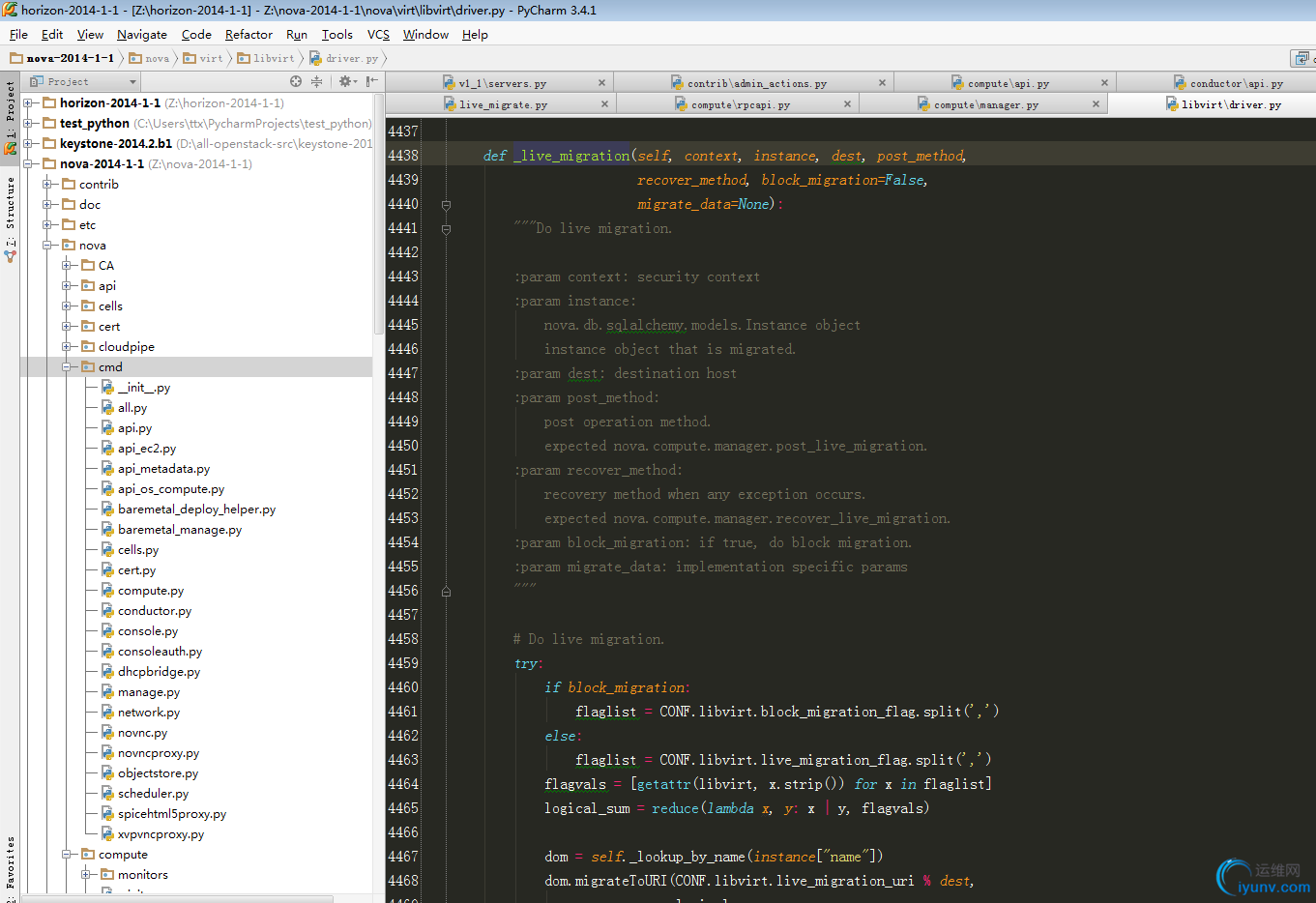

vim /usr/lib/python2.6/site-packages/nova/virt/libvirt/driver.py

def _live_migration(self, context, instance, dest, post_method,
                        recover_method, block_migration=False,
                        migrate_data=None):
        """Do live migration.
        :param context: security context
        :param instance:
            nova.db.sqlalchemy.models.Instance object
            instance object that is migrated.
        :param dest: destination host
        :param post_method:
            post operation method.
            expected nova.compute.manager.post_live_migration.
        :param recover_method:
            recovery method when any exception occurs.
            expected nova.compute.manager.recover_live_migration.
        :param block_migration: if true, do block migration.
        :param migrate_data: implementation specific params
        """
        # Do live migration.
        try:
            if block_migration:
                flaglist = CONF.libvirt.block_migration_flag.split(',')
            else:
                flaglist = CONF.libvirt.live_migration_flag.split(',')
            flagvals = [getattr(libvirt, x.strip()) for x in flaglist]
            logical_sum = reduce(lambda x, y: x | y, flagvals)
            dom = self._lookup_by_name(instance["name"])
            LOG.error('1-start------------------------------------------')
            LOG.error('dom==%s' % dom)
            LOG.error('live_migration_uri==%s' % CONF.libvirt.live_migration_uri)
            LOG.error('dest==%s' %dest)
            LOG.error('logical_sum==%s' % logical_sum)
            LOG.error('live_migration_bandwidth==%s' % CONF.libvirt.live_migration_bandwidth)
            LOG.error('1-end------------------------------------------')
            dom.migrateToURI(CONF.libvirt.live_migration_uri % dest,
                             logical_sum,
                             None,
                             CONF.libvirt.live_migration_bandwidth)
        except Exception as e:
            with excutils.save_and_reraise_exception():
                LOG.error(_("Live Migration failure: %s"), e,
                          instance=instance)
                recover_method(context, instance, dest, block_migration)

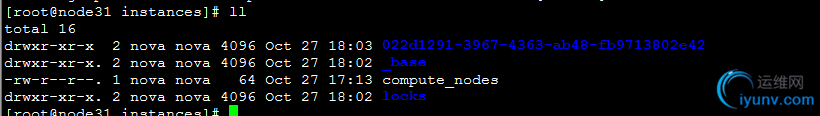

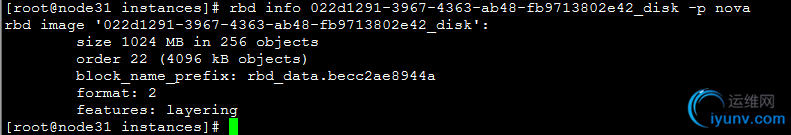

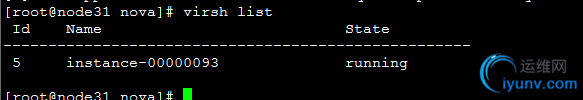

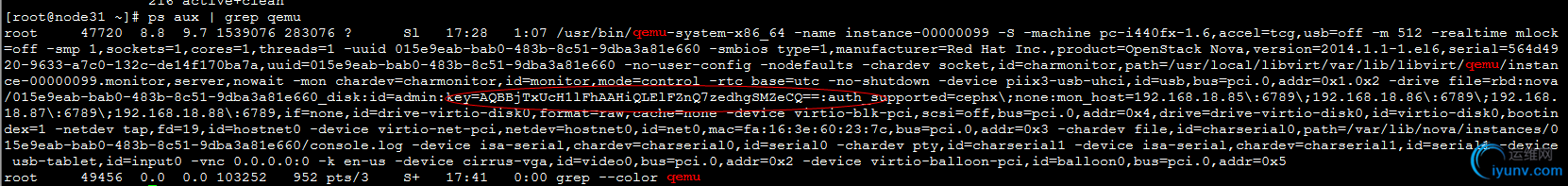

查看下虚拟机实例在node31情况：

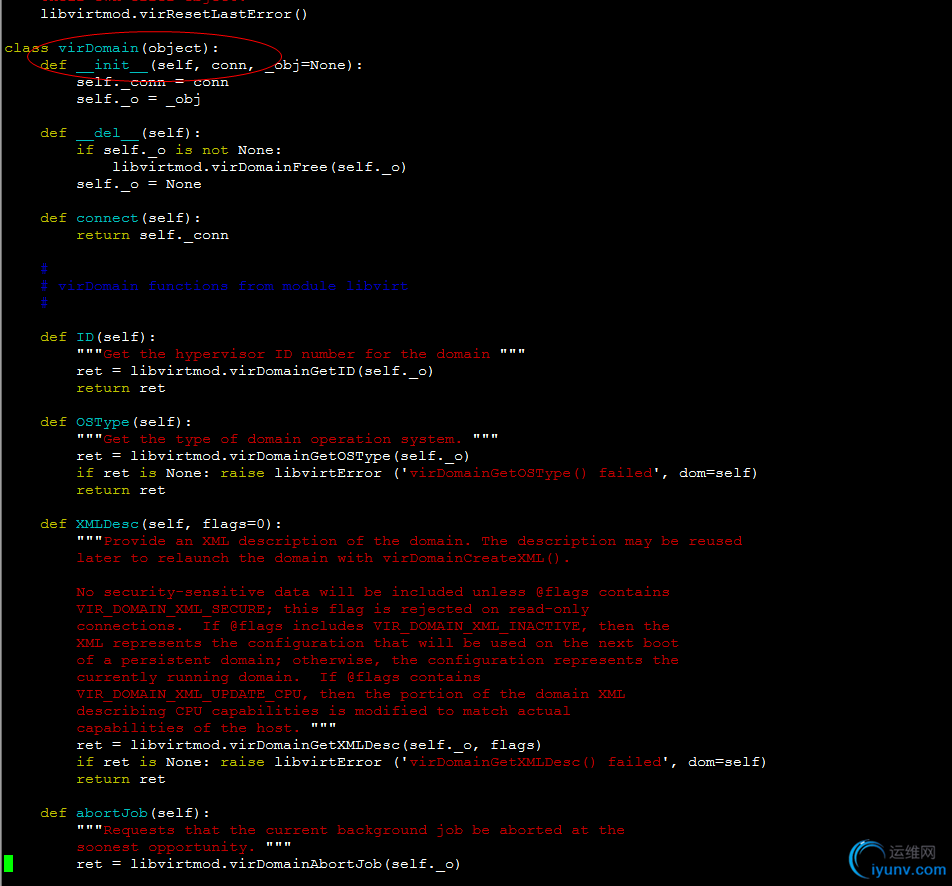

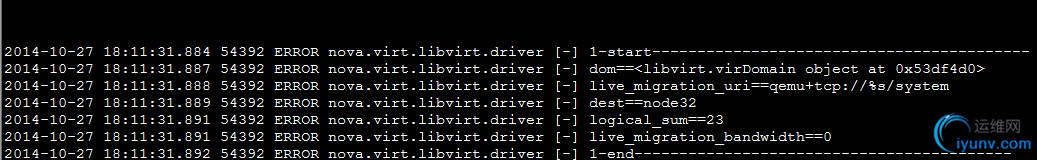

从上述打印日志可以看出dom值为libvirt.virtDomain对象:

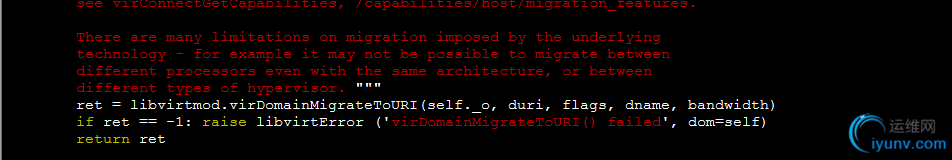

/usr/lib64/python2.6/site-packages/libvirt.py









在能正常迁移的fule节点上面打印上述日志：







再迁移目标主机上建立文件夹：
mkdir /var/lib/nova/instances/022d1291-3967-4363-ab48-fb9713802e42/

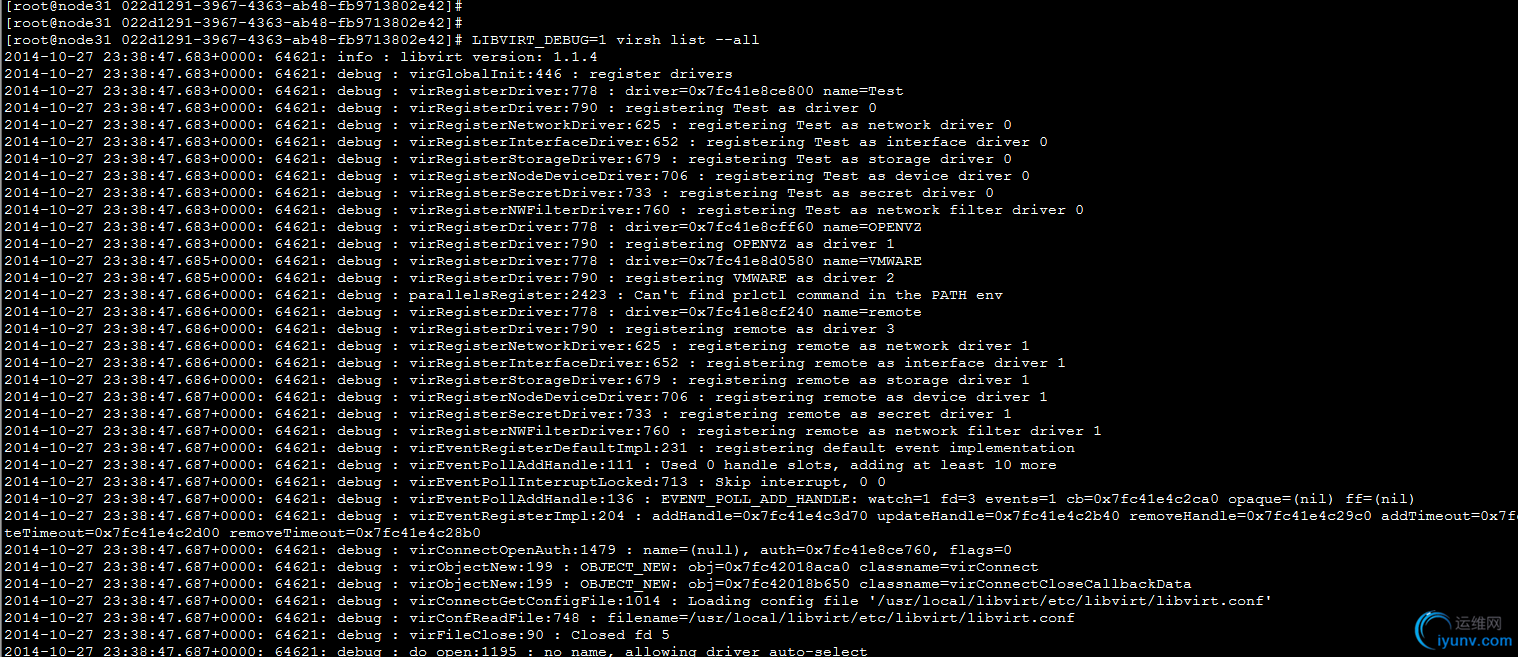

libvirt debug模式：
LIBVIRT_DEBUG=1 virsh list --all

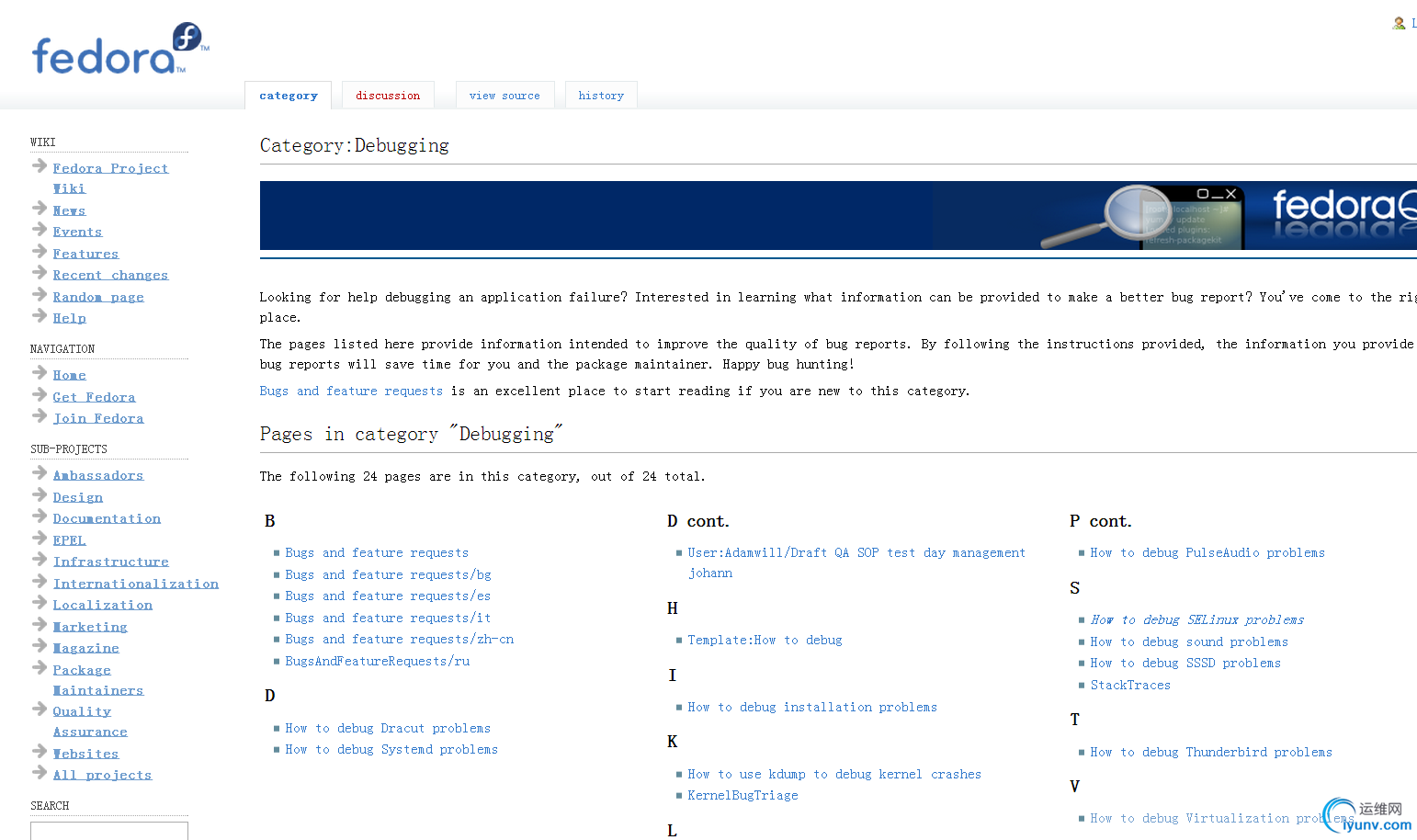

调试方法汇总：
http://fedoraproject.org/wiki/Category:Debugging





命令测试：
在node31上面：

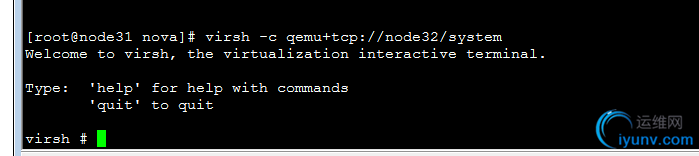

virsh -c qemu+tcp://node32/system




http://libvirt.org/migration.html


说到虚拟机的迁移，其实就是数据的转移，数据的转移就涉及数据的传输，数据的传输需要通过网络。libvirt提供了两种方案。


hypervisor native transport：
“本地”数据传输，相当于一种手动方式做的迁移。数据是否可以加密取决于hypervisor自身是否已实现。
libvirt tunnelled transport
隧道化的（tunnelled）数据传输支持很强的加密功能，这要归结于libvirt的RPC协议。不好的一方面是数据会在hypervisor和libvirtd之间的传输。


虚拟机的迁移需要两个主机之间的密切协调，同时应用程序（虚拟机管理平台）也将参与进来，此应用可以是在源主机、目的主机、甚至是第三台主机。


受管理的直接迁移（Managed direct migration）：
直接管理迁移，libvirt客户端进程控制迁移的不同阶段。客户端应用程序必须连接以及获得在源主机和目的主机的libvirtd进程的认证。无需两个libvirtd进程间相互通信。如果客户端应用崩溃了，或者在迁移过程中失去了链接，一种办法就是强制终止迁移，重启源主机的guest CPU。

受管理的点对点迁移：（Managed peer to peer migrate）
对于点对点，libvirt客户端程序只是与在源主机的libvirtd进程通信，源主机libvirtd进程自己控制整个迁移的过程，直接连接到目的主机的libvirtd。如果客户端应用崩溃了或者与libvirtd失去连接，迁移过程无需中断直至迁移完成。需要注意的是源主机认证（通常是root）链接到目的主机，而不是通过客户端应用链接到源主机。



不受管理的直接迁移：（Unmanaged direct migrate）
此迁移方式既不受libvirt客户端控制，也不受libvirtd控制，迁移的控制过程委托给基于hypervisor之上的管理服务来处理。libvirt 客户只需要通过hypervisor的管理层做一下初始化。不管是libvirt 客户端还是libvirtd崩溃了，迁移还是会照样进行直至完成。





迁移URI：
虚拟机迁移时，客户端应用程序需要准备的URI可达三个，具体取决于控制流如何选择或者API如何调用。第一个URI就是应用程序到运行着虚拟机的源主机的连接，第二个URI就是目的主机到应用程序之间的连接（在点对点的迁移中，这个连接是来自源主机，而不是客户端应用程序）。第三个URI就是hypervisor指定的用来控制以何种方式迁移的连接。在任何一种受管理的迁移中，前两个URI是必不可少的，第三个是可选的。而在不受管理的直接迁移中，第一个和第三个是必须的，第二个并不会使用。




通常管理应用程序只需关心前两个URI。二者都是普通的libvirt 连接URI格式。libvirt会通过查找目的主机的配置文件中的hostname自动确定hypervisor指定的URI（第三个URI）。


应用程序获取第三个URI时可能会出现的如下几种情况：
1、hostname的配置不正确，或者DNS不正确，如果主机的hostname不能正确的解析到IP地址的化就会生成一个错误的URI，这刚好时文章开头出现的问题。此时需要明确指定IP地址或者使用正确的hostname。
2、主机有多个网络接口，此时需要用IP明确指定来关联某个具体的网卡。
3、防火墙限制端口的使用，当libvirt自动生扯功能的端口需要防火墙对其端口是开放的。









virsh migrate --live --verbose --direct --p2p 5 qemu+tcp://node32/system


virsh migrate source_vm qemu+ssh://ip:port/system --live --storage-all？

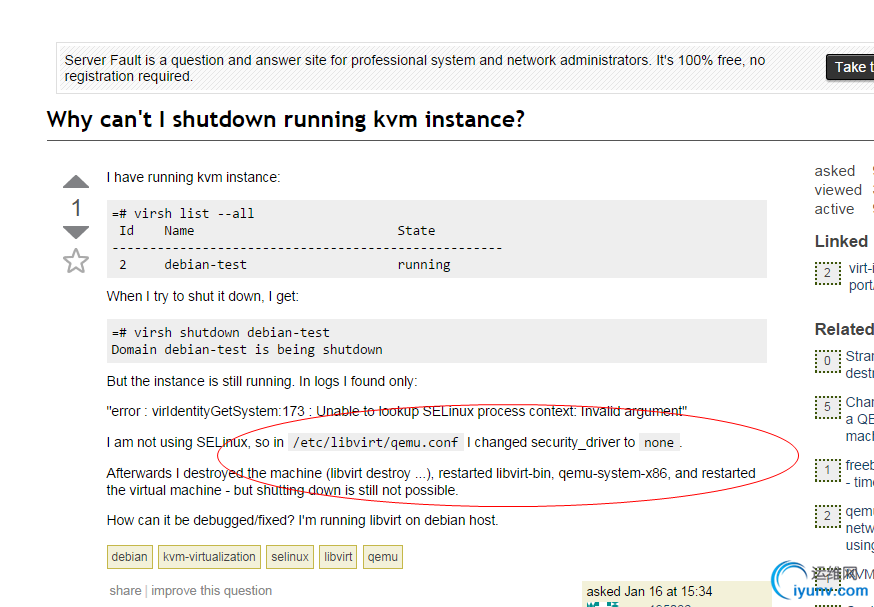

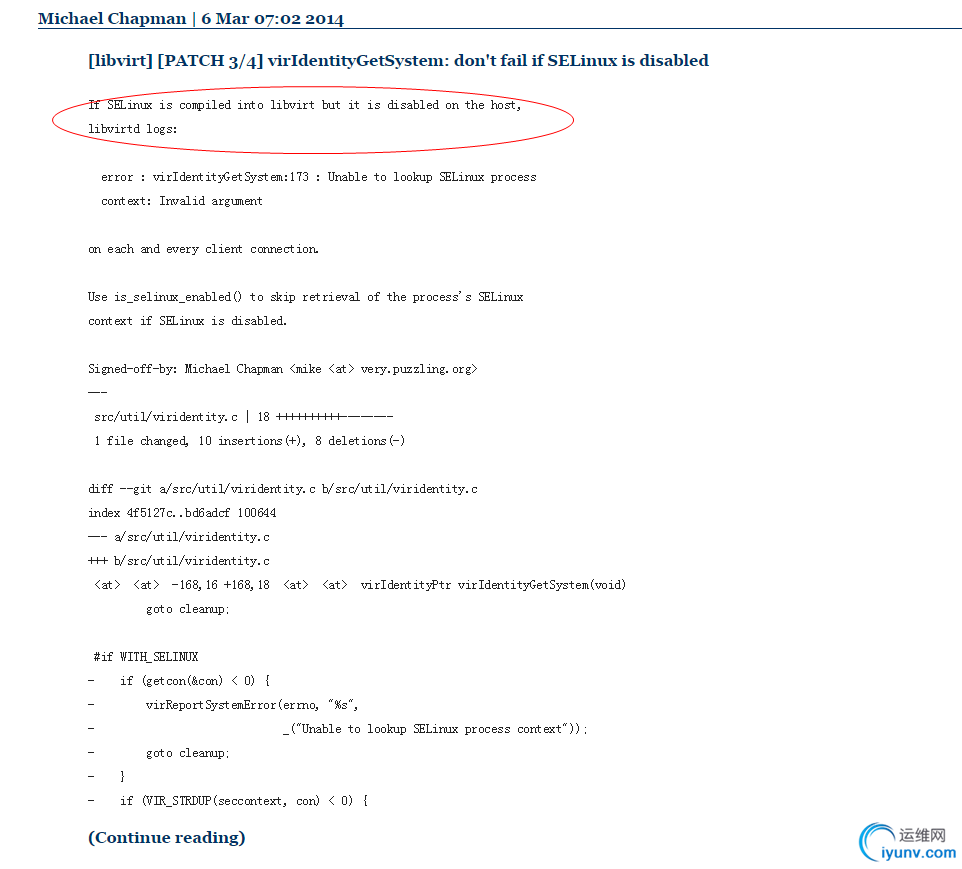

http://comments.gmane.org/gmane.comp.emulators.libvirt/93943

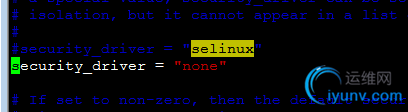

vim /usr/local/libvirt/etc/libvirt/qemu.conf



service libvirtd restart




问题木有解决，继续，重新编译libvirt：
./configure --prefix=/usr/local/libvirt/ --with-selinux=no



selinux问题解决了。again：



这次成功了，什么都不改变，后面不能成功了？？？




重新生成虚拟机测试：
重启libvirt报错：

https://answers.launchpad.net/nova/+question/215994

yum install pm-utils
重启libvirt没有出现错误：











编译升级libvirt到1.2.3：
./configure  --with-storage-rbd=yes --with-selinux=no
make && make install


启动virsh list all
error: Failed to connect socket to '/usr/local/var/run/libvirt/libvirt-sock': No such file or directory


ln -s /usr/local/libvirt/var/run/libvirt/libvirt-sock /usr/local/var/run/libvirt/libvirt-sock




[iyunv@node31 ~]# virsh migrate 7 qemu+tcp://node32/system --live --verbose

error: Cannot get interface MTU on 'qbrbc05fd4a-43': No such device


在目标主机上：brctl addbr qbrbc05fd4a-43




[iyunv@node31 86da6dff-d943-4065-889a-4ed281390be9]# virsh migrate 7 qemu+tcp://node32/system --live --verbose

error: Timed out during operation: cannot acquire state change lock

kill掉libvirt重启（两个节点都重启）


virsh migrate 7 qemu+tcp://node32/system --live --verbose --p2p --direct

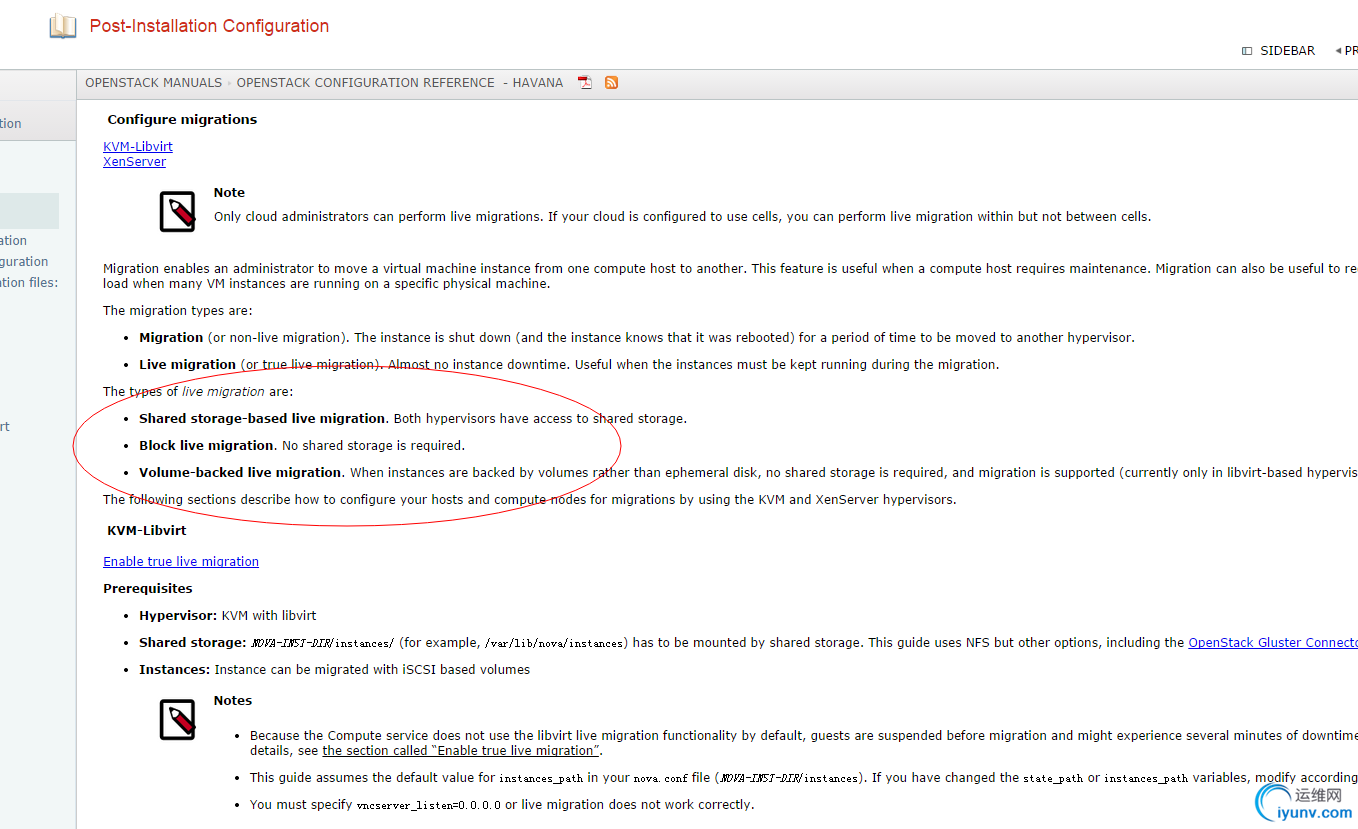

上图中的volume-backed是指的xml等文件也共享呢？但是nfs也是共享了的。。。疑惑ing~~~~











如果是nfs那么/var/lib/nova/instance文件夹是共享的，里面的xml文件也共享，
那么如果是nfs的迁移则不需要迁移xml文件（因为各个节点共享）。
但如果是ceph-backed，则需要将libvirt的xml等文件迁移复制过去。



上述问题通过将vnc_listen设置为0.0.0.0即可以全部节点访问



















用1.1.2版本热迁移和快照都成功。（直接无语）
但是有个bug是，迁移完虚拟机后，/var/lib/nova/instance的配置文件继续保存着，
这样就会导致下次再迁移回来时候，则不能继续迁移了。


继续测试：






63compute日志：



找到文件：
/usr/lib/python2.6/site-packages/nova/virt/libvirt/driver.py", line 4255, in check_can_live_migrate_source


https://blueprints.launchpad.net/nova/+spec/live-migration-to-conductor

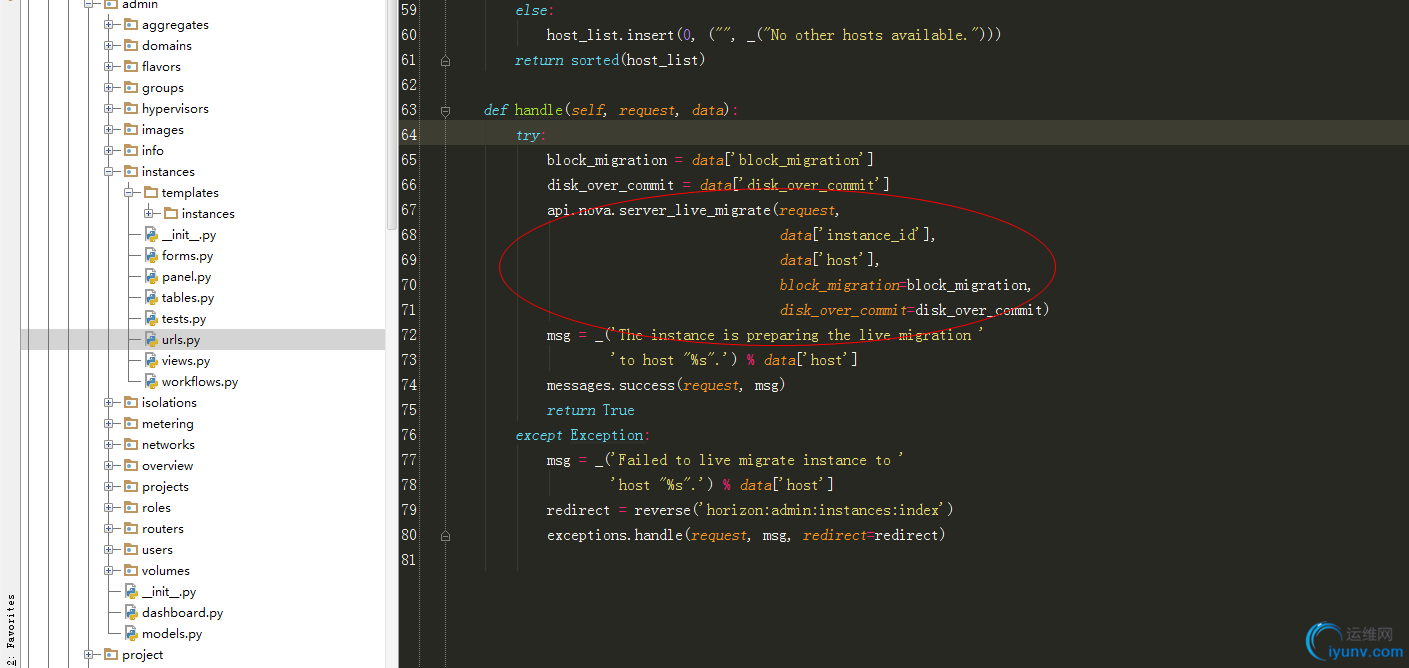

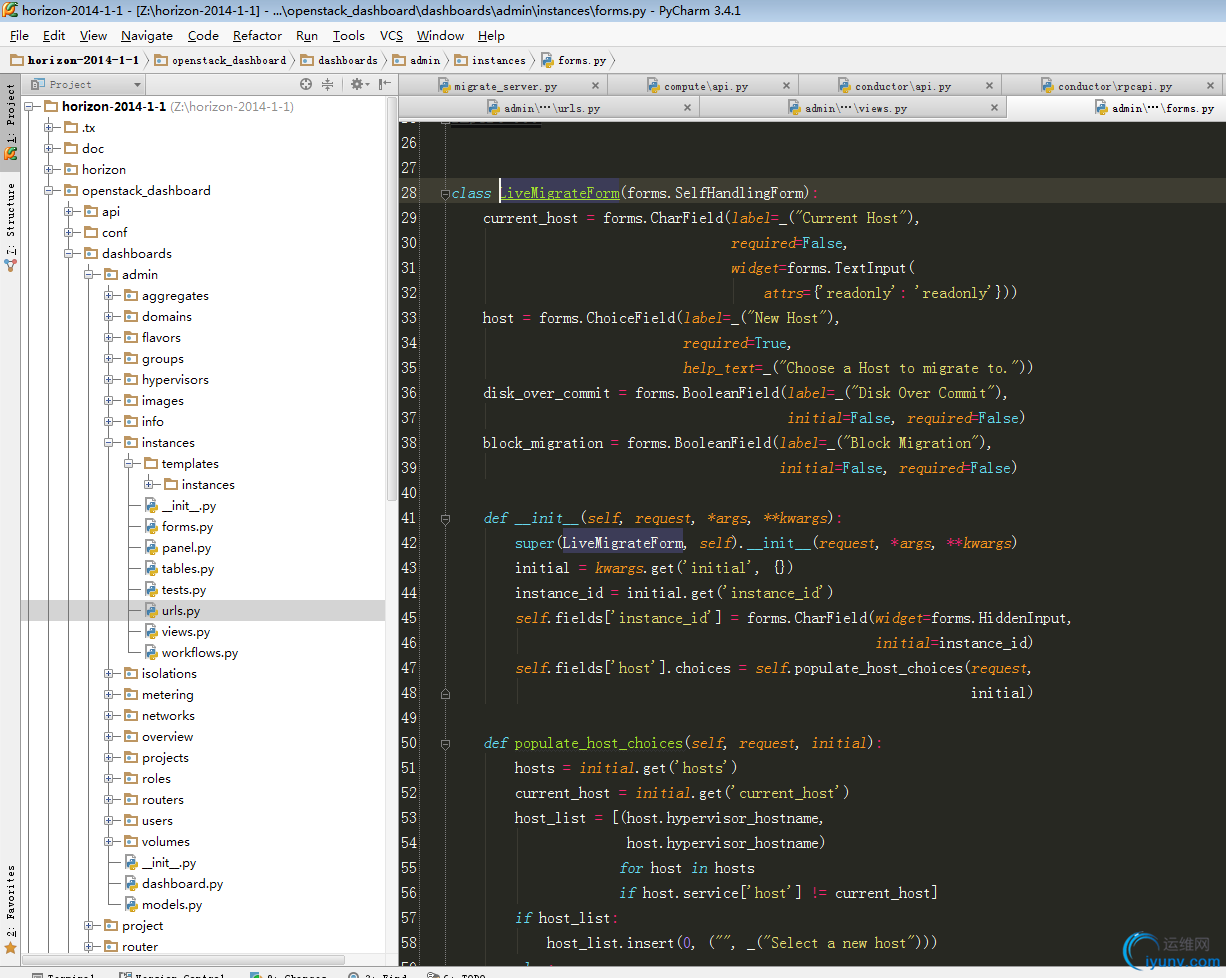

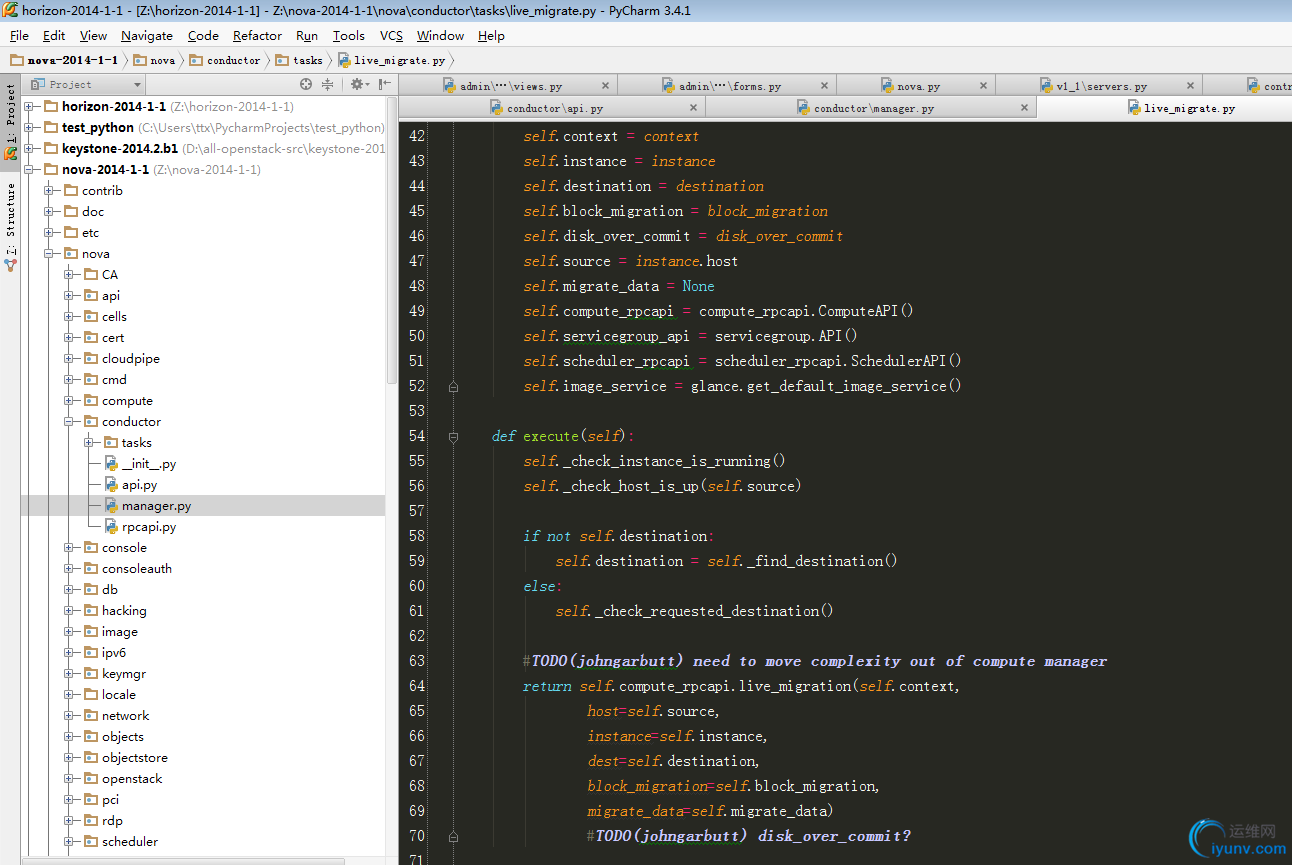

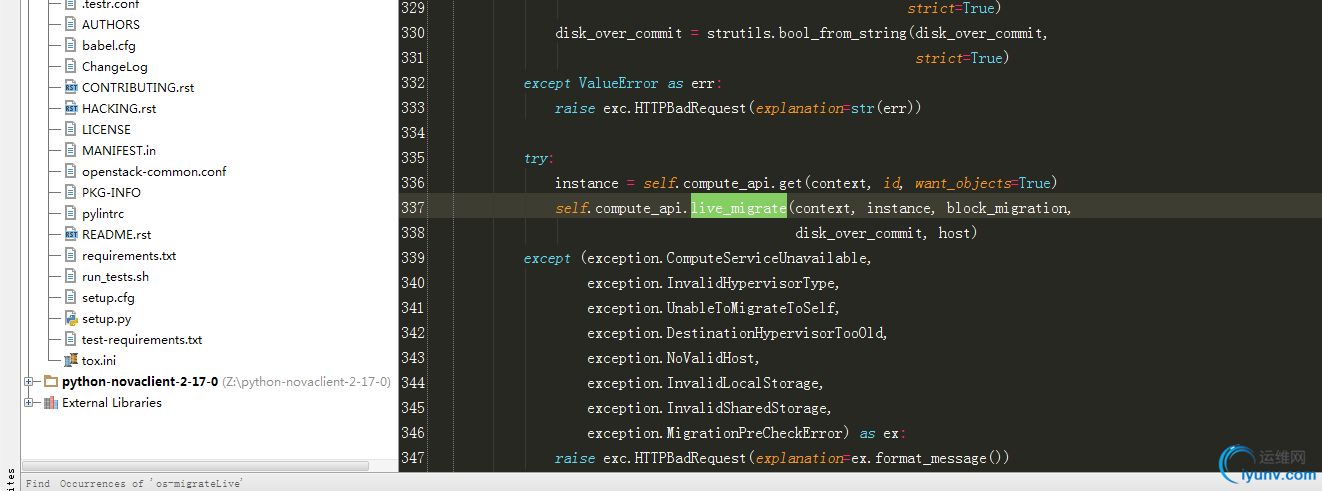

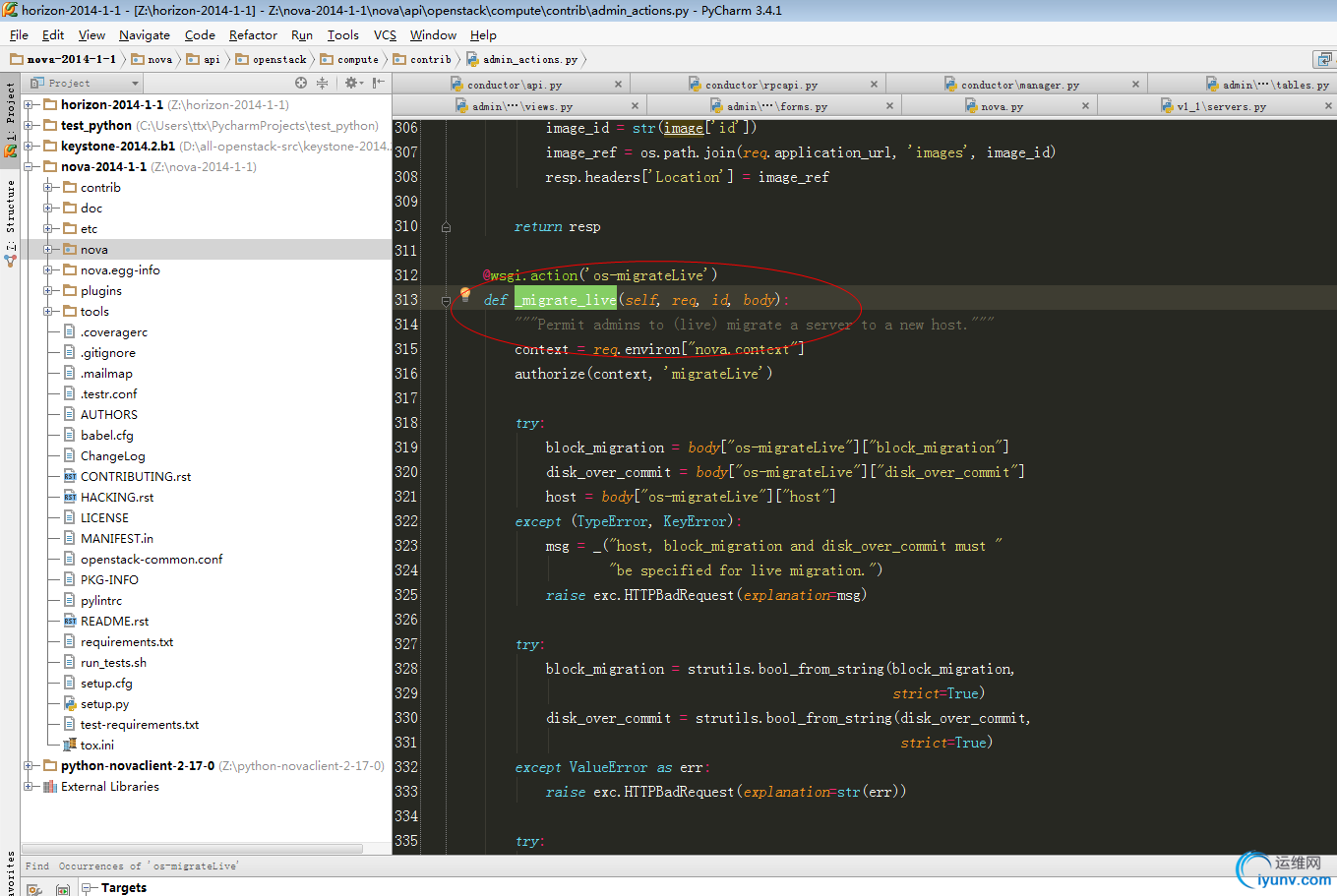

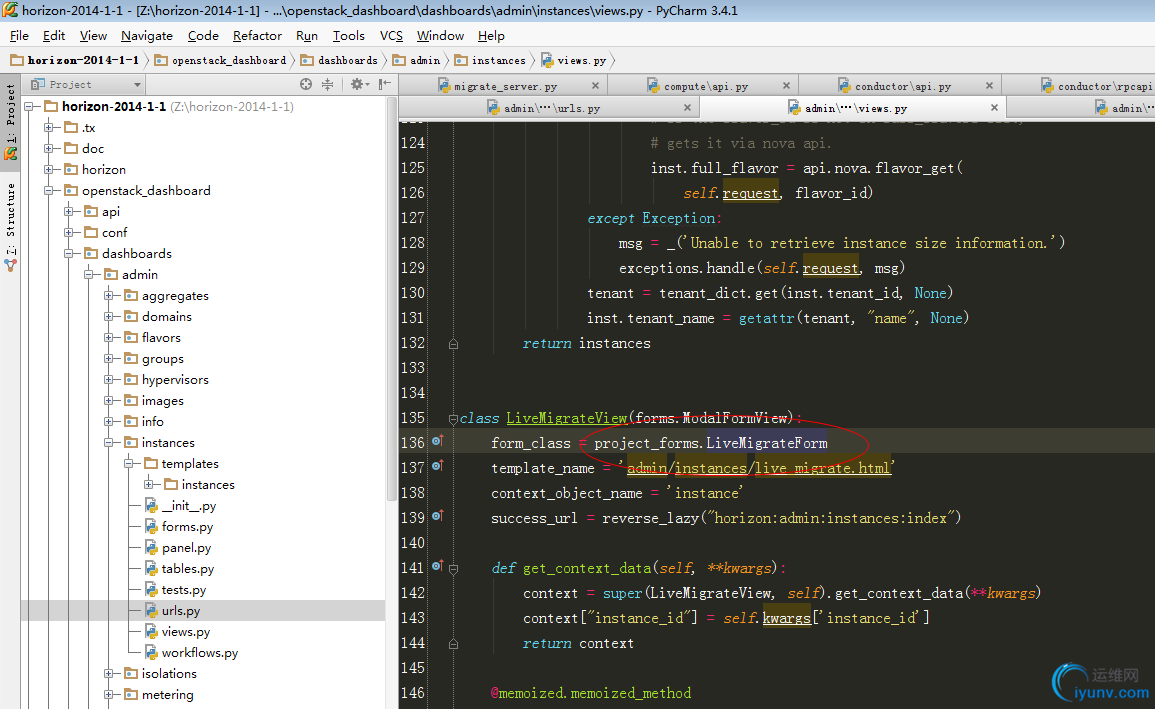

由上述可知：live_migrate的执行流程为：dashboard->novaclient->nova-api->nova-conductor->nova-compute->virt.libvirt.driver.py.




从上图打印的值，可以看出is_volume_backed:False，似乎有bug，继续跟踪下去。
查看fule对应处的输出：



上述两处的差别在于，fuel代码中传递了image_type==rbd参数。（其实，在nova.conf配置文件中会配置，images_type=rbd项，因此不需要传递参数，自己根据配置文件修改即可。）
原始代码：



修改后代码：



再次实验：


迁移成功。


继续将该虚拟机从63->64:



图2：虚拟机配置文件及相关metedate：





出现上述错误的原因是：
因为迁移走的是rbd，不是共享存储（共享存储不需要拷贝上图2的文件，因此各个node都共享）。rbd的话需要将上图2中的文件拷贝过去。所以每次迁移时候就得先copy该文件夹过去。然后再拷贝内存，然后调用libvirt接口（例如virsh define XXX/libvirt.xml)再目标主机启动虚拟机，迁移即成功。但是有个bug在里面，就是迁移成功后，没有将目标主机的相应文件夹给删除，这样导致再次迁移回来时候报上述错误。


解决办法：
在迁移成功后，删除该文件夹。
解决办法很简单，但是由于迁移的复杂性，难免会出现迁移不成功的情况，因此删除文件夹必须在100%确认已经迁移成功之后。（注：假若迁移没有成功，openstack自身提供了回滚机制，请自行参考相关代码（在conductor模块有rollback函数））


所以还得继续跟踪源码：

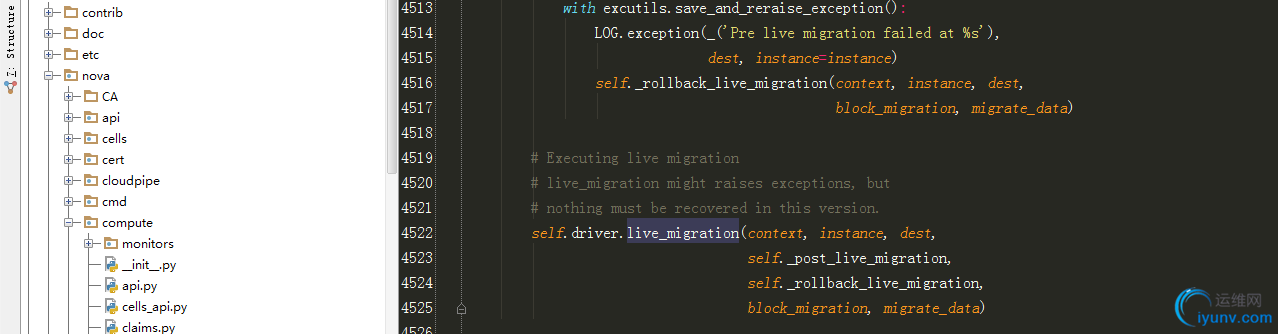

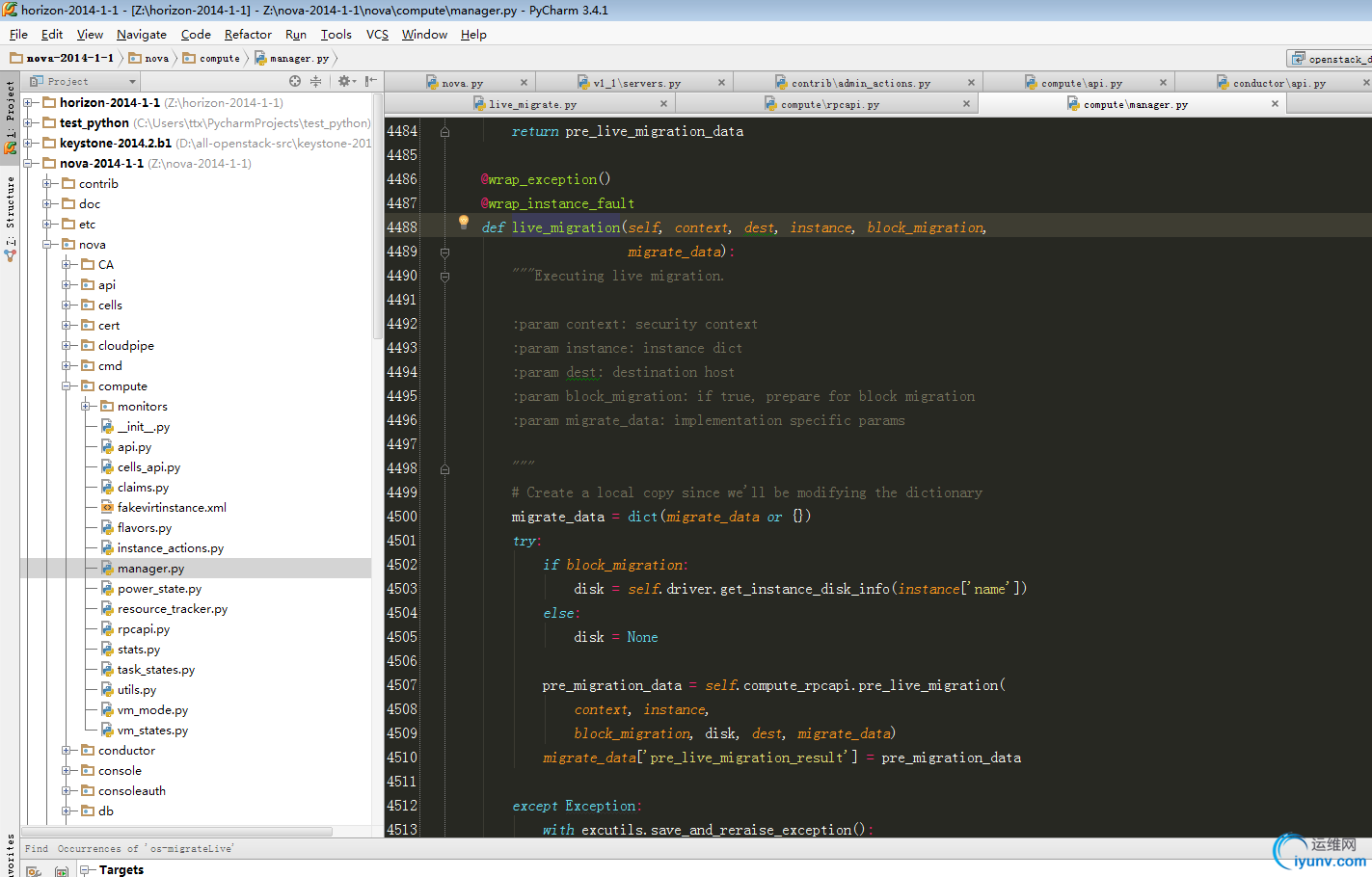

根进到driver.live_migration()




步骤10：修复bug

重点关注此处代码：

        def wait_for_live_migration():
            """waiting for live migration completion."""
            try:
                self.get_info(instance)['state'] #此处一直获取实例状态，当实例被迁移走了，就会出现异常，说明迁移成功
            except exception.InstanceNotFound:
                timer.stop()
                post_method(context, instance, dest, block_migration,
                            migrate_data)



因此删除文件夹，比较好的地方在此处。







原生代码：


日志说明是在 dom.migrateToURI函数执行后异常错误（即调用libvirt出异常）。


打印fuel代码：

日志打印一致，则说明在之前步骤中，原生nova没有pre-create文件夹。


用fule代码：



说明在 dom.migrateToURI()之前自动创建了文件夹。




再来看原生代码：




说明原生代码没有pre-create实例相应的文件夹。

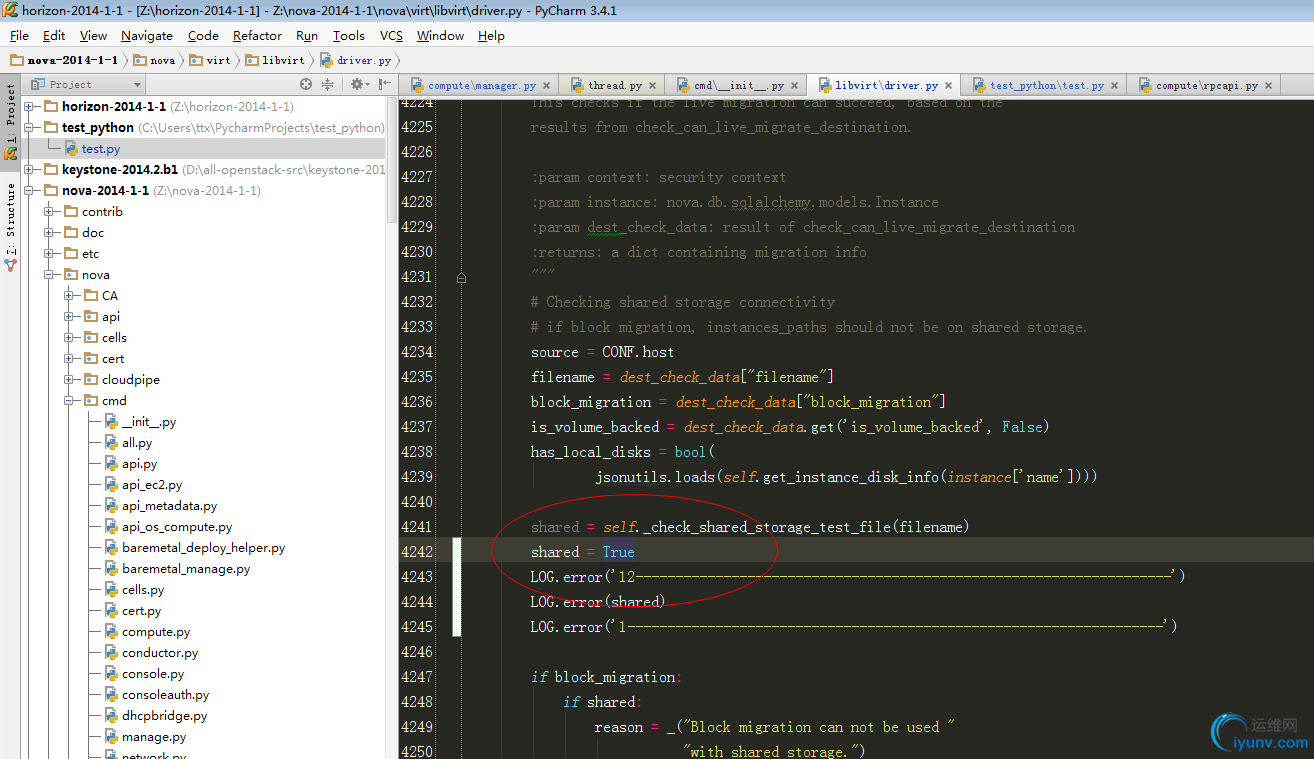

查看代码driver.py代码：pre_live_migration（）



这里if语句说明只有当is_shared_instance_path没有共享时候，才回去目的路径建立文件夹。




测试：



63的compute.log日志：可以看出为True，因此63不会自己创建保存实例的文件夹：



修复bug：
修改前：



修复后：




if (not is_shared_storage) or (CONF.libvirt.images_type == 'rbd') :



再次测试：

此时可以看到e95d7c8b-e8b7-44a0-8880-323e6720b435文件夹被创建了。




测试：



迁移成功：



看后台目录：






从上面可以看出虚拟机虽然从64迁移到63了，但是64上面虚拟机的文件还存在。这样就会导致虚拟机迁移回来时候，回报文件以及存在错误。（fuel的bug）
修复bug：
回到上述：步骤10：修复bug分析：

        def wait_for_live_migration():
            """waiting for live migration completion."""
            try:
                self.get_info(instance)['state'] #此处一直获取实例状态，当实例被迁移走了，就会出现异常，说明迁移成功
            except exception.InstanceNotFound:
                timer.stop()
                post_method(context, instance, dest, block_migration,
                            migrate_data)



调试：

继续测试从64将vm迁移到63:，看打印日志：
64日志：

63日志（没有输出日志）：



结论和“步骤10：修复bug分析”分析一致
修复bug：






def wait_for_live_migration():
            """waiting for live migration completion."""
            try:
                self.get_info(instance)['state']
            except exception.InstanceNotFound:
                #add by ttx 2014-10-30
                if (CONF.libvirt.images_type == 'rbd' and os.path.exists(inst_base)):
                    utils.execute('rm', '-rf', inst_base)
                timer.stop()
                post_method(context, instance, dest, block_migration,
                            migrate_data)
        timer.f = wait_for_live_migration
        timer.start(interval=0.5).wait()



继续测试：







继续迁移回来：






成功。
所有问题全部解决完成。




最后附上基础配置：
1       安装libvirt1.1.2

• openstack安装脚本openstack_init_env.sh中去掉libvirt的安装，当openstack_init_env.sh执行完之后，手动安装libvirt-1.1.2，安装完之后再执行后续的自动部署脚本。

• 安装libvirt-1.1.2：


解压libvirt-1.1.2源码安装包，进入源码目录



yum install -y libpciaccess-devel device-mapper-devel libnl-devel yajl-devel yajl

./configure --prefix=/usr/local/libvirt/

make

make install

mkdir -p /var/run/libvirt

mkdir -p /usr/local/libvirt/var/lock/subsys

cp -rf /usr/local/libvirt/bin/* /usr/bin/

cp -rf /usr/local/libvirt/sbin/* /usr/sbin/

cp -rf /usr/local/libvirt/libexec/* /usr/libexec/

cp -rf /usr/local/libvirt/etc/rc.d/init.d/* /etc/rc.d/init.d/

cp -rf /etc/init.d/functions /usr/local/libvirt/etc/rc.d/init.d/

cp -rf /usr/local/libvirt/lib64/python2.6/site-packages/* /usr/lib64/python2.6/site-packages/

cp -rf /usr/local/libvirt/etc/sysconfig/* /etc/sysconfig/

cp -rf /usr/local/libvirt/var/run/libvirt/* /var/run/libvirt

check_file_exist "/usr/local/libvirt/etc/libvirt/libvirtd.conf"

sed -i "/^[[:blank:]]*#[[:blank:]]*unix_sock_group/s/#unix_sock_group/unix_sock_group/g" /usr/local/libvirt/etc/libvirt/libvirtd.conf

sed -i "/^[[:blank:]]*#[[:blank:]]*unix_sock_ro_perms/s/#unix_sock_ro_perms/unix_sock_ro_perms/g" /usr/local/libvirt/etc/libvirt/libvirtd.conf

sed -i "/^[[:blank:]]*#[[:blank:]]*unix_sock_rw_perms/s/#unix_sock_rw_perms/unix_sock_rw_perms/g" /usr/local/libvirt/etc/libvirt/libvirtd.conf

sed -i "/^[[:blank:]]*#[[:blank:]]*auth_unix_ro/s/#auth_unix_ro/auth_unix_ro/g" /usr/local/libvirt/etc/libvirt/libvirtd.conf

sed -i "/^[[:blank:]]*#[[:blank:]]*auth_unix_rw/s/#auth_unix_rw/auth_unix_rw/g" /usr/local/libvirt/etc/libvirt/libvirtd.conf

groupadd libvirt

service libvirtd start

• 继续执行剩余的自动部署脚本。


2、  配置libvirt1.1.2



修改文件

vim /usr/local/libvirt/etc/sysconfig/libvirtd

用来启用tcp的端口（本环境中由于libvirt升级过，配置文件目录不一致，默认为/etc/sysconfig/libvirtd）



1
2
3
LIBVIRTD_CONFIG=/usr/local/libvirt/etc/libvirt/libvirtd.conf

LIBVIRTD_ARGS="--listen"


修改文件

vim /usr/local/libvirt/etc/libvirt/libvirtd.conf


1
2
3
4
5
6
7
8
9
listen_tls = 0

listen_tcp = 1

tcp_port = "16509"

listen_addr = "0.0.0.0"

auth_tcp = "none"


运行 libvirtd


1
service libvirtd restart








版权声明：欢迎大家转载，转载请注明出处blog.iyunv.com/tantexian。
