　　最近在搞cf，全称cloudfoundry，vmware推的一个pass平台，底层需要依赖于一个iass。当前比较火的Iass，无非就三个，vmware的vsphere+vcenter， openstack， 还一个aws。比较来，只有openstack比较合适。 公司有同事搭了一套H版的Openstack在搞研究，也不好就在他们搭的环境上面研究我的东西，会相互干扰。于是就向公司申请一台服务器，决定自已搭上一套单节点的openstack，然后在上面再来部署cf。环境搭建过程中加了一个QQ群，大家一起讨论，一起进步，也蛮Happy的。其间不断有新的成员进来，很多都是从零开始接触openstack的，很多同学被openstack的网络配置搞得焦头烂额，不时看到求救。我结合自已的经验帮了几个，但后来者不断，也不能一直当奶爸。在此，把我的配置过程分享出来，希望可以帮到一些朋友。我正式接触并部署openstack也就一个多月，希望大牛们勿喷，写点东西也不容易。
　　

RDO安装单节点openstack
　　目前单节点Openstack最简单的安装，莫过于采用红帽的RDO方式，官方主页为： https://openstack.redhat.com/Main_Page。以下是安装过程（以我的环境为例）：

　　1. 服务器安装centos7 64位，采于最小化安装即可
　　2. 修改hostname，并在/etc/hosts里添加一行，将服务器的ip与hostname对应写进去
　　3. 启用selinux， 修改 /etc/selinux/config，按注释修改为enforcing （原来需要禁用，后来又必须要启用）
　　4. 禁用NetwrokManager服务：
          systemctl stop NetworkManager
          systemctl disable NetworkManager
　　5. 为服务器配置固定IP，修改 /etc/sysconfig/network-script/ifcfg-em1文件
　　6. 依次执行如下命令：
          yum install -y http://rdo.fedorapeople.org/rdo-release.rpm
          yum install -y openstack-packstack
          yum update
　　7. reboot重启机器
　　8. 修改 /usr/lib/python2.7/site-packages/packstack/puppet/templates/mongodb.pp 文件，
         修改后文件内容如下：
               class { 'mongodb::server':
                   smallfiles   => true,
                   bind_ip      => ['%(CONFIG_MONGODB_HOST)s'],
                   pidfilepath => '/var/run/mongodb/mongod.pid'
                }
          如果不改这个，执行到安装Mongodb的时候，会出错。解决方法参考：
          https://ask.openstack.org/en/question/54015/mongodbpp/?answer=54076#post-id-54076
　　9. 执行 packstack --allinone 进行安装

　　接下来，就是比较长时间的自动安装了。视网络情况而定，我的大概安装了三个多小时才安装完成。至此，juno版的openstack基本上就安装完成了。安装完成之后，会在root下面生成两个文件， 一个叫 keystonerc_admin, 另一个叫 keystonerc_demo。里面分别定义了初始的两个用户的环境变量。如果要执行openstack的命令，需要先执行如: source /root/keystone_admin这样的命令来导入环境变量，否则你将没有命令执行权限。
　　

lvm卷存储配置
　　openstack安装好了之后，需要马上考虑为它配置卷存储。创建虚拟机，需要使用大量的磁盘空间，最简单的方式莫过于就使用本机所带的磁盘。rdo安装openstack完成之后，默认使用的是lvm的卷存储方式，并且已经为你建了一个默认的vggroup， 名叫 cinder-volumes, 可以执行 vgdisplay 看到它的详情，不过默认只给分配了20G的空间。这点空间肯定是不够的，需要马上为它扩容。步骤如下 ：
　　

　　1.  首先执行 fdisk -l， 查看还有哪些磁盘或分区可用
　　2.  在所在磁盘上创建新的分区。例如当前可用的磁盘为 /dev/hdb，目前在上面已经有了两个分区， hdb1 与 hdb2， 但还有空余的空间。 这时可执行如下命令：

　　

　　

　　1） fdisk /dev/hdb （对hdb所在磁盘进行操作）
　　2 )  n （表示创建新的分区）
　　3)   p （这时会提示你选择分区类型，主分区p还是扩展分区e。一般采用默认的回车就行）
　　4） 3 (这时会出现一个数字，代表分区的序号，3即代表新的分区为 hdb3， 这里也采用默认即可
　　5 ） 起始地址 （默认即可）
　　6） 结束地址  （按照你自忆的设置来，默认是采用全部的空间）
　　7） t  8e  (指定分区类型为8e， 8e代表的是linux lvm分区）
　　8）w （将所有改动写入磁盘

3.  执行partprobe重读分区表，然后创建pv，执行： pvcreate /dev/hdb3　　
　　4.  扩容vg。 执行： vgextend cinder-volumes /dev/hdb3
　　5.  输入 pvdisplay 查看各pv的情况。再输入 vgdisplay 可以看到 cinder-volumes 已经实现了扩容。

　　cinder-volumes扩容完成，后面你就不用担心虚机的磁盘问题了。创建虚机时，需要为它再分配置根磁盘，临时磁盘与swap磁盘，都会从这个lvm池中去获取资源。
　　

Vxlan网络配置
　　接下来就是为openstack配置网络了。安装好openstack之后，默认创建了几个网络。不过，我没有采用这些默认的，直接全删了，重头开始配置自已的网络。网络配置不对的话，会导致同一内部网络的虚机可以相互ping通，但是通不了外网，外网也连接不到虚拟机。
网桥配置
　　要想虚机可以通外网，首先必须要先改系统的三个配置文件，让rdo安装过程中生成的br-ex网桥能够正常连接物理网卡。官方文档为： https://openstack.redhat.com/Neutron_with_existing_external_network
　　

　　1.  修改 /etc/sysconfig/network-scripts/ifcfg-em1， 以下是我修改完成之后的文件内容：
　　
[plain] viewplaincopy

• HWADDR=C8:1F:66:EC:47:71

• DEVICE=em1

• TYPE=OVSPort

• DEVICETYPE=ovs

• OVS_BRIDGE=br-ex

• ONBOOT=yes


　　

　　

　　2. 修改 /etc/sysconfig/network-scripts/ifcfg-br-ex， 文件内容为：
　　
[plain] viewplaincopy

• HWADDR=C8:1F:66:EC:47:71

• DEVICE=em1

• TYPE=OVSPort

• DEVICETYPE=ovs

• OVS_BRIDGE=br-ex

• ONBOOT=yes

• [iyunv@localhost network-scripts(keystone_admin)]# cat ifcfg-br-ex

• DEVICE=br-ex

• DEVICETYPE=ovs

• TYPE=OVSBridge

• BOOTPROTO=static

• IPADDR=192.168.2.70

• NETMASK=255.255.252.0

• GATEWAY=192.168.1.181

• DNS1=192.168.11.181

• ONBOOT=yes


3. 修改 /etc/neutron/plugin.ini，在文件中添加如下内容：　　
　　
[plain] viewplaincopy

• network_vlan_ranges = physnet1

• bridge_mappings = physnet1:br-ex


[plain] viewplaincopy

• 4. 重启网络： systemctl restart network


　　

网络配置
　　接下来是在dashboard中进行网络配置， 网络类型采用vxlan
　　

1. 创建外部网络

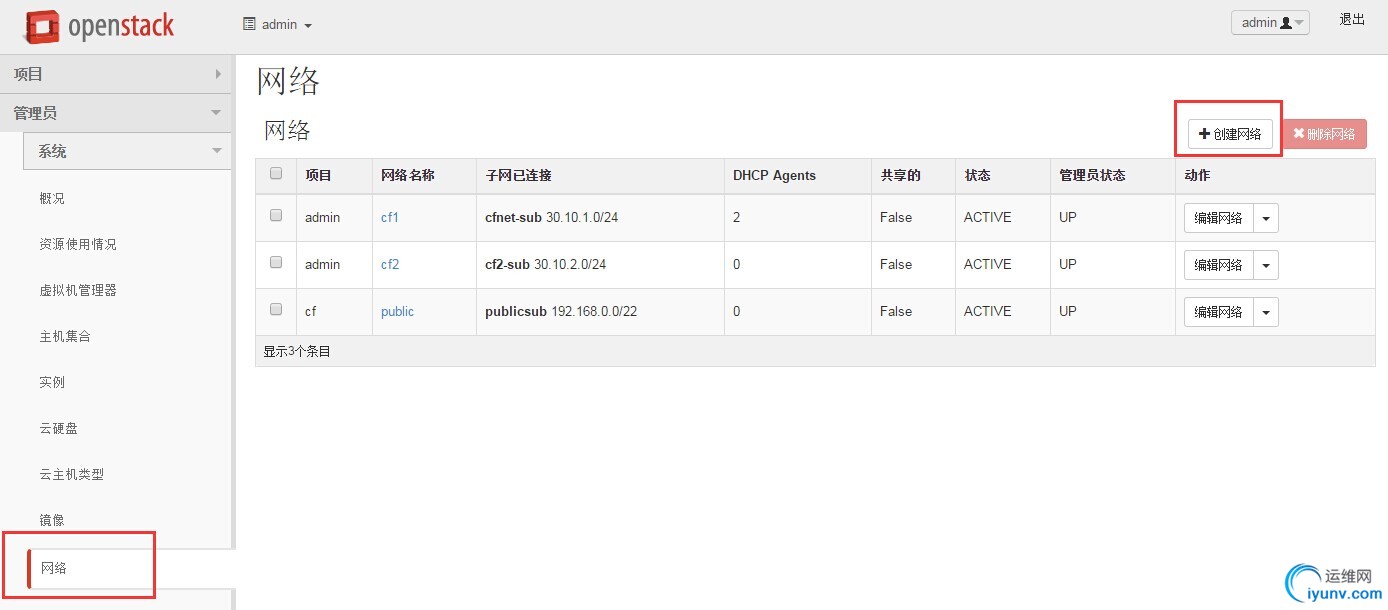

　　使用admin登陆dashboard, 然后在管理员 -》 网络 页面，点击创建网络：
　　

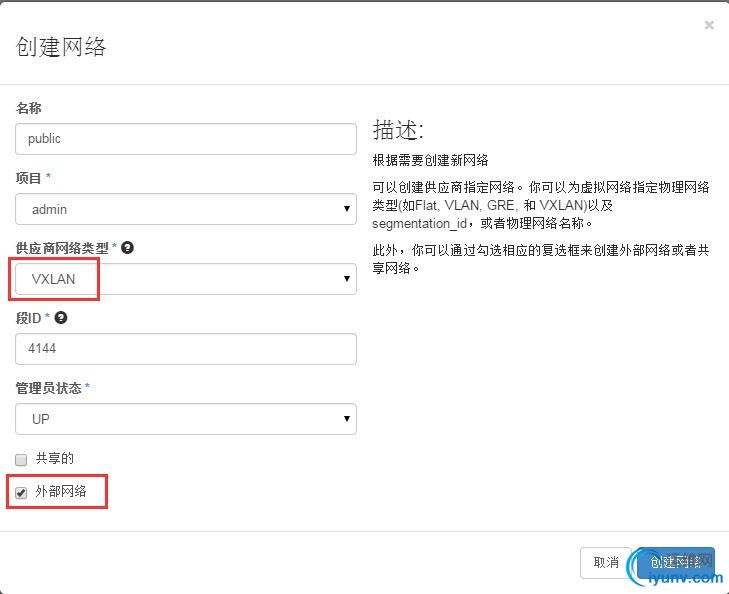

　　弹出页面如下所示：
　　
　　上面名称可以自定，项目也自定，我没有新建项目了，直接使用的admin，用户也直接一直使用admin，这样方便，超级管理与租户管理都在一个用户里，不用来回切换用户了。网络类型这里我们选vxlan，下面的段ID可以随便填个数字即可。 重点是一定要勾选上外部网络。 最后点击创建网络即可。
2. 为外网网络创建子网
　　
　　点击新建好的外部网络的名字，可进入网络详情去创建子网，点编辑网络可以修改外部网络参数。

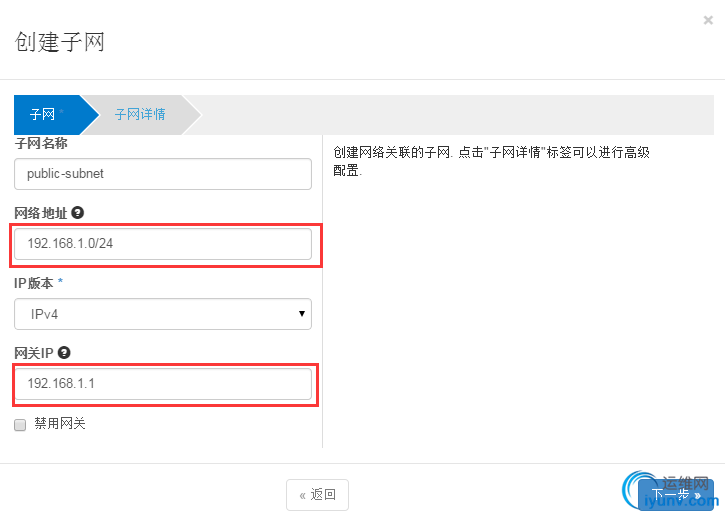

　　进入外网网络详情后，点击创建子网， 可显示如下界面：
　　
　　上图中，名字随意，但网络地址与网关一定要注意了，这是决定你的虚机能否通外网的关键。这个网络地址，必须是你服务器所在网络的真实网络地址，网关也必须为服务器的真实网关。填好了点下一步：
　　

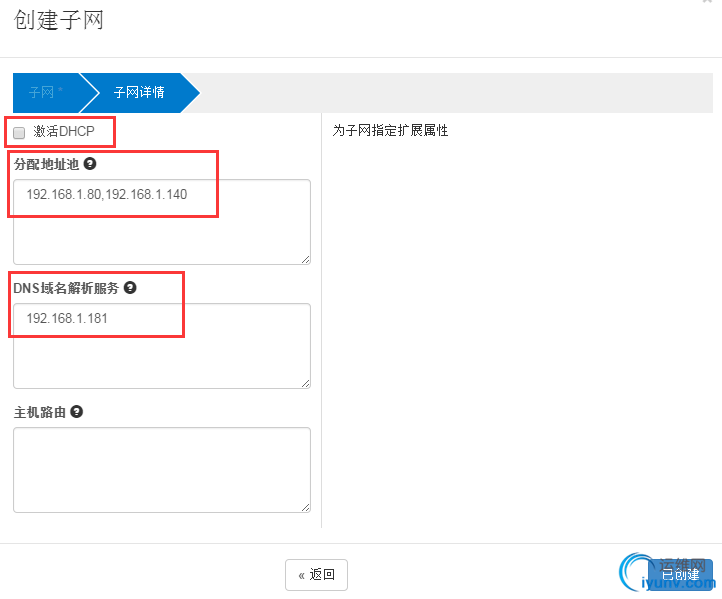

　　上图中，需要去掉dhcp功能，分配地址池需要注意一下，这里为一些地址段，每行代表一段，由起始地址加逗号再加结束地址构成，可以添加多段。第一段的首个地址，将做为此子网网关的地址。其余的地址，均放入此外部网络的浮动IP地址池中。以后租户申请浮动IP时，将会从这些段中依次分配。DNs域名解析服务，也必须要添真实的首备选DNS，以正确解析域名。最后点击创建， 外部网络就创建好了。
3. 创建租户网络
Dashboard中，导航中选择项目-》网络-》网络， 可以创建租户网络。租户网络没有什么太多需要注意的地方，可随自已需求进行配置。4. 创建租户路由
Dashboard中，导航中选择项目-》网络-》路由， 可以创建租户路由。路由创建很简单，输入名字就可以了。 5. 路由绑定
路由创建好了之后，需要为它指定网关与绑定端口。指定网关为外部网络，绑定端口为租户网络即可。6. 查看网络拓扑图

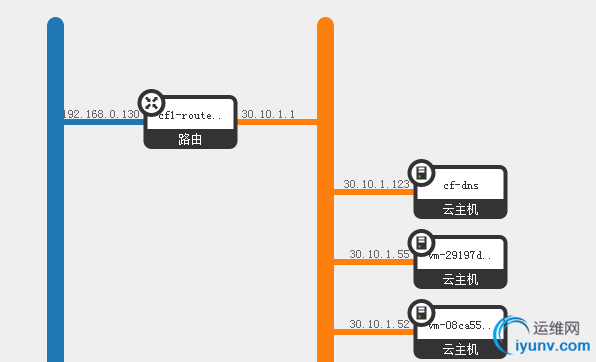

路由也绑定好了之后，可以选择项目-》网络-》网络拓扑， 可以看到当前的网络拓扑详情。如下图所示： 点击正常，可以看到更多信息，如上图所示。上图中是我已经创建了部分虚拟之后的拓扑图，初始的只有两边的网络与中间的路由器。两边网络的竖线下端会显示所在网络的网络地址，路由两边会显示此网络的网关地址。

安全组配置
虚机要想通外网，还有一步也是必须的，那就是配置安全组，需要添加一些规则，让外面的数据可以进来。我没有再新建安全组了，直接修改了default安全组，为它添加了如下三个规则：　　

　　
1. 定制TCP规则， 方向入口， 打开端口为端口范围，起始端口1， 终止端口655352. 定制UDP规则， 方向入口， 打开端口为端口范围，起始端口1， 终止端口655353. 定制ICMP规则， 方向入口， 类型为-1，编码也为-1　　

　　当然正常情况下，应该是要为各种需要创建对应的安全组，只打开指定端口。我这比较懒，但对于只基于openstack来做一些别的方面的技术验证的话，这样设置是最方便的。
　　

　　网桥搭好，网络配好，最后安全组规则也配置正确，再去创建虚机，网络应该就不会有太大问题了。好吧，接下来，在openstack上尽情奔放吧！
