Xen 架构

lidonghe

　　小结：
　　这个文档是从高层次分析Xen hypervisor的整体架构以及相关工具和应用程序。这个架构是基于2008年2月发布的Xen3.2版本。该文档是Xen架构的简介，更多信息请参考Xen books。
　　
　　Xen组成部分
Xen虚拟环境由以下几个组成部分：
Xen HypervisorXen管理程序
Domain 0域0
Domain Management and Control(Xen DM&C)域管理控制程序
Domain U(Dom U) PV Guest域U半虚拟化客户
Domain U(Dom U)HVM Guest域U全虚拟化客户
　　下图是Xen的架构
　　
　　
　　Xen Hypervisor Xen管理程序
Xen Hypervisor是软件的抽象底层，位于硬件和操作系统之间。它负责管理各个虚拟机的CPU时间分配和内存分配。由于管理程序和上层虚拟机共享进程环境，所以管理程序不仅向虚拟机抽象出底层的硬件，还对上层虚拟机进行控制，它不负责网络，硬盘，音频或者其他IO功能。
　　
　　域0
域0，基于修改过的linux内核，它是一个运行在Xen Hypervisor上的虚拟机，它具有访问物理IO资源的权限，并能同其他的虚拟机( Domain U:PV HVM Guests )进行交互。域0启动后，通过域0来启动其他虚拟机。
域0中带有(Network backend Driver)网络后端驱动和(block Backend Driver)块设备后端驱动，通过驱动可以访问网络和硬盘，其他虚拟机可以通过域0使用网络和硬盘资源(如下图)。网络后端驱动直接和网卡通信，处理其他虚拟机发送过来的任务。块设备后端驱动根据其他虚拟机的需求读写硬盘。

　　
　　域U
Xen Hypervisor上运行的半虚拟化的机器叫做PV客户机，可以运行修改过的linux操作系统，如Solaris、FreeBSD。Xen hypervisor上运行的全虚拟化机器叫做HVM客户机，可以运行Windows或者其他未修改过的操作系统。
　　PV虚拟客户机不直接访问硬件，可以识别运行在同一机器上的其他虚拟机。HVM虚拟客户机可直接访问硬件，通其他HVM虚拟机共享CPU处理时间。PV虚拟客户机的网络和硬盘驱动分别是PV Network Driver和PV Block Driver。

　　
HVM虚拟客户机没有PV虚拟客户机的那两个驱动，它由域0给分配一个进程，叫Qemu-dm。Qemu-dm可以支持HVM虚拟客户机使用网络的硬盘资源。由于Xen用来模拟BIOS的虚拟固件要作为软件加载HVM虚拟客户机的底层，所以HVM虚拟客户机需要这样的要求进行初始化。

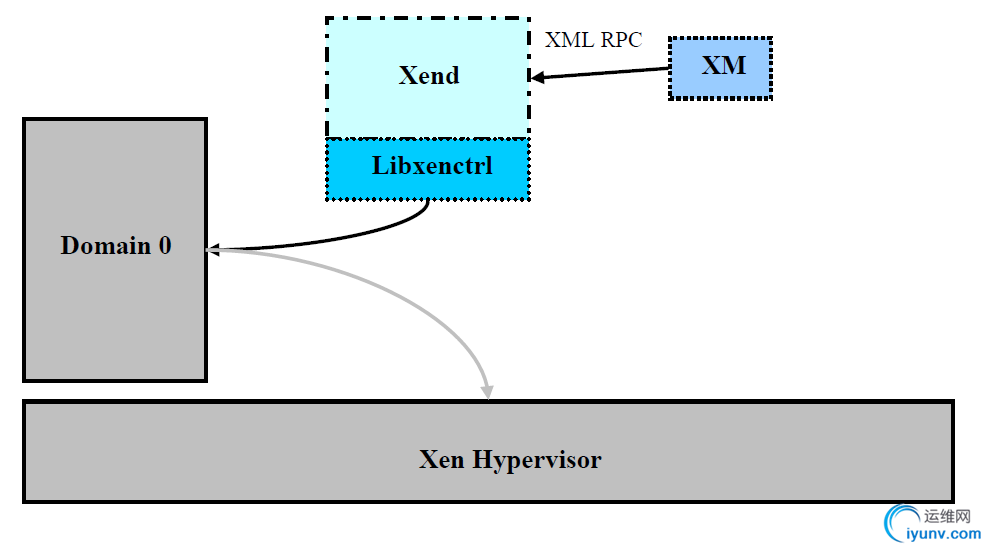

　　域管理控制一些Xen相关的进程统称域管理控制进程。这些进程在域0虚拟机中，用于管理和控制整个虚拟环境。下图阐述了域0外的进程和域0的关系，可以清楚的理解整体架构。

　　
　　Xend
Xend是基于Python语言的用于管理xen环境的进程。它通过libxenctrl库来访问xen hypervisor,所有要求xend处理的请求都由xm工具通过XML RPC接口发送给xend。
　　

　　XM
XM命令工具接受用户的输入，通过XML RPC发送给xend。
　　
　　Xenstored
Xenstored进程包含内存、域0和其他虚拟机之间的事件链接的注册信息，域0虚拟机通过这些注册信息同系统内的其他虚拟机建立通信频道。
　　
Libxenctrl
Libxenctrl是一个c库，用来支持xend通过域0同xen hypervisor之间的通信。域0中有个特别的驱动，用来向xen hypervisor发送请求。
　　

　　Qemu-dm
Xen环境中的每个HVM虚拟客户机需要有自己的Qemu进程，这个进程用来处理HVM虚拟客户集中所有的网络和硬盘请求，实现全虚拟化。由于Qemu要直接访问网络和IO口，所以它位于xen hypervisor的外面，也就是存在于域0中。
一个叫做Stub-dm的新工具已经在开发中，采用Stub-dm之后，不用再每个HVM虚拟客户机中都建立一个Qemu，Stub-dm可以给HVM虚拟客户机提供服务。Xen 3.3以后的版本会包含这个工具。
　　
Xen 虚拟固件
Xen虚拟固件时虚拟BIOS，插入每个HVM虚拟客户机，保证他们的操作系统在正常启动时能得到启动所需的所有标准指令。
　　
Xen操作
这部分阐明一个半虚拟化的客户机如何通过域0和xen hypervisor访问网络和存储设备。
域0和域U通信
前面提到过，xen hypervisor没有支持网络和硬盘的驱动，所以域U必须通过xen hypervisor同域0通讯，进而完成网络和硬盘操作。下面的例子是PV虚拟客户机想硬盘中写入数据的过程。
PV虚拟客户机的PV块设备驱动收到一个像本地磁盘中写入数据的请求，它先通过xen hypervisor将数据写入内存的合适位置(PV虚拟客户机和域0共享内存)，域0和域U之间的事件信道，允许他们通过xen hypervisor进行域间的异步中断。域0收到xen hypervisor发来的中断，中断使得PV后端块设备驱动到域0和域U共享内存中读取合适的数据，内存中的数据通过域0写入硬盘。
事件信道如下图所示，图中域0和域U之间的直接连接表示事件信道。实际上，事件信道要通过xen hypervisor使用xenstored中注册过的特定中断来实现域0和域U之间通过本地内存进行数据共享。
图示详细的说明了整个过程。

　　
　　
　　Glossary
C: http://www.cprogramming.com/; a computer programming language
Daemons: http://en.wikipedia.org/wiki/Daemon_(computer_software); a program running in the background rather than under direct control of a user
Driver: http://en.wikipedia.org/wiki/Device_driver; program allowing software to interact with hardware
Full Virtualization: http://en.wikipedia.org/wiki/Full_virtualization; a virtual machine not aware of its virtualization
Interrupt: http://en.wikipedia.org/wiki/Interrupt; signal from hardware to software requesting a specific action in software
Kernel: http://en.wikipedia.org/wiki/Linux_kernel; the central component of a computer operating system
Paravirtualized: http://en.wikipedia.org/wiki/Paravirtualization; virtual machine running on a hypervisor that is aware of it being virtualized]
Python: http://www.python.org/; a dynamic object oriented programming language
ROM BIOS: http://en.wikipedia.org/wiki/BIOS; software instructions run on a machine when turned on
XML PRC: http://www.xmlrpc.com/; method for an application to leverage another application using HTTP for the remote procedure call and XML as the encoding
