Xen虚拟机动态迁移法

lb5645284

首先对动态迁移时涉及到的服务器做一下介绍，它们是：　　·hostA ：一个linux NFS 服务器，通过网络为XenDomain提供存储空间。
　　·hostB ：一个Xen主机服务器，它使用NFS导出的目录运行一个客户机Domain：Ubuntu Fuwa 。
　　·hostC ：一个Xen主机服务器，它是来自hostB 服务器的客户机Domain 即Ubuntu Fuwa 的迁移目的地。

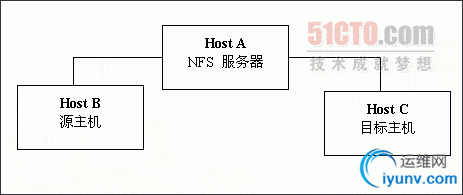

　　下图向我们展示了具体配置情况：

　　⒈ 动态迁移要求共享存储器。现实中，除了第一节所提要求外，对网速的最低要求是100MB。为了共享存储器，我们将在我们在上图顶部的Xen主机上建立一个NFS服务器，欲迁移的Domain使用的就是NFS 服务器上的共享存储器空间。
　　⒉ 编辑/etc /exports 文件，加入下面一行来导出存储器目录：
　　# /xen-storage *(r，sync，no_root_squash)
　　⒊ 保存文件，并重启NFS 服务器。将NFS 服务器添加到该服务器的服务中，并设为系统重启时运行：
　　# service nfs startchkconfig nfs on
　　⒋ 我们将建立两个Xen 服务器，并让他们使用NFS 服务器提供的存储器。为了挂载导出目录，需要为两个Xen 服务器都添加安装点：
　　# mount hostB:/xen-storage
　　#- mount hostC:/xen-storage
　　⒌ 修改Xend配置文件，以允许动态迁移。编辑/etc/xen/xend-config.sxp 文件，并确保以下两行没有被注释掉：
　　(xend-relocation-port 8002)
　　(xend-relocation-address '')
　　其作用是启动Xen 守护进程，以侦听和响应动态迁移的各种请求。
　　⒍ 建立一个运行在NFS 服务器存储器上的Xen Domain，并在hostB上启动该客户机Domain。并让该客户机Domain使用以下配置：
　　cat > /home/pchaganti/xen-images/ubuntu_fuwa_nfs_domU.cfg <<"EOF"
　　kernel = "/boot/vmlinuz-2.6.16.38-xenU"
　　memory = 256
　　name = "ubuntu_fuwa_nfs_domU"
　　vif = [ 'ip=192.168.1.111' ]
　　nfs_server = '192.168.1.67'
　　nfs_root = '/xen-storage'
　　root = '/dev/nfs'
　　EOF
　　⒎ 现在，我们有了一个运行于hostB的客户机Domain，它使用NFS 导出的目录进行存储。我们可以在hostB上运行下列命令来检查该Domain的运行是否正常：
　　⒏ 接下来，我们将这个客户机Domain动态迁移至hostC 服务器，为此可能需要几分钟的时间。如果迁移失败，会在控制台显示一个指示失败的消息。
　　# xm migrate --live ubuntu_fuwa_nfs_domU hostC
　　⒐ 以上就是将正在运行的Domain动态迁移至另一个Xen 服务器的全部工作！现在使用xm命令来显示当前运行于hostB 和hostC 这两个服务器上的Domain，您将发现，所迁移的Domain目前只能在hostC 服务器上找到，列出的正在hostB服务器上运行的Domain中已经找不到被迁移的Domain的影子了。
　　相关说明
　　动态迁移就是在“带电”情况下，将一个虚拟机从一个物理主机移动到另一个物理主机的过程。该过程不会对最终用户造成明显的影响，从而使得管理员能够在不影响用户正常使用的情况下，对物理服务器进行离线维修或者升级。
　　需要注意的是，要想改变Domain的运行地点，必须修改默认的Xend配置文件。此外，要使所做的修改在主机上生效，必须重新启动Xen 服务器所在的主机。 我们需要修改以下配置：
　　·Xend-relocation-server ：该标志用于启用/取消服务器迁移功能。默认时，该标志设为no ，即不允许改变服务器的位置。在迁移过程中，Domain虚拟内存将变成未经任何加密的原始形式。所以，在不可信的网络上启用该选项时一定要倍加小心。
　　·Xend-relocation-port ：xend守护进程通过该端口进行迁移。这个端口的缺省值是8002。
　　另外，还有两个无需修改的参数，当在企业部署环境进行迁移时也要注意一下：
　　·Xend-relocation-address ：该标志将Domain的迁移限制到特定的接口上。指定的地址是侦听用于Domain迁移的入局连接的接口地址。只有启用xend-relocation-server参数后，才会用到这个标志。
　　·Xend-relocation-hosts-allow：这个标志定义了允许跟迁移端口进行通信的主机。其值为一个由空格分隔的正则表达式序列。如果该值为空，那么将允许全部输入连接，否则，该值要么与一个IP地址相匹配，要么与一个完整域名相匹配。
　　事实上，从hostB到hostC的迁移过程，是分为多个阶段进行的，如下所示：
　　第一阶段：迁移之前。
　　这时，Fuwa Domain运行于hostB，并且是一个活动的Domain。
　　第二阶段：预定。
　　在hostB上发出一个迁移请求，然后检查和确认在hostC上可用的资源。然后，Xend在hostC上按照所需的尺寸准备一个VM容器。如果Xend无法在hostC上获得所需的资源，那么一切就此结束。该Domain依旧运行在hostB上，就像什么事情也没发生一样，此次迁移尝试就此放弃。
　　第三阶段：重复预拷贝。
　　先将所有内存页面从hostB传送到hostC，然后继续传输在先前传送过程中发生变化的页面。最终，所以页面都被拷贝到hostC。
　　到第三阶段为止，Fuwa Domain仍然正常运行于hostC之上。
　　第四阶段：中止并拷贝。
　　在hostB上运行着的Domain被挂起，其所有网络流量也被重定向至hostC。这个阶段结束后，除了在hostB上有一个挂起的Domain外，hostB上还有了这个被挂起的Domain的副本。这时，hostB上被挂起的Domain还可以作为原始副本，万一这一步失败，它还能在hostB上恢复运行。
　　第五阶段：交付。
　　如果这一步没有错误或失败的话，hostC会向hostB发送一个指示信息，指出它已经拥有了一个跟hostB完全一致的Domain映像。现在，hostB将从它的Xen 服务器中删除该Domain。从这时起，hostC将成为这个Domain的第一宿主机。
　　在第四阶段至第五阶段期间，Fuwa Domain处于停机状态。
　　第六阶段：激活。
　　在hostC上激活被迁移的Domain。该Domain内部的全部设备驱动程序现在关联至新的机器上。至此，Fuwa Domain又在hostC上复活了。
　　这些步骤都是在幕后进行的，正是这一系列默默无闻的操作，才使得迁移能够如此平稳的和无缝的过渡！
　　四、结束语
　　本章我们研究了迁移Xen客户机Domain的两种方式：存储还原法和动态迁移法。前一种方法类似便携式计算机的深度休眠，它先将捕获的domain运行状态作为映像存放在磁盘上，之后再用该映像对这个domain 进行还原。后一种方式以最少的中断和停机时间来动态改变处于运行状态中的domain的运行位置。综合使用这两种迁移方法，定能使虚拟化技术的功效更上一层楼。
