发表于 2012 年 10 月 19 日 由Steven　　本文将根据设计文档结合和之前创建的XenServer 资源池, 介绍CloudStack高级网络资源域的创建过程。
　　Step1. 选择高级网络模式, 单击下一步.

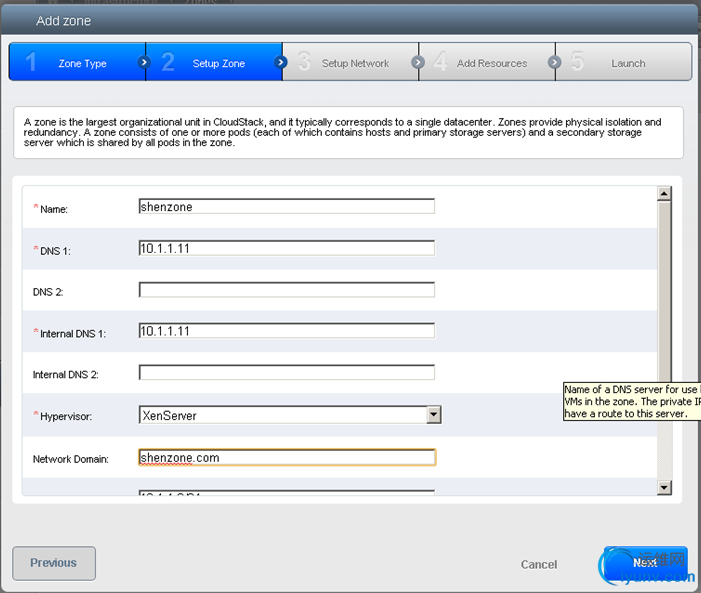

　　Step2. 配置域信息.
　　域名称: shenzone
　　DNS: 10.1.1.11
　　Hypervisor 类型: XenServer
　　网络域: shenzone.com
　　来宾网络CIDR: 192.168.100.0/24
　　公共: 是

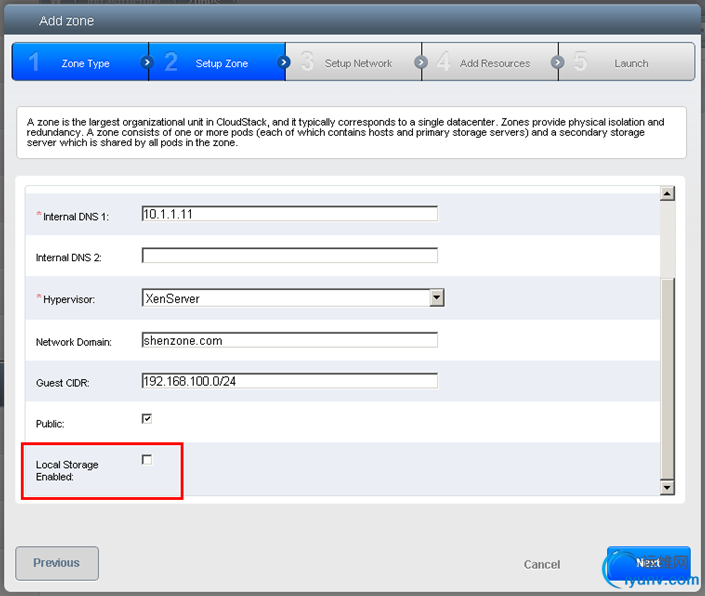

　　注: 此处可以设置是否使用本地存储作为主存储

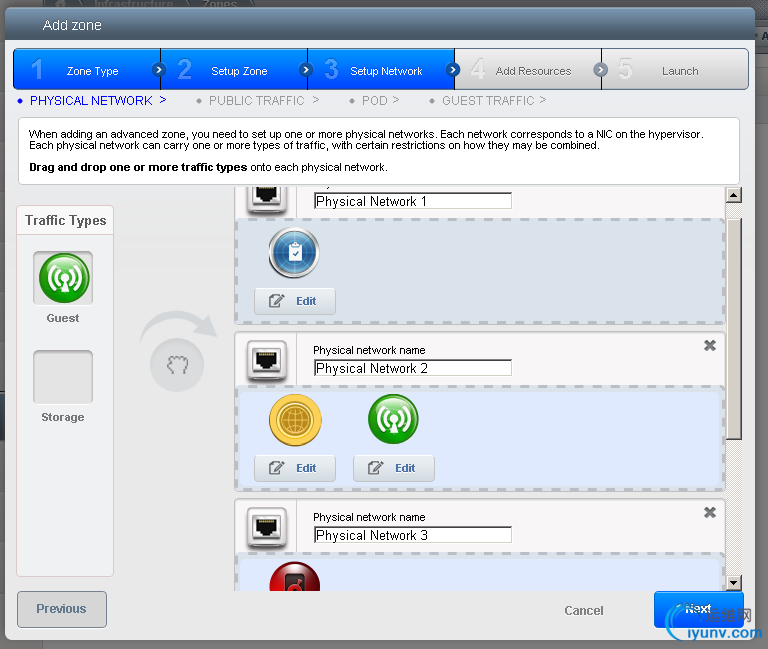

　　Step3. 网络配置.
　　根据设计托动相应图标到, 对应的物理网络.
　　物理网络1: 管理网络.
　　物理网络2: 公共网络, 来宾网络.
　　物理网络3: 存储网络.

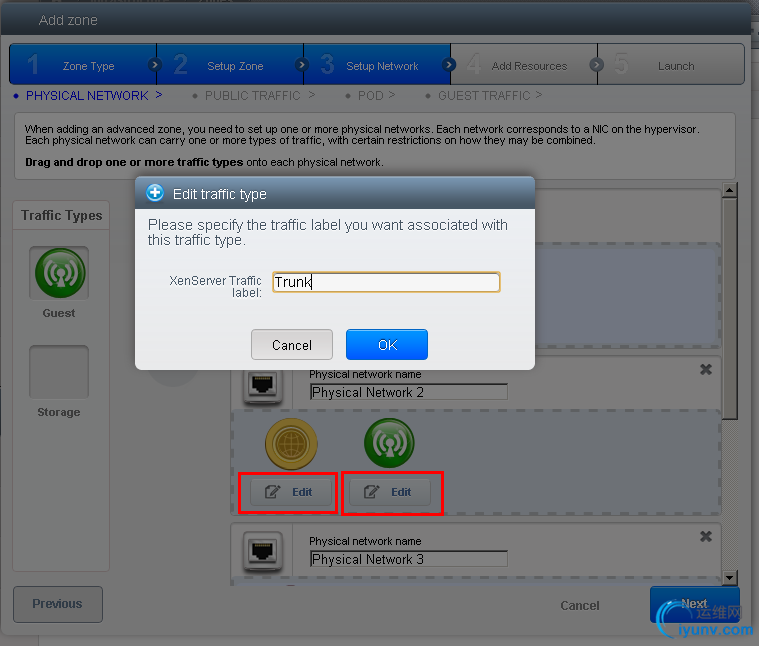

　　并根据设计, 设置逻辑网络对应前文创建好的XenServer资源池网络的流量标签.
　　管理网络: Management
　　公共网络/来宾网络: Trunk
　　存储网络: Storage


　　
　　Step4. 设置公共网络.
　　如果是公有云, 这里设置ISP提供的外网IP地址.
　　如果是企业私有云, 这里设置可路由的内网IP地址或外网IP地址.
　　Vlan91 IP：111.111.101.0/24
　　Vlan92 IP：111.111.102.0/24

　　Step5. 设置管理网络
　　根据设计, 对Rack01进行配置.
　　Pod 名称: Rack01.
　　预留网关: 172.16.101.1
　　预留子网掩码: 255.255.255.0
　　预留起始IP: 172.16.101.151
　　预留结束IP: 172.16.101.200

　　备注:
　　172.16.101.10 – 172.16.101.150 100个地址 预留给XenServer 服务器管理网.
　　172.16.101.151 – 172.16.101.200 50个地址预留给SystemVM 虚拟机.
　　
　　Step6. 来宾网络设置.
　　根据设计和交换机上vlan配置.
　　此处设置vlan 301 -500.

　　Step7. 存储网络配置.
　　根据设计Rack01 的存储网络为
　　Vlan ID: 12
　　IP: 10.1.2.11.
　　交换机上已配置XenServer 连接端口为access vlan 12 ,所以此处不用设置vlan id。

　　备注:
　　10.1.2.10 – 10.1.2.150,  100+IP 预留给存储和XenServer的存储网络IP
　　10.1.2.151 – 10.1.2.200 50个IP预留给SSVM虚拟机（注: 一般情况只会使用1个ip地址）.

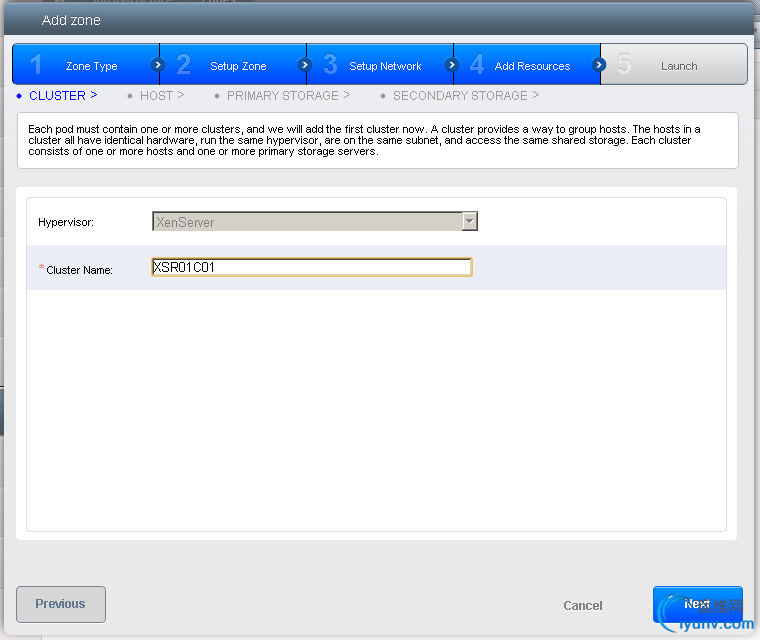

　　Step8. 配置XenServer 群集.
　　根据设计文档, 填写XSR01C01. 单击下一步继续.

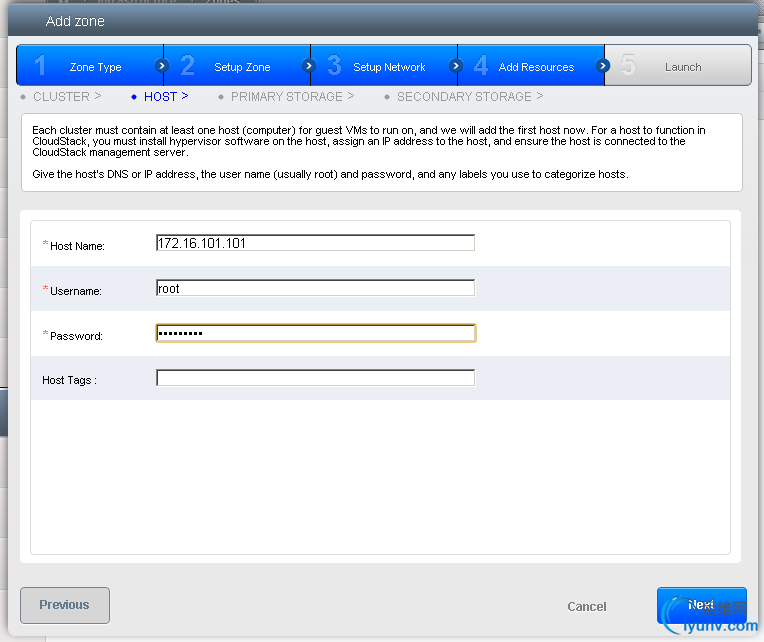

　　Step9. 添加XenServer群集到CloudStack.
　　根据设计文档, 填写Rack01 Cluster01的XenServer群集配置信息.
　　主机名称: 172.16.101.101
　　用户名: Root
　　密码 : P@ssw0rd

　　
　　Step10. 主存储设置.
　　根据设计文档, 填写Rack01 Cluster01 主存储01配置.
　　名称: R01C01P01
　　协议: NFS
　　服务器地址: 10.1.2.11
　　路径:/NFS/R01C01P01
　　Step11 配置二级存储.
　　根据设计文档, 配置shenzone资源域的二级存储.
　　NFS 服务器: 192.168.0.11
　　路径: /NFS/SZS01

　　Step12. 执行配置.

　　经过以上步骤，已经完成CloudStack + XenServer 高级网络的安装和配置。
　　受文档长度限制, 这里简单检查确认配置成功.
　　step1. 检查主机添加是否正确.

　　step2. 5分钟后，检查系统虚拟机是否自动创建及运行.

　　step3. 再过5分钟后，检查默认CentOS模板是否正确下载及安装.

　　经上述确认，全部正常后。可以继续ISO镜像上传，VM 创建，模板制作等后续操作和配置。
