【OpenStack】Quantum（G版）中的安全组

luoson1

　　声明：

本博客欢迎转发，但请保留原作者信息!

新浪微博：@孔令贤HW；

博客地址：http://blog.iyunv.com/lynn_kong

内容系本人学习、研究和总结，如有雷同，实属荣幸！
　　


　　更新记录：
　　2013.06.27 增加在ovs plugin使用安全组以及在Nova使用Neutron安全组时需要的配置说明





1.介绍
　　在Grizzly版中，安全组从Nova移植到了Quantum。有几个特性：

1. 后向兼容。从F版升级到G版，仍然可以用F版Nova的API进行安全组的操作。

2. 同时支持ingress和egress（即入口和出口规则），但通过Nova API仅支持ingress规则。

3. 安全组作用于Quantum中的Port，而不再是原来Nova中的虚拟机。

4. 允许在虚拟机运行期修改安全组

5. 每个租户（tenant, 在G版的Keystone中又叫project）都有默认的安全组



安全组行为：

1. 如果没有指定ingress规则，则不允许任何数据包进入；

2. 如果没有指定egress规则，则不允许任何数据包出去；

3. 新建一个安全组时，会自动增加一条规则，允许所有的数据包出去

4. 每个租户的默认安全组，允许租户的虚拟机之间内部通信；允许租户虚拟机对外通信；不允许外界数据流进入租户的虚拟机。





2.使用流程
　　1. Quantum

a. 创建一个port

b. 给port关联一个安全组

c. 如果要创建的虚拟机有多个网卡，那么可以重复a,b

d. 创建虚拟机，指定上面创建的port

e. 现在，你有了一个虚拟机，并且虚拟机上的网卡通信受安全组规则的约束



2. Nova

a. 用户要通过Nova的API创建一个虚拟机，并且为虚拟机关联安全组

b. Nova调用Quantum创建port，为port关联安全组

c. Nova使用port的信息创建虚拟机





3.实现
　　其实，Quantum的安全组实现（在LinuxBridge和OVS上），与F版的实现基本一样，都是通过iptables。



G版中为安全组增加了两个新的资源：security_group和security_group_rule，同时为Port增加一个新的属性：security_group。为了保证兼容，在创建network、创建port、创建安全组时都会先看租户是否有默认的安全组，如果没有则新建，并且在新建的默认安全组中同时会新建两条规则：允许同一个安全组内的成员通信；允许安全组内的成员对外通信。对于租户新创建的安全组也会做同样的事情。



先来看下安全组相关的类的设计，以OVS安全组实现为例：



server端有三个主要的类：

OVSBridgePluginV2：接口业务处理

AgentNotifierApi：是plugin与agent通信的帮助类

OVSRpcCallbacks：负责处理agent的请求

而蓝色的框是上述三个类为了实现安全组功能需要继承的父类。



agent端有两个主要的类：

OVSQuantumAgent：处理server端发来的请求

OVSPluginApi：是agent与plugin通信的帮助类

同样，蓝色的框是上述两个类为了实现安全组功能需要实现的父类。SecurityGroupAgentRpcMixin是SecurityGroupAgentRpcCallbackMixin类需要调用的类，它又会调用SecurityGroupServerRpcApiMixin类向server端发送消息。



对于创建安全组以及创建安全组规则来说，server端只是在数据库中记录数据而已，不涉及与agent的通信。真正涉及plugin与agent通信的操作有以下几个：





3.1. 指定安全组创建虚拟机（不指定port）
　　这里要注意的是，如果指定port，同时又指定了安全组，那么只会使用port上的安全组规则，而忽略用户指定的安全组。也就是说，如果指定了安全组创建虚拟机，那么就不要指定port。



创建虚拟机，如果不指定port，那么Nova会自动调用Quantum的创建Port接口，在指定的network上（如果不指定network，则在租户的所有network上，包括共享network）创建port，同时指定安全组信息。这样Quantum在创建port时就会记录port与安全组的关联关系。同时，调用上面server端蓝色框SecurityGroupAgentRpcApiMixin类的security_groups_member_updated方法，向名为“q-agent-notifier-security_group-update”，类型为fanout的exchange上发送消息，消息的参数就是安全组标识。



所有的quantum l2 agent都会收到该消息，是在上图agent端蓝色框SecurityGroupAgentRpcCallbackMixin类中处理，该类又调用了SecurityGroupAgentRpcMixin对象进行处理。处理逻辑是这样的：如果该节点上所有port都没有引用入参中的安全组，不处理；否则，就要重新刷新本节点的iptables规则。那么，根据什么刷新呢？



其实，agent又会调用上述agent端蓝色框SecurityGroupServerRpcApiMixin对象的security_group_rules_for_devices方法，向server端获取本机ports最新的安全组规则信息，即由上述server端蓝色框SecurityGroupServerRpcCallbackMixin对象处理。



整个处理流程就是按照上图的箭头指示进行。





3.2. 创建/删除port
　　其实上述创建虚拟机的流程中已经包含了创建port的过程。而删除port的过程与创建port是一样的。流程图如下：







3.3. 更新port
　　更新port与port的创建和删除走的不是一个通道。更新port走的是server与agent的port_update接口（而不是security_groups_member_updated）。而在agent端的port_update方法中，其实还是调用agent端蓝色框SecurityGroupServerRpcApiMixin对象的security_group_rules_for_devices方法更新本机的iptables规则。





3.4. agent发现有新的device

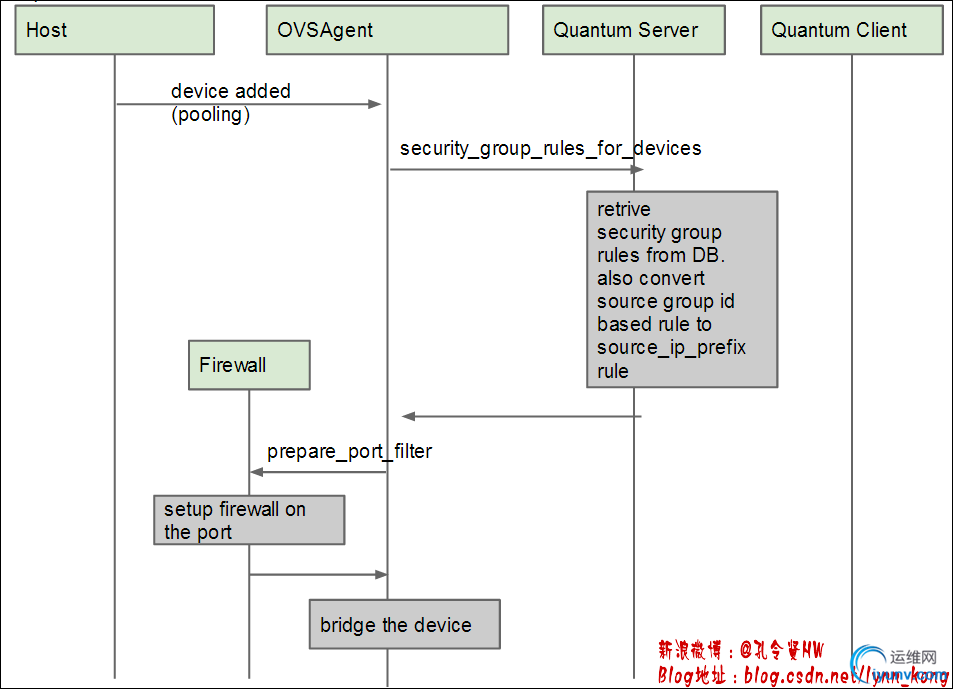

　　当agent发现本节点有新的device出现时，也会调用agent端蓝色框SecurityGroupServerRpcApiMixin对象的security_group_rules_for_devices方法更新本机的iptables规则。流程图如下：







3.5. 添加/删除安全组规则
　　添加/删除安全组规则时，调用上面server端蓝色框SecurityGroupAgentRpcApiMixin类的security_groups_rule_updated方法，向名为“q-agent-notifier-security_group-update”，类型为fanout的exchange上发送消息，消息的参数就是安全组标识。agent的处理参见创建虚拟机时的处理，只是判断条件略有不同，具体请自行阅读代码。
　　



4、配置
　　使用ovs plugin时，要想安全组功能生效，需要在plugin的配置文件中配置：
　　

[SECURITYGROUP]
firewall_driver=quantum.agent.linux.iptables_firewall.OVSHybridIptablesFirewallDriver
　　否则，ovs plugin不会支持security-group extension的（默认的配置是quantum.agent.firewall.NoopFirewallDriver）。
　　


　　在Nova中要使用Neutron的安全组功能，也需要在nova.conf中配置：

[DEFAULT]
security_group_api=quantum
　　同时，在Nova中要配置：firewall_driver = nova.virt.firewall.NoopFirewallDriver（默认配置：firewall_driver=nova.virt.libvirt.firewall.IptablesFirewallDriver）
　　




5.与其它云平台安全组功能对比





5.1. Security Group for Amazon VPC
　　使用Amazon的VPC功能，当把虚拟机加入一个VPC时，可以指定虚拟机所属的安全组（最多指定5个，注意区分安全组规则与子网规则）。如果不指定，虚拟机会关联一个默认的安全组。



简单说一下安全组规则和子网规则的区别：
　　安全组规则
　　Network ACL
　　作用在虚拟机层面（第一层防护）
　　作用在子网(subnet)层面（第二层防护）
　　只能设置“允许”规则
　　支持“允许”规则和“禁止”规则
　　允许返回的数据包，无视规则
　　仅允许返回规则允许的数据包
　　在允许数据包通过之前会检测全部规则
　　在允许数据包通过之前会按顺序检测规则
　　在创建虚拟机阶段指定安全组，或在虚拟机运行时动态关联安全组
　　自动作用在子网中的虚拟机上
　　

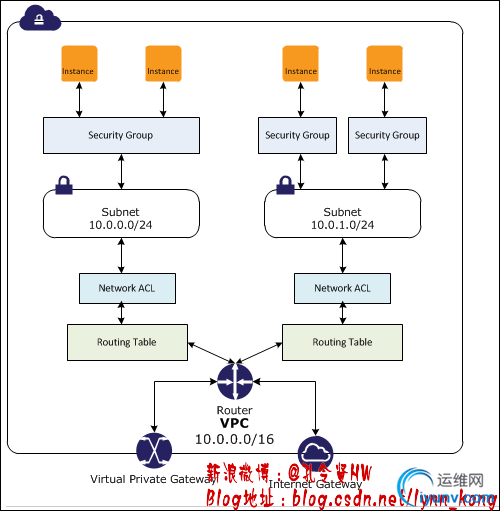

以一个图示可能会表达得更清楚：





VPC中安全组的约束：

1. 在一个VPC中可以创建最多100个安全组，每一个安全组中可以添加最多50条规则。如果你想为虚拟机添加超过50条的安全组，那么只能为虚拟机关联最多不超过5个安全组；

2. 只能指定“允许通过（allow）”的规则

3. 支持ingress和egress

4. 默认情况下，安全组不允许进入数据包

5. 默认情况下，安全组允许所有数据包出去

6. 同一个安全组中的虚拟机之间默认相互不能通信（而默认安全组除外，因为默认安全组中有相应的允许规则）

7. 虚拟机创建之后，可以动态的修改其所属的安全组

8. 每个VPC中都有一个默认的安全组，而这个默认安全组的行为是：a. 不允许外来数据包进入（本安全组内虚拟机之间通信除外）；b. 允许出去的数据包；c. 安全组内虚拟机之间互通。当然，可以通过接口改变默认安全组的行为。



说了这么多，这里说的安全组是指VPC内的安全组，与普通EC2场景中使用的安全组是不同的概念，而且相互之间也不能引用。它们之间的区别：
　　EC2场景
　　VPC场景
　　每个用户在每一个region下可以创建最多500个安全组
　　每个用户在每个VPC中可以创建最多100个安全组
　　每个安全组最多有100条规则
　　每个安全组最多有50条规则
　　仅支持ingress规则
　　同时支持ingress和egress规则
　　虚拟机关联的安全组数目无上限
　　每个虚拟机最多关联5个安全组
　　可以引用其他帐户的安全组
　　只能引用你VPC中的安全组
　　虚拟机创建后，不能修改它的安全组
　　可动态修改
　　增加规则时，不必指定协议（协议仅支持TCP，UDP，ICMP）
　　增加规则时，协议是必选的，且支持标准协议端口
　　

VPC中安全组命令和API：
　　描述
　　命令
　　API
　　创建安全组
　　ec2-create-group
　　CreateSecurityGroup
　　添加安全组规则
　　ec2-authorize
　　AuthorizeSecurityGroupIngress

AuthorizeSecurityGroupEgress
　　查询安全组
　　ec2-describe-group
　　DescribeSecurityGroups
　　修改虚拟机所属的安全组
　　ec2-modify-instance-attribute
　　ModifyInstanceAttribute
　　删除安全组规则
　　ec2-revoke
　　RevokeSecurityGroupIngress

RevokeSecurityGroupEgress
　　删除安全组
　　ec2-delete-group
　　DeleteSecurityGroup
　　

5.2. CloudStack Securitygroup
　　在CloudStack 3.0.3 -3.0.5中，安全组只能使用在basicnetworking中，后续的版本中才能在advancednetworking中使用。其实在advancednetworking中，可以通过创建不同的guest network来达到网络隔离的目的。



租户的默认安全组的规则：1. 允许所有数据包出去；2. 不允许任何数据包进入。默认安全组的行为也可以修改。

租户创建的安全组数量无上限，安全组的规则数目无上限，虚拟机关联的安全组数量也无上限。

虚拟机关联安全组后，不能退出该安全组。

可以在虚拟机运行或停止状态修改安全组规则，即时生效。
