LVS负载均衡的简单实现

oi622

1、理论部分

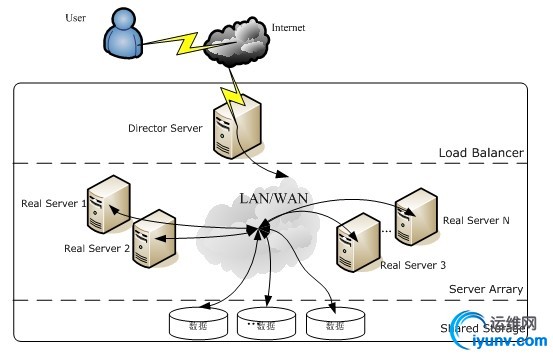

1.1、LVS的架构
调度层（Director）:

集群层（Real Server）
共享层
1.2、LVS的三种工作模式
1）DR模式
- MAC层实现
- Director将请求的数据包目标MAC改为Real Server的MAC地址
- 数据直接返回客户端
2）NAT模式
- IP层实现
- Director将请求的目标IP改为Real Server的IP
- 数据返回在Director将源IP还原
3）TUN模式
- 类似于VPN实现
- Director建立加密IP隧道转发到Real Server
- 数据直接返回客户端

1.3、LVS的IP分类

1）VIP（Virtual IP）

- VIP每台机都需要配置

- IP用于内网通讯并对外提供服务

2）DIP（Driector IP）
- DIP设置于Driector服务器
- 分内外网IP，内网IP用于内部通讯，外网IP用于NAT模式的外网
3）RIP（Real IP）
- RIP设置于Real服务器
- 只有内网IP，IP只用于内网通讯
1.4、LVS的调度算法：
1）轮叫调度（Round Robin，简称RR）
2）加权轮叫（Weighted Round Robin，简称WRR）
3）最少链接（Least Connection，简称LC）
4）加权最少链接（Weighted Least Conncetions，简称WLC）
2、实验部分
2.1、实验前提

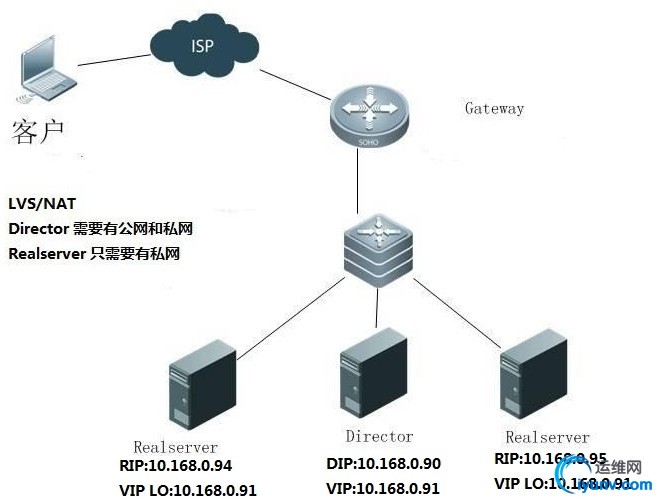

2.1.1、主机信息
Dr:
director ipaddress=10.168.0.90
vip ipaddress=10.168.0.91
hostname=dr
Rs1:
real ipaddress=10.168.0.94
vip-lo ipaddress=10.168.0.91
hostname=rs1
Rs2:
real ipaddress=10.168.0.95
vip-lo ipaddress=10.168.0.91
hostname=rs2
2.1.2、yum源安装
In Real Server

1	yum install -y httpd

In Director

1	yum install -y ipvsad

2.2、NAT模式配置

vim增加/usr/local/sbin/lvs_nat.sh

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19

#! /bin/bash # director 服务器上开启路由转发功能: echo 1 > /proc/sys/net/ipv4/ip_forward # 关闭icmp的重定向 echo 0 > /proc/sys/net/ipv4/conf/all/send_redirects echo 0 > /proc/sys/net/ipv4/conf/default/send_redirects echo 0 > /proc/sys/net/ipv4/conf/eth0/send_redirects echo 0 > /proc/sys/net/ipv4/conf/eth1/send_redirects # director 设置nat防火墙 iptables -t nat -F iptables -t nat -X iptables -t nat -A POSTROUTING -s 10.168.0.0/24  -j MASQUERADE # director设置ipvsadm IPVSADM='/sbin/ipvsadm' $IPVSADM -C $IPVSADM -A -t 192.168.0.11:80 -s lc -p 300 $IPVSADM -a -t 192.168.0.11:80 -r 10.168.0.94:80 -m -w 1 $IPVSADM -a -t 192.168.0.11:80 -r 10.168.0.95:80 -m -w 1

运行脚本：

1	sh /usr/local/sbin/lvs_nat.sh

2.2、DR模式配置
In Director
vim增加/usr/local/sbin/lvs_dr.sh

1 2 3 4 5 6 7 8 9 10 11 12

#! /bin/bash echo 1 > /proc/sys/net/ipv4/ip_forward ipv=/sbin/ipvsadm vip=10.168.0.91 rs1=10.168.0.94 rs2=10.168.0.95 ifconfig eth0:0 $vip broadcast $vip netmask 255.255.255.255 up route add -host $vip dev eth0:0 $ipv -C $ipv -A -t $vip:80 -s rr $ipv -a -t $vip:80 -r $rs1:80 -g -w 1 $ipv -a -t $vip:80 -r $rs2:80 -g -w 1

In Real Server
vim增加/usr/local/sbin/lvs_dr_rs.sh

1 2 3 4 5 6 7 8

#! /bin/bash vip=10.168.0.91 ifconfig lo:0 $vip broadcast $vip netmask 255.255.255.255 up route add -host $vip lo:0 echo "1" >/proc/sys/net/ipv4/conf/lo/arp_ignore echo "2" >/proc/sys/net/ipv4/conf/lo/arp_announce echo "1" >/proc/sys/net/ipv4/conf/all/arp_ignore echo "2" >/proc/sys/net/ipv4/conf/all/arp_announce

运行脚本：
In Director

1	/usr/local/sbin/lvs_dr.sh

In Real Server

1	sh /usr/local/sbin/lvs_dr_rs.sh
