lvs负载均衡， ipvs的NAT模式，DR模式的实现

uth5321

lvs是一种集群技术，采用IP负载均衡技术和基于内容请求分发技术。调度器（Director）具有很好的吞吐率，将请求均衡地转移到不同的服务器上处理，且调度器自动屏蔽掉服务器的故障，从而将一组服务器构成一个高性能的、高可用的虚拟服务器。
lvs的用户空间的命令行管理工具为ipvsadm，ipvs是工作在内核中netfilter的INPUT的钩子函数上，对进入的报文在没有进入用户空间前，对这些报文进行操作。

lvs的工作类型有四种，分别是lvs-nat，lvs-dr，lvs-tun和lvs-fullnat。最常用的为前两种（lvs-nat，lvs-dr）。
lvs-nat：是一种最简单的方式，所有的RealServer将自己的网关指向Director。客户端请求的都是Director上的IP，然后报文到Director上以后经过DNAT转换，把请求Director的报文重新封装成报文，以Director的IP为源地址，然后请求RS（RealServer），RS直接响应给Director，然后由Director把结果发给客户端。简单来说就是：多目标的DNAT(iptables)，它通过修改请求报文的目标IP地址(同时可能会修改目标端口)至挑选出某RS的RIP地址实现转发；

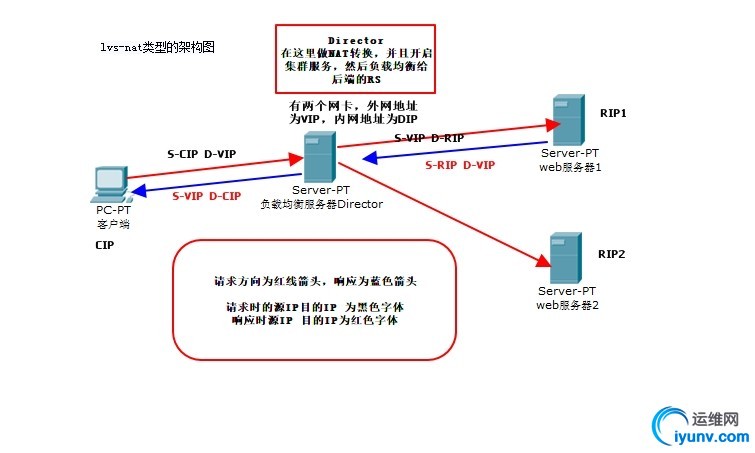

lvs-nat类型的结构图：




lvs-nat的特点：
  (1)RS应该和DIP应该使用私网地址，且RS的网关要指向DIP；
  (2)请求和响应报文都要经由director转发；极高负载的场景中，director可能会成为系统瓶颈；
  (3)支持端口映射；
  (4)RS可以使用任意操作系统（OS）；
  (5)RS的RIP和Director的DIP必须在同一IP网络；

   优点：实现方便简单，也容易理解；

   缺点：Director会称为一个优化的瓶颈，所有的报文都要经过Director，如果Director坏掉，后果很严重

lvs-dr：是通过修改请求中的目标MAC地址进行转发的；

lvs-dr的特点：

(1) 保证前端路由器将目标IP为VIP的请求报文发送给director，后端的RS要能以VIP的地址响应给客户端;

        解决方案：
                静态绑定
                arptables
                修改RS主机内核的参数
  (2) RS的RIP可以使用私有地址；但也可以使用公网地址；
  (3) RS跟Director必须在同一物理网络中；
  (4) 请求报文经由Director调度，但响应报文一定不能经由Director；
  (5) 不支持端口映射；
  (6) RS可以大多数OS；
  (7) RS的网关不能指向DIP；

   为了让RS的不响应VIP的ARP响应，需要配置arp_ignore=1  别人来请求时，当别从哪个接口进入，就让那个接口的地址响应，如果不是就不响应；arp_announce=2只让自己的物理网卡的地址通告给别人；为了让RS以VIP为源地址把报文发送给客户端，RS的RIP在物理网卡上，VIP在lo（虚拟的设备）上，报文出去时要定义走lo这个设备，就是加一条路由（route add -host VIP dev lo：0）这样就能保证RS响应客户端时的源IP为VIP。

lvs-tun：就是IP隧道，就是将一个IP报文再封装一个IP报文的首部，这样可以使得目标为一个IP地址的数据报文能被封装和转发到另一个IP地址。

lvs-fullnat：就是在报文进来时做SNAT和DNAT。

后两种不是很常见就不详细说了

lvs-dr的架构图

这只是一个大概的图，DIP,VIP,RIP同一网段的是这样

DIP,VIP,RIP不同网段的架构图为：

下面是一个lvs-nat的示例：
用物理机作为测试机，作为客户端，172.16.249.123这台机器为Director，它有两块网卡，一块配置172.16.249.123为外网地址，另一块配置为192.168.36.1做内网地址
192.168.36.2和192.168.36.3为web服务器即为RealServer，这两台内网主机的网关指向192.168.36.1
内网的网络类型选为VMnet2，

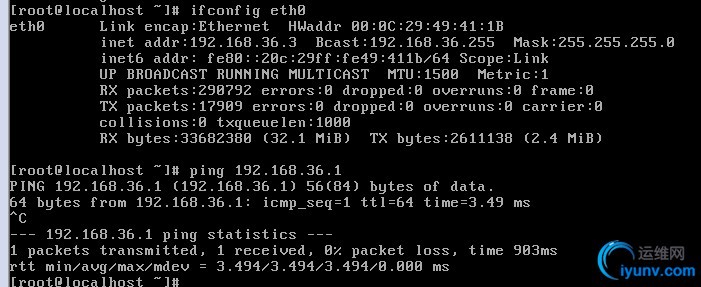

做好之后测试内网之间能不能通信，



然后为为其打开httpd服务，然互配置测试页，为了演示效果我们把两台web服务器的页面配成不同的，（实际中是一模一样的资源的）
打开httpd服务，然后测试页面内容如下：
<h1>Hello , This is 192.168.36.2</h1>
<h1>This is 192.168.36.3</h1>

为Director安装ipvsadm，把本地光盘挂上，然后写好yum源的指向
yum install ipvsadm
然后在Director上测试下，能否正常访问

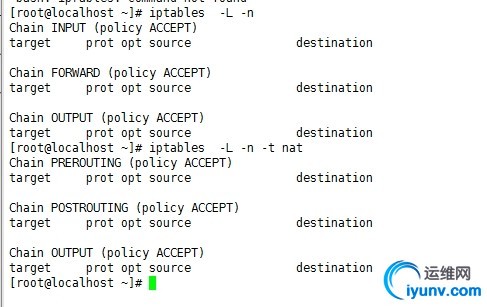

保证Director的防火墙是关的

Director的核心转发要打开


然后在Director上做ipvs规则
首先添加集群服务 ipvsadm -A  -t 172.16.249.123:80 -s rr  -t 172.16.249.123:80是指这个地址（172.16.249.123）的tcp协议的80端口开启集群服务 –s rr 指明调度器算法为论调

ipvsadm -A -t 172.16.249.123:80-s rr

然后添加集群服务中的RS（RealServer）

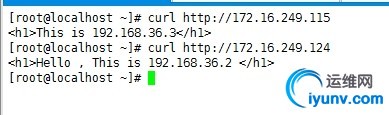

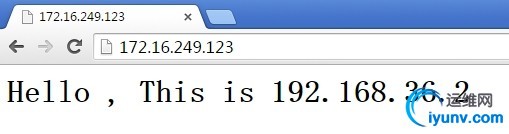

这样就做好了，然后测试下


然后你在刷新下，

但是你的httpd服务不能开启长链接，要不就会出新好几次一台RS才会换下一台

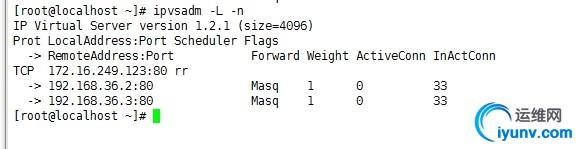

在Driector中查看下，也可以看到每个主机响应一次服务

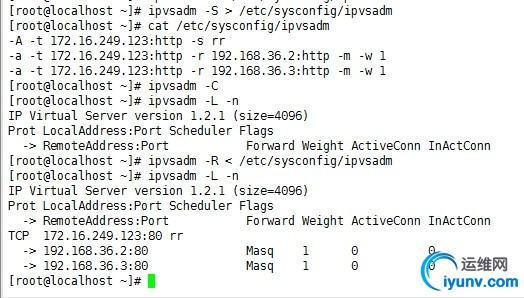

这些规则使用/etc/sysconfig/ipvsadm 把规则保存到/etc/sysconfig/ipvsadm中
ipvsadm –R <  /etc/sysconfig/ipvsadm 重载这个规则




lvs-dr的示例：
我们用VIP和DIP,RIP在同一网段来做一下，这样简单一些
首先规划Director的网卡为eth0，采用桥接模式，只使用一块网卡
地址配置为DIP：172.16.249.123网关指向172.16.0.1；VIP 放到eth0:0这个别名上172.16.249.199
RS1的网卡采用桥接，RIP1：172.16.249.115网关指向172.16.0.1；lo:0 ：VIP 172.16.249.199
RS2的网卡采用桥接，RIP2：172.16.249.124  网关指向172.16.0.1；lo:0 ：VIP172.16.249.199
首先把Director的另一块VMnet2的网卡断开，然后配置DIP为172.16.249.123，
RS1和RS2的网卡改为桥接，地址为172.16.249.115和172.16.249.124，
然后从RS上测试ping172.16.0.1   ping172.16.249.123都是通的证明网络没问题了
然后配置Director上的VIP 为172.16.249.199/32，掩码使用32位，就是让它只做负载均衡器的调度用的

这个时候RS主机ping VIP   172.16.249.199是通的

然后要限制从哪个接口进的报文，要让哪个接口去响应
Diretor的这个配置不必须，但RS的必须配置

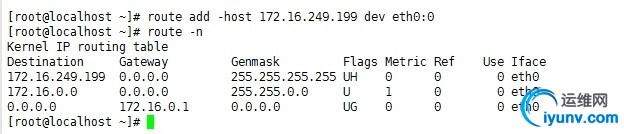

route add -host 172.16.249.199dev eth0:0

然后设置RS
首先要先加这两个参数
arp_ignore=1
arp_announce=2
然后配置VIP，和限定报文从哪个接口进就从哪个接口出去
echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore
echo 1 > /proc/sys/net/ipv4/conf/eth0/arp_ignore 为了禁用彻底，把这一个也配上
echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce
echo 2 > /proc/sys/net/ipv4/conf/eth0/arp_announce 为了禁用彻底，把这一个也配上
然后配置VIP地址
ifconfig lo:0 172.16.249.199/32 broadcast172.16.249.199 up
或者ifconfigeth0:0 172.16.249.199 netmask 255.255.255.255 broadcast 172.16.249.199 up
route add -host 172.16.249.199 dev lo:0
然后把另一台RS也这样配置
echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore
echo 1 > /proc/sys/net/ipv4/conf/eth0/arp_ignore 为了禁用彻底，把这一个也配上
echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce
echo 2 > /proc/sys/net/ipv4/conf/eth0/arp_announce 为了禁用彻底，把这一个也配上
然后配置VIP地址
ifconfig lo:0 172.16.249.199/32 broadcast172.16.249.199 up
route add -host 172.16.249.199dev lo:0
这样RS就做好了，刚才web服务已经启动了，为了确认查看80端口是否启用
然后在Director上使用RIP地址请求进行测试

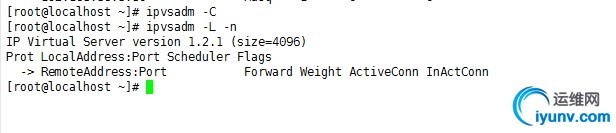

然后把Director上的以前做的规则清掉，

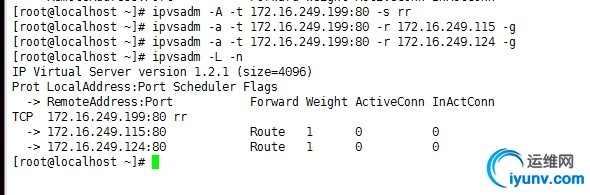

然后重新配置ipvsadm规则
ipvsadm -A -t 172.16.249.199:80 -s rr
ipvsadm -a -t 172.16.249.199:80 -r172.16.249.115 -g
ipvsadm -a -t 172.16.249.199:80 -r172.16.249.124 -g

用物理机的浏览器访问出问题了不能随时论调，隔一段时间能切换，应该是浏览器缓存问题；打开一个虚拟机测试没有问题

这样做容易出现这样的问题，在虚拟机下测试没有问题，证明这个实验是成功的，就是受网络或者浏览器的影响，


下面我们用VIP和DIP,RIP在不同网段来做一下（在物理机和Director之间加上一个路由器）

首先规划Director的网卡为eth0，采用桥接模式
地址配置为DIP：192.168.36.10 ；VIP 放到eth0:0这个别名上10.1.1.2
RS1的网卡VMnet2，RIP：192.168.36.8；lo:0 ：VIP 10.1.1.2
RS2的网卡VMnet2，RIP：192.168.36.9；lo:0 ：VIP 10.1.1.2

物理机的地址为172.16.249.100
添加一条路由
route add 10.1.1.0 mask 255.255.255.010.1.1.1
首先要有一个路由器，打开一个虚拟机打开核心转发功能，然后加入两块网卡（也可以一块网卡），类型为VMnet2，地址分别为eth1：192.168.36.1/24 ，eth1：0为10.1.1.2/24 ；一块为桥接为172.16.249.117
路由条目为

一台虚拟机做Director，一块网卡，网卡类型为VMnet2，地址eth0为DIP192.168.36.10/24
eth0:0为10.1.1.2/8
在 Director上要添加一条路由
route add  default  gw 10.1.1.1
RS的IP地址为192.168.36.8和192.168.36.9默认网关指向192.168.36.1
这样物理网络就创建好了

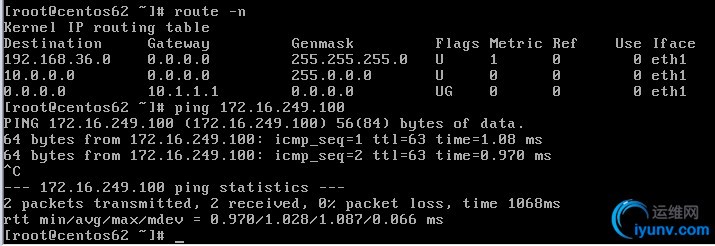

ping测试下
在 Director上是能ping通 172.16.249.110

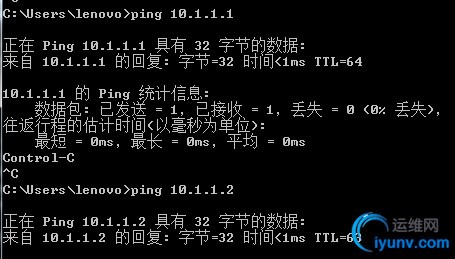

从物理机也能ping通10.1.1.2 ，

从RS上能ping通物理机



然后启动RS的80服务，就可以在Director上设置集群服务了
从Director上测试以下web服务


然后在Director上做集群服务配置，配置如下图

然后在RS 配置这两个参数
arp_ignore=1
arp_announce=2
然后配置VIP，和限定报文从哪个接口进就从哪个接口出去
echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore
echo 1 > /proc/sys/net/ipv4/conf/eth0/arp_ignore 为了禁用彻底，把这一个也配上
echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce
echo 2 > /proc/sys/net/ipv4/conf/eth0/arp_announce 为了禁用彻底，把这一个也配上
然后配置VIP地址
ifconfig lo:0 10.1.1.2/32  broadcast 10.1.1.2 up
route add -host 10.1.1.2 dev lo:0
然后把另一台RS也这样配置
echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore
echo 1 > /proc/sys/net/ipv4/conf/eth0/arp_ignore 为了禁用彻底，把这一个也配上
echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce
echo 2 >  /proc/sys/net/ipv4/conf/eth0/arp_announce 为了禁用彻底，把这一个也配上
然后配置VIP地址
ifconfig lo:0 10.1.1.2/32 broadcast 10.1.1.2 up
route add -host 10.1.1.2   devlo:0

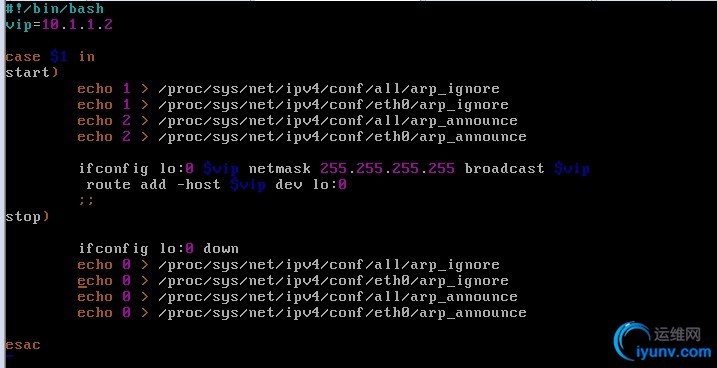

可以写到脚本里

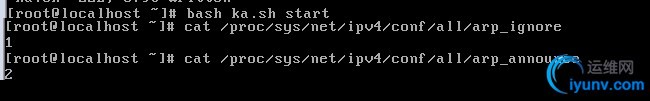

然后执行脚本，验证一下

然后进行测试

在Director上看一下，可以看到连接数是相同的

从这里可以看出来，上面DIP,VIP,RIP在同一网段时，物理机浏览器测不轮调，是因为MAC地址影响的，这里面加了个路由器，隔离了一些arp的广播报文，所以物理主机没有受到影响。

这样lvs的lvs-nat和lvs-dr的实验就做完了，如有指教和建议可以留言。
