实现高可用性网络的常用方法

sher

一、实现高可用性网络的常用方法
1.浮动静态路由
浮动静态路由是一种特殊的静态路由，通过配置一个比主路由的管理距离更大的静态路由，保证网络中主路由失效的情况下，提供备份路由。但在主路由存在的情况下它不会出现在路由表中。浮动静态路由主要用于拔号备份。
2.备份中心
为了提高网络的可靠性，VRP 使用备份中心来提供完善的备份功能：
可被备份的接口称为主接口。路由器上的任意一个物理接口或子接口都可以作为主接口，任意一个接口上的某条逻辑通道如X.25 或帧中继的虚电路也可以作为主接口。 为其它接口作备份的接口称为备用接口。路由器上的任意一个物理接口或接口上的某条逻辑通道都可以作为其它接口或逻辑通道的备用接口。对一个主接口，可为它提供多个备用接口；当主接口出现故障时，多个备用接口可以根据优先级来决定接替顺序。具有多个物理通道的接口（如 ISDN BRI 和ISDN PRI 接口）可以通过DialerRoute 来为多个主接口提供备份。备份中心支持备份负载分担功能。当备份链中所有活动接口的流量达到设定的门限上限时，路由器启动一个优先级最高的可用备用接口，同主接口一起进行负载分担；当备份链中所有活动接口的流量小于设定的门限下限时，路由器关闭一个优先级别最低的备用接口。
3.链路捆绑
链路捆绑将多个封装相同链路层协议的接口捆绑到一起，形成一条逻辑上的数据链路。 链路捆绑的作用如下： 有流量负载分担：出/入流量可以在多个成员接口之间分担。 有增加带宽：链路捆绑接口的带宽是各可用成员接口带宽的总和。 提高连接可靠性：当某个成员接口出现故障时，流量会自动切换到其他可用的成员接口上，从而提高整个捆绑链路的连接可靠性。
二、案例
实验环境：
路由器 Quidway 2621 2台
1.浮动静态路由实现：

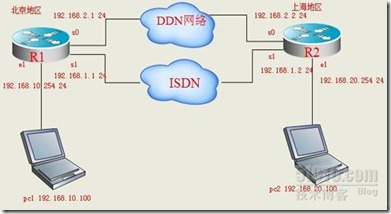

拓扑图

R1的配置：
[R1]dis cu
interface Ethernet1
ip address 192.168.10.254 255.255.255.0
ospf enable area 0.0.0.0 ## 配置ospf
interface Serial0
clock DTECLK1
link-protocol ppp
ip address 192.168.2.1 255.255.255.0
ospf enable area 0.0.0.0
interface Serial1
clock DTECLK1
link-protocol ppp
ip address 192.168.1.1 255.255.255.0
ospf enable
ip route-static 192.168.20.0 255.255.255.0 192.168.1.2 preference 60 ##静态路由
R2的配置：
[R2]dis cu
interface Ethernet1
ip address 192.168.20.254 255.255.255.0
ospf enable area 0.0.0.0
interface Serial0
link-protocol ppp
ip address 192.168.2.2 255.255.255.0
ospf enable area 0.0.0.0
interface Serial1
link-protocol ppp
ip address 192.168.1.2 255.255.255.0
ospf enable
ip route-static 192.168.10.0 255.255.255.0 192.168.1.1 preference 60
测试

将s0接口断掉后
0
2.备份中心实现：
拓扑图

R1的配置：
[R1]dis cu
interface Ethernet1
ip address 192.168.10.254 255.255.255.0
interface Serial0
clock DTECLK1
link-protocol ppp
standby interface Serial 1 ##备份接口
standby timer enable-delay 5 ##启用备份延迟时间
standby timer disable-delay 5 ##启用骨干接口延迟时间
ip address 192.168.2.1 255.255.255.0
shutdown
interface Serial1
clock DTECLK1
link-protocol ppp
ip address 192.168.1.1 255.255.255.0
ip route-static 192.168.20.0 255.255.255.0 192.168.1.2 preference 60 ##静态路由
ip route-static 192.168.20.0 255.255.255.0 192.168.2.2 preference 60
R2的配置：
[R2]dis cu
interface Ethernet1
ip address 192.168.20.254 255.255.255.0
interface Serial0
link-protocol ppp
standby interface Serial 1
standby timer enable-delay 5
standby timer disable-delay 5
ip address 192.168.2.2 255.255.255.0
interface Serial1
link-protocol ppp
ip address 192.168.1.2 255.255.255.0
ip route-static 192.168.10.0 255.255.255.0 192.168.1.1 preference 60
ip route-static 192.168.10.0 255.255.255.0 192.168.2.1 preference 60
测试

3.链路捆绑实现：
拓扑图

R1的配置：
[R1-Serial1]dis cu
interface Ethernet1
ip address 192.168.10.254 255.255.255.0
interface Serial0
clock DTECLK1
link-protocol ppp
ppp mp
ppp mp interface Virtual-Template1 ##加入Virtual-Template1 中
interface Serial1
clock DTECLK1
link-protocol ppp
ppp mp ##协商
ppp mp interface Virtual-Template1
interface Virtual-Template1
link-protocol ppp
ip address 192.168.3.1 255.255.255.0
ip route-static 192.168.20.0 255.255.255.0 192.168.3.2 preference 60 ##静态路由
R2的配置：
[R2]dis cu
interface Ethernet1
ip address 192.168.20.254 255.255.255.0
interface Serial0
link-protocol ppp
ppp mp
ppp mp interface Virtual-Template1
interface Serial1
link-protocol ppp
ppp mp
ppp mp interface Virtual-Template1
interface Virtual-Template1
link-protocol ppp
ip address 192.168.3.2 255.255.255.0
ip route-static 192.168.10.0 255.255.255.0 192.168.3.1 preference 60
测试
