Ansible自动化部署corosync+pacemaker高可用实现httpd

23recfv

一、ansible简介
    ansible是2012年出现的自动运维工具，基于python开发，集合了众多工具的优点，可以实现批量系统配置、批量程序部署、批量运行命令、批量配置文件修改等功能。最主要的是ansible是基于多模块工作的，而且ansible是无需客户端安装就可以基于ssh实现管理节点的，是轻量级的自动化运维工具，ansible是个框架，主要包括以下几个组件：

(1)、连接插件connection plugins：负责和被监控端实现通信；

(2)、host inventory：设置管理的节点，可以在一个配置文件中定义；

(3)、各种模块：core modules、customer modules、自定义模块（可自行使用python开发）；

(4)、plugins：借助于插件完成记录email、logging、other；

(5)、playbook：剧本执行多个任务时，可以让管理节点一次性运行多个任务，可使用yaml语言编写。

二、ansible基本用法介绍
2.1、介绍基本用法，首选安装ansible程序包，这里介绍ansible-1.9.2版本，yum源要指向epel源

1 2 3 4 5 6

# yum install ansible            //安装ansible # rpm -ql ansible             //查看ansible安装后生成的所有文件（这里只介绍几个常用的） /etc/ansible/hosts           //设置要管理的节点 /usr/bin/ansible            //ansible的二进制程序 /usr/bin/ansible-doc           // 可通过它查看ansible支持的模块及对应模块的参数 /usr/bin/ansible-playbook       //剧本（playbook）执行的二进制程序

2.2、基本用法及模块的介绍
2.2.1、首先要配置/etc/ansible/hosts文件来设置要管理的节点

1 2 3 4 5

# vim /etc/ansible/hosts     //这里所做的配置，是为下面介绍高可用集群做的准备工作 [ha]                        //类似ini，定义管理节点名 172.16.116.231               //各管理节点的ip地址或主机名 172.16.116.232 172.16.116.233

2.2.2、ansible使用的基本语法

1 2 3 4 5 6

# man ansible               //查看ansible工具的man文档    ansible <host-pattern> [-f forks] [-m module_name] [-a args] host-pattern： 是指那些在/etc/ansible/hosts中定义的管理节点 -f forks： 是指ansible一批可以管理的节点数量，默认为5个 -m module_name : 是指使用ansible工具时使用的模块名称 -a args ： 使用模块对应的参数

2.2.3、ansible常用的模块介绍（这里只介绍几种，其它的靠大家去研究了）
介绍之前先介绍2个命令如下：

1 2	# ansible-doc -l      //可以列出ansible支持的所有模块 # ansible-doc -s module_name   //可以查看模块的对应参数

（1）ping  ping模块，用法很简单


（2）command    命令模块


（3）shell     shell模块
注：command有可能不支持特殊的命令行处理，如管道echo "pass" | passwd --stdin user
我个人理解是：使用command的地方，都可以使用shell来代替，避免出现问题


（4）user 用户管理模块

1 2 3 4 5 6 7 8 9 10

# ansible-doc -s user         //查看user模块支持的参数 介绍几个常用的 comment     //用户描述 group       //用户所属组 home       //用户家目录 name=      //用户名，这个最关键 password    //给用户设置密码，但是写入到/etc/shadow中的密码为明文的，有可能不让登录（别用） shell        //默认shell state={present,absent}    //创建，删除用户 system={yes,no}        //是否为系统用户，默认为no uid            //用户的id号

（5）group 组管理模块

1 2 3 4 5

# ansible-doc -s group gid       //组的id号 name=     //组名 state={present，absent}   //创建，删除 system={yes,no}     //是否为系统组

（6）cron 计划任务模块

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

# ansible-doc -s cron minute    //分 （0-59） hour      //时 （0-23） day       //日 （1-31） month      //月   （1-12） weekday     //周  （0-6 for Sunday-Saturday） name=       //任务计划的名称 job=       //定义任务计划使用的命令 state={present，absent}     //创建，删除任务计划 user        //给哪个用户的任务计划 例：# ansbile ha -m cron -a  'name="sync time from 172.16.0.1" minute="*/5" job="/usr/sbin/ntpdate 172.16.0.1 &> /dev/null"'      //同步时间的计划任务，每5分钟执行一次 [iyunv@node1 ~]# crontab -l            //查看管理节点上的计划任务 #Ansible: sync time from 172.16.0.1             */5 * * * * /usr/sbin/ntpdate 172.16.0.1 &> /dev/null

（7）copy 复制模块

1 2 3 4 5 6 7

# ansible-doc -s copy dest=        //目标目录，要使用绝对路径 src          //源文件 mode          //文件的权限 owner        //文件的属主 group        //文件的属组 force=yes       //是否强制覆盖

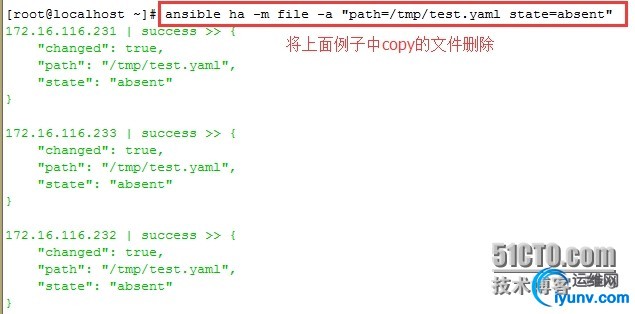

（8）file  文件管理模块

1 2 3 4 5 6 7

# ansible-doc -s file group          //属组 mode          //权限 owner        //属主 path=       //目标路径；管理节点的对应文件路径 src       //源文件 state={directory,link,present,absent}   //目录，链接，创建，删除

（9）yum   安装软件包模块

1 2 3

# ansible-doc -s yum name=                      //要安装的软件包名 state={present，latest，absent}         //安装，最新的，删除

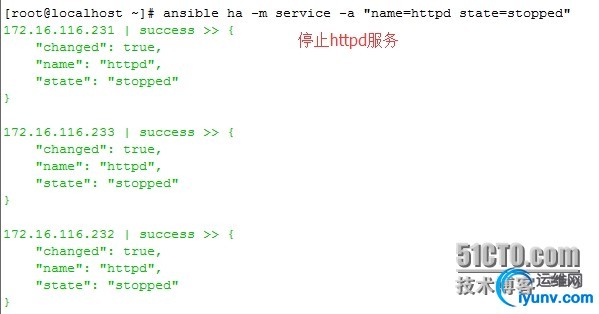

（10）service  服务管理模块

1 2 3 4 5

# ansible-doc -s service name=                                       //服务名 state={started,stopped,restarted,reloaded}       //启动，停止，重启，重载 enabled={yes，no}                           //是否开启启动，默认为no runlevel                                   //运行级别

（11）script  脚本模块

1	# ansible-doc -s script    //没有参数，直接在-a "脚本名（不用设置x权限）"

1 2 3

[iyunv@localhost ~]# vim hello.sh #!/bin/bash echo "$(hostname):hello,ansible"

至此，几种常用模块的使用方法介绍完毕！

2.3、playbook简单介绍
    playbook是由一个或多个“play”组成的列表。play的主要功能在于将事先归并为一组的主机装扮成事先通过ansible中的tasks定义好的角色。

1 2 3 4 5 6 7 8 9 10 11 12

- hosts: all              //管理节点，可以为多个   remote_user: root       //执行操作的用户   tasks:               //定义的任务     - name: ensure apache latest version     //安装httpd软件包       yum: state=latest name=httpd     - name: apache configure file     //复制httpd的配置文件到管理的节点       copy: src=/root/httpd.conf dest=/etc/httpd/conf/httpd.conf force=yes       notify:              //如果配置文件改变，执行httpd重启         - restart httpd   handlers:                  //定义处理器     - name: restart httpd        //重启httpd服务       service: name=httpd state=restarted

三、corosync
   corosync是集群管理套件的一部分，它可以监控和传递集群各节点的心跳信息及集群事务信息，工作在高可用集群的messaging layer层,是从OpenAIS中分离出来的组件


四、pacemaker
   pacemaker是高可用集群的资源管理器（CRM),利用集群基础构件（OpenAIS或heartbeat）提供的消息和管理能力来探测并从节点或资源级别的故障中恢复，以实现群集服务（亦称资源）的最大可用性。可结合corosync来实现高可用服务。


五、使用ansible自动化，基于pcs实现httpd的高可用
测试环境：centos 7 ，使用pcs/pcsd来完成corosync+pacemaker对http服务的高可用

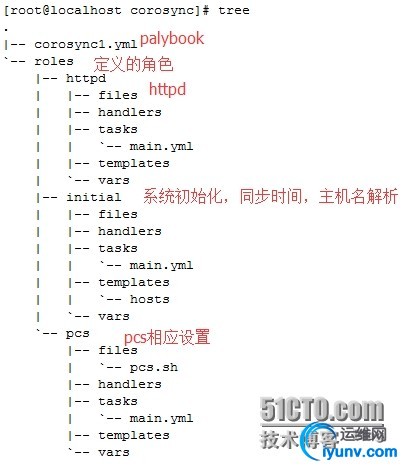

规划：定义3个roles
（1）initial：要管理节点的初始化工作，同步时间，主机名解析
（2）pcs：相关的设置工作，如安装corosync+pacemaker，定义集群的资源
（3）httpd：安装httpd服务，定义不同节点的index.html，为测试使用，生产环境不需要


（1）先看initial角色的设置

1 2 3 4 5 6 7 8 9 10 11 12

其中tasks/main.yml内容： - name: install ntpdate packages         //安装ntpdate包   yum: name=ntpdate state=present - name: cron sync time from 172.16.0.1   cron: name="sync time from 172.16.0.1" minute="*/5" job="/usr/sbin/ntpdate 172.16.0.1 &> /dev/null"      //设置计划任务 - name: copy /initial/template/hosts to node1 node2 node3   template: src=hosts dest=/etc/hosts        //使用模板，主机名解析 templates/hosts内容： 172.16.116.231 node1 172.16.116.232 node2 172.16.116.233 node3

（2）pcs角色设置

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44

查看files/pcs.sh 的内容，是个脚本，在创建完高可用集群后执行定义资源的操作 #!/bin/bash # set stonith_enabled=false pcs property set stonith-enabled=false            //不使用stonith设备 # define webip resource pcs resource create webip ocf:heartbeat:IPaddr ip="172.16.16.40" op monitor interval=20s timeout=10s                               //定义webip资源 # define webserver resource              //定义httpd资源 pcs resource create webserver systemd:httpd op monitor interval=20s timeout=20s # define group resource pcs resource group add webservice webip webserver     //将webip和httpd定义为同一个组资源 #define constraint #pcs constraint colocation add webserver with webip //定义排列约束，如果不定义组，可以使用 pcs constraint order start webip then webserver    //定义顺序约束，webip先启动 #define constraint pcs constraint order webip then webserver //定义顺序约束 查看tasks/main.yml内容 - name: install pcs | pacemaker | corosync | packages      //安装pcs   yum: name=pcs state=present - name: service pcsd start                           service: name=pcsd state=started enabled=yes              //开机自动启动pcsd - name: passwd hacluster   shell: echo 'hapassword' | passwd --stdin hacluster       //给hacluster设置密码 - name: delete corosync configure file   shell: rm -rf /etc/corosync/corosync.conf - name: delete pacemaker cib.xml file   shell: rm -rf /var/lib/pacemaker/cib/cib.xml - name: auth corosync   shell: pcs cluster auth node1 node2 node3 -u hacluster -p hapassword    //集群节点认证 - name: create a ha_cluster   shell: pcs cluster setup --name hac node1 node2 node3     //将node[1:3]创建为高可用集群 - name: start cluster   shell: pcs cluster start --all                //启动集群 - name: define cluster resources        //使用上面的脚本定义集群资源   script: pcs.sh   when: ansible_hostname == "node1"    //当主机名为node1的时候执行pcs.sh脚本   tags: resource                //设定标签，如果资源改变，只需执行这步

（3）httpd角色相关设置；定义的还是比较简单的，比如httpd配置文件的模板应该提供等，大家在这个基础上做相应的完善即可

1 2 3 4 5 6 7 8 9 10 11 12 13

- name: install httpd package        //安装httpd软件包   yum: name=httpd state=present         - name: define node1 index.html    //给不同节点设置不同主页，以方便测试使用   shell: echo {{ ansible_hostname }} > /var/www/html/index.html     when: ansible_hostname == "node1" - name: define node2 index.html   shell: echo {{ ansible_hostname }} > /var/www/html/index.html   when: ansible_hostname == "node2" - name: define node3 index.html   shell: echo {{ ansible_hostname }} > /var/www/html/index.html   when: ansible_hostname == "node3" - name: enabled service httpd            //不启动httpd，只是将httpd设置为开机自启   service: name=httpd enabled=yes      //centos7只能这样操作，否则找不到systemd.httpd

(4) roles设置完成，最后定义playbook

1 2 3 4 5 6

- hosts: ha                //执行此操作的节点   remote_user: root        //执行的用户，当然可以使用具有管理员权限的sudo用户   roles:                  //上面的3个roles     - initial                - httpd     - pcs

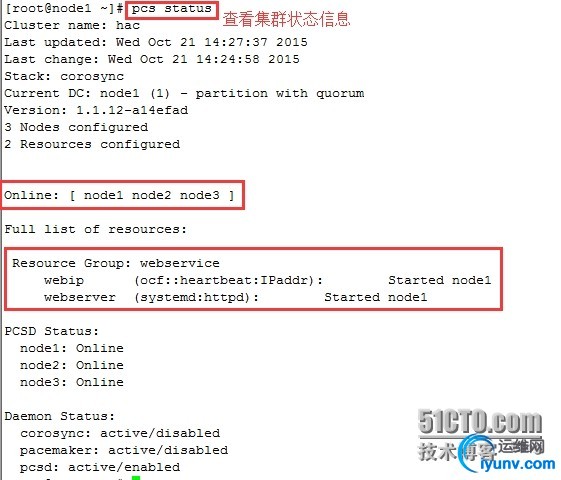

（5）执行playbook并测试

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98

[iyunv@localhost corosync]# ansible-playbook corosync1.yml PLAY [ha] ********************************************************************* GATHERING FACTS *************************************************************** ok: [172.16.116.231] ok: [172.16.116.232] ok: [172.16.116.233] TASK: [initial | install ntpdate packages] ************************************ ok: [172.16.116.232] ok: [172.16.116.231] ok: [172.16.116.233] TASK: [initial | cron sync time from 172.16.0.1] ****************************** ok: [172.16.116.231] ok: [172.16.116.232] ok: [172.16.116.233] TASK: [initial | copy /initial/template/hosts to node1 node2 node3] *********** ok: [172.16.116.232] ok: [172.16.116.231] ok: [172.16.116.233] TASK: [httpd | install httpd package] ***************************************** ok: [172.16.116.231] ok: [172.16.116.233] ok: [172.16.116.232] TASK: [httpd | define node1 index.html] *************************************** skipping: [172.16.116.232] skipping: [172.16.116.233] changed: [172.16.116.231] TASK: [httpd | define node2 index.html] *************************************** skipping: [172.16.116.231] skipping: [172.16.116.233] changed: [172.16.116.232] TASK: [httpd | define node3 index.html] *************************************** skipping: [172.16.116.231] skipping: [172.16.116.232] changed: [172.16.116.233] TASK: [httpd | enabled service httpd] ***************************************** ok: [172.16.116.231] ok: [172.16.116.232] ok: [172.16.116.233] TASK: [pcs | install pcs | pacemaker | corosync | packages] ******************* ok: [172.16.116.231] ok: [172.16.116.233] ok: [172.16.116.232] TASK: [pcs | service pcsd start] ********************************************** ok: [172.16.116.232] ok: [172.16.116.231] ok: [172.16.116.233] TASK: [pcs | passwd hacluster] ************************************************ changed: [172.16.116.232] changed: [172.16.116.231] changed: [172.16.116.233] TASK: [pcs | delete corosync configure file] ********************************** changed: [172.16.116.232] changed: [172.16.116.231] changed: [172.16.116.233] TASK: [pcs | delete pacemaker cib.xml file] *********************************** changed: [172.16.116.231] changed: [172.16.116.233] changed: [172.16.116.232] TASK: [pcs | auth corosync] *************************************************** changed: [172.16.116.233] changed: [172.16.116.231] changed: [172.16.116.232] TASK: [pcs | create a ha_cluster] ********************************************* changed: [172.16.116.231] changed: [172.16.116.232] changed: [172.16.116.233] TASK: [pcs | start cluster] *************************************************** changed: [172.16.116.231] changed: [172.16.116.232] changed: [172.16.116.233] TASK: [pcs | define cluster resources] **************************************** skipping: [172.16.116.232] skipping: [172.16.116.233] changed: [172.16.116.231] PLAY RECAP ******************************************************************** 172.16.116.231             : ok=16   changed=8    unreachable=0    failed=0    172.16.116.232             : ok=15   changed=7    unreachable=0    failed=0    172.16.116.233             : ok=15   changed=7    unreachable=0    failed=0

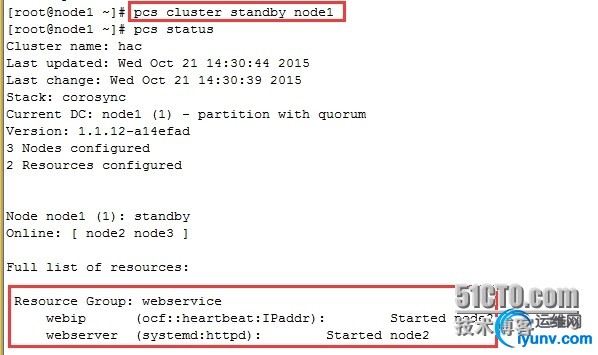

#将node1节点设置为备用，查看集群服务是否可用


可以看到服务还可以正常访问，至此基于ansible自动化使用pcs/pcsd配置corosync+pacemaker实现httpd的过程演示完成！
下面的是自动生成的corosync的配置文件

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32

[iyunv@node1 ~]# vim /etc/corosync/corosync.conf totem {             version: 2           //版本 secauth: off            // cluster_name: hac      //集群名 transport: udpu       //使用udpu协议 } nodelist {             //集群节点列表，3个   node {         ring0_addr: node1         nodeid: 1        }   node {         ring0_addr: node2         nodeid: 2        }   node {         ring0_addr: node3         nodeid: 3        } } quorum {               //投票系统 provider: corosync_votequorum } logging {             //日志 to_syslog: yes }

ok！！介绍完毕！O(∩_∩)O谢谢~~
