Zabbix 监控磁盘IO状态

42日43

一、监控原理
基本原理:通过分析/proc/diskstats文件，来对IO的性能进行监控。解释如下:


+++++++++++++++++++++++++++对/proc/diskstats的解释++++++++++++++++++++++++++
# cat /proc/diskstats | grep sda | head -1
8 0 sda 73840 10263 3178156 91219 1110085 4192562 42423152 1275861 0 447798 1366379

第一至第三个域，分别是主设备号，次设备号，设备名称
第4个域：读完成次数 ----- 读磁盘的次数，成功完成读的总次数。
第5个域：合并读完成次数， 第9个域：合并写完成次数。为了效率可能会合并相邻的读和写。从而两次4K的读在它最终被处理到磁盘上之前可能会变成一次8K的读，才被计数（和排队），因此只有一次I/O操作。这个域使你知道这样的操作有多频繁。
第6个域：读扇区的次数，成功读过的扇区总次数。
第7个域：读花费的毫秒数，这是所有读操作所花费的毫秒数（用__make_request()到end_that_request_last()测量）。

第8个域：写完成次数 ----写完成的次数，成功写完成的总次数。
第9个域：合并写完成次数 -----合并写次数。
第10个域：写扇区次数 ---- 写扇区的次数，成功写扇区总次数。
第11个域：写操作花费的毫秒数  ---  写花费的毫秒数，这是所有写操作所花费的毫秒数（用__make_request()到end_that_request_last()测量）。
第12个域：正在处理的输入/输出请求数 -- -I/O的当前进度，只有这个域应该是0。当请求被交给适当的request_queue_t时增加和请求完成时减小。
第13个域：输入/输出操作花费的毫秒数  ----花在I/O操作上的毫秒数，这个域会增长只要field 9不为0。
第14个域：输入/输出操作花费的加权毫秒数 -----  加权， 花在I/O操作上的毫秒数，在每次I/O开始，I/O结束，I/O合并时这个域都会增加。这可以给I/O完成时间和存储那些可以累积的提供一个便利的测量标准。
+++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++

二、配置Key
    本次介绍的方法是比较建议的，并没有设置自动发现本地磁盘，我们就假设我们的设备有两个磁盘sda、sdb，如果你的设备是单个磁盘的话也很简单，你只需要把sdb的Items禁用掉就可以了，后期会增加自动发现本地磁盘的方法。
# vim /etc/zabbix/zabbix_agentd.conf

1 2 3 4 5 6 7 8

UserParameter=disk.read.ops ,cat /proc/diskstats | grep $1 | head -1 | awk '{print $$4}' UserParameter=disk.read.ms ,cat /proc/diskstats | grep $1 | head -1 | awk '{print $$7}' UserParameter=disk.write.ops ,cat /proc/diskstats | grep $1 | head -1 | awk '{print $$8}' UserParameter=disk.write.ms ,cat /proc/diskstats | grep $1 | head -1 | awk '{print $$11}' UserParameter=disk.io.active ,cat /proc/diskstats | grep $1 | head -1 | awk '{print $$12}' UserParameter=disk.io.ms ,cat /proc/diskstats | grep $1 | head -1 | awk '{print $$13}' UserParameter=disk.read.sectors ,cat /proc/diskstats | grep $1 | head -1 | awk '{print $$6}' UserParameter=disk.write.sectors ,cat /proc/diskstats | grep $1 | head -1 | awk '{print $$10}'

三、导入模版
模版在附件处，请下载

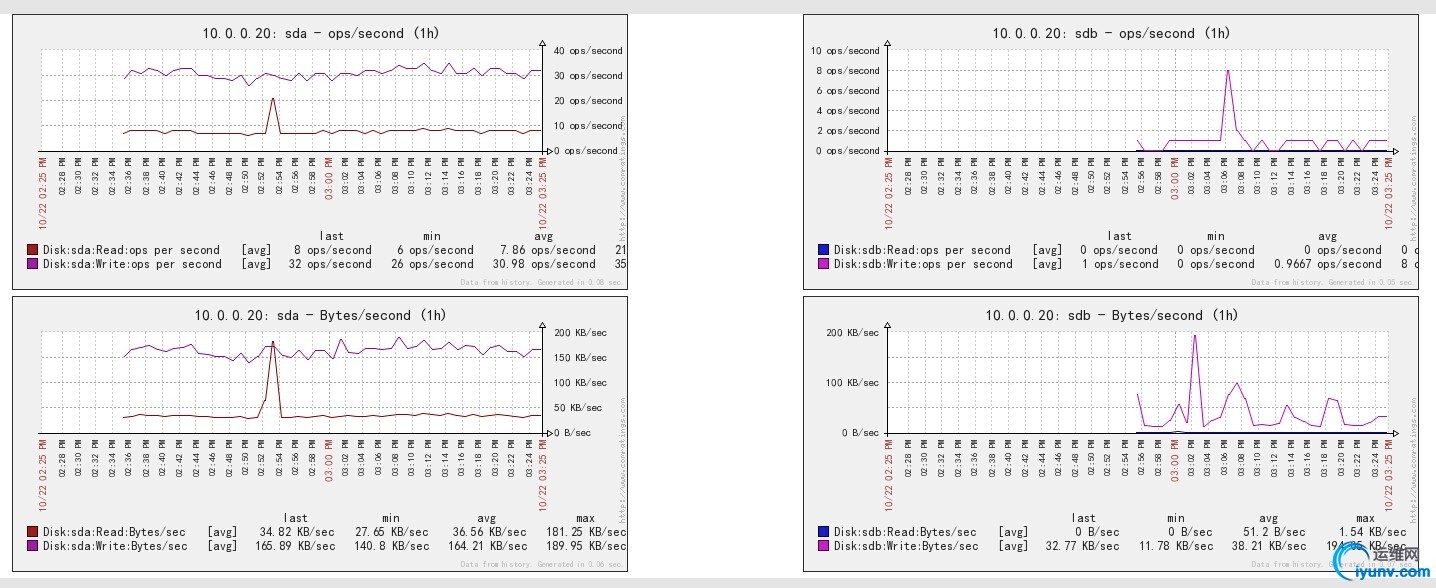

四、结果展示


磁盘IO监控模版.zip (1.6 KB, 下载次数: 7)

2015-10-23 10:14 上传

点击文件名下载附件
