OSPF虚链路配置

cheng029

OSPF虚链路配置

在OSPF中虚链路可以两个普通区域相连而不通过骨干区域Area 0 连接。这样容易区域的扩展。

虚链路配置命令

Router3(config)#router ospf   区域号

Router3(config-router)#area 中间夹的区域号  virtual-link  对方的Router-ID

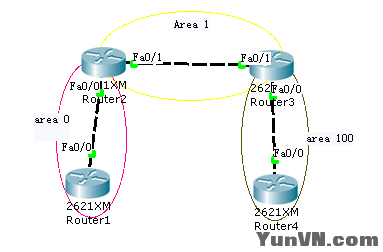

1、配置IP

Router1

Loopback口 192.168.100.10                f0/0  192.168.10.1

Router2

F0/0       192.168.10.2                  f0/1  192.168.20.1

Router3

F0/1      192.168.20.2                   f0/0  192.168.30.1

Router4

Loopback口 192.168.110.10               f0/0  192.168.30.2

2、配置各路由器的OSPF

Router1配置

Router1(config)#routeospf 1

Router1(config-router)#network192.168.100.0 0.0.0.255 area 0

Router1(config-router)#network192.168.10.0 0.0.0.255 area 0

Router2配置

Router2(config)#routospf 1

Router2(config-router)#network192.168.10.0 0.0.0.255 area 0

Router2(config-router)#network192.168.20.0 0.0.0.255 area 1

Router2(config-router)#exi

Router3配置

Router3(config)#routerospf 1

Router3(config-router)#network192.168.20.0 0.0.0.255 area 1

Router3(config-router)#network192.168.30.0 0.0.0.255 area 100

Router3(config-router)#

Router4配置

Router(config)#routerospf 1

Router(config-router)#network192.168.110.0 0.0.0.255 area 100

Router(config-router)#network192.168.30.0 0.0.0.255 area 100

Router(config-router)#

3、虚链路配置

Router2配置

Router2(config)#routerospf  1

Router2(config-router)#area1 virtual-link 192.168.30.1

Router2(config-router)#

Router3配置

Router3(config)#routerospf 1

Router3(config-router)#area1 virtual-link 192.168.20.1

4、查看各个路由器的路由表都相同

Router1#show iproute

Codes: C -connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP

       D - EIGRP, EX - EIGRP external, O - OSPF, IA- OSPF inter area

       N1 - OSPF NSSA external type 1, N2 -OSPF NSSA external type 2

       E1 - OSPF external type 1, E2 - OSPFexternal type 2, E - EGP

       i - IS-IS, L1 - IS-IS level-1, L2 -IS-IS level-2, ia - IS-IS inter area

       * - candidate default, U - per-userstatic route, o - ODR

       P - periodic downloaded static route

Gateway of lastresort is not set

C    192.168.10.0/24 is directly connected,FastEthernet0/0

O IA192.168.20.0/24 [110/2] via 192.168.10.2, 00:04:29, FastEthernet0/0

O IA192.168.30.0/24 [110/3] via 192.168.10.2, 00:02:30, FastEthernet0/0

C    192.168.100.0/24 is directly connected,Loopback0

     192.168.110.0/32 is subnetted, 1 subnets

O IA    192.168.110.10 [110/4] via 192.168.10.2,00:02:30, FastEthernet0/0
