nginx+LAT（Apache+tomcat）的实现和Apache反向代理和负载均衡tomcat的不同方式以及使用memcached保存tomcat的session会话

一．Nginx+LAT(Apache+tomcat)的环境结构;

1.Nginx +Apache实现负载均衡用户请求至tomcat，其中Nginx是负载均衡调度器，Apache和tomcat在同一台机器上，Apache将关于JSP的请求发送至tomcat。

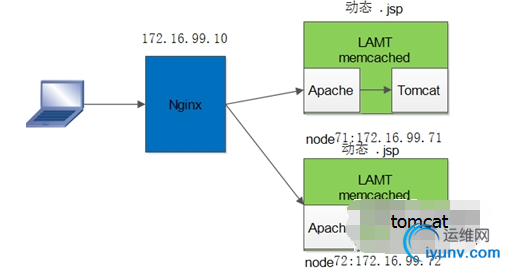

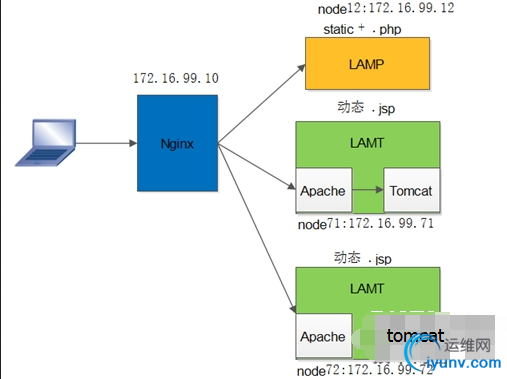

2.实验结构图：


  3.环境介绍，在两台CentOS7上都安装Tomcat和Apache，实现动态.jsp内容的请求。在一台CentOS6上安装LAMP实现静态内容加.php的请求。一台Nginx实现负载均衡调度，且实现session sticky。

二．Nginx+LAT的实现过程;

  1.在CentOS7上安装Tomcat和Apache：

在CentOS7上Tomcat可以通过本地光盘镜像挂载安装。也可以通过源码安装，在安装tomcat之前要先安装好JDK环境。The Java Platform Standard Edition Development Kit (JDK) includesboth the runtime environment (Java virtual machine, the Java platform classesand supporting files) and development tools (compilers, debuggers,toollibraries and other tools).

在此讲述一下源码安装的过程：

a.    安装jdk,jdk的版本要使用稳定的版本；可以从官方下载rpm类型的jdk软件包进行安装；jdk-7u79-linux-x64.rpm

b.    安装好JAVA运行环境之后就可以安装tomcat：apache-tomcat-8.0.23.tar.gz

# tar xf apache-tomcat-8.0.23.tar.gz –C /usr/local/
# cd /usr/local/
# ln –sv apache-tomcat-8.0.23 tomcat
# vim /etc/profile.d/tomcat.sh
exportCATALINA_HOME=/usr/local/tomcat
export $PATH=$CATALINA_HOME/bin:$PATH

到此安装完成；只需运行catalina.sh start就可以启动tomcat



在CentOS7上使用yum 安装tomcat和Apache即可：yuminstall tomcat，yum install httpd会解决依赖的关系；

  2.在安装好tomcat和Apache的主机上进行相关配置：（两个节点的配置相似只是部分主机名不同和测试页面不同）

在配置之前在/etc/hosts添加一下内容：

      172.16.99.72node72.zkchang.com       node72

      172.16.99.71 node71.zkchang.com       node71

      并设置好主机名，关闭防火墙和selinux

a.    在tomcat上添加一虚拟主机，并提供测试页面；

在目录/etc/tomcat目录下编写service.xml文件；在<Engine> </Engine>中添加如下内容:

<Engine name="Catalina"defaultHost="node72.zkchang.com" jvmRoute="node72">
<Host name="node71.zkchang.com"
      appBase="/test/webapps/"
      unpackWARs="true"autoDeploy="false">
      <Contextpath="" docBase="/test/webapps/test1" />
      <Valve className="org.apache.catalina.valves.AccessLogValve"
      directory="/test/webapps/logs"
      prefix="node71_access_log."suffix=".txt"
      pattern="%h %l %u %t "%r" %s %b" />
</Host>

创建目录：

      ~]# mkdir /test/webapps/test1 –pv

      webapps]# mkdir test1/{WEB-INF,MATE-INF,classes,lib} –pv

   创建测试index.jsp网页页面：在/test/webapps/test1目录下创建文件index.jsp内容如下：

<%@page language="java" %>
<html>
   <head><title>Node71</title></head>
   <body>
      <h1><fontcolor="red">node71.zkchang.com</font></h1>
      <tableborder="1">
      <tr>
         <td>Session ID</td>
      <%session.setAttribute("zkchang.com","zkchang.com"); %>
         <td><%= session.getId()%></td>
      </tr>
      <tr>
         <td>Created on</td>
         <td><%= session.getCreationTime()%></td>
      </tr>
      </table>
   </body>
</html>

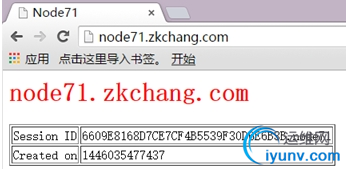

先测试一下tomcat是否正常运行：


b.    使用Apache反代tomcat，使tomcat不直接接收客户端的请求；

Apache可以通过mod_jk和mod_proxy模块跟tomcat整合，但是mod_proxy只有在Apache2.2.x系列的版本中才提供，Apache反向代理tomcat有三种种方法，一种是通过mod_proxy+mod_proxy_http

第二种是通过mod_proxy+mod_proxy_ajp.第三种通过mod_jk模块，但是mod_jk模块只支持ajp协议，所在tomcat的server.xml文件中要使用ajp协议。

查看当前Apache是否支持mod_proxy,mod_proxy_http,mod_proxy_ajp模块：

   [iyunv@node71 httpd]# httpd –M
   proxy_ajp_module(shared)
   proxy_balancer_module (shared)
   proxy_connect_module (shared)
   proxy_express_module (shared)
   proxy_fcgi_module (shared)
   proxy_fdpass_module (shared)
   proxy_ftp_module (shared)
   proxy_http_module (shared)
   proxy_scgi_module(shared)

本次实验使用mod_proxy+mod_proxy_http进行反向代理后端的tomcat

编辑httpd的配置文件:

注释中心主机:

   #DocumentRoot"/var/www/html"

打开IncludeOptional conf.d/*.conf此项

在/etc/httpd/conf.d/目录下创建一文件并添加如下内容：

[iyunv@node71 httpd]# vim conf.d/proxy.conf
<VirtualHost*:80>
      ServerName node71.zkchang.com
      ProxyVia On
      ProxyRequests Off
      ProxyPreserveHost On
      <Proxy *>
         Require all granted
      </Proxy>
      ProxyPass / http://node71.zkchang.com:8080/
      ProxyPassReverse /http://node71.zkchang.com:8080/
      <Location />
         Require all granted
      </Location>
</VirtualHost>

另一台的tomcat(172.16.99.72)和Apache的配置和此节点的配置相似，只是相应的修改了主机名，以及测试内容不同。

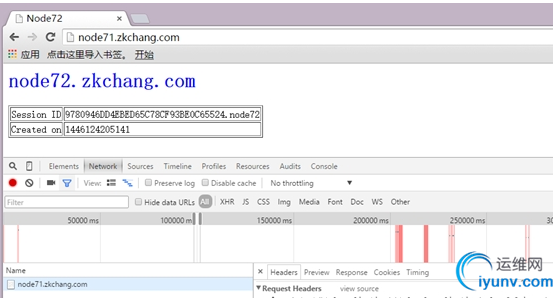

启动httpd服务，在浏览器中进行测试：


  3.在172.16.99.12（node12）上安装LAP，用于响应静态内容和.php的动态内容：

      yum groupinstall" Server Platform Development" "Development tools"

a.    安装httpd：

安装apr和apr-util

]# tar xf apr-1.5.2.tar.bz2
]# cd apr-1.5.2
]# ./configure --prefix=/usr/local/apr
]# make && make install
]# tar xf apr-util-1.5.4.tar.bz2
]# cd apr-util-1.5.4
]# ./configure --prefix=/usr/local/apr-uitl--with-apr=/usr/local/apr/
]# make && make install

安装httpd:

# tar xf httpd-2.4.12.tar.bz2
# cd httpd-2.4.12
# ./configure --prefix=/usr/local/httpd  --sysconfdir=/etc/httpd24 \
--enable-so--enable-ssl --enable-cgi --enable-rewrite --with-zlib \
--with-pcre--with-apr=/usr/local/apr --with-apr-util=/usr/local/apr-util \
--enable-modules=most--enable-mpms-shared=all --with-mpm=event
# make && make install
将/usr/local/httpd/bin目录下的apachectl文件复制到/etc/init.d/下，并命名为httpd：
# cp /usr/local/httpd/bin/apachectl /etc/init.d/httpd
修改httpd文件：在文件前部分添加如下几行：
# chkconfig: - 85 15
# description: Apache is a World Wide Web server.
添加系统服务：
#  chkconfig --add httpd
添加PATH变量：
在目录/etc/profile.d/目录下创建一文件httpd.sh，内容如下：
export PATH=/usr/local/httpd/bin/:$PATH

httpd安装完毕

b.    安装php：

解决依赖关系：

# yum -y install bzip2-devel libmcrypt-devel(要通过epel源下载)libxml2-devel

编译安装php-5.6.4.tar.xz

      # tar xf php-5.6.4.tar.xz
      # cd php-5.6.4
      # ./configure --prefix=/usr/local/php --with-openssl --with-mysql=mysqlnd \
      --with-mysqli=mysqlnd–with-pdo-mysql=mysqlnd --enable-mbstring \
      --with-freetype-dir--with-jpeg-dir --with-png-dir --with-zlib \
      --with-libxml-dir=/usr--enable-xml  --enable-sockets \
      --with-apxs2=/usr/local/httpd/bin/apxs--with-mcrypt \
      --with-config-file-path=/etc --with-config-file-scan-dir=/etc/php.d--with-bz2  \
      --enable-maintainer-zts
      #make && make install

1.为服务提供配置文件：

# cp php.ini-production /etc/php.ini

2.编辑httpd的配置文件，是apache支持php

                  # vim /etc/httpd/httpd.conf

            添加如下二行

                     AddTypeapplication/x-httpd-php  .php

                  AddType application/x-httpd-php-source  .phps

3.定位至DirectoryIndexindex.html

            修改为： DirectoryIndex index.php  index.html

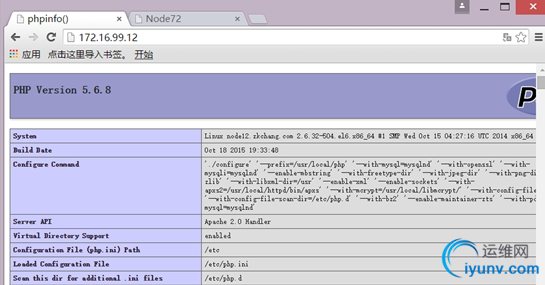

c.    测试

在/usr/local/httpd/htdocs/目录下创建一文件index.php 内容为：

<?php

   phpinfo();

?>


  4.在172.16.99.10（node10）上安装nginx，实现对后端服务器的负载均衡：

Nginx安装使用的是yum安装，nginx的rpm安装包存在epel源上。也可以通过源码进行安装；

在安装和配置之前node10要能够访问两台tomcat的主机名，还要关闭防火墙和selinux。

Yum安装nginx；

  在/etc/nginx/nginx.conf配置文件中添加如下内容：

user             nginx;
worker_processes  1;
error_log  /var/log/nginx/error.log;
pid       /var/run/nginx.pid;
events {
      worker_connections  1024;
}
http {
      include    /etc/nginx/mime.types;
      default_type  application/octet-stream;
      log_format main  '$remote_addr - $remote_user[$time_local] "$request" '
                        '$status $body_bytes_sent"$http_referer" '
                     '"$http_user_agent" "$http_x_forwarded_for"';
      access_log /var/log/nginx/access.log  main;
      sendfile       on;
      #tcp_nopush    on;
      #keepalive_timeout  0;
      keepalive_timeout  65;
      upstream tcserver {
         ip_hash;
         server node71.zkchang.com;
         server node72.zkchang.com;
      }
      #gzip on;
      # Load config files from the/etc/nginx/conf.d directory
      # The default server is inconf.d/default.conf
      include /etc/nginx/conf.d/*.conf;
}

               在/etc/nginx/conf.d/default.conf的配置如：

   server{
      listen    80default_server;
      server_name node10.zkchang.com;
      include /etc/nginx/default.d/*.conf;
      error_page  404             /404.html;
      location = /404.html {
      root /usr/share/nginx/html;
      }
      error_page 500 502 503 504  /50x.html;
      location = /50x.html {
      root  /usr/share/nginx/html;
      }
      location~* \.(php|html|jpg|png|gif|css|js|jpeg)$ {
         proxy_pass http://172.16.99.12;
      }
      location~* \.(jsp|do)$ {
         proxy_passhttp://tcserver;
      }
}

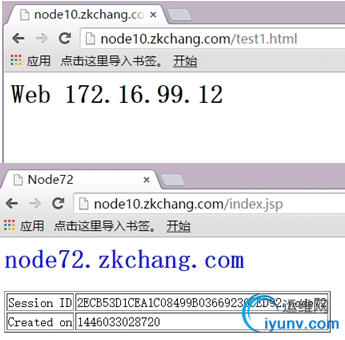

启动nginx服务器，进行测试：

由于nginx的负载均衡调度算法为ip_hash，所以在第一访问之后，再次访问时会定向上次访问的节点上。

以下实验的配置都是在上述环境的基础实现的，也可重新配置实验环境

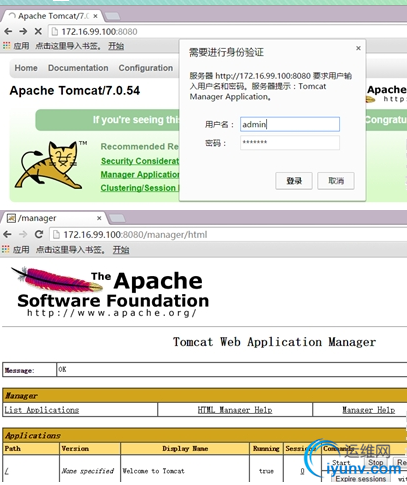

三．启动Manager功能；

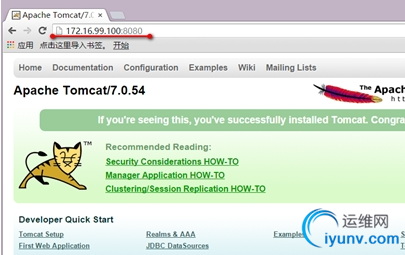

由于是yum安装的tomcat，默认在安装完之后在/usr/share/tomcat/webapps/目录下不会有apache-tomcat的主页，需要安装以下两个包：yum install tomcat-admin-webapps tomcat-webapps。安装之后，会在/usr/share/tomcat/webapps/目录下生成以下目录：examples host-manager manager ROOT sample

由于上述试验中，在server.xml文件中把defaultHost定义为”node71.zkchang.com”，在此为虚拟机添加一个ip(#ip addr add 172.16.99.100/16 dev eth0:0)，在server.xml文件中，把默认的<Hostname="localhost" appBase="webapps" unpackWARs="true" autoDeploy="true">中的name=”localhost”修改为：Name=”172.16.99.100”。重新新启动tomcat服务。进行访问：


编辑tomcat-user.xml，添加如下行：
<role rolename="admin"/>
<role rolename="admin-gui"/>
<rolerolename="admin-script"/>
<role rolename="manager-jmx"/>
<role rolename="manager-status"/>
<user name="admin" password="tcmanager"roles="admin,manager,admin-gui,admin-script,manager-gui,manager-script,manager-jmx,manager-status"/>

而后重启tomcat。


四．Apache使用mod_ajp模块和mod_proxy模块进行反向代理tomcat：

      使用ajp协议方向代理tomcat其实很简单，只需在/etc/httpd/conf.d/proxy.conf添加如下内容即可：

   <VirtualHost*:80>
   ServerName node71.zkchang.com
   ProxyVia On
   ProxyRequests Off
   ProxyPreserveHost On
   <Proxy *>
         Require all granted
   </Proxy>
   proxyPass /status !
   ProxyPass / ajp://node71.zkchang.com:8009/
   ProxyPassReverse / ajp://node71.zkchang.com:8009/
   <Location />
         Require all granted
   </Location>
</VirtualHost>

      重启httpd服务器；

      上述指令说明：

      ProxyPreserveHost{On|Off}：如果启用此功能，代理会将用户请求报文中的Host:行发送给后端的服务器，而不再使用ProxyPass指定的服务器地址。如果想在反向代理中支持虚拟主机，则需要开启此项，否则就无需打开此功能。

      ProxyVia  {On|Off|Full|Block}：用于控制在http首部是否使用Via:，主要用于在多级代理中控制代理请求的流向。默认为Off

      ProxyRequests{On|Off}：是否开启apache正向代理的功能。在做反向代理时，必须关闭此项。

      ProxyPassReverse：用于让apache调整HTTP重定向响应报文中的Location、Content-Location及URI标签所对应的URL，在反向代理环境中必须使用此指令避免重定向报文绕过proxy服务器

      ProxyPass  [path] !|url  [key=value key=value ...]]：将后端服务器某URL与当前服务器的某虚拟路径关联起来作为提供服务的路径，path为当前服务器上的某虚拟路径，url为后端服务器上某URL路径。使用此指令时必须将ProxyRequests的值设置为Off。需要注意的是，如果path以“/”结尾，则对应的url也必须以“/”结尾，反之亦然。

ProxyPass后的参数：

      loadfactor：用于负载均衡集群配置中，定义对应后端服务器的权重，取值范围为1-100

      retry：当apache将请求发送至后端服务器得到错误响应时等待多长时间以后再重试。单位是秒钟。

      如果Proxy指定是以balancer://开头，即用于负载均衡集群时，其还可以接受一些特殊的参数，如下所示：

      lbmethod：apache实现负载均衡的调度方法，默认是byrequests，即基于权重将统计请求个数进行调度，bytraffic则执行基于权重的流量计数调度，bybusyness通过考量每个后端服务器的当前负载进行调度。

      maxattempts：放弃请求之前实现故障转移的次数，默认为1，其最大值不应该大于总的节点数。

      nofailover：取值为On或Off，设置为On时表示后端服务器故障时，用户的session将损坏；因此，在后端服务器不支持session复制时可将其设置为On。

stickysession：调度器的stickysession的名字，根据web程序语言的不同，其值为JSESSIONID或PHPSESSIONID。

上述指令除了能在banlancer://或ProxyPass中设定之外，也可使用ProxySet指令直接进行设置，如：

<Proxy balancer://hotcluster>

BalancerMember  http://www1.lllkkk.com:8080 =1

BalancerMember  http://www2.lllkkk.com:8080 loadfactor=2

ProxySet lbmethod=bytraffic

</Proxy>

五．实现Apache通过mod_proxy模块负载均衡后端的tomcat.并实现stickysession

实验通过172.16.99.71上的httpd负载均衡node71：172.16.99.72上和node71：172.16.99.71 上的tomcat；

在node71上：在/etc/httpd/conf.d/目录下编写proxybc.conf文件，添加如下内容：

ProxyRequests Off
<proxy balancer://lbcluster1>
BalancerMember http://172.16.99.71:8080loadfactor=1 route=node71
BalancerMember http://172.16.99.72:8080loadfactor=1 route=node72
</proxy>

<VirtualHost *:80>
   ServerAdmin admin@zkchang.com
   ServerName node71.zkchang.com
   ProxyPass / balancer://lbcluster1/
   ProxyPassReverse / balancer://lbcluster1/
</VirtualHost>

重启httpd服务器即可。在这没有进行会话绑定，


进行会话绑定，bcproxy.conf的配置文件内容为：

ProxyRequests Off
Headeradd Set-Cookie "ROUTEID=.%{BALANCER_WORKER_ROUTE}e; path=/" env=BALANCER_ROUTE_CHANGED
<proxy balancer://lbcluster1>
BalancerMember http://172.16.99.71:8080loadfactor=1 route=node71
BalancerMember http://172.16.99.72:8080loadfactor=2 route=node72
ProxySetstickysession=ROUTEID
</proxy>

<VirtualHost *:80>
   ServerAdmin admin@zkchang.com
   ServerName node71.zkchang.com
   ProxyPass / balancer://lbcluster1/
   ProxyPassReverse / balancer://lbcluster1/
</VirtualHost>

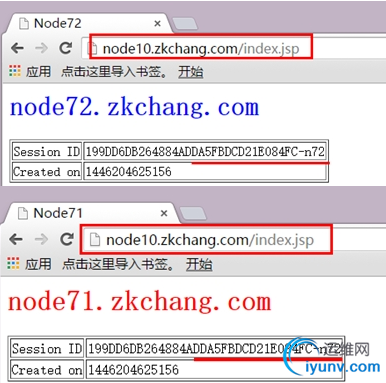

六．memcached保存session会话

使用memcached保存tomcat的session会话:tomcat-session-memcached 。也就是使用session服务保存session会话.

在Nginx+LAT实验环境的基础上来实现tomcat的session保存


实现这一功能需要一个组件：memcached-session-manager.下载此组件并安装至各个tomcat节点的安装目录下的lib目录中。（node71，node72），下载memcached-session-manager-1.8.3.jar  memcached-session-manager-tc7-1.8.3.jar这两个组件和安装时，要与你安装tomcat的版本保持一致：

      由于是rpm安装的tomcat。Lib目录存在/usr/share/tomcat/lib/。将相关连的组件复制到此目录下：（两个tomcat 节点都需复制）

[iyunv@node71msm]# cp memcached-session-manager-tc7-1.8.3.jar /usr/share/tomcat/lib/
[iyunv@node71 msm]# cp memcached-session-manager-1.8.3.jar/usr/share/tomcat/lib/
[iyunv@node71 msm]# cp msm-javolution-serializer-1.8.3.jar/usr/share/tomcat/lib/
[iyunv@node71 msm]# cp spymemcached-2.11.1.jar /usr/share/tomcat/lib/
[iyunv@node71 msm]# cp javolution-5.4.3.1.jar /usr/share/tomcat/lib/

分别在node71:172.16.99.71 和node72：172.16.99.72上定义一个用于测试的context容器，并在此容器中创建一个会话管理器：

<Host name="node72.zkchang.com"appBase="/test/webapps/" unpackWARs="true"autoDeploy="false">
   <Context path="" docBase="/test/webapps/test1">
      <ManagerclassName="de.javakaffee.web.msm.MemcachedBackupSessionManager"
         memcachedNodes="n71:172.16.99.71:11211,n72:172.16.99.72:11211"
         failoverNodes="n71"
         requestUriIgnorePattern=".*\.(ico|png|gif|jpg|css|js)$"
         transcoderFactoryClass="de.javakaffee.web.msm.serializer.javolution.JavolutionTranscoderFactory"/>
   </Context>
</Host>

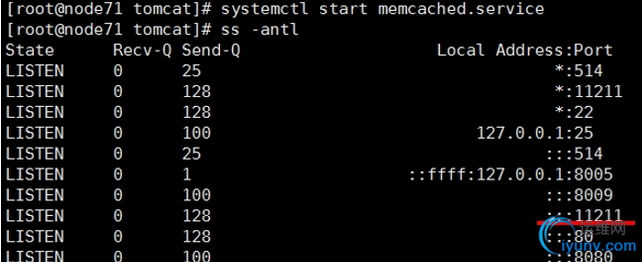

Yum 安装memcached服务，并启动；(另外一节点同样)


两个节点上的的Apache上面的配置如下：

      Node71和node72：配置文件：（做反向代理tomcat），此处配置和上述的Nginx+LAT实验环境上的Apache的配置相同：

<VirtualHost *:80>
   ServerName node71.zkchang.com
   ProxyVia On
   ProxyRequests Off
   ProxyPreserveHost On
   <Proxy *>
         Require all granted
   </Proxy>
   ProxyPass / HTTP://node71.zkchang.com:8080/
   ProxyPassReverse / HTTP://node71.zkchang.com:8080/
   <Location />
         Require all granted
   </Location>
</VirtualHost>

使用node10 :172.16.99.10做nginx对后端tomcat的负载均衡：

      在/etc/nginxnginx.conf文件中的http段内定义upstream：

   upstream tcserver {
      # ip_hash;
      server node71.zkchang.com;
      server node72.zkchang.com;
}

在/etc/nginx/conf.d/default.conf中定义对upstream的引用；

location ~* \.(jsp|do|ico)$ {
   proxy_pass http://tcserver;
}

检测nginx的配置文件是否有错，（nginx -t）无错启动Ngnix服务器。

重新启动tomcat和Apache进行测试：


发现会话并没有发生变化，在node72上使用memcached-tool 127.0.0.1查看缓存：


到此是基于memcached缓存tomcat的session会话的实现

账号		自动登录	找回密码
密码			立即注册

wirelessnetview好用的无线分析工具

亿图图示专家(EDraw Max) V7.9 中文破解版

zabbix3.4.1安装部署+微信推送信息+大屏显

Red Hat OpenShift I: Containers & Kubern

2025 年，C++ 还能“硬核”多久？

RH199 RHCSA Rapid Track

Red Hat RHCE 8 (EX294) Cert Guide

[经验分享] Nginx+LAT(apache+tomcat)的实现和使用memcached保存tomcat的session会话

浏览过的版块

扫码加入运维网微信交流群
