思科（CISCO）官方推出的网络模拟器－Packet Tracer 4.1

wxsheng

思科（CISCO）官方推出的网络模拟器－Packet Tracer 4.1

网络设备模拟器

　　Packet Tracer是思科公司针对CCNA认证而开发的一套用来设计、配置和排除故障的网络模拟系统。

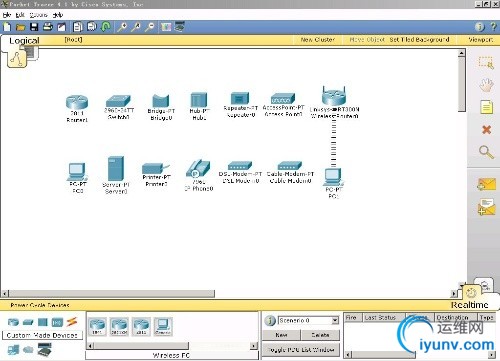

　　使用Packet Tracer，我们可以通过使用鼠标拖拽图标的方式来添加网络设备。可以使用的设备有：路由器、交换机、网桥、集线器、中继器、无线AP、无线路由、PC终端、PC服务器、打印机、IP电话机、DSL Modem、Cable Modem、帧中继、无线PC等。如下图示：
　　
　　



　　 此系统和NetSim、Dynamips相比，有如下特点和优点：
A.   比NetSim和Dynamips提供更多的模拟设备，如DSL Modem、Cable Modem、无线AP、无线路由、无线PC、带有DHCP/DNS/TFTP服务的服务器PC、带有COM/Terminal/TELNET、ARP、PING、TRACERT等命令/HTTP浏览器的终端PC等。（但Packet Tracer中只提供少数的模拟路由器和交换机，且无模拟防火墙。）

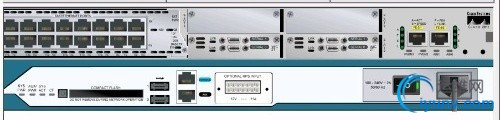

B.   每个设备的接口部分提供实物图形，便于识别。（前两者模拟器则没有。）
　　
　　


C.   设备添加、删除模块，设备间连接也是通过鼠标拖拽完成。在实验过程中可以随时更改网络拓扑结构,使实验灵活多变。（而前两者都要事先加载好模块、连线，运行模拟器后不能更改，要更改需要先关闭模拟器。）
D.   提供图形化的设备配置界面，使配置更加简洁明快。同时也提供完整的命令提示符配置系统。

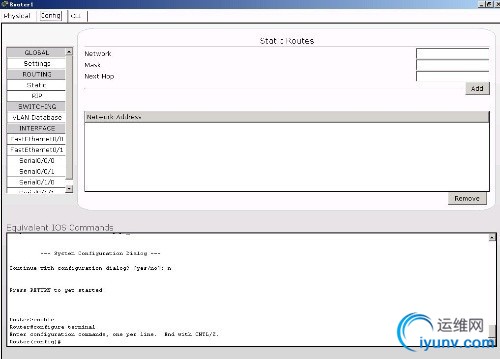

                                    图形化配置界面


                             思科的IOS Command Line Interface
　　
　　  E.提供分组传输模拟功能，可以很清晰的看到数据在网络中的传递过程。
　　
　　


　　 概括起来，可以使用netsim的实验手册（提供了详细的实验步骤和命令）＋Packet Tracer 做初步的实验。等实验拓扑结构成熟后，最后转向使用dynamips+IOS测试。
