思科网络技术学院教程——实验——在Packet Tracer中使用TCP/IP协议和OSI模型

engins

　　实验用到的pka下载地址：（点击打开链接去下载）
　　

　　学习目标：学习 PT 如何使用 OSI 模型和 TCP/IP 协议，研究数据包的内容和处理。
　　简介：在 Packet Tracer 的模拟模式中，可以看到有关数据包及其如何被网络设备处理的详细信息。常见的 TCP/IP 协议在 Packet Tracer 中都有建模型，包括 DNS、HTTP、TFTP、DHCP、Telnet、TCP、UDP、ICMP 和 IP。网络设备如何使用这些协议创建和处理数据包，在 Packet Tracer 中是通过 OSI 模型表示方法显示的。协议数据单元简称为 PDU，是对传输层的数据段、网络层的数据包和数据链路层中的帧的通用描述。

　　

　　Go on：
　　step1：从实时模式切换到模拟模式（不是第一次了，就不介绍了）
　　step2：创建数据包并访问 PDU 信息窗口

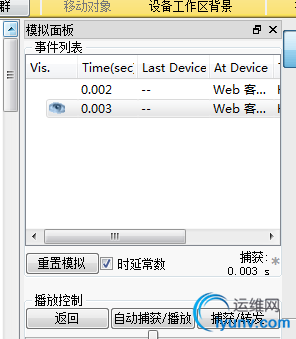

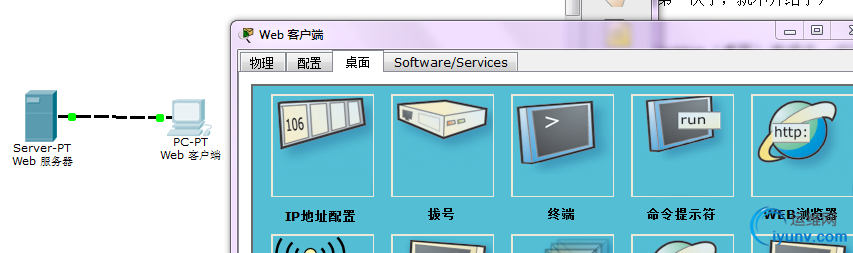

　　具体步骤：单击 Web 客户端 PC-->选择 Desktop（桌面）选项卡-->打开 Web 浏览器-->在浏览器中输入 Web 服务器的 IP 地址 192.168.1.254-->单击 Go（转到）将会发出 Web 服务器请求-->最小化 Web 客户端配置窗口。（注：由于时间在模拟模式中是由事件驱动的，所以必须使用 Capture/Forward（捕获/转发）按钮来显示网络事件。-->单机该按钮--> 将会显示两个数据包，其中一个的旁边有眼睛图标，这表示该数据包在逻辑拓扑中显示为信封。-->在Event List（事件列表）中找到第一个数据包，然后单击 Info（信息）列中的彩色正方形。
　　

　　

　　

　　

　　

　　step3：研究 OSI 模型视图中的设备算法
　　单击事件列表中数据包的 Info（信息）正方形（或者单击逻辑拓扑中显示的数据包信封）时，将会打开 PDU Information（PDU 信息）窗口。OSI 模型将组织此窗口。在我们查看的第一个数据包中，请注意 HTTP 请求（在第 7 层）是先后在第 4、3、2、1 层连续封装的。如果单击这些层，将会显示设备（本例中为 PC）使用的算法。

　　

　　step4：入站和出站 PDU
　　打开 PDU Information（PDU 信息）窗口时，默认显示 OSI Model（OSI 模型）视图。此时单击 Outbound PDU Details（出站 PDU 详细数据）选项卡。向下滚动到此窗口的底部。将会看到 HTTP（启动这一系列事件的网页请求）在 TCP 数据段中封装成数据，然后依次封装到 IP 数据包和以太网帧，最后作为比特在介质中传输。如果某设备是参与一系列事件的第一台设备，该设备的数据包只有 Outbound PDUDetails（出站 PDU 详细数据）选项卡；如果是参与一系列事件的最后一台设备，该设备的数据包只有 Inbound PDUDetails（入站 PDU 详细数据）选项卡。一般而言，将会看到出站和入站 PDU 详细数据，从而了解 Packet Tracer 如何为该设备建模的详细信息。

　　

　　

　　step5：数据包跟踪：数据包流动的动画
　　第一次运行数据包动画时，实际上是在捕获数据包，就像在协议嗅探器中一样。因此，Capture/Forward（捕获/转发）按钮意味着一次“捕获”一组事件。逐步运行网页请求。注意，只会显示 HTTP 相关数据包；而其它协议（如 TCP 和 ARP）也有数据包，但不会显示。在数据包捕获过程中的任何时间，都可以打开 PDU Information（PDU 信息）窗口。播放整个动画，直到显示 "No More Events"（没有更多事件）消息。尝试此数据包跟踪过程- 重新播放动画、查看数据包、预测下一步即将发生的事件，然后核实测。

　　

　　

　　

　　

　　更详细的效果大家自己动手去看一下吧！
　　

　　

　　

　　-----------------------------------------------------------------------------------------------------------------
