工大瑞普虚拟思科实验室full(U7.3)环境配置方法

水莹儿

　　1.双击安装WinPcap.exe
　　2.进入文件夹U7录如下。
　　

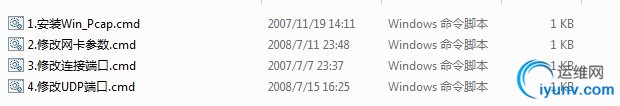

　　3.进入setup文件夹下，如图
　　

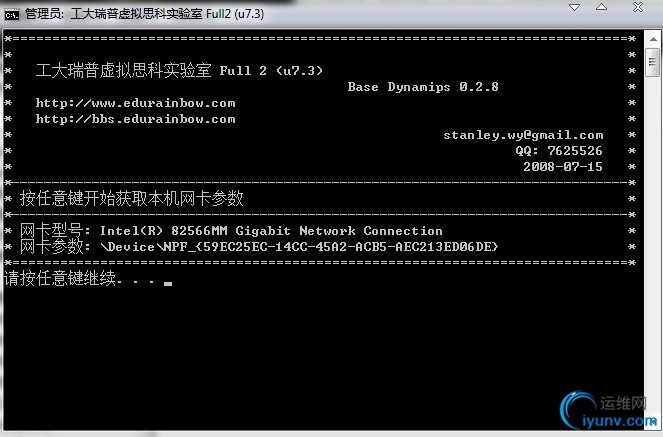

　　4.双击 2.修改网卡参数，弹出如下界面
　　
　　按Enter键
　　

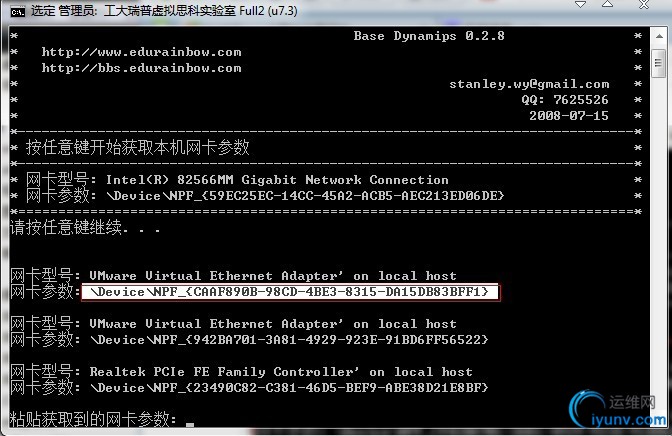

　　右键，弹出下拉表，选标志，然后选中下图第一个网卡参数，再右击即就复制了。

　　右键粘贴网卡参数
　　

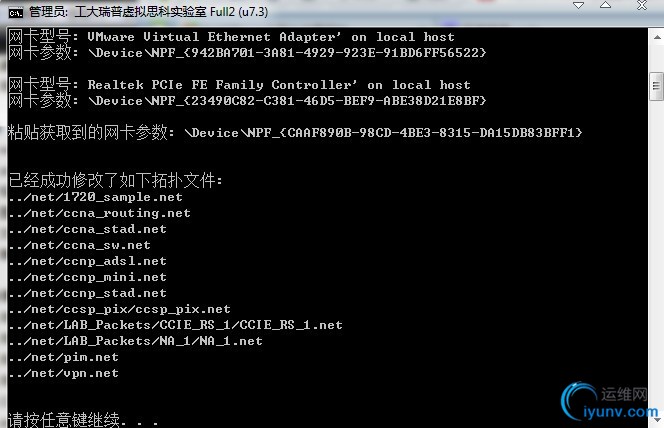

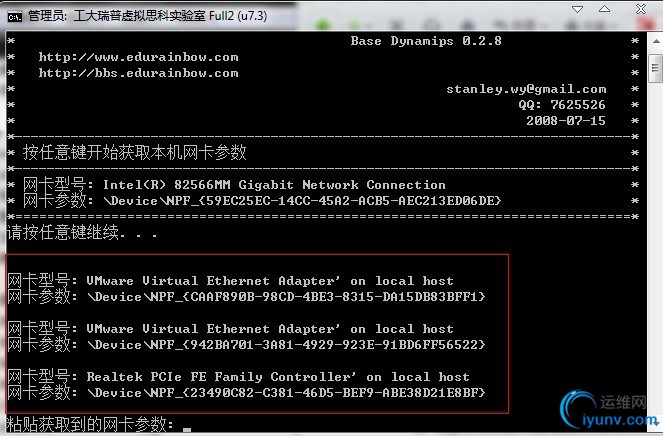

　　Enter，显示如下，表示修改成功。可关闭此窗口

　　
　　

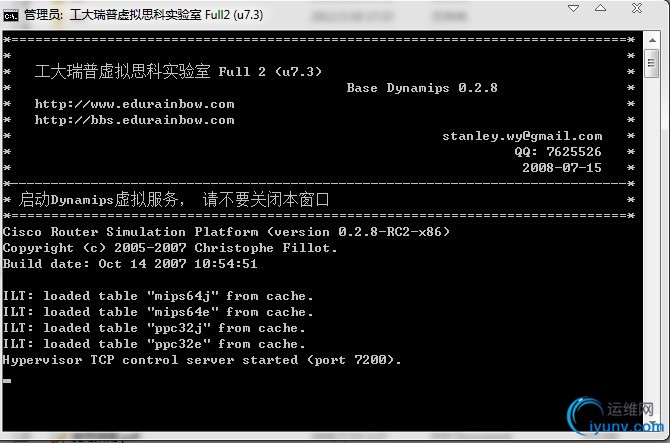

　　5.退回主目录，双击 0.虚拟服务器Dynamips-XP2003.cmd，弹出下窗口，
　　注意不可关闭该窗口

　　
　　6 双击 1.控制台NA路由器版.cmd  就可以做第一个模拟实验了

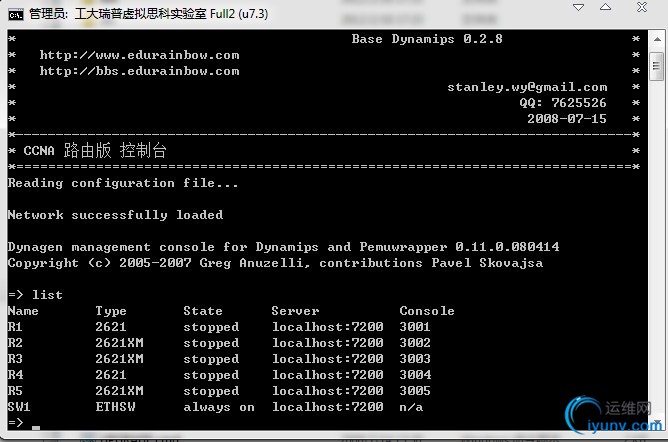

　　输入  list  可显示设备
　　

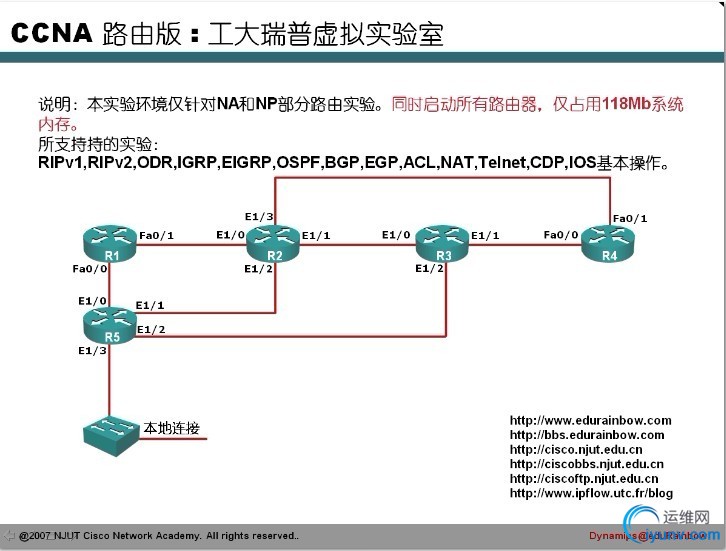

　　拓扑结构如下（包含在top目录下）
　　
　　
　　
　　如果需要做综合实验，还需要双击 0.虚拟PEMU-PIX.cmd

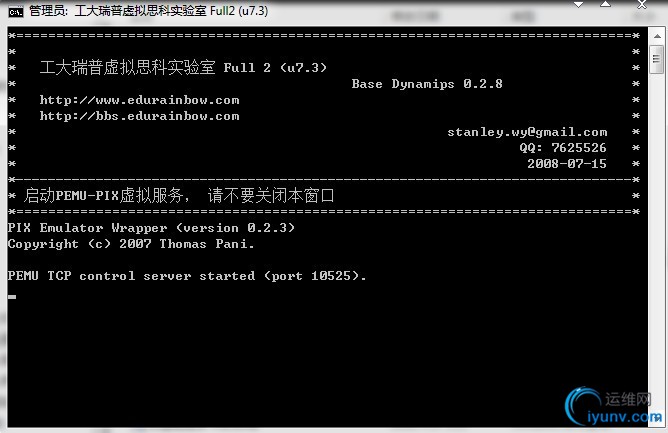

　　显示如下，注意该窗口也不可关闭
　　

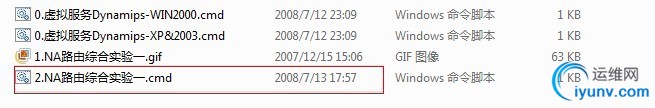

　　然后进入 综合实验室>NA路由综合实验室 双击 2.NA路由综合实验室.cmd
　　

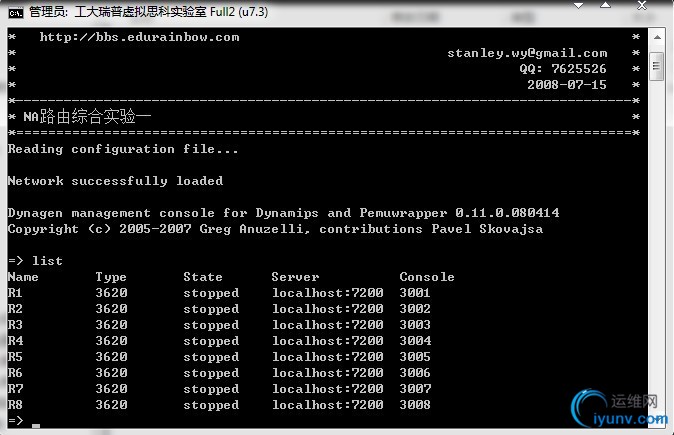

　　输入 list，显示如下

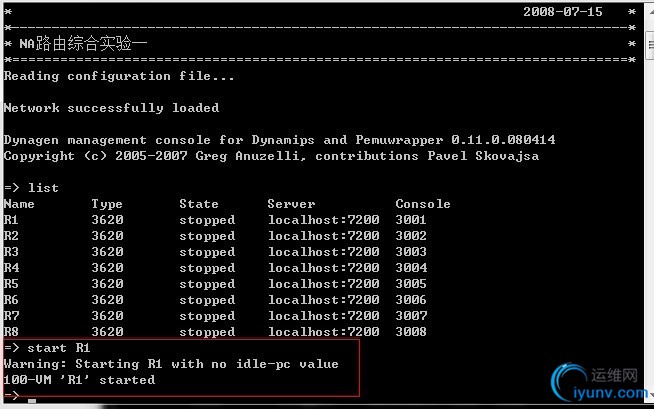

　　需要使用 start R1或者start /all 命令来开启路由

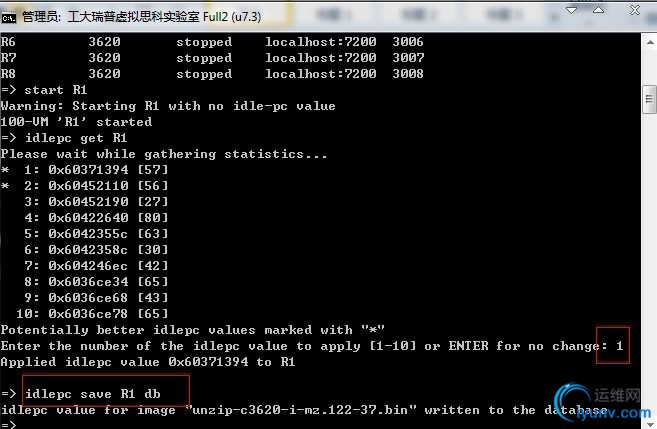

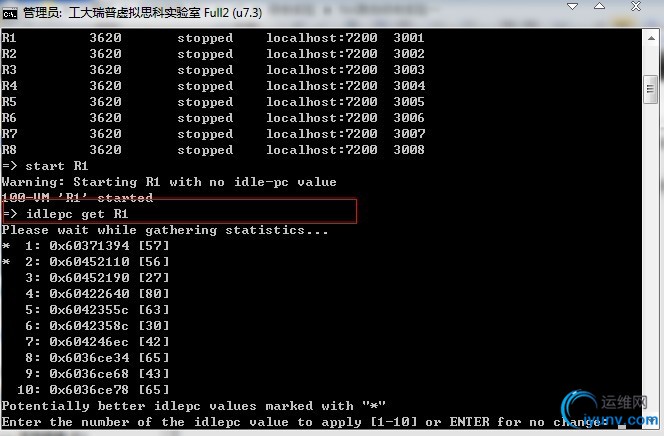

　　出现警告，说明需要设置idle-pc信息，输入  idlepc get R1
　　
　　合适的选项前会显示 *

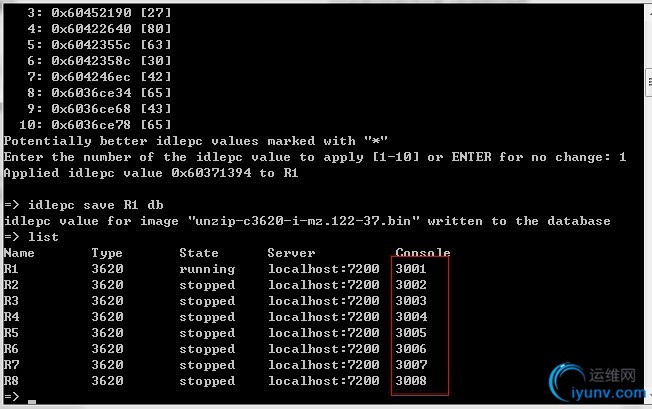

　　 输入 1，回车 输入 idlepc save R1 db保存设置，下次再启动就不会有警告。

　　7.使用SecureCRT软件，新建一个telnet连接，hostname :127.0.0.1,端口号是就是对应的Console
　　
　　对应的Console如下

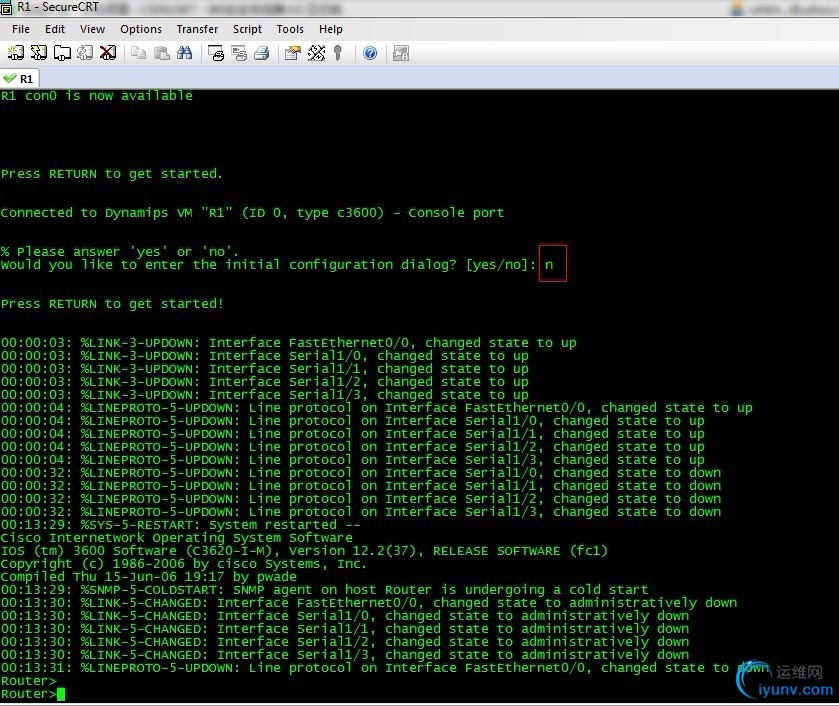

　　SecureCRT远程登录R1后如下图

　　
　　输入N，回车

到此，环境配置完成，可以进行虚拟实验了。         版权声明：本文为博主原创文章，未经博主允许不得转载。
