思科网络技术学院教程学习——客户端-服务器交互实验

FXMAR

　　实验目的：通过实验加深对HTTP协议运作原理的了解。
　　简介：本练习使用一个简单的网络，其中包含一台直接连接到服务器的 PC，该服务器已经配置为提供 DNS 服务和托管网页。练习将跟踪请求网页、解析 IP 地址以及传送网页时通信的流动。
　　

　　开始实验：
　　1.打开服务器-客户端通信.pka文件（下载地址：点击打开链接）


　　

　　2.切换到模拟模式


　　

　　3.设置事件列表过滤器

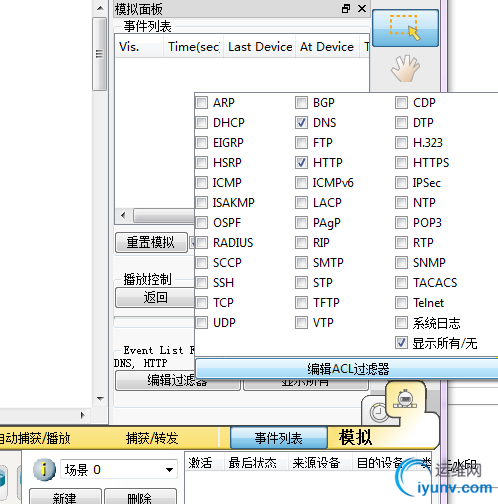

在模拟模式中，默认捕获 Packet Tracer 支持的所有事件。可以通过设置事件列表过滤器来限制捕获的事件。我们只需要捕获 DNS 和 HTTP 事件。在 Event List Filters（事件列表过滤器）区域中，单击 Edit Filters（编辑过滤器）按钮。将会显示可用事件的列表，其中所有事件均已选中。单击右下方 Show All/None（显示所有/无）左边的复选框。所有勾选标记都会被清除。单击 DNS 和 HTTP 左边的复选框，只选择DNS 和 HTTP 事件。单击事件窗口外部以关闭窗口。Event List Filters（事件列表过滤器）将只显示 DNS 和 HTTP 为可见的事件。
　　

　　

　　4.从 PC 请求网页

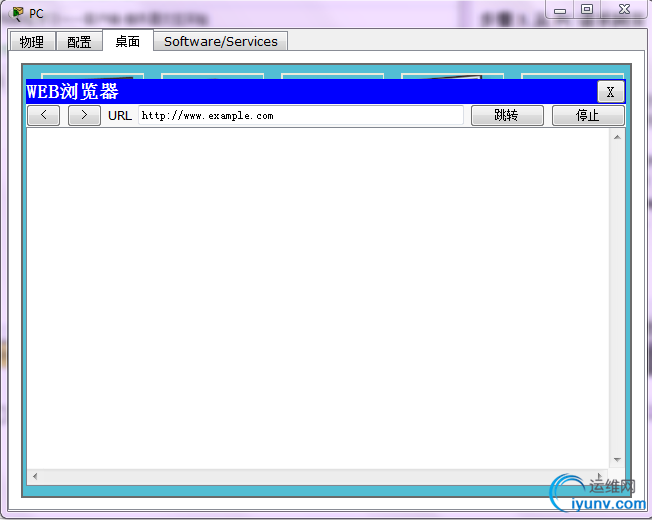

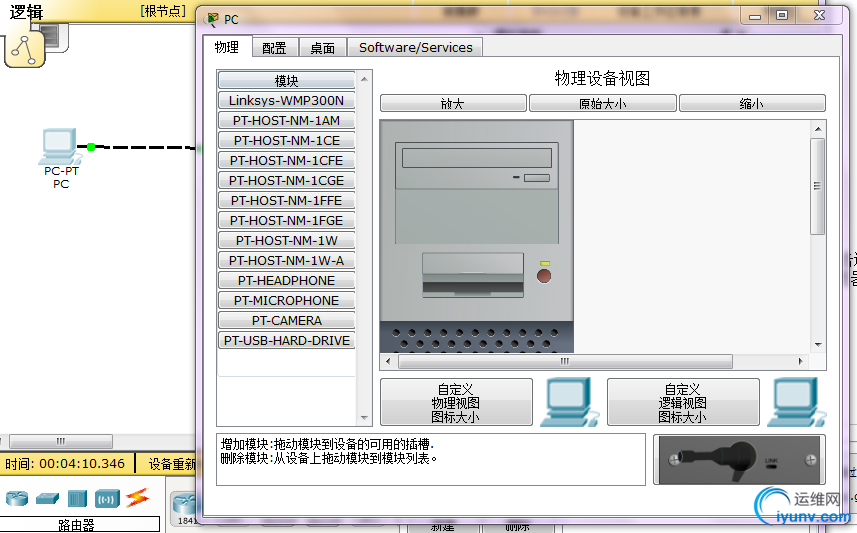

Packet Tracer 在设备上提供模拟的服务。在 PC 上打开一个模拟的 Web 浏览器，并且从服务器请求网页。单击逻辑工作空间中的 PC。单击 Desktop（桌面）选项卡并单击 Web Browser（Web 浏览器）按钮。将会打开一个模拟的 Web 浏览器。在 URL 框中键入 www.example.com，然后单击右边的 Go（转到）按钮。最小化模拟浏览器窗口。


　　



　　

　　5.运行模拟

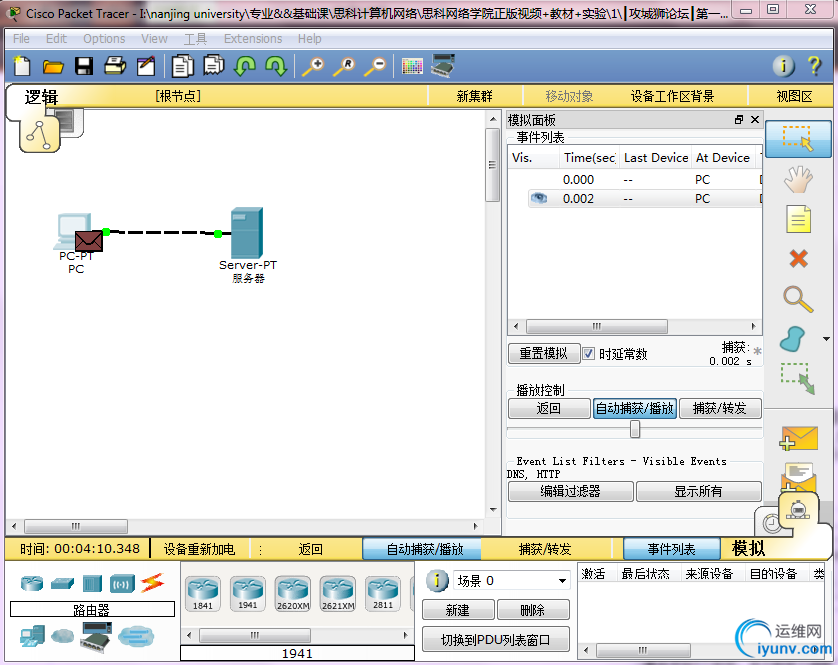

在 Simulation Panel（模拟面板）的 Play Controls（播放控制）区域，单击 Auto Capture/Play（自动捕获/播放）按钮。将会播放 PC 与服务器之间的交换动画，并且事件会添加到 Event List（事件列表）中。这些事件代表 PC 请求将 URL 解析为 IP 地址、服务器提供 IP 地址、PC 请求网页、服务器在两个网段中发送网页以及 PC 确认网页。将会显示一个对话框，表示没有其它事件，并且提供有关模拟计时的信息。单击OK（确定）关闭。


　　

　　6.检查结果


步骤 1. 访问特定的 PDU
恢复模拟浏览器窗口。注意其中显示有网页。最小化模拟浏览器窗口。
在 Simulation Panel Event List（模拟面板事件列表）区域，最后一列包含一个彩色框，可用于访问事件的详细信息。单击第一个事件最后一列中的彩色框。将会打开 PDU Information（PDU 信息）窗口。
步骤 2. 研究 PDU 信息窗口的内容
PDU Information（PDU 信息）窗口中的第一个选项卡包含与 OSI 模型相关的入站和出站 PDU 信息。重复单击 Next Layer>（下一层 >）按钮以循环显示入站和出站层，阅读各层下框中的说明，简单了解交换的运行方式。
研究其它事件的 PDU 信息，对整个交换过程获得一个大致的了解。
　　

　　

　　

　　-----------------------------------------------------------------------------------------------------------------------
　　（By:LunqingHou）//转载请保留该签名
　　-----------------------------------------------------------------------------------------------------------------------
