配置EIGRP协议

cheng029

实验目的：1、了解混合路由选择协议的工作原理，使用的度量值，

2、了解EIGRP协议的优点，掌握eigrp路由协议的配置方法。

实验设备：三台cisco路由器，三台pc，三根双绞线，两根serial连线。

实验内容与步骤：

1、首先熟悉书上关于EIGRP路由协议的知识，掌握EIGRP的度量方法，配置方法。

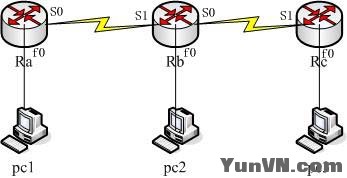

2、按上图将pc和路由器连接好。

3、按上图给各主机和路由器接口设置好IP地址。

IP地址的规划为：

Pc1----192.168.1.2,网关：192.168.1.1

Tom----f0:172.16.1.1,s0(DCE):172.16.2.1,s1:172.16.3.2

Green----s0(DCE):172.16.3.1,s1:172.16.4.2

Jackson----s0(DCE):172.16.4.1,s1:172.16.2.2,f0:172.16.5.1

Student2----172.16.5.2,网关：172.16.5.1

配置方法为：

Router(config)#interface type port_#

Router(config-if)#ip address ip_address subnet_mask

Router(config-if)#no shutdown

例如配置快速以太网口：router(config)#interface fastethernet 0

                      router(config)#ip address192.168.1.2 255.255.255.0

                      router(config)#noshutdown

4、在路由器A、B、C上配置eigrp路由选择协议，自治系统号为10。

Router(config)#router eigrp autonomous_system_#

Router(config-router)#network ip_network wildmask //指定与路由器直接相连的网络

例如：router(config)#router eigrp 10

      router(config)#network 172.16.6.0 0.0.0.255

5、给DCE接口设置时钟速率。

Tom：s0:56000bps   green:s0:112000    jackson:s0:112000

Router(config-if)#clock rate rate_in_bits_per_second

例如：router(config-if)#clock rate 56000

6、设置接口带宽与时钟速率匹配。

设置方法为：router(config)#interface serial port_#

            Router(config-if)#bandwidth rate_in_kbps

如：tom: tom(config)#int s0

Tom(config-if)#bandwidth56

7、用 show ip route命令查看当前路由表。

8、用ip bandwidth-percent 命令配置在一个接口上EIGRP可以使用带宽的百分比。

9、配置EIGRP汇总。要关闭自动汇总，使用命令：

Router(config-router)#no auto-summary

手动地配置一个前缀用作汇总地址。手工汇总路由配置在各个接口上，因此应首先选择那些传播路由汇总的接口。

Router(config-router)#no summary-address eigrp autonomous-system-number ip-address maskadministrative-distance

EIGRP汇总路由的缺省管理距离是5，它可以被配置为1~255之间的值。

10、           Cisco建议在所有EIGRP配置中增加这条命令：

Router(config-if)#Eigrplog-neighbor-change

这条命令启动了邻居毗邻变化的日志以监视路由选择系统的稳定性，有助于发现问题。

11、           用show ip eigrp neighbors查看邻居信息。

12、           用show ip eigrp interface显示每个接口信息。

13、           用show ip eigrp topology显示EIGRP拓扑表中所有可行后继。

14、           利用debug ip igrp events查看路由更新摘要信息。

Router#debug ip eigrp events

15、           利用debug ip igrp transactions 命令查看实际的IGRP路由更新信息。

Router#debug ip eigrp transactions
