分布式文件系统FastDFS部署

erwerwe

一、简介
        FastDFS是一款类Google FS的开源分布式文件系统，它用纯C语言实现，支持Linux、FreeBSD、AIX等UNIX系统。它只能通过专有API对文件进行存取访问，不支持POSIX接口方式，不能mount使用。准确地讲，Google FS以及FastDFS、mogileFS、HDFS、TFS等类Google FS都不是系统级的分布式文件系统，而是应用级的分布式文件存储服务。

二、FastDFS的架构

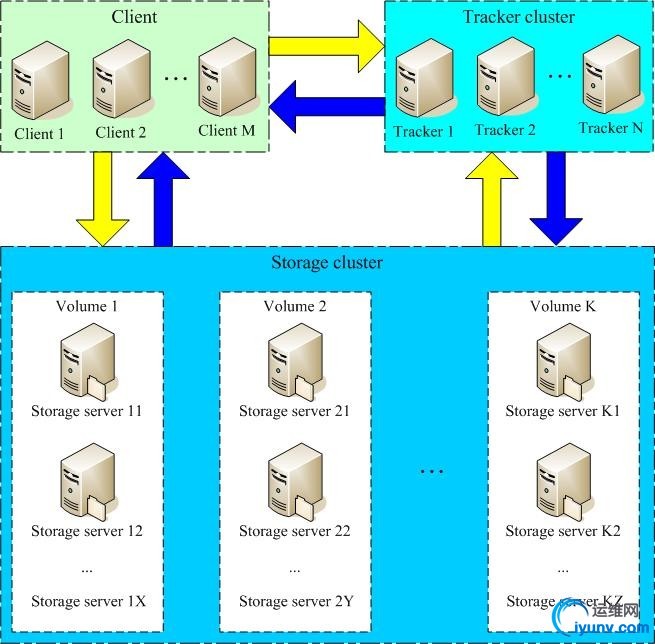

图1展示的是FastDFS的系统架构。

图1 FastDFS的系统架构

从图1可以看出，Tracker server之间相互独立，不存在直接联系。

客户端和Storage server主动连接Tracker server。Storage server主动向Tracker server报告其状态信息，包括磁盘剩余空间、文件同步状况、文件上传下载次数等统计信息。Storage server会连接集群中所有的Tracker server，向他们报告自己的状态。Storage server启动一个单独的线程来完成对一台Tracker server的连接和定时报告。需要说明的是，一个组包含的Storage server不是通过配置文件设定的，而是通过Tracker server获取到的。

不同组的Storage server之间不会相互通信，同组内的Storage server之间会相互连接进行文件同步。

Storage server采用binlog文件记录文件上传、删除等更新操作。binlog中只记录文件名，不记录文件内容。

文件同步只在同组内的Storage server之间进行，采用push方式，即源头服务器同步给目标服务器。只有源头数据才需要同步，备份数据并不需要再次同步，否则就构成环路了。有个例外，就是新增加一台Storage server时，由已有的一台Storage server将已有的所有数据（包括源头数据和备份数据）同步给该新增服务器。

Storage server中由专门的线程根据binlog进行文件同步。为了最大程度地避免相互影响以及出于系统简洁性考虑，Storage server对组内除自己以外的每台服务器都会启动一个线程来进行文件同步。

文件同步采用增量同步方式，系统记录已同步的位置（binlog文件偏移量）到标识文件中。标识文件名格式：{dest storage IP}_{port}.mark，例如：192.168.1.14_23000.mark。

三、文件上传和下载的交互过程

接下来我们一起看一下文件上传和下载的交互过程。文件上传和下载流程分别如图2、图3所示。文件上传流程的步骤如下：

图2 文件上传流程

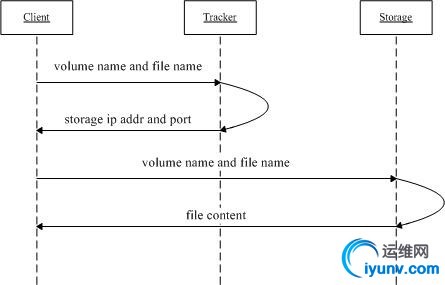

图3 文件下载流程

1. Client询问Tracker server上传到的Storage server；

2. Tracker server返回一台可用的Storage server，返回的数据为该Storage server的IP地址和端口；

3. Client直接和该Storage server建立连接，进行文件上传，Storage server返回新生成的文件ID，文件上传结束。

文件下载流程的步骤如下：

1. Client询问Tracker server可以下载指定文件的Storage server，参数为文件ID（包含组名和文件名）；

2. Tracker server返回一台可用的Storage server；

3. Client直接和该Storage server建立连接，完成文件下载。

四、ip地址分配（本文默认关闭防火墙）
    1.172.16.8.8 nginx tracker

    2.172.16.8.9 storage1

    3.172.168.8.10 storage2
    备注：所有的下载地址为http://sourceforge.net/projects/fastdfs/files/?source=navbar
五、安装tracker
    1.安装

1 2 3 4 5 6 7

# wget # tar xf download # cd FastDFS/ # ./make.sh 运行文件 有报错信息 compilation terminated. make: *** [../common/fdfs_global.o] Error 1

    2.查看官方文档，需要安装libfastcommon

1 2 3 4 5 6 7

#  wget https://github.com/happyfish100/libfastcommon/archive/master.zip   # unzip master.zip   # cd libfastcommon-master/   #  ./make.sh   # ./make.sh install

    3.继续安装FastDFS

1 2 3

# cd FastDFS/   #  ./make.sh   # ./make.sh install

    4.配置

1 2 3 4 5 6 7

# cd /etc/fdfs/ # cp tracker.conf.sample tracker.conf 修改配置文件 disabled=false        #启用配置文件 port=22122          #设置tracker的端口号 base_path=/data/fastdfs/trackerd   #设置tracker的数据文件和日志目录（需预先创建） http.server_port=18080     #设置http端口号

    5.启动

1 2 3 4

# mkdir -p /data/fastdfs/trackerd # /usr/bin/fdfs_trackerd /etc/fdfs/tracker.conf restart 设置开机启动 # echo '/usr/bin/fdfs_trackerd /etc/fdfs/tracker.conf restart' >> /etc/rc.d/rc.local

六、安装storage（两台都一样，本出给出一台配置）
    1.安装 与tracker 安装步骤相同
    2.配置

1 2 3 4 5 6 7 8

disabled=false            #启用配置文件 group_name=group1         #组名，根据实际情况修改 port=23000                #设置storage的端口号 base_path=/data/fastdfs/storage   #设置storage的日志目录（需预先创建） store_path_count=1        #存储路径个数，需要和store_path个数匹配 store_path0=/data/fastdfs/storage  #存储路径 tracker_server=172.16.8.8:22122 #tracker服务器的IP地址和端口号 http.server_port=18888     #设置http端口号

    3.启动

1 2 3 4

# mkdir -p /data/fastdfs/storage # /usr/bin/fdfs_storaged /etc/fdfs/storage.conf restart 设置开机启动 # echo '/usr/bin/fdfs_storaged /etc/fdfs/storage.conf restart' >> /etc/rc.d/rc.local

    4.查看状态

1	/usr/bin/fdfs_monitor /etc/fdfs/storage.conf

七、在storage安装nginx
    在storage上安装nginx主要为了提高http的访问服务，同时解决group中的storage服务的同步延迟问题

    1.nginx安装，可以使用源码编译，源码编译请移步本人相关博客http://www.iyunv.com/thread-91314-1-1.html，在编译安装时添加 --add-module=/root/fastdfs-nginx-module/src/
    2.配置

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

# wget # tar xf download.1         3.解决报错         make的时候会报一下错误，         root/fastdfs-nginx-module/src//common.c:21:25: fatal error: fdfs_define.h: No such file or directory #include "fdfs_define.h"                          ^ compilation terminated. make[1]: *** [objs/addon/src/ngx_http_fastdfs_module.o] Error 1 解决办法：   vim /root/fastdfs-nginx-module/src/config CORE_INCS="$CORE_INCS /usr/local/include/fastdfs /usr/local/include/fastcommon/" CORE_LIBS="$CORE_LIBS -L/usr/lib -lfastcommon -lfdfsclient" 重新编译，安装即可

    4.配置

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19

# cp /root/fastdfs-nginx-module/src/mod_fastdfs.conf /etc/fdfs/. # cp /root/FastDFS/conf/http.conf /etc/fdfs/. /root/FastDFS/conf/mime.types /etc/fdfs/. 修改nginx的配置文件 server {     listen       18888;     server_name  localhost;     location  ~/group1/M00 {         root /fdfs/storage/data;         ngx_fastdfs_module; }     error_page   500 502 503 504  /50x.html;     location = /50x.html {         root   /usr/share/nginx/html;     } }

    6.启动nginx
八、在tracker安装nginx
    在tracker上安装的nginx主要为了提供http访问的反向代理、负载均衡已经缓存服务

    1.安装配置与storage上相同
    2.配置负载功能

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22

upstream fdfs_group3 { server 172.16.1.207:8080 weight=1 max_fails=2 fail_timeout=30s; server 172.16.1.208:8080 weight=1 max_fails=2 fail_timeout=30s;     } server { # 设置服务器端口 listen       8080; # 设置 group1 的负载均衡参数 location /group1/M00 {             proxy_next_upstream http_502 http_504 error timeout invalid_header; proxy_cache http-cache;             proxy_cache_valid  200 304 12h;             proxy_cache_key $uri$is_args$args;             proxy_pass http://fdfs_group1; expires 30d;

九。测试

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18

cd /etc/fdfs/ cp client.conf.sample client.conf base_path=/data/fdfs/tracker                    # 日志存放路径 tracker_server=172.16.8.8:22122          #tracker 服务器 IP 地址和端口号 http.tracker_server_port=8080              #tracker 服务器的 http 端口号 上传文件 /usr/bin/fdfs_upload_file /etc/fdfs/client.conf /root/install3.sh group1/M00/00/00/rBAIClZB6ySAYFbtAAAGpOjLUVA6601.sh 日志报错

[2015-11-10 21:04:04] ERROR - file: ../common/fdfs_global.c, line: 52, the format of filename "group1/M00/00/00/rBAIClZB6ySAYFbtAAAGpOjLUVA6601.sh" is invalid
vi /etc/fdfs/mod_fastdfs.conf
url_have_group_name = true
再次测试上传

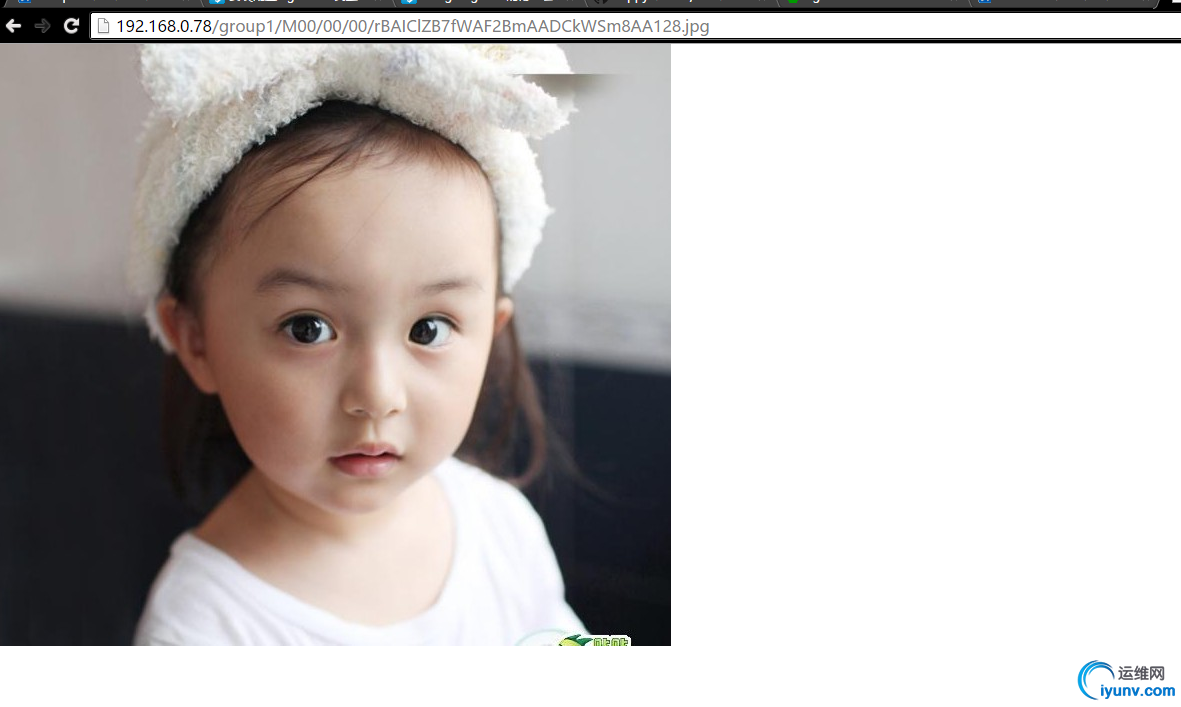

[iyunv@vrvap2 fdfs]# /usr/bin/fdfs_upload_file /etc/fdfs/client.conf /root/new.jpg
group1/M00/00/00/rBAIClZB7fWAF2BmAADCkWSm8AA128.jpg
测试成功，终于完成了
