                      通过案例  搭建KVM虚拟化平台

注意：1本次实验要开启VMWare中对应CentOS6.5虚拟机的虚拟化功能--在虚拟机设置--处理器--虚拟化引擎--勾选虚拟化Intel VT-x/EPT 或 AMD-V/RVI(V)
2.KVM是Kernel Virtual Machine的缩写，目前RedHat 只支持在64位的系统上运行KVM , 同时硬件要支持VT技术。
案例环境：采用的是CentOS6.5x86_64,开启虚拟化支持
1、安装方式
图形化安装CentOS6.5--采用最小化安装系统--选择桌面安装--选择虚拟化选项

2、在已有系统基础上，安装KVM所需软件
yum -y groupinstall "Desktop"
yum -y install qemu-kvm.x86_64 qemu-kvm-tools.x86_64 python-virtinst.noarch qemu-img.x86_64 bridge-utils.x86_64 libvirt virt-manager

3、验证--安装好以上RPM包后，最好重启一下系统，再查看CPU是否支持虚拟化
1)查看以下两种类型CPU支持虚拟化的相关信息
A.Intel
cat /proc/cpuinfo | grep vmx
B.AMD
CAT /proc/cpuinfo | grep smv

2）查看KVM模块是否成功安装
lsmod | grep kvm

4、设置KVM网络
在libvirt中运行KVM网络有两种：用户模式-NAT和桥接模式-Bridge,默认是NAT模式
，根据实际的需求我们采用桥接模式。
vim /etc/sysconfig/network-scripts/ifcfg-eth0(修改配置文件ifcfg-eth0)
DEVICE=eth0
TYPE=Ethernet
ONBOOT=yes
NM_CONTROLLED=no
BOOTPROTO=none
HWADDR=00:0c:29:25:6a:6e
BRIDGE="br0"

vim /etc/sysconfig/network-scripts/ifcfg-br0(新建配置文件ifcfg-br0)
DEVICE=br0
TYPE=Bridge
ONBOOT=yes
NM_CONTROLLED=no
BOOTPROTO=static
IPADDR=192.168.1.100
NETMASK=255.255.255.0

重启network服务
[iyunv@localhost ~]# service network restart
正在关闭接口 br0：                                         [确定]
正在关闭接口 eth0：                                        [确定]
关闭环回接口：                                             [确定]
弹出环回接口：                                             [确定]
弹出界面 eth0：                                            [确定]
弹出界面 br0： Determining if ip address 192.168.1.100 is already in use for device br0...

确认IP地址信息：                                                          [确定]

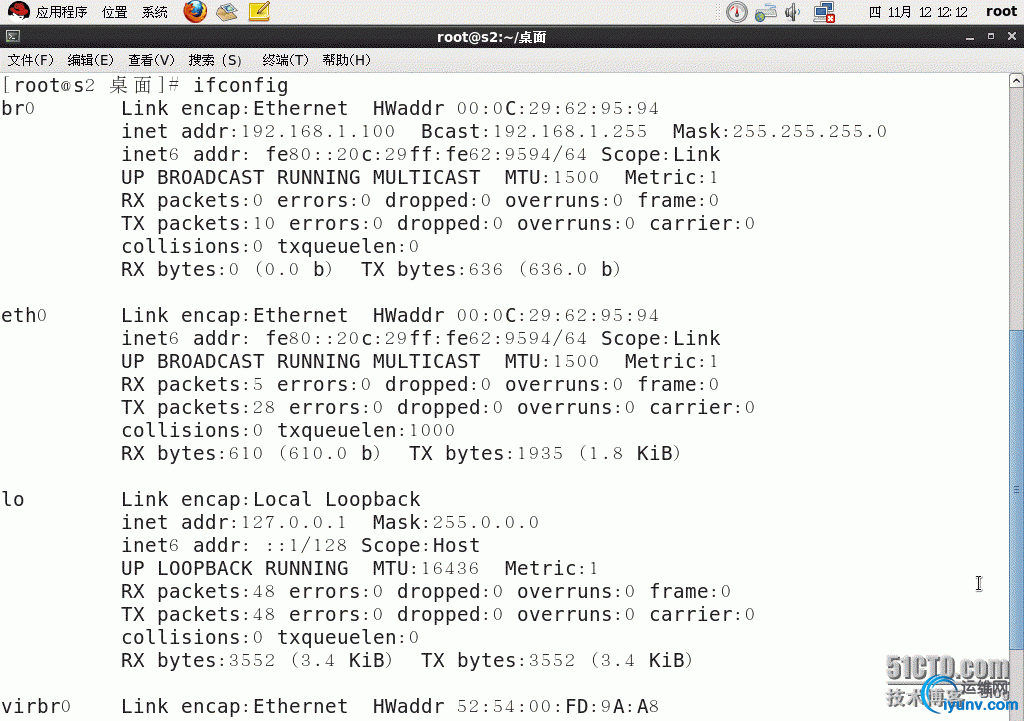

[iyunv@localhost ~]# ifconfig


输出以上信息，说明网卡桥接成功了！

5、KVM管理
virt-manager是基于libvirt的图形化虚拟机管理软件，该软件不同的版本，图形界面和操作方法也可能不同，在Shell环境下，以root身份输入命令：virt-manager 即可调出虚拟化管理器。
[iyunv@localhost ~]# virt-manager
Xlib:  extension "RANDR" missing on display "localhost:10.0".


6、虚拟化管理的步骤如下：
1）创建存储池
双击localhost(QEMU)--选择“储存”选项卡--单击“+”新建储存池：名称“bdqn”;目录“/data_kvm/store”--单击“完成”。

2）再创建一个镜像储存池
双击localhost(QEMU)--选择“储存”选项卡--单击“+”新建储存池：名称“bdqn_iso”;目录“/data_kvm/iso”--单击“完成”。

上传iso镜像文件
可用mount -o 或别的方法把镜像上传到服务器目录/data_kvm/iso
3）创建存储卷

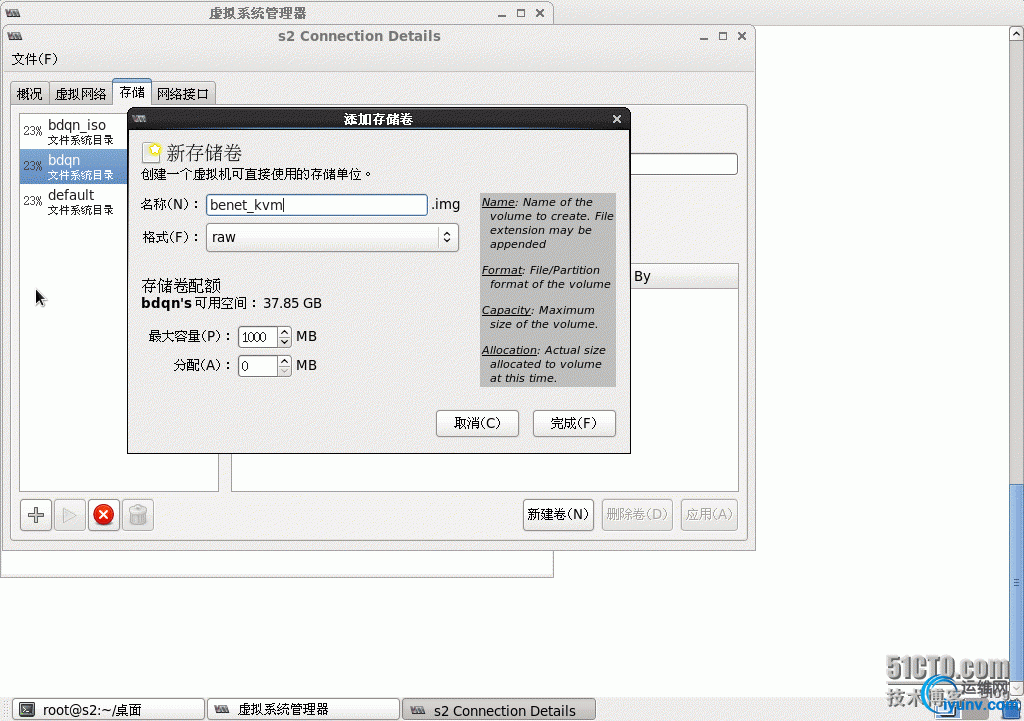

单击刚创建好的“bdqn”存储池--单击对话框右下角“新建卷”按钮建立一个储存卷：名称：“benet_kvm”;设置存储卷的最大容量和分配容量“10240MB”--单击“完成”。

4）创建虚拟机

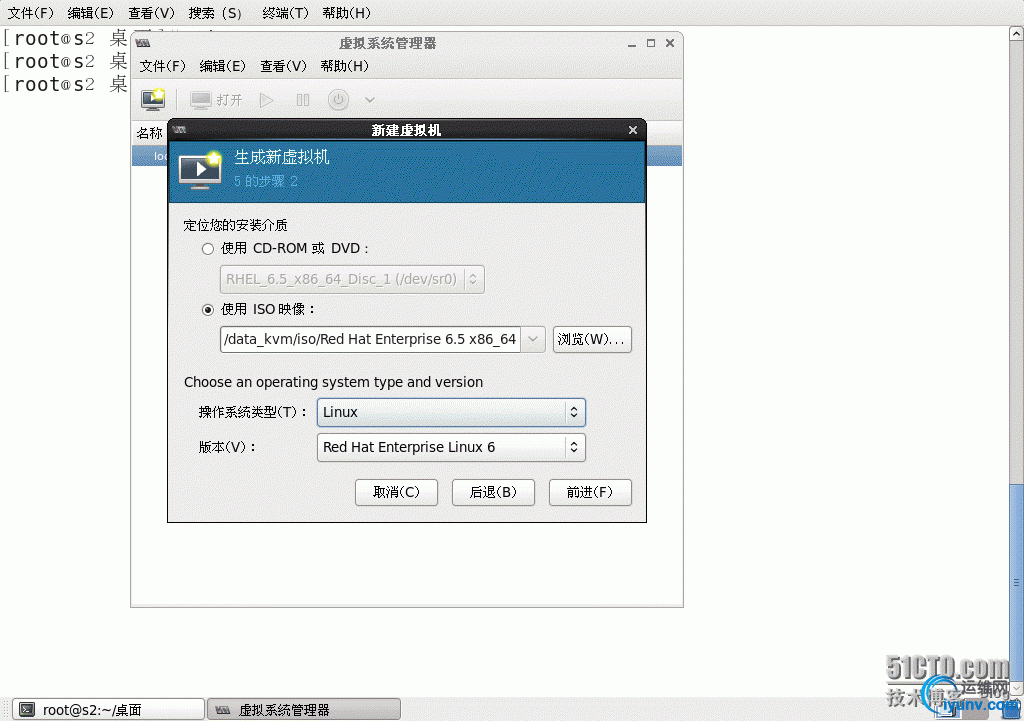

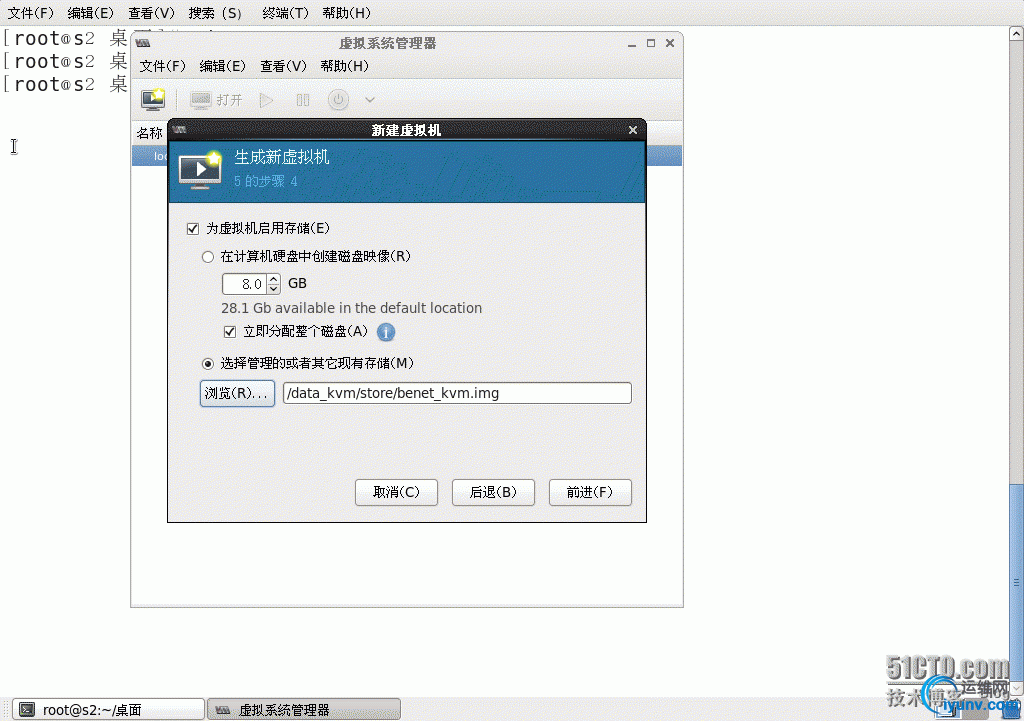

虚拟系统管理器--右击“Localhost(QEMU)”--单击“新建”选项--虚拟机名称“CentOS6.5”--打击“前进”按钮--分配内存和CPU资源--单击“前进”按钮--勾选“立即分配整个磁盘”，点选“管理的或者其他现有存储”，单击“浏览”按钮选择文件--单击“前进”按钮--勾选“在安装前自定义配置”--单击“完成”。在“Overview”视图，定位到“机器设置”-时钟偏移-改为“localtime”,单击应用；定位到“Boot Option”,勾选“主机引导时启动虚拟机”复选框-单击应用；在“显示VNC”中，将Keymap设置为“Copy Local Keymap”。









设置完毕后，单击“Begin Installation”按钮即可，整个虚拟机配置过程完成。下面就是一步一步安装系统了。


第二部分 使用KVM命令集管理虚拟机
1、安装Linux虚拟机
虚拟机192.168.1.100宿主机（当作物理机）已安装，可使用Xshell远程控制该宿主机或在本机上操作。

2、KVM基本功能管理
1）查看命令帮助

[iyunv@localhost ~]# ls /etc/libvirt/qemu
autostart  CentOS6.5.xml  networks

2）查看KVM的配置文件存放目录（CentOS6.5.xml是虚拟机系统实例的配置文件）
ls /etc/libvirt/qemu

3）查看虚拟机状态
[iyunv@localhost ~]# virsh list --all
Id    名称                         状态
----------------------------------------------------
3     CentOS6.5                      running

4）虚拟机关机与开机
注意：首先要确认acpid服务已安装并运行

[iyunv@localhost ~]# rpm -qa acpid
acpid-1.0.10-2.1.el6.x86_64

[iyunv@localhost ~]# /etc/rc.d/init.d/acpid start
启动 acpi 守护进程：                                       [确定]

[iyunv@localhost ~]# virsh shutdown CentOS6.5
域 CentOS6.5 被关闭

[iyunv@localhost ~]# virsh start CentOS6.5
域 CentOS6.5 已开始

5）强制实例系统关闭电源
[iyunv@localhost ~]# virsh destroy CentOS6.5
域 CentOS6.5 被删除

[iyunv@localhost ~]# virsh list --all
Id    名称                         状态
----------------------------------------------------
-     CentOS6.5                      关闭



6）通过配置文件启动虚拟机系统实例
[iyunv@localhost ~]# virsh create /etc/libvirt/qemu/CentOS6.5.xml
域 CentOS6.5 被创建（从 /etc/libvirt/qemu/CentOS6.5.xml）

[iyunv@localhost ~]# virsh list --all
Id    名称                         状态
----------------------------------------------------
5     CentOS6.5                      running

7）挂起虚拟机
[iyunv@localhost ~]# virsh suspend CentOS6.5
域 CentOS6.5 被挂起

[iyunv@localhost ~]# virsh list --all
Id    名称                         状态
----------------------------------------------------
5     CentOS6.5                      暂停

8）恢复虚拟机

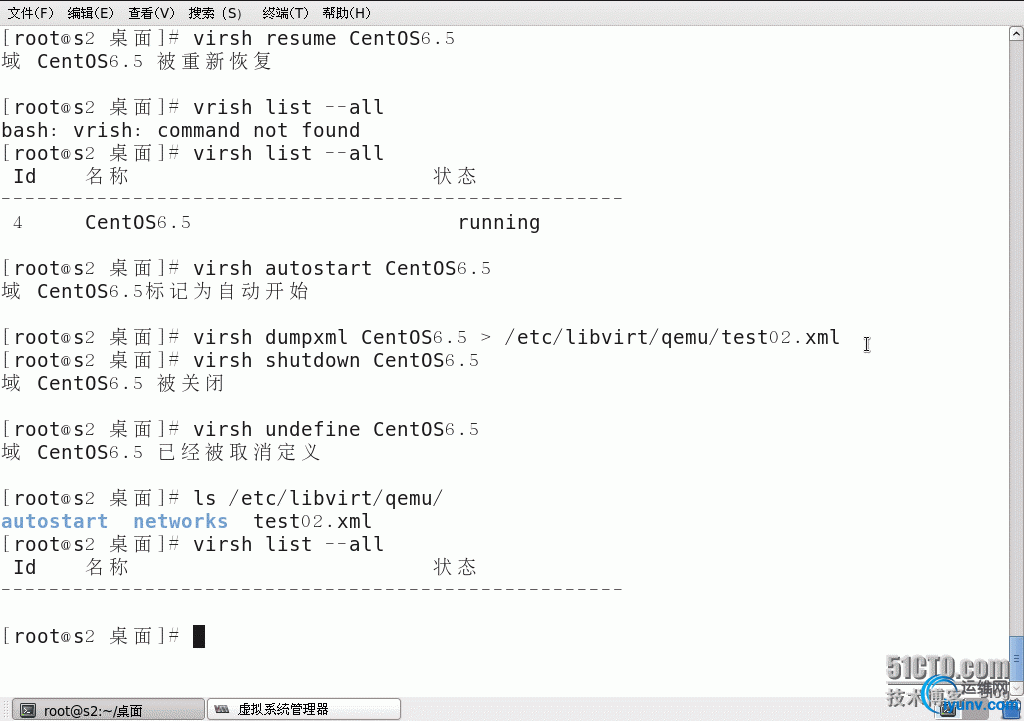

[iyunv@localhost ~]# virsh resume CentOS6.5
域 CentOS6.5 被重新恢复

[iyunv@localhost ~]# virsh list --all
Id    名称                         状态
----------------------------------------------------
5     CentOS6.5                      running

9）配置虚拟机实例伴随宿主机自动启动
[iyunv@localhost ~]# virsh autostart CentOS6.5
域 CentOS6.5标记为自动开始

该目录内容为开机自动启动的系统
[iyunv@localhost ~]# ls -hl /etc/libvirt/qemu/autostart/
总用量 0
lrwxrwxrwx 1 root root 31 9月  24 17:18 CentOS6.5.xml -> /etc/libvirt/qemu/CentOS6.5.xml

10）导出虚拟机配置
virsh dumpxml CentOS6.5 >/etc/libvirt/qemu/test02.xml

[iyunv@localhost ~]# ls /etc/libvirt/qemu
autostart  CentOS6.5.xml  networks  test02.xml

11）虚拟机的删除和添加
[iyunv@localhost ~]# virsh shutdown CentOS6.5
域 CentOS6.5 被关闭

[iyunv@localhost ~]# virsh list --all
Id    名称                         状态
----------------------------------------------------
-     CentOS6.5                      关闭

[iyunv@localhost ~]# virsh undefine CentOS6.5
域 CentOS6.5 已经被取消定义


[iyunv@localhost ~]# ls /etc/libvirt/qemu
autostart  networks  test02.xml

注意：CentOS6.5的配置文件被删除，但是磁盘文件不会被删除

通过virsh list --all 查看不到CentOS6.5的信息，说明此虚拟机被删除。
[iyunv@localhost ~]# virsh list --all
Id    名称                         状态
----------------------------------------------------

通过备份配置文件重新定义虚拟机
cd /etc/libvirt/qemu
mv test02.xml CentOS6.5.xml
[iyunv@localhost qemu]# virsh define CentOS6.5.xml
定义域 CentOS6.5（从 CentOS6.5.xml）

[iyunv@localhost ~] virsh list --all
Id    名称                         状态
----------------------------------------------------
-     CentOS6.5                      关闭

12）修改虚拟机的配置信息(可修改系统内存大小、磁盘文件等信息)
vim /etc/libvirt/qemu/CentOS6.5.xml

通过virsh命令修改
virsh edit CentOS6.5

第三部分 KVM文件的管理

注意：首先安装文件格式转换的命令行工具
[iyunv@localhost Packages]# yum -y install libguestfs-tools

1、转换raw格式磁盘文件至qcow2格式
查看当前磁盘文件格式
[iyunv@localhost ~] qemu-img info /data_kvm/store/benet_kvm.img
image: /data_kvm/store/benet_kvm.img
file format: raw
virtual size: 10G (10737418240 bytes)
disk size: 10G



关闭虚拟机CentOS6.5
[iyunv@localhost qemu]# virsh shutdown CentOS6.5
域 CentOS6.5 被关闭

转换磁盘文件格式
qemu-img convert -f raw -O qcow2 /data_kvm/store/benet_kvm.img /data_kvm/store/benet_kvm.qcow2

2、修改CentOS6.5的xml配置文件
[iyunv@localhost ~]# virsh edit CentOS6.5
<disk type='file' device='disk'>
      <driver name='qemu' type='qcow2' cache='none'/>
      <source file='/data_kvm/store/benet_kvm.qcow2'/>
      <target dev='vda' bus='virtio'/>
      <address type='pci' domain='0x0000' bus='0x00' slot='0x05' function='0x0'/>

</disk>

编辑了域 CentOS6.5 XML 配置。

3、virt-cat命令，类似于cat命令
virt-cat -a /data_kvm/store/benet_kvm.qcow2 /etc/sysconfig/network

4、virt-edit命令，用于编辑文件，用法与vim基本一致。
virt-edit -a /data_kvm/store/benet_kvm.qcow2 /etc/resolv.conf

5、virt-df命令查看虚拟磁盘信息
virt-df -h
[iyunv@localhost ~]# virt-df -h CentOS6.5
Filesystem                                Size       Used  Available  Use%
CentOS6.5:/dev/sda1                      1008M        57M       900M    6%

第四部分 虚拟机的克隆
1、查看虚拟机的状态
[iyunv@localhost ~]# virsh list --all
Id    名称                         状态
----------------------------------------------------
-     CentOS6.5                      关闭

2、从CentOS6.5克隆test01
virt-clone -o CentOS6.5 -n test01 -f /data_kvm/store/benet_kvm.qcow2
[iyunv@localhost ~]# virt-clone -o CentOS6.5 -n test01 -f /data_kvm/store/test01.qcow2
正在分配 'test01.qcow2'                                          |  10 GB     00:05

Clone 'test01' created successfully.

3、查看虚拟机状态
[iyunv@localhost ~]# virsh list --all
Id    名称                         状态
----------------------------------------------------
-     CentOS6.5                      关闭
-     test01                         关闭

4、启动虚拟机
[iyunv@localhost ~]# virsh start test01
域 test01 已开始

[iyunv@localhost ~]# virsh list --all
Id    名称                         状态
----------------------------------------------------
7     test01                         running
-     CentOS6.5                      关闭

第五部分 虚拟机快照

KVM虚拟机要使用镜像功能，磁盘格式必须为qcow2.
[iyunv@localhost ~]# qemu-img info /data_kvm/store/test01.qcow2
image: /data_kvm/store/test01.qcow2
file format: qcow2
virtual size: 10G (10737418240 bytes)
disk size: 607M
cluster_size: 65536


KVM虚拟机快照备份过程如下：
1）对CentOS6.5创建快照
[iyunv@localhost ~]virsh snapshot-create CentOS6.5

2)查看虚拟机快照版本信息
[iyunv@localhost ~]virsh snapshot-current CentOS6.5

3）查看快照信息
[iyunv@localhost ~]virsh snapshot-list CentOS6.5

4）创建新快照
[iyunv@localhost ~]virsh snapshot-create CentOS6.5

5）查看快照信息
[iyunv@localhost ~]virsh snapshot-list CentOS6.5

6）恢复虚拟机至某个快照状态
[iyunv@localhost ~]virsh snapshot-revert CentOS6.5 1282572963

7)查看虚拟机快照版本信息
[iyunv@localhost ~]virsh snapshot-current CentOS6.5

8）删除快照
[iyunv@localhost ~]virsh snapshot-delete CentOS6.5 1282572963

总结：KVM虚拟化平台，现作为Linux内核模块之一，它依托CPU虚拟化指令集（如Intel-VT,AMD-V)实现高性能的安全稳定的虚拟化支持。
       KVM对硬件的要求，必须是64位操作系统，其CPU支持lntel或AMD虚拟化，可以分别通过cat /proc/cpuinfo |grep vmx 或cat /proc/cpuinfo |grep smv 来查看。
      KVM 可通过命令集管理，但宠大的命令集很难清楚明了，所以通常都是在桌面环境下通过图形界面管理，直观方便。
