CentOS 6.3下部署LVS(NAT)+keepalived实现高性能高可用负载均衡

tgidl

一、简介

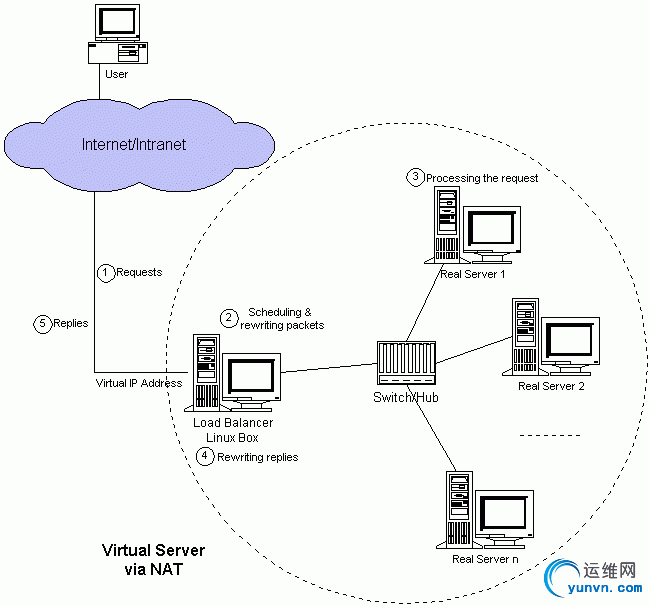

VS/NAT原理图：

二、系统环境
实验拓扑：

系统平台：CentOS 6.3
Kernel：2.6.32-279.el6.i686

LVS版本：ipvsadm-1.26
keepalived版本：keepalived-1.2.4
三、安装

0、安装LVS前系统需要安装popt-static，kernel-devel，make，gcc，openssl-devel，lftp，libnl*，popt*

1、在两台Director Server上分别配置LVS+Keepalived

LVS install -------------
[iyunv@CentOS-LVS_MASTER ~]# wget http://www.linuxvirtualserver.or ... ipvsadm-1.26.tar.gz
[iyunv@CentOS-LVS_MASTER ~]# ln -s /usr/src/kernels/2.6.32-279.el6.i686//usr/src/linux/
[iyunv@CentOS-LVS_MASTER ~]# tar zxvf ipvsadm-1.26.tar.gz
[iyunv@CentOS-LVS_MASTER ~]# cd ipvsadm-1.26
[iyunv@CentOS-LVS_MASTER ipvsadm-1.26]# make && make install
Keepalived install -------------

[iyunv@CentOS-LVS_MASTER ~]# wget http://www.keepalived.org/software/keepalived-1.2.4.tar.gz
[iyunv@CentOS-LVS_MASTER ~]# tar zxvf keepalived-1.2.4.tar.gz
[iyunv@CentOS-LVS_MASTER ~]# cd keepalived-1.2.4
[iyunv@CentOS-LVS_MASTER keepalived-1.2.4]# ./configure && make && make install
######### 将keepalived做成启动服务，方便管理##########
[iyunv@CentOS-LVS_MASTER ~]# cp /usr/local/etc/rc.d/init.d/keepalived /etc/init.d/
[iyunv@CentOS-LVS_MASTER ~]# cp /usr/local/etc/sysconfig/keepalived /etc/sysconfig/
[iyunv@CentOS-LVS_MASTER ~]# mkdir /etc/keepalived/
[iyunv@CentOS-LVS_MASTER ~]# cp /usr/local/etc/keepalived/keepalived.conf /etc/keepalived/
[iyunv@CentOS-LVS_MASTER ~]# cp /usr/local/sbin/keepalived /usr/sbin/
[iyunv@CentOS-LVS_MASTER ~]# service keepalived start | stop
2、开启路由转发
[iyunv@CentOS-LVS_MASTER ~]# vim /etc/sysctl.conf
net.ipv4.ip_forward = 1
[iyunv@CentOS-LVS_MASTER ~]# sysctl -p
3、配置Keepalived
[iyunv@CentOS-LVS_MASTER ~]# less /etc/keepalived/keepalived.conf

! Configuration File for keepalived

global_defs {

   router_id LVS_MASTER            #BACKUP上修改为LVS_BACKUP

}

vrrp_instance VI_1 {

    state MASTER                   #BACKUP上修改为BACKUP

    interface eth0

    virtual_router_id 51

    priority 100                   #BACKUP上修改为80

    advert_int 1

    authentication {

        auth_type PASS

        auth_pass 1111

    }

    virtual_ipaddress {

        10.0.0.227

    }

}

vrrp_instance LAN_GATEWAY {

    state MASTER                   #BACKUP上修改为LVS_BACKUP

    interface eth1

    virtual_router_id 52

    priority 100                   #BACKUP上修改为80

    advert_int 1

    authentication {

        auth_type PASS

        auth_pass 1111

    }

    virtual_ipaddress {

        192.168.10.10

    }

}

virtual_server 10.0.0.227 80 {

    delay_loop 6

    lb_algo rr

    lb_kind NAT

#   persistence_timeout 5

    protocol TCP

    real_server 192.168.10.4 80 {

        weight 3

        TCP_CHECK {

            connect_timeout 3

            nb_get_retry 3

            delay_before_retry 3

            connect_port 80

        }

    }

    real_server 192.168.10.5 80 {

        weight 3

        TCP_CHECK {

            connect_timeout 3

            nb_get_retry 3

            delay_before_retry 3

            connect_port 80

        }

    }

}

BACKUP服务器同上配置，先安装lvs再安装keepalived，然后配置/etc/keepalived/keepalived.conf，只需将批注部分改一下即可。
4、分别在2台Real Server上面设置网关
把网关都设置成：192.168.10.10

5、在2台RealServer中分别配置HTTP
[iyunv@WEB1 ~]# yum -y install httpd
[iyunv@WEB1 ~]# cd /var/www/html/
[iyunv@WEB1 html]# cat index.html
<h1>WEB1/192.168.10.4</h1>
[iyunv@WEB1 html]# /etc/init.d/httpd start
另一台机器配置一样，过程略。

6、分别在CentOS-LVS_MASTER、CentOS-LVS_BACKUP上执行service keepalived start启动keepalived就可实现负载均衡及高可用集群了；
[iyunv@CentOS-LVS_MASTER keepalived]# service keepalived start


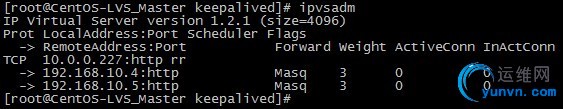

四、测试
####高可用性测试####
模拟故障，将CentOS-LVS_MASTER上的keepalived服务停掉，然后观察CentOS-LVS_BACKUP上的日志，信息如下

从日志中可知，主机出现故障后，备机立刻检测到，此时备机变为MASTER角色，并且接管了主机的虚拟IP资源，最后将虚拟IP绑定在etho设备上。
将CentOS-LVS_MASTER 上的keepalived服务开启后，CentOS-LVS_BACKUP的日志状态。

从日志可知，备机在检测到主机重新恢复正常后，释放了虚拟IP资源重新成为BACKUP角色
####故障切换测试####
故障切换是测试当某个节点出现故障后，Keepalived监制模块是否能及时发现然后屏蔽故障节点，同时将服务器转移到正常节点来执行。
将WEB2节点服务停掉，假设这个节点出现故障，然后主、备机日志信息如下


从以上可以看出，Keepalived监控模块检测到192.168.10.5这台主机出现故障后，将WEB2从集群系统中剔除掉了。 此时访问http://10.0.0.227只能看到WEB1了)

重新启动WEB2节点的服务，日志信息如下：

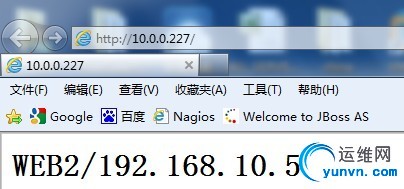

Keepalived监控模块检测到192.168.10.5这台主机恢复正常后，又将此节点加入集群系统中，再次访问就可以访问到WEB2页面了）
