Memcached 内存分配机制介绍

53421

　　




1. Slab Allocation机制：整理内存以便重复使用

      最近的memcached默认情况下采用了名为Slab Allocator的机制分配、管理内存。在该机制出现以前，内存的分配是通过对所有记录简单地进行malloc和free来进行的。但是，这种方式会导致内存碎片，加重操作系统内存管理器的负担，最坏的情况下，会导致操作系统比memcached进程本身还慢。Slab Allocator就是为解决该问题而诞生的。

        slab机制相当于内存池机制, 实现从操作系统分配一大块内存, 然后 memcached 自己管理这块内存, 负责分配与回收。

       下面来看看Slab Allocator的原理。下面是memcached文档中的slab allocator的目标：

the primary goal of the slabs subsystem in memcached was to eliminate memory fragmentation issues totally by using fixed-size memory chunks coming from a few predetermined size classes.

        也就是说，Slab Allocator的基本原理是按照预先规定的大小，将分配的内存分割成特定长度的块，以完全解决内存碎片问题。

        Slab Allocation的原理相当简单：

       1）首先，像一般的内存池一样,  从操作系统分配到一大块内存。

       2）将分配的内存分割成各种尺寸的块（chunk），并把尺寸相同的块分成组（chunk的集合），chunk的大小按照一定比例逐渐递增（图1）。



          图1 Slab Allocation的构造图



         而且，slab allocator还有重复使用已分配的内存的目的。也就是说，分配到的内存不会释放，而是重复利用。

1.1  Slab Allocation的主要术语

Page  ：分配给Slab的内存空间，默认是1MB。分配给Slab之后根据slab的大小切分成chunk。

Chunk：用于缓存记录的内存空间。

Slab Class：特定大小的chunk的组。

2. 在Slab中缓存记录的原理

       下面说明memcached如何针对客户端发送的数据选择slab并缓存到chunk中。

        memcached根据收到的数据的大小，选择最适合数据大小的slab（图2）。 memcached中保存着slab内空闲chunk的列表，根据该列表选择chunk，然后将数据缓存于其中。



                                图2 选择存储记录的组的方法

       实际上，Slab Allocator也是有利也有弊。下面介绍一下它的缺点。

3. Slab Allocator的缺点

       Slab Allocator解决了当初的内存碎片问题，但新的机制也给memcached带来了新的问题。

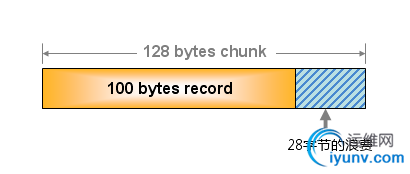

这个问题就是，由于分配的是特定长度的内存，因此无法有效利用分配的内存。例如，将100字节的数据缓存到128字节的chunk中，剩余的28字节就浪费了（图3）。



                          图3 chunk空间的使用

对于该问题目前还没有完美的解决方案，但在文档中记载了比较有效的解决方案。

The most efficient way to reduce the waste is to use a list of size classes that closely matches (if that's at all possible) common sizes of objects that the clients of this particular installation of memcached are likely to store.

就是说，如果预先知道客户端发送的数据的公用大小，或者仅缓存大小相同的数据的情况下，只要使用适合数据大小的组的列表，就可以减少浪费。

但是很遗憾，现在还不能进行任何调优，只能期待以后的版本了。但是，我们可以调节slab class的大小的差别。接下来说明growth factor选项。

4. 使用Growth Factor进行调优

memcached在启动时指定 Growth Factor因子（通过-f选项），就可以在某种程度上控制slab之间的差异。默认值为1.25。但是，在该选项出现之前，这个因子曾经固定为2，称为“powers of 2”策略。

让我们用以前的设置，以verbose模式启动memcached试试看：

$ memcached -f 2 -vv

下面是启动后的verbose输出：

slab class   1: chunk size    128 perslab  8192
slab class   2: chunk size    256 perslab  4096
slab class   3: chunk size    512 perslab  2048
slab class   4: chunk size   1024 perslab  1024
slab class   5: chunk size   2048 perslab   512
slab class   6: chunk size   4096 perslab   256
slab class   7: chunk size   8192 perslab   128
slab class   8: chunk size  16384 perslab    64
slab class   9: chunk size  32768 perslab    32
slab class  10: chunk size  65536 perslab    16
slab class  11: chunk size 131072 perslab     8
slab class  12: chunk size 262144 perslab     4
slab class  13: chunk size 524288 perslab     2

可见，从128字节的组开始，组的大小依次增大为原来的2倍。这样设置的问题是，slab之间的差别比较大，有些情况下就相当浪费内存。因此，为尽量减少内存浪费，两年前追加了growth factor这个选项。

来看看现在的默认设置（f=1.25）时的输出（篇幅所限，这里只写到第10组）：

slab class   1: chunk size     88 perslab 11915
slab class   2: chunk size    112 perslab  9362
slab class   3: chunk size    144 perslab  7281
slab class   4: chunk size    184 perslab  5698
slab class   5: chunk size    232 perslab  4519
slab class   6: chunk size    296 perslab  3542
slab class   7: chunk size    376 perslab  2788
slab class   8: chunk size    472 perslab  2221
slab class   9: chunk size    592 perslab  1771
slab class  10: chunk size    744 perslab  1409

可见，组间差距比因子为2时小得多，更适合缓存几百字节的记录。从上面的输出结果来看，可能会觉得有些计算误差，这些误差是为了保持字节数的对齐而故意设置的。

将memcached引入产品，或是直接使用默认值进行部署时，最好是重新计算一下数据的预期平均长度，调整growth factor，以获得最恰当的设置。内存是珍贵的资源，浪费就太可惜了。

接下来介绍一下如何使用memcached的stats命令查看slabs的利用率等各种各样的信息。

4. 查看memcached的内部状态

memcached有个名为stats的命令，使用它可以获得各种各样的信息。执行命令的方法很多，用telnet最为简单：

$ telnet 主机名 端口号

连接到memcached之后，输入stats再按回车，即可获得包括资源利用率在内的各种信息。此外，输入"stats slabs"或"stats items"还可以获得关于缓存记录的信息。结束程序请输入quit。

这些命令的详细信息可以参考memcached软件包内的protocol.txt文档。

$ telnet localhost 11211
Trying ::1...
Connected to localhost.
Escape character is '^]'.
stats
STAT pid 481
STAT uptime 16574
STAT time 1213687612
STAT version 1.2.5
STAT pointer_size 32
STAT rusage_user 0.102297
STAT rusage_system 0.214317
STAT curr_items 0
STAT total_items 0
STAT bytes 0
STAT curr_connections 6
STAT total_connections 8
STAT connection_structures 7
STAT cmd_get 0
STAT cmd_set 0
STAT get_hits 0
STAT get_misses 0
STAT evictions 0
STAT bytes_read 20
STAT bytes_written 465
STAT limit_maxbytes 67108864
STAT threads 4
END
quit

另外，如果安装了libmemcached这个面向C/C++语言的客户端库，就会安装 memstat 这个命令。使用方法很简单，可以用更少的步骤获得与telnet相同的信息，还能一次性从多台服务器获得信息。

$ memstat --servers=server1,server2,server3,...

libmemcached可以从下面的地址获得：

•
  http://tangent.org/552/libmemcached.html


5. 查看slabs的使用状况

使用memcached的创造着Brad写的名为memcached-tool的Perl脚本，可以方便地获得slab的使用情况（它将memcached的返回值整理成容易阅读的格式）。可以从下面的地址获得脚本：

•
  http://code.sixapart.com/svn/memcached/trunk/server/scripts/memcached-tool


使用方法也极其简单：

$ memcached-tool 主机名:端口 选项

查看slabs使用状况时无需指定选项，因此用下面的命令即可：

$ memcached-tool 主机名:端口

获得的信息如下所示：

#  Item_Size   Max_age  1MB_pages Count   Full?
1     104 B  1394292 s    1215 12249628    yes
2     136 B  1456795 s      52  400919     yes
3     176 B  1339587 s      33  196567     yes
4     224 B  1360926 s     109  510221     yes
5     280 B  1570071 s      49  183452     yes
6     352 B  1592051 s      77  229197     yes
7     440 B  1517732 s      66  157183     yes
8     552 B  1460821 s      62  117697     yes
9     696 B  1521917 s     143  215308     yes
10     872 B  1695035 s     205  246162     yes
11     1.1 kB 1681650 s     233  221968     yes
12     1.3 kB 1603363 s     241  183621     yes
13     1.7 kB 1634218 s      94   57197     yes
14     2.1 kB 1695038 s      75   36488     yes
15     2.6 kB 1747075 s      65   25203     yes
16     3.3 kB 1760661 s      78   24167     yes

各列的含义为：

列
含义
#
slab class编号
Item_Size
Chunk大小
Max_age
LRU内最旧的记录的生存时间
1MB_pages
分配给Slab的页数
Count
Slab内的记录数
Full?
Slab内是否含有空闲chunk

从这个脚本获得的信息对于调优非常方便，强烈推荐使用。

6. 内存存储的总结

本次简单说明了memcached的缓存机制和调优方法。希望读者能理解memcached的内存管理原理及其优缺点。

下次将继续说明LRU和Expire等原理，以及memcached的最新发展方向—— 可扩充体系（pluggable architecher））。
