HaProxy+keepalived+mycat集群高可用配置

所谓覅破解

部署图



　　集群部署图的理解：
　　1、keepalived和haproxy必须装在同一台机器上（如172.17.210.210.83机器上，keepalived和haproxy都要安装），keepalived负责为该服务器抢占vip（虚拟ip），抢占到vip后，对该主机的访问可以通过原来的ip（172.17.210.210.83）访问，也可以直接通过vip（172.17.210.210.103）访问。
　　2、172.17.210.64上的keepalived也会去抢占vip，抢占vip时有优先级，配置keepalived.conf中的（priority 150 #数值愈大，优先级越高,172.17.210.64上改为120，master和slave上该值配置不同）决    定。但是一般哪台主机上的keepalived服务先启动就会抢占到vip，即使是slave，只要先启动也能抢到。
　　3、haproxy负责将对vip的请求分发到mycat上。起到负载均衡的作用，同时haproxy也能检测到mycat是否存活，haproxy只会将请求转发到存活的mycat上。
　　4、如果一台服务器（keepalived+haproxy服务器）宕机，另外一台上的keepalived会立刻抢占vip并接管服务。
　　如果一台mycat服务器宕机，haporxy转发时不会转发到宕机的mycat上，所以mycat依然可用。

Haproxy安装

haproxy安装


useraddhaproxy
#wget
http://haproxy.1wt.eu/download/1.4/src/haproxy-1.4.25.tar.gz
# tar zxvf haproxy-1.4.25.tar.gz
# cd haproxy-1.4.25
# make TARGET=linux26 PREFIX=/usr/local/haproxy ARCH=x86_64
# make install PREFIX=/usr/local/haproxy
#cd /usr/local/haproxy
#chown -R haproxy.haproxy *　　haproxy.cfg

haproxy.cfg


#cd /usr/local/haproxy
#touch haproxy.cfg
#vi/usr/local/haproxy/haproxy.cfg
global
log 127.0.0.1   local0 ##记日志的功能
    maxconn 4096
    chroot/usr/local/haproxy
    user haproxy
    group haproxy
    daemon
defaults
    log    global
    option    dontlognull
    retries    3
    option redispatch
    maxconn    2000
    contimeout    5000
    clitimeout    50000
    srvtimeout    50000
listen  admin_status 172.17.210.103:48800 ##VIP
      stats uri/admin-status
##统计页面
      stats auth  admin:admin
      mode    http
      option  httplog
listen    allmycat_service 172.17.210.103:8096 ##转发到mycat的8066端口，即mycat的服务端口
      mode tcp
      option tcplog
        option httpchk OPTIONS * HTTP/1.1\r\nHost:\ www
      balance    roundrobin
        server    mycat_133 172.17.210.133:8066 check port 48700 inter 5s rise 2 fall 3
        server    mycat_134 172.17.210.134:8066 check port 48700 inter 5s rise 2 fall 3
      srvtimeout 20000
listen    allmycat_admin 172.17.210.103:8097 ##转发到mycat的9066端口，及mycat的管理控制台端口
      mode tcp
      option tcplog
        option httpchk OPTIONS * HTTP/1.1\r\nHost:\ www
      balance    roundrobin
        server    mycat_133 172.17.210.133:9066 check port 48700 inter 5s rise 2 fall 3
        server    mycat_83  172.17.210.134:9066 check port 48700 inter 5s rise 2 fall 3
      srvtimeout 20000


haproxy记录日志
　　默认haproxy是不记录日志的，为了记录日志还需要配置syslog模块，在linux下是rsyslogd服务，yum –y install rsyslog先安装rsyslog，然后

记录haproxy日志的配置


#cd /etc/rsyslog.d/
如果没有这个目录，新建
#cd /etc
#mkdir rsyslog.d
#cd /etc/rsyslog.d/
#touch haproxy.conf
#vi /etc/rsyslog.d/haproxy.conf
$ModLoad imudp
$UDPServerRun 514
local0.*
/var/log/haproxy.log
#vi /etc/rsyslog.conf
1、在#### RULES ####上面一行的地方加入以下内容：
# Include all config files in /etc/rsyslog.d/
$IncludeConfig
/etc/rsyslog.d/*.conf
#### RULES ####
2、在local7.*                                               /var/log/boot.log的下面加入以下内容（增加后的效果如下）：
# Save boot messages also to boot.log
local7.*                                               /var/log/boot.log
local0.*                                               /var/log/haproxy.log　　保存，重启rsyslog服务
　　service rsyslog restart
　　现在你就可以看到日志（/var/log/haproxy.log）了


配置监听mycat是否存活
　　在Mycat server1 Mycat server2上都需要添加检测端口48700的脚本，为此需要用到xinetd，xinetd为linux系统的基础服务，
　　首先在xinetd目录下面增加脚本与端口的映射配置文件
　　1、如果xinetd没有安装，使用如下命令安装：
　　yum install xinetd -y
　　2、检查/etc/xinetd.conf的末尾是否有这一句：includedir /etc/xinetd.d
　　没有就加上，
　　3、检查 /etc/xinetd.d文件夹是否存在，不存在也加上
　　#cd /etc
　　#mkdir xinetd.d
　　4、增加 /etc/xinetd.d/mycat_status



监听mycat是否存活的配置


#cd /etc
#mkdir xinetd.d
#cd /etc/xinetd.d/
#touch mycat_status
#vim /etc/xinetd.d/mycat_status
service mycat_status
{
        flags           = REUSE
        socket_type     = stream
        port            = 48700
        wait            = no
        user            = root
        server          =/usr/local/bin/mycat_status
        log_on_failure  += USERID
        disable         = no
}　　5、/usr/local/bin/mycat_status脚本
　　

mycat_status脚本


#!/bin/bash
#/usr/local/bin/mycat_status.sh
# This script checks if a mycat server is healthy running on localhost. It will
# return:
#
# "HTTP/1.x 200 OK\r" (if mycat is running smoothly)
#
# "HTTP/1.x 503 Internal Server Error\r" (else)
mycat=`/usr/local/mycat/bin/mycatstatus |
grep'not running'
| wc
-l`
if
[ "$mycat" =
"0" ];
then
/bin/echo-e
"HTTP/1.1 200 OK\r\n"
else
   /bin/echo-e
"HTTP/1.1 503 Service Unavailable\r\n"
fi　　
　　4、/etc/services中加入mycat_status服务
　　

加入mycat_status服务


#cd /etc
#vi services
在末尾加入
mycat_status    48700/tcp              # mycat_status
保存
重启xinetd服务
service xinetd restart　　5、验证mycat_status服务是否启动成功
　　

验证mycat_status服务是否启动成功


#netstat -antup|grep 48700
如果成功会现实如下内容：
[iyunv@localhost log]# netstat -antup|grep 48700
tcp        0      0 :::48700                    :::*                        LISTEN      12609/xinetd 　　
　　启动haproxy
　　启动haproxy前必须先启动keepalived，否则启动不了。
　　
　　/usr/local/haproxy/sbin/haproxy -f /usr/local/haproxy/haproxy.cfg
　　
　　启动haproxy异常情况
　　如果报以下错误：
　　[iyunv@localhost bin]# /usr/local/haproxy/sbin/haproxy -f /usr/local/haproxy/haproxy.cfg
　　[ALERT] 183/115915 (12890) : Starting proxy admin_status: cannot bind socket
　　[ALERT] 183/115915 (12890) : Starting proxy allmycat_service: cannot bind socket
　　[ALERT] 183/115915 (12890) : Starting proxy allmycat_admin: cannot bind socket
　　原因为：该机器没有抢占到vip
　　
　　为了使用方便可以增加一个启动，停止haproxy的脚本
　　启动脚本starthap内容如下
　　#!/bin/sh
　　/usr/local/haproxy/sbin/haproxy -f /usr/local/haproxy/haproxy.cfg &
　　
　　停止脚本stophap内容如下
　　#!/bin/sh
　　ps -ef | grep sbin/haproxy | grep -v grep |awk '{print $2}'|xargs kill -s 9
　　
　　分别赋予启动权限
　　chmod +x starthap
　　chmod +x stophap
　　

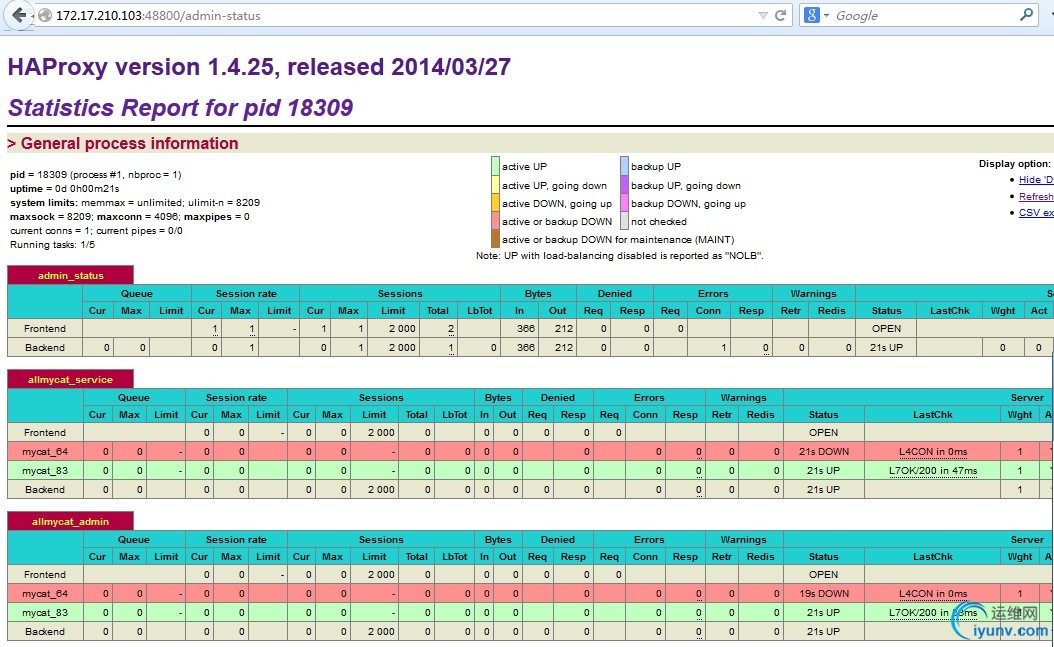

　　启动后可以通过http://172.17.210.103:48800/admin-status (用户名密码都是admin，haproxy.cfg中配置的)
　　



openssl安装
　　openssl必须安装，否则安装keepalived时无法编译，keepalived依赖openssl。
　　

openssl安装


tar
zxvf openssl-1.0.1g.tar.gz
./config--prefix=/usr/local/openssl
./config-t
make
depend
make
make
test
make
install
ln
-s /usr/local/openssl
/usr/local/ssl　　
　　

openssl配置


vi
/etc/ld.so.conf
#在/etc/ld.so.conf文件的最后面，添加如下内容：
/usr/local/openssl/lib

vi
/etc/profile
export
OPENSSL=/usr/local/openssl/bin
export
PATH=$PATH:$OPENSSL

source
/etc/profile
yum installopenssl-devel -y
#如无法yum下载安装，请修改yum配置文件　　
　　测试:



ldd /usr/local/openssl/bin/openssl
        linux-vdso.so.1 =>  (0x00007fff996b9000)
        libdl.so.2 =>/lib64/libdl.so.2 (0x00000030efc00000)
        libc.so.6 =>/lib64/libc.so.6 (0x00000030f0000000)
        /lib64/ld-linux-x86-64.so.2 (0x00000030ef800000)
which
openssl
    /usr/bin/openssl
openssl version
    OpenSSL 1.0.0-fips 29 Mar 2010


keepalived安装
　　本文在172.17.30.64、172.17.30.83两台机器进行keepalived安装

安装


tar
zxvf keepalived-1.2.13.tar.gz
cd
keepalived-1.2.13
./configure--prefix=/usr/local/keepalived
make
make
install
cp
/usr/local/keepalived/sbin/keepalived /usr/sbin/
cp
/usr/local/keepalived/etc/sysconfig/keepalived /etc/sysconfig/
cp
/usr/local/keepalived/etc/rc.d/init.d/keepalived/etc/init.d/
mkdir
/etc/keepalived
cd
/etc/keepalived/
cp
/usr/local/keepalived/etc/keepalived/keepalived.conf/etc/keepalived
mkdir-p
/usr/local/keepalived/var/log


keepalived配置

建检查haproxy是否存活的脚本


#新建redis检查
mkdir
/etc/keepalived/scripts
cd
/etc/keepalived/scripts　　keepalived.conf:
　　vi /etc/keepalived/keepalived.conf
　　Master:

Master


! Configuration Filefor
keepalived
vrrp_script chk_http_port {
    script"/etc/keepalived/scripts/check_haproxy.sh"
    interval 2
    weight 2
}
vrrp_instance VI_1 {
   state MASTER              #172.17.210.83上改为Master
   interface eth0            #对外提供服务的网络接口
   virtual_router_id 51      #VRRP组名，两个节点的设置必须一样，以指明各个节点属于同一VRRP组

   priority 150              #数值愈大，优先级越高,172.17.210.84上改为120
   advert_int 1              #同步通知间隔
   authentication {          #包含验证类型和验证密码。类型主要有PASS、AH两种，通常使用的类型为PASS，据说AH使用时有问题
      auth_type PASS
      auth_pass 1111
   }

   track_script {
      chk_http_port            #调用脚本check_haproxy.sh检查haproxy是否存活
   }

   virtual_ipaddress {      #vip地址，这个ip必须与我们在lvs客户端设定的vip相一致
      172.17.210.103 dev eth0 scope globa
   }
   notify_master/etc/keepalived/scripts/haproxy_master.sh
   notify_backup/etc/keepalived/scripts/haproxy_backup.sh
   notify_fault /etc/keepalived/scripts/haproxy_fault.sh
   notify_stop  /etc/keepalived/scripts/haproxy_stop.sh
}　　slave：

slave


! Configuration Filefor
keepalived
vrrp_script chk_http_port {
    script"/etc/keepalived/scripts/check_haproxy.sh"
    interval 2
    weight 2
}
vrrp_instance VI_1 {
   state MASTER              #172.17.210.83上改为Master
   interface eth1            #对外提供服务的网络接口
   virtual_router_id 51      #VRRP组名，两个节点的设置必须一样，以指明各个节点属于同一VRRP组

   priority 120              #数值愈大，优先级越高,172.17.210.64上改为120
   advert_int 1              #同步通知间隔
   authentication {          #包含验证类型和验证密码。类型主要有PASS、AH两种，通常使用的类型为PASS，据说AH使用时有问题
      auth_type PASS
      auth_pass 1111
   }

   track_script {
      chk_http_port            #调用脚本check_haproxy.sh检查haproxy是否存活
   }

   virtual_ipaddress {      #vip地址，这个ip必须与我们在lvs客户端设定的vip相一致
      172.17.210.103 dev eth1 scope globa
   }
   notify_master/etc/keepalived/scripts/haproxy_master.sh
   notify_backup/etc/keepalived/scripts/haproxy_backup.sh
   notify_fault /etc/keepalived/scripts/haproxy_fault.sh
   notify_stop  /etc/keepalived/scripts/haproxy_stop.sh
}　　check_haproxy.sh
　　vi /etc/keepalived/scripts/check_haproxy.sh
　　脚本含义：如果没有haproxy进程存在，就启动haproxy，停止keepalived

check_haproxy.sh


#!/bin/bash
STARTHAPROXY="/usr/local/haproxy/sbin/haproxy -f /usr/local/haproxy/haproxy.cfg"
STOPKEEPALIVED="/etc/init.d/keepalived stop"
LOGFILE="/usr/local/keepalived/var/log/keepalived-haproxy-state.log"
echo
"[check_haproxy status]" >> $LOGFILE
A=`ps-C haproxy --no-header |wc-l`
echo
"[check_haproxy status]" >> $LOGFILE
date
>> $LOGFILE
if
[ $A -eq 0 ];then
echo
$STARTHAPROXY >> $LOGFILE
$STARTHAPROXY >> $LOGFILE  2>&1
sleep5
fi
if
[ `ps -C haproxy --no-header |wc-l` -eq
0 ];then
exit
0
else
exit
1
fi　　haproxy_master.sh(master和slave一样)

haproxy_master.sh


#!/bin/bash
STARTHAPROXY=`/usr/local/haproxy/sbin/haproxy-f
/usr/local/haproxy/haproxy.cfg`
STOPHAPROXY=`ps-ef |
grep sbin/haproxy
| grep
-vgrep
|awk'{print $2}'|xargskill
-s 9`
LOGFILE="/usr/local/keepalived/var/log/keepalived-haproxy-state.log"
echo
"[master]" >> $LOGFILE
date
>> $LOGFILE
echo
"Being master...." >> $LOGFILE 2>&1
echo
"stop haproxy...." >> $LOGFILE 2>&1
$STOPHAPROXY >> $LOGFILE  2>&1
echo
"start haproxy...." >> $LOGFILE 2>&1
$STARTHAPROXY >> $LOGFILE  2>&1
echo
"haproxy stared ..." >> $LOGFILE　　haproxy_backup.sh(master和slave一样)

haproxy_backup.sh


#!/bin/bash
STARTHAPROXY=`/usr/local/haproxy/sbin/haproxy-f
/usr/local/haproxy/haproxy.cfg`
STOPHAPROXY=`ps-ef |
grep sbin/haproxy
| grep
-vgrep
|awk'{print $2}'|xargskill
-s 9`
LOGFILE="/usr/local/keepalived/var/log/keepalived-haproxy-state.log"
echo
"[backup]" >> $LOGFILE
date
>> $LOGFILE
echo
"Being backup...." >> $LOGFILE 2>&1
echo
"stop haproxy...." >> $LOGFILE 2>&1
$STOPHAPROXY >> $LOGFILE  2>&1
echo
"start haproxy...." >> $LOGFILE 2>&1
$STARTHAPROXY >> $LOGFILE  2>&1
echo
"haproxy stared ..." >> $LOGFILE　　

haproxy_fault.sh(master和slave一样)

haproxy_fault.sh


#!/bin/bash
LOGFILE=/usr/local/keepalived/var/log/keepalived-haproxy-state.log
echo
"[fault]" >> $LOGFILE
date
>> $LOGFILE　　
　　haproxy_stop.sh(master和slave一样)

haproxy_stop.sh


#!/bin/bash
LOGFILE=/usr/local/keepalived/var/log/keepalived-haproxy-state.log
echo
"[stop]" >> $LOGFILE
date
>> $LOGFILE　　启用服务

启用服务


#启用服务
service keepalived start
