keepalived实现双机热备

奥德赛F9 · 发表于 2015-11-19 15:04:08

　　转自：http://www.micmiu.com/architecture/cluster/keepalived-hot-standby/
　　

　　
作者: Michael日期: 2012 年 3 月 19 日发表评论 (7)查看评论　　
　　keepalived是一个类似于layer3, 4, 5 交换机制的软件，也就是我们平时说的第3层、第4层和第5层交换。Keepalived的作用是检测web服务器的状态，如果有一台web服务器死机，或工作出现故障，Keepalived将检测到，并将有故障的web服务器从系统中剔除，当web服务器工作正常后Keepalived自动将web服务器加入到服务器群中，这些工作全部自动完成，不需要人工干涉，需要人工做的只是修复故障的web服务器。
　　官网地址：http://www.keepalived.org/
　　截止2011-08-29 最新版本1.2.2 附件提供下载：keepalived-1.2.2.tar.gz
　　keepalived 中文权威指南：KEEPALIVED权威指南(中文)
　　本文目录：

[一]、实验环境介绍
[二]、服务器层的双机热备（比如服务器宕机、keepalived宕、网络不通）
[三]、应用层（web）的双机热备（比如web应用端口不通、 nginx进程被意外kill ）

　　[一]、实验环境介绍
　　1.1、软件信息：

S-A 192.168.8.183 centos5 keepalived nginx
S-B 192.168.8.150 centos5 keepalived nginx
VirtualIP (虚拟IP)：192.168.8.191

　　1.2、keepalived 标准的安装步骤：
1# tar -zxvf keepalived-1.2.2.tar.gz2# cd keepalived-1.2.23# ./configure4# make5# make install6# mkdir /etc/keepalived/7# cp /usr/local/etc/keepalived/keepalived.conf /etc/keepalived/keepalived.conf　　1.3、nginx的安装和keepalived类似
　　不熟悉的可参考：nginx安装及负载均衡配置
　　（http://www.micmiu.com/enterprise-app/cluster/nginx-install-lb/）
　　修改nginx.conf 中监听端口80->8088:

　　listen 8088;
server_name localhost;

　　修改/usr/local/nginx/html/index.html的内容：
　　192.168.8.183
1<html>2<head>3<title>Welcome to nginx!</title>4</head>5<bodybgcolor="white"text="black">6<center><h1>Welcome to nginx! 192.168.8.183</h1></center>7</body>8</html>　　 192.168.8.150:
1<html>2<head>3<title>Welcome to nginx!</title>4</head>5<bodybgcolor="white"text="black">6<center><h1>Welcome to nginx! 192.168.8.150</h1></center>7</body>8</html>　　两台server（S-A,S-B）都需要安装这两款软件。
　　[二]、服务器层的双机热备（比如服务器宕机、keepalived宕了）
　　2.1、测试要求：
　　主机宕机、keepalived宕了、网络不通时，备机能自动接管，不影响VIP：192.168.8.191的访问
　　2.2、Master（S-A 192.168.8.181）配置文件/etc/keepalived/keepalived.conf：
1! Configuration File forkeepalived2 3global_defs {4 notification_email {5 #admin@michael-demo.com6 }7 #notification_email_from admin@micmiu.com8 #smtp_server 127.0.0.19 #smtp_connect_timeout 3010 router_id LVS_DEVEL11}12 13vrrp_instance VI_1 {14 state MASTER15 interface eth016 virtual_router_id 5117 priority 10018 advert_int 119 authentication {20 auth_type PASS21 auth_pass 111122 }23 virtual_ipaddress {24 192.168.8.19125 }26}　　2.3、Backup（S-B 192.168.8.150）配置信息/etc/keepalived/keepalived.conf：
1! Configuration File forkeepalived2 3global_defs {4 notification_email {5 #admin@michael-demo.com6 }7 #notification_email_from admin@micmiu.com8 #smtp_server127.0.0.19 #smtp_connect_timeout3010 router_id LVS_DEVEL11}12 13vrrp_instance VI_1 {14 state BACKUP15 interfaceeth016 virtual_router_id5117 priority 9918 advert_int119 authentication {20 auth_type PASS21 auth_pass111122 }23 virtual_ipaddress {24 192.168.8.19125 }26}　　Tips：

state 参数值：主的是MASTER、备用的是BACKUP
priority 参数值： MASTER > BACKUP
virtual_router_id：参数值要一样

　　 2.4、测试：
　　两台测试机S-A、S-B均启动keepalived和nginx
　　2.4.1、验证nginx启动正常：

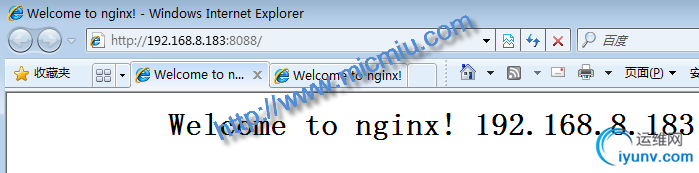

　　访问 master : http://192.168.8.183:8088/

　　访问 backup: http://192.168.8.150:8088/

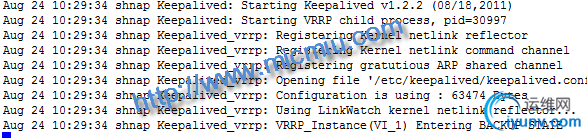

　　 2.4.2、查看keepalived的日志信息如下：
　　master ：192.168.8.183

　　master ：192.168.8.183

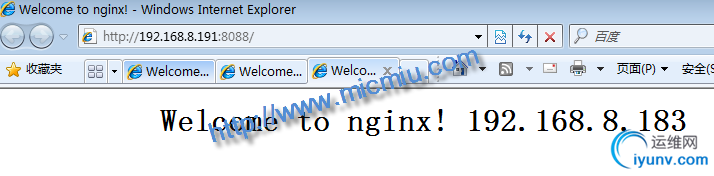

　　2.4.3、浏览器打开虚拟ip访问：http://192.168.8.191:8088/

　　2.4.4、kill 192.168.8.183（master) 的keepalived进程，日志信息如下：
　　master ：192.168.8.183

　　backup：192.168.8.150

　　2.4.5、浏览器打开虚拟ip访问：http://192.168.8.191:8088/

　　2.4.6、再次启动192.168.8.183的keepalived进程，192.168.8.183会自动接管成为master，192.168.8.150自动转为backup，从测试结果看，备机能成功接管，已经实现了热备。
　　 Tips： 如果我们停掉master上的nginx进程，你会发现此时应用访问就失败了，很显然这不是我们希望看到的结果，那如何实现web应用的热备呢，在下一节中我们将详细讲述。
　　[三]、应用层（web）的双机热备（比如nginx进程被意外kill、web端口不通）
　　3.1.主要是利用keepalived的track_script检测脚本的原理实现的。
　　3.2.配置文件的修改
　　3.2.1、Master（S-A 192.168.8.183）配置文件/etc/keepalived/keepalived.conf：
1/etc/keepalived/keepalived.conf2 3! Configuration File forkeepalived4 5global_defs {6 notification_email {7 #admin@michael-demo.com8 }9 #notification_email_from admin@michael-demo.com10 #smtp_server 127.0.0.111 #smtp_connect_timeout 3012 router_id LVS_DEVEL13}14vrrp_script chk_http_port {15 script"</dev/tcp/127.0.0.1/8088"16 interval 117 weight -218}19 20vrrp_instance VI_1 {21 state MASTER22 interface eth023 virtual_router_id 5124 priority 10025 advert_int 126 authentication {27 auth_type PASS28 auth_pass 111129 }30 virtual_ipaddress {31 192.168.8.19132 }33 track_script {34 chk_http_port35 }36}　　 3.2.2、Backup（S-B 192.168.8.150）配置文件/etc/keepalived/keepalived.conf：
1/etc/keepalived/keepalived.conf2 3! Configuration File forkeepalived4 5global_defs {6 notification_email {7 #admin@michael-demo.com8 }9 #notification_email_from admin@michael-demo.com10 #smtp_server 127.0.0.111 #smtp_connect_timeout 3012 router_id LVS_DEVEL13}14vrrp_script chk_http_port {15 script"</dev/tcp/127.0.0.1/8088"16 interval 117 weight -218}19 20vrrp_instance VI_1 {21 state MASTER22 interface eth023 virtual_router_id 5124 priority 9925 advert_int 126 authentication {27 auth_type PASS28 auth_pass 111129 }30 virtual_ipaddress {31 192.168.8.19132 }33 track_script {34 chk_http_port35 }36}　　 3.2.3、注意点（非常重要）
　　1）、为什么主备的参数state都是MASTER，对的，你没有看错确实要都设置成一样的，不然并不能实现我们想要的VIP漂浮的效果，我测试很久才发现的.state都设置成MASTER后，会根据priority的值大小竞争来决定谁是真正的MASTER，脚本检测也是在失败的时候会把权重减去相应的值，比如原来master（181）的priority=100，如果脚本检测到端口8088无法连接，就会priority-2=98，< S-B（150）的priority（99），此时 S-B（150）将竞争成为master，这样就实现了web应用的热备。
　　2）、配置文件格式一定要注意，比如：track_script {，在“track_script”和“{”之间一定要加空格 ，本来测试时少了个空格，一直无法运行检测脚本，调试了很久，非常郁闷
　　3.3、测试过程和上面本文第二部分的过程基本一致,本人测试均通过。
　　原创文章，转载请注明： 转载自micmiu – 软件开发+生活点滴[http://www.micmiu.com/ ]
　　本文链接地址: http://www.micmiu.com/architecture/cluster/keepalived-hot-standby/
