linux集群系列（一）：LVS+Keepalived以DR模式实现负载均衡

我爱小虾

　　
　　Linux 下LVS+Keepalived负载均衡的搭建
　　本负载均衡采用DR模式，是在vmware虚拟机下做的搭建。
　　1 搭建前的准备
　　1.1   软件目录规划
　　windows下目录规划
　　K：\VMWare 安装虚拟机软件
　　K：\VMWareOS 安装CentOS


　　
　　K：\Download 用于保存下载软件
　　linux中目录规划
　　/home/download 用于保存下载软件
　　/usr/local/tomcat7 用于保存apache服务器
　　/root/用于保存启动脚本文件
　　1.2   下载所需软件
　　注：本系统和软件均为：64位
　　CentOS下载
　　系统版本：CentOS-7-x86_64-Everything-1503-01.iso
　　下载地址：http://isoredirect.centos.org/centos/7/isos/x86_64/CentOS-7-x86_64-Everything-1503-01.iso
　　ipvadm下载
　　软件版本：ipvsadm-1.25-10.el6.src.rpm
　　下载地址：http://rpm.pbone.net/index.php3/stat/3/srodzaj/2/search/ipvsadm-1.25-10.el6.src.rpm
　　keepalived下载
　　软件版本：keepalived-1.1.20-1.1.x86_64.rpm
　　下载地址：
　　http://rpm.pbone.net/index.php3/stat/4/idpl/23618185/dir/centos_5/com/keepalived-1.1.20-1.1.x86_64.rpm.html
　　tomcat下载
　　软件版本：apache-tomcat-7.0.62.tar.gz
　　下载地址：http://apache.dataguru.cn/tomcat/tomcat-7/v7.0.62/bin/apache-tomcat-7.0.62.tar.gz
　　mysql下载
　　软件版本：MySQL Database 5.6.22 RPM for Oracle Linux / RHEL7 x86 (64bit)
　　下载地址：http://pan.baidu.com/s/1dDu6n9R
　　ssh下载
　　软件版本：SSH Secure File Transfer Client
　　下载地址：
　　http://xiazai.zol.com.cn/down.php?nn=51f96998d48039bb2&softid=372685&subcateid=49&site=10&server=10&rand=195128
　　2        CentOS系统的安装
　　系统安装请参看: http://jingyan.baidu.com/article/eae0782787b4c01fec548535.html
　　注意：1.本集群需要在外网访问，所有系统的网络模式选择host-only（选择nat模式可能监测不出网卡），硬件配置根据自己的需求设定。
　　2.无法安装虚拟系统的，需要设置BIOS
　　设置BIOS请参看：http://www.jianhui.org/his-host-supports-intel-vt-x-but-intel-vt-x-is-disabled-issue.html
　　3.CentOS安装过程中软件选择:选择开发和工作站
　　2.1   网络设置
　　统一将vmware内部系统的网络设置为192.168.184.1
　　1.      windows网络设置
　　注意:在网络共享时，网络会改成192.168.137.1，这时要重新更改vmnet1的网络地址。

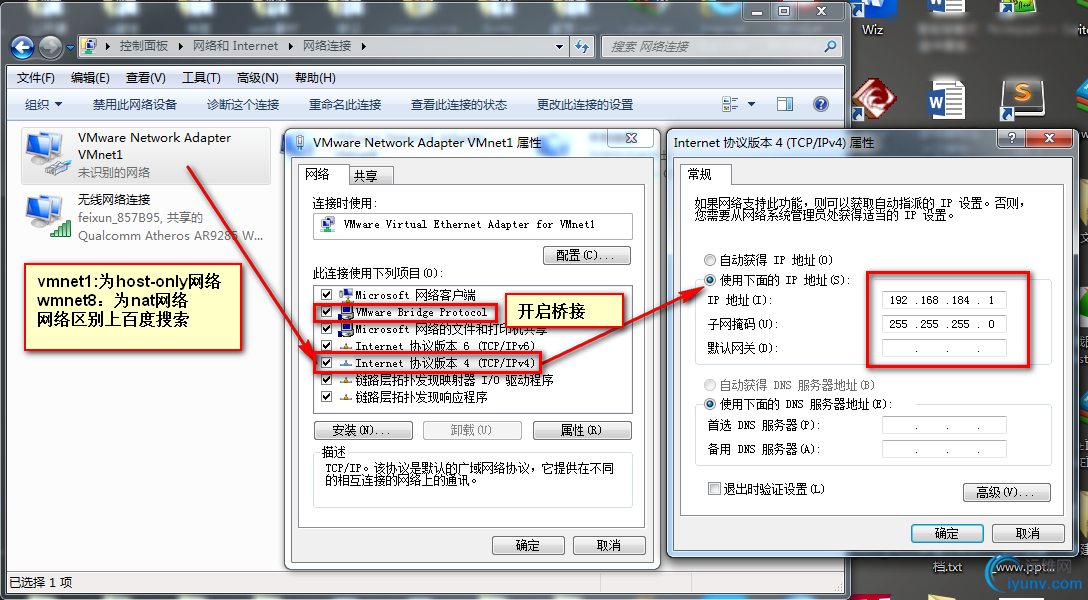

　　1.1网络共享设置




　　1.2网络ip设置

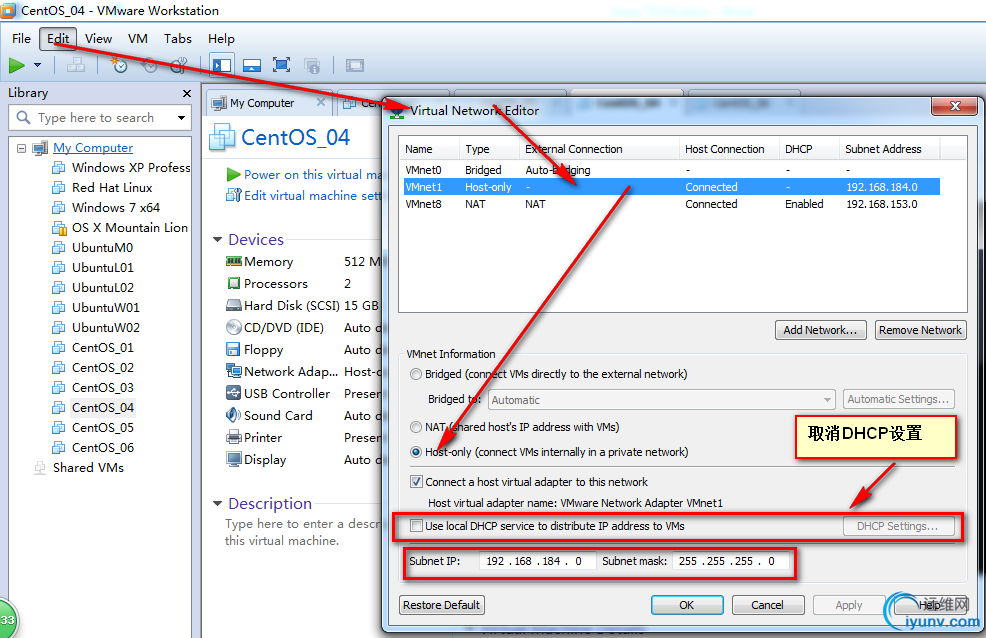

　　2.      vmware网络设置




　　3.      centOS网络设置
　　

　　3.1命令模式

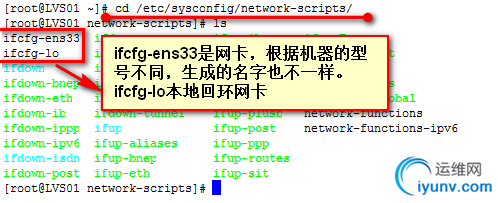

　　1.网络脚本文件夹


　　
　　2.修改网卡属性


　　
　　3.2界面模式
　　1.进入到网络管理界面



　　
　　2.配置网卡属性


　　
　　附：vim的使用，按i字母进入编辑模式
　　按esc退出编辑模式
　　按“shift+：”进入命名行(需要先按esc)
　　在命令行输入”wq!” 为保存退出，”q!”为退出。
　　2.2   下载源设置
　　软件下载源配置，主要是有些下载源无法下载软件，配置下载源，方便下载以前版本的软件。
　　1.      界面模式
　　2.      命令模式

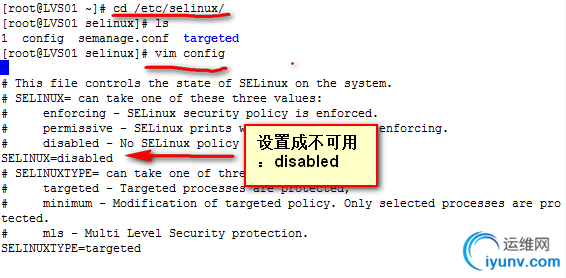

　　2.3   selinux设置


　　
　　2.4   防火墙设置

centos 7：
systemctl stop firewalld.service #停止
systemctl disable firewalld.service #禁用
之前的版本：
service iptables stop #停止
chkconfig iptables off #禁用

　　查看防火墙状态：



　　
　　3        SSH安装
　　请参看：http://www.iyunv.com/CentOS/config/2013/0926/1713.html

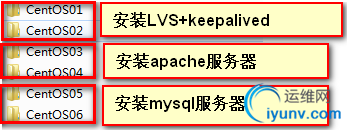

　　4        网络拓扑规划


　　5        LVS的搭建(ipvsadm)
　　在linux内核版本为2.6以上的版本可以免安装此软件，因为高版本已经集成。
　　1．  安装
　　在线安装
　　
　　wget  http://www.keepalived.org/software/keepalived-1.2.4.tar.gz
　　tar  zxvf  keepalived-1.2.4.tar.gz
　　cd  keepalived-1.2.4
　　./configure && make&& make install

　　2．  文件配置
　　负载均衡上的脚本配置（负载均衡服务器）
　　名称：lvs.sh
　　#!/bin/bash
　　vip=192.168.184.130
　　rs1=192.168.184.133
　　rs2=192.168.184.134
　　
　　#ifconfigens33:0 $vip netmask 255.255.255.255 broadcast $vip up
　　#routeadd -host $vip dev ens33:0
　　#routeadd -host $vip dev ens33
　　echo"1">/proc/sys/net/ipv4/ip_forward
　　echo"0" >/proc/sys/net/ipv4/conf/all/send_redirects
　　echo"0" >/proc/sys/net/ipv4/conf/default/send_redirects
　　echo"0" >/proc/sys/net/ipv4/conf/eth0/send_redirects
　　
　　#clearipvs tables
　　ipvsadm-C
　　
　　#setLVS  Server
　　ipvsadm-A -t $vip:8080 -s rr
　　ipvsadm-a -t $vip:8080 -r $rs1:8080 -g -w 1
　　ipvsadm-a -t $vip:8080 -r $rs2:8080 -g -w 1
　　
　　#update/etc/sysctl.conf       # ，以下配置重启后将复原
　　#echo"1" >/proc/sys/net/ipv4/ip_forward
　　#echo"1" >/proc/sys/net/ipv4/conf/all/send_redirects
　　#echo"1" >/proc/sys/net/ipv4/conf/default/send_redirects
　　#echo"1" >/proc/sys/net/ipv4/conf/eth0/send_redirects
　　ipvsadm
　　#sysctl –p
　　真实服务器上的脚本文件（web服务器）
　　名称：rs.sh
　　#!/bin/bash
　　vip=192.168.184.130
　　ifconfiglo:0 $vip netmask 255.255.255.255 broadcast $vip up
　　routeadd -host $vip  dev lo:0
　　#gw $vip
　　#echo"1">/proc/sys/net/ipv4/ip_forward
　　echo"1" >/proc/sys/net/ipv4/conf/lo/arp_ignore
　　echo"2" >/proc/sys/net/ipv4/conf/lo/arp_announce
　　echo"1" >/proc/sys/net/ipv4/conf/all/arp_ignore
　　echo"2" >/proc/sys/net/ipv4/conf/all/arp_announce
　　sysctl -p
　　6        Keeppalived的搭建
　　keeppalived的安装
　　在线安装
　　wget  http://www.keepalived.org/software/keepalived-1.2.4.tar.gz
　　tar  zxvf  keepalived-1.2.4.tar.gz
　　cd  keepalived-1.2.4
　　./configure && make&& make install
　　
　　rpm安装
　　rpm –ivh keepalived-1.2.7-3.el6.x86_64.rpm
　　keeppalived的配置
　　主机keepalived配置
　　!Configuration File for keepalived
　　
　　global_defs{
　　notification_email {
　　458294684@qq.com
　　acassen@firewall.loc
　　failover@firewall.loc
　　sysadmin@firewall.loc
　　}
　　notification_email_fromAlexandre.Cassen@firewall.loc
　　smtp_server 192.168.200.1
　　smtp_connect_timeout 30
　　router_id LVS01
　　}
　　
　　vrrp_instanceVI_1 {
　　state MASTER
　　interface ens33
　　virtual_router_id 51
　　priority 100
　　advert_int 1
　　authentication {
　　auth_type PASS
　　auth_pass 1111
　　}
　　virtual_ipaddress {
　　192.168.184.130
　　}
　　}
　　
　　virtual_server192.168.184.130 8080 {
　　delay_loop 3
　　lb_algo rr
　　lb_kind DR
　　persistence_timeout 50
　　protocol TCP
　　
　　real_server 192.168.184.133 8080 {
　　weight 1
　　TCP_CHECK {
　　connect_timeout 3
　　nb_get_retry 3
　　delay_before_retry 3
　　connect_port 8080
　　}
　　}
　　
　　real_server 192.168.184.134 8080 {
　　weight 1
　　TCP_CHECK {
　　connect_timeout 3
　　nb_get_retry 3
　　delay_before_retry 3
　　connect_port 8080
　　}
　　}
　　}
　　备机keepalived配置
　　!Configuration File for keepalived
　　
　　global_defs{
　　notification_email {
　　458294684@qq.com
　　acassen@firewall.loc
　　failover@firewall.loc
　　sysadmin@firewall.loc
　　}
　　notification_email_fromAlexandre.Cassen@firewall.loc
　　smtp_server 192.168.200.1
　　smtp_connect_timeout 30
　　router_id LVS02
　　}
　　
　　vrrp_instanceVI_1 {
　　state BACKUP
　　interface ens33
　　virtual_router_id 51
　　priority 90
　　advert_int 1
　　authentication {
　　auth_type PASS
　　auth_pass 1111
　　}
　　virtual_ipaddress {
　　192.168.184.130
　　}
　　}
　　
　　virtual_server192.168.184.130 8080 {
　　delay_loop 3
　　lb_algo rr
　　lb_kind DR
　　persistence_timeout 50
　　protocol TCP
　　
　　real_server 192.168.184.133 8080 {
　　weight 1
　　TCP_CHECK {
　　connect_timeout 3
　　nb_get_retry 3
　　delay_before_retry 3
　　connect_port 8080
　　}
　　}
　　
　　real_server 192.168.184.134 8080 {
　　weight 1
　　TCP_CHECK {
　　connect_timeout 3
　　nb_get_retry 3
　　delay_before_retry 3
　　connect_port 8080
　　}
　　}
　　}
　　7        apatch的搭建
　　注：不用绑定ip地址，否则会出错。
　　7.1下载apatch服务器软件apache-tomcat-7.0.40.tar.gz
　　下载地址：http://mirrors.cnnic.cn/apache/tomcat/tomcat-7/v7.0.62/bin/apache-tomcat-7.0.62.tar.gz
　　7.2 解压
　　tar –xzf apache-tomcat-7.0.40.tar.gz
　　7.3 将apache-tomcat-7.0.40改名为tomcat
　　mv apache-tomcat-7.0.40 tomcat
　　7.4 放入/usr/local/
　　sudo mv tomcat /usr/local/
　　7.5进入/usr/local/tomcat
　　cd /usr/local/tomcat
　　7.6进入到/tomcat/bin目录下修改vim catalina.sh
　　#OS specific support. $var _must_ be set to either true or false.
　　在这行上面再定义一次CATALINA_HOME以及JAVA_HOME：
　　CATALINA_HOME=/usr/local/tomcat
　　JAVA_HOME=/usr/local/java/jdk1.7.0_21
　　保存退出
　　7.7 启动tomcat
　　sudo ./bin/startup.sh
　　7.8停止tomcat：
　　sudo ./bin/shutdown.sh
　　如有不懂请参看：http://www.33lc.com/article/7459.html
　　7.9进入到tomcat web管理界面，需要配置权限，配置权限请参看
　　http://tonysmith.iyunv.com/blog/1295288
　　8        mysql的搭建
　　注：高版本的centos不再集成mysql数据库，因为oracle的原因。centos使用了mysql数据库的另一分支：mariadb，mariadb原理和操作方式几乎和mysql一样。
　　搭建mysql前需要将原理的mariadb卸载掉。
　　1.安装mysql和卸载mariadb的方法请参看：
　　http://www.it165.net/database/html/201501/10403.html
　　http://mrlee23.iyunv.com/blog/2103729
　　2.配置远程访问：http://www.cnblogs.com/24la/p/mariadb-remoting-access.html
　　3.Linux系统下安装完MySQL,启动MySQL报错：http://www.splaybow.com/post/linux-mysql.html
　　9.启动顺序
　　1.启动keepalived
　　service keepalived start
2.启动ipvadm
　　ipvadm -ln
3.启动路由脚本
　　./lvs.sh
    ./rs.sh
　　4.启动tomcat
　　./cataline.sh
先启动web，再启动lvs

　　注：如有问题，请留意截图。源文件将上传至百度网盘中。
