Web负载均衡高可用之Nginx+Keepalived

vincen

　　说明： 实验环境CentOS_6.5-X86_64，由于前端Director上的操作有重复内容，因此下面的操作选择在管理机上使用ansible以及安装脚本统一部署Director上的nginx&&keepalived，后端两台RealServer上的Nginx在此前的实验中已经安装好，直接可以提供服务，实验过程中所有机器上的iptables&selinux均得关闭。管理机上ansible的配置，nginx详细配置及其SysV init脚本可查阅以前的博文，这里不再赘述。





一、配置后端两台RealServer提供web server

1、在管理机上配置好realserver.sh，拷贝到RS1，RS2上并执行，绑定VIP到网络设备lo:0，并修改相关内核参数来设定ARP抵制功能


[iyunv@DQ ~]# ansible realserver -m copy -a 'src=/root/realserver.sh dest=/root/'
[iyunv@DQ ~]# ansible realserver -m shell -a 'sh /root/realserver.sh start'

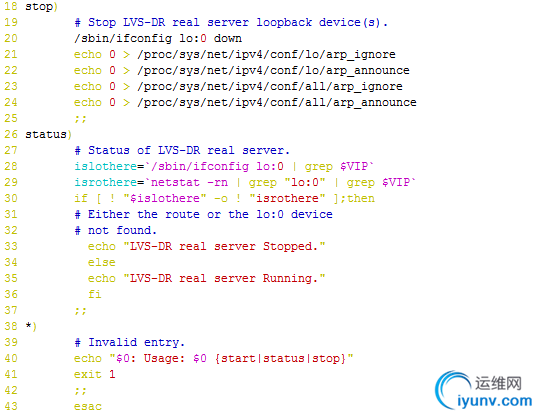

　　realserver.sh





可以将脚本启动命令添加至系统自启文件中，防止服务器调试时重启而忘记参数设置

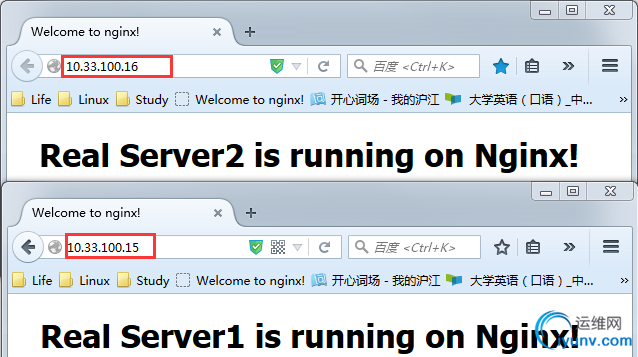

2、测试web服务是否正常提供







二、在前端两台Director上安装nginx

1、准备好编译环境并安装好依赖的基础库，添加运行nginx的用户和组


[iyunv@DQ ~]# ansible nginx -m yum -a "name=pcre-devel"
[iyunv@DQ ~]# ansible nginx -m yum -a "name=openssl-devel"
[iyunv@DQ ~]# ansible nginx -m group -a "system=yes name=nginx"
[iyunv@DQ ~]# ansible nginx -m user -a "system=yes group=nginx name=nginx"


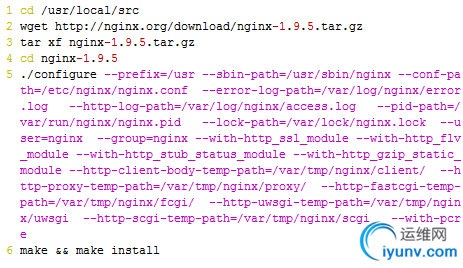

2、在管理机上编辑安装脚本

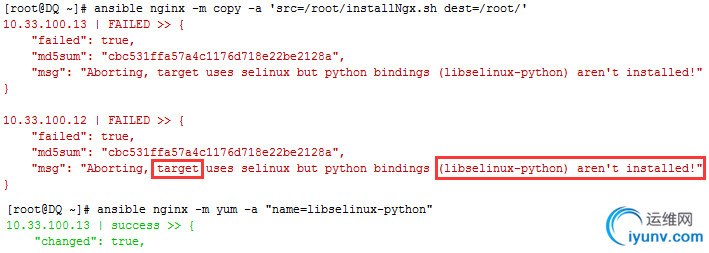

3、将安装脚本从管理机拷贝到节点机上，使用copy模块传送文件的时候报错，是ansible需要python-selinux包而节点机上没有，于是用yum模块安装



4、重新拷贝安装脚本到节点机；执行成功后为nginx提供SysV init脚

本，而后赋予此脚本执行权限，将其添加至服务管理列表，并设置开机自动启动


[iyunv@DQ ~]# ansible nginx -m copy -a 'src=/root/installNgx.sh dest=/root/'
[iyunv@DQ ~]# ansible nginx -m shell -a 'sh /root/installNgx.sh'
[iyunv@DQ ~]# vim nginx  ##SysV init脚本可查看前一篇博文
[iyunv@DQ ~]# ansible nginx -m copy -a 'src=/root/nginx dest=/etc/rc.d/init.d/nginx'
[iyunv@DQ ~]# ansible nginx -m shell -a 'chmod +x /etc/rc.d/init.d/nginx'
[iyunv@DQ ~]# ansible nginx -m shell -a 'chkconfig --add nginx'
[iyunv@DQ ~]# ansible nginx -m shell -a 'chkconfig nginx on'
　　5、配置Nginx的upstream模块，实现对RealServer访问的负载均衡，详细说明可参考官方文档：

http://nginx.org/en/docs/http/load_balancing.html

http://nginx.org/en/docs/http/ngx_http_upstream_module.html

在前端两台Director上编辑nginx配置文件/etc/nginx/nginx.conf，添加下图红框内容

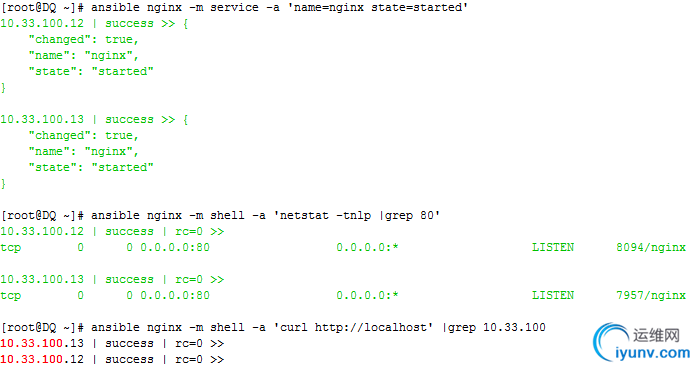

6、测试启动nginx，访问成功



三、在前端两台Director上上安装keepalived，让其分别作为Web&Nginx的HA

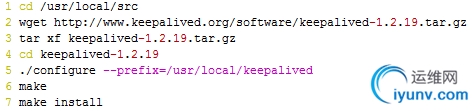

1、管理机上编辑安装脚本，而后复制脚本到Director并执行脚本进行安装




[iyunv@DQ ~]# ansible nginx -m copy -a 'src=/root/installKep.sh dest=/root/'
[iyunv@DQ ~]# ansible nginx -m shell -a 'sh /root/installKep.sh'
　　2、管理机上编辑脚本将keepalived做成服务模式，方便启动和关闭，安装成功后输出命令到系统PAT路径中，提供服务启动脚本和配置文件




[iyunv@DQ ~]# ansible nginx -m copy -a 'src=/root/init.sh dest=/root/'
[iyunv@DQ ~]# ansible nginx -m shell -a 'sh /root/init.sh'
　　3、安装工具方便监测服务转移情况


[iyunv@DQ ~]# ansible nginx -m yum -a "name=ipvsadm"
　　4、在Director配置keepalived，先输出keepalived的man手册至man命令的查找路径，通过命令man keepalived.conf查看配置选项帮助



5、编辑配置文件


[iyunv@Node1 ~]# vim /etc/keepalived/keepalived.conf
! Configuration File for keepalived
global_defs {
notification_email {
admin@localhost           ##出现故障向该邮箱发送信息，这里可设为本机
}
notification_email_from keepalived@localhost     ##指定发件人
smtp_server 127.0.0.1      ##指定smtp服务器地址
smtp_connect_timeout 30    ##指定smtp连接超时时间
router_id LVS_DEVEL        ##运行keepalived的一个标识
}
vrrp_instance VI_1 {     ##VIP实例相当于虚拟路由
state MASTER         ##当前节点的起始状态，通常在master/slave的双节点模型中，其一个默认为MASTER，而别一个默认为BACKUP
interface eth0         ## 通告信息基于该接口发送以及虚拟路由的工作物理接口
virtual_router_id 51      ## 两台服务器必须一样
priority 99               ##priority为当关节点在当前虚拟路由器中的优先级，MASTER的优先级应该大于SLAVE
advert_int 1            ##检查间隔，1秒
authentication {
auth_type PASS     ## 认证方式为加密
auth_pass 1234      ## 加密的密码，两台服务器必须一样（openssl rand -hex 6生成随机字符串）
}
virtual_ipaddress {
10.33.100.11/16 dev eth0 label eth0:0
}
virtual_server 10.33.100.11 80 {
delay_loop 6     ##健康检查时间间隔，单位秒
lb_algo rr       ##负载调度算法，支持的算法：rr|wrr|lc|wlc|lblc|sh|dh
lb_kind DR       ##LVS的类型：有NAT|DR|TUN
nat_mask 255.255.255.0
persistence_timeout50   ##会话保持时间，单位秒（可以适当延长时间以保持session）
protocol TCP     ##转发协议类型，有TCP和UDP两种
real_server 10.33.100.15 80 {
weight 1
HTTP_GET {
url {
path /
status_code 200
}
connect_timeout 3
nb_get_retry 3
delay_before_retry 3
}
}
real_server 10.33.100.16 80 {
weight 1
HTTP_GET {
url {
path /
status_code 200
}
connect_timeout 3
nb_get_retry 3
delay_before_retry 3
}
}
}
　　Node2上的配置文件只需要做以下两处修改即可，注意优先级设置要做好规划，一旦检测到故障MASTER要降低优先级，要确保降低以后的优先级比BACKUP小

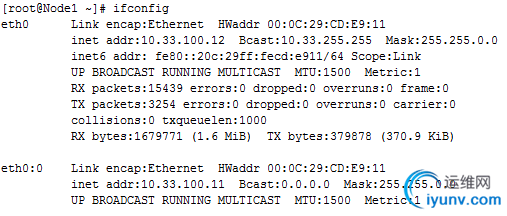

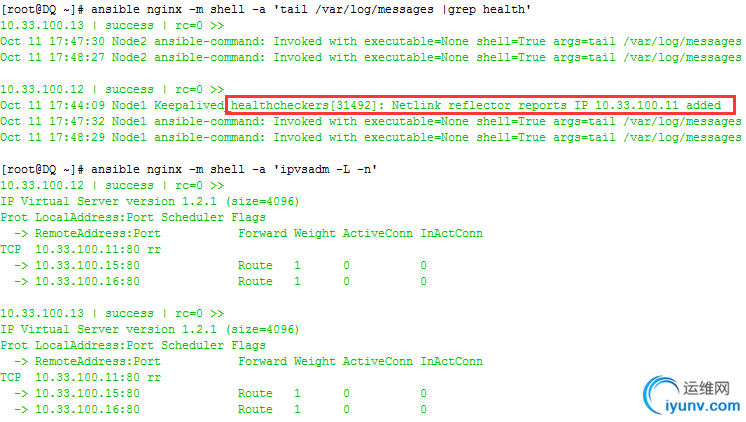

6、编辑好配置文件后就可以启动keepalived服务测试负载均衡

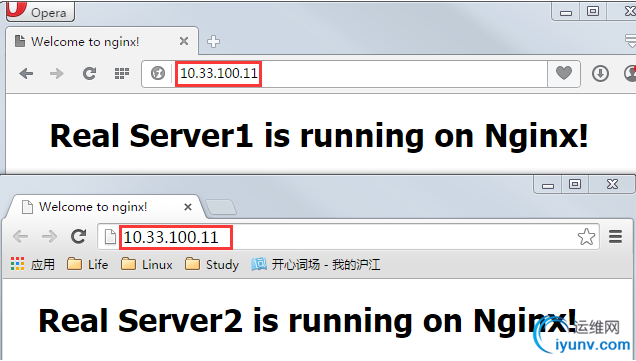

不断刷新网页测试负载均衡效果



说明： RealServer的高可用功能实际上是由前端Director的健康状况监测功能实现的，因此当其中一个RealServer故障时，并不会引起IP地址的漂移，而用ipvsadm -L -n命令查看时会发现故障的RealServer条目已被删除；当前端Director出现故障时则会引起IP地址的漂移。

至此Keepalived+Nginx的高可用集群已部署完毕，接下来阐述测试高可用中的3个问题

Q1、当所有RealServer都故障停止服务，如何给用户返回错误页面？

当所有RealServer都down的时候，由Director本地提供错误页面，而由于无法确定故障时刻真正工作的Director节点是哪一个，所以在前端两台Director上都要做图中红色标记的配置

方法1：利用niginx健康状况监测功能

可以通过设置upstream模块的backup参数实现错误提示页面的显示

backup： 标记此处定义的server为备用机，当主节点不可用时备用机传递请求

marks the server as a backup server. It will be passed requests when the primary servers are unavailable.



下面首先测试Director提供的错误页面是否可以正常访问



在手动停止RealServer上的web服务，测试访问



方法2：利用keepalived健康状况监测功能

将error_page指向/usr/html/errro.html， 由于后端RealServer停止服务，nginx转发的请求无法得到响应，nginx会认为服务器错误，会直接返回error_page



编辑两台Director上keepalived的配置文件/etc/keepalived/keepalived.conf ，在virtual_server中添加下图标记的一行内容



[iyunv@DQ ~]# ansible nginx -m service -a 'name=keepalived state=restarted'

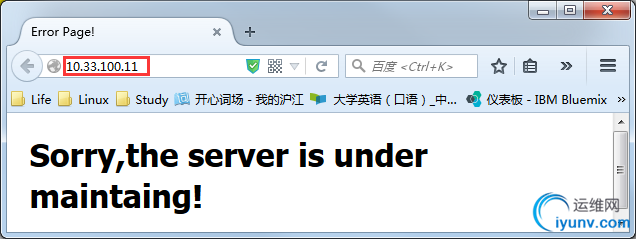

3、手动停止RS1&&RS2上的web服务，测试错误提示页面成功显示；之后再手动启动RS1&&RS2上的web服务，又可以正常访问web页面



Q2、如何自写监测脚本监测Nginx进程，完成维护模式切换，实现真正意义上的负载均衡高可用？

1、编辑两台Director上keepalived的配置文件/etc/keepalived/keepalived.conf ，在实例之外定义vrrp_script，实例中定义track_script来完成Nginx服务的监测


2、编辑脚本/usr/lib/nginx_pid.sh



3、手动停止Director1上的nginx，而后重启keepalived，测试keepalived能否实现主备节点切换


[iyunv@Node1 ~]# service nginx stop
[iyunv@DQ ~]# ansible nginx -m service -a 'name=keepalived state=restarted'

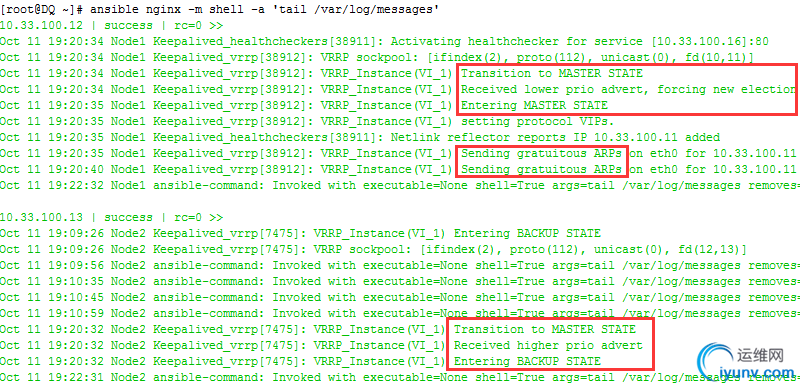

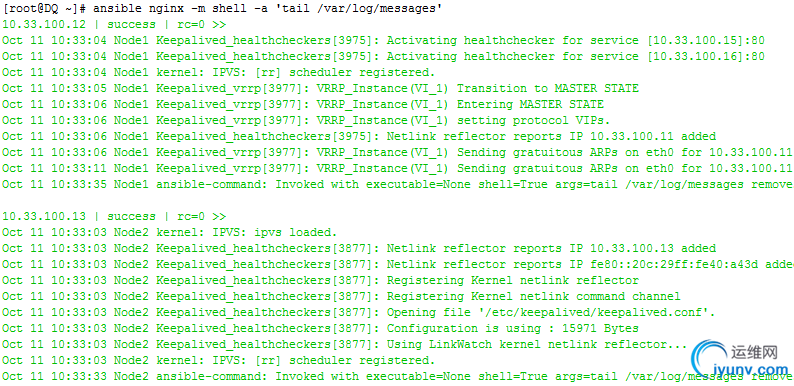

　　4、查看日志，切换成功



Q3、如何在vrrp事务（主备节点切换，节点故障）发生时，发送警告邮件给指定的管理员？

1、执行命令man keepalived.conf查看启用notify脚本的定义，当节点状态在主备间切换或失败时，分别执行相对应的脚本

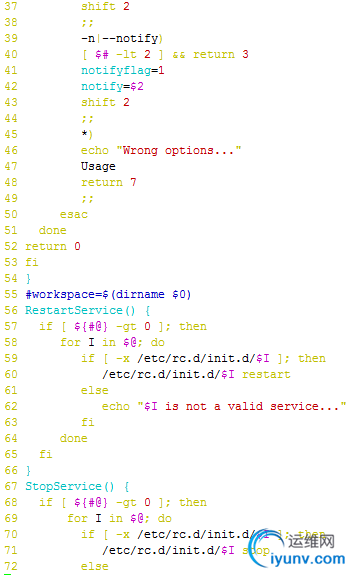

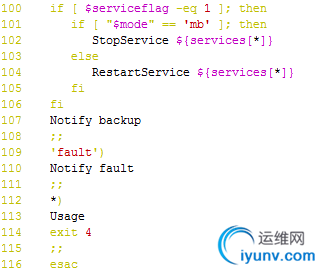

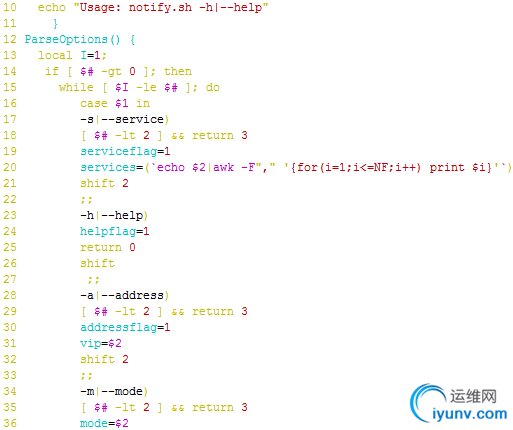

2、将配置文件中需要3个脚本实现的功能融合到一起，编写notify脚本，让其可以接受选项参数来完成通知管理员事务的功能

-m, –mode {mm|mb}： 指定虚拟路由的模型，mm表示主主，mb表示主备；表示相对于同一种服务而言其VIP的工作类型；

-s, –service SERVICE,…： 指定服务脚本名称，当状态切换时可自动启动、重启或关闭此服务；

-a, –address VIP：  指定相关虚拟路由器的VIP地址；

-n, –notify {master|backup|fault}： 指定通知的类型，即vrrp角色切换的目标角色；

-h, –help： 获取脚本的使用帮助；











3、编辑两台Director上keepalived的配置文件/etc/keepalivedkeepalived.conf，在实例中添加下图红色标记部分，调用notify.sh脚本：

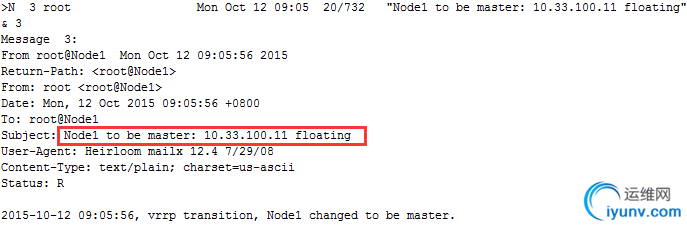

4、测试notify通知功能，在Node1上手动停止nginx服务，查看邮件



在手动启动nginx，查看邮件，至此notify测试完成，可以看出keepalived是在很大程度上依赖于执行脚本来实现其扩展功能的HA服务
