Linux集群-LVS+Keepalived(DR模式)

dcvb

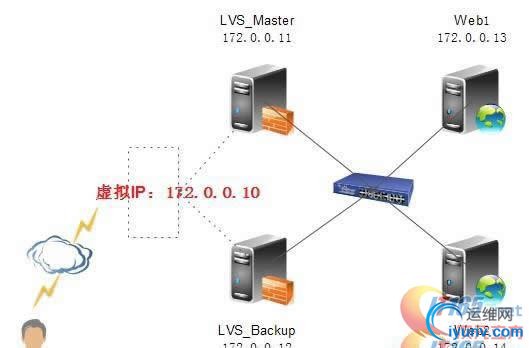

环境介绍

操作系统：CentOS6.5_x64 mini
负载均衡模式：DR（直接路由）
LVS与Keepalived简述：
LVS是Linux Virtual Server的简写，意即Linux虚拟服务器，是一个虚拟的服务器集群系统。使用集群技术和Linux操作系统实现一个高性能、高可用的服务器，很好的可伸缩性、可靠性和管理性。
LVS集群采用IP负载均衡技术和基于内容请求分发技术。调度器具有很好的吞吐率，将请求均衡地转移到不同的服务器上执行，且调度器自动屏蔽掉服务器的故障，从而将一组服务器构成一个高性能的、高可用的虚拟服务器。
Keepalived采用VRRP(virtual router redundancy protocol，虚拟路由冗余协议)热备份协议，以软件的方式实现linux服务器的多机热备功能。VRRP是针对路由器的一种备份解决方案-----由多台路由器组成一个热备组。通过共用的虚拟IP地址对外提供服务；每个热备组内同一时刻只有一台主服务器提供服务，其他服务器处于冗余状态，若当前在线的服务器失败，其他服务器会自动接替（优先级决定接替顺序）虚拟IP地址，以继续提供服务。
一、配置主从LVS服务器

安装依赖包：



1.[iyunv@localhost~]#yum install-y gcc gcc-c++ makepcre pcre-devel kernel-devel openssl-devel libnl-devel popt-devel1、检查linux内核是否集成lvs模块：modprobe -l | grep ipvs
2、开启路由转发功能：echo "1">/proc/sys/net/ipv4/ip_forward
3、安装ipvsadm


1.wget http://www.linuxvirtualserver.org/software/kernel-2.6/ipvsadm-1.26.tar.gz2.tar zxvfipvsadm-1.26.tar.gz3.cd ipvsadm-1.264.make && make install4、安装keepalived



1.wget http://www.keepalived.org/software/keepalived-1.2.7.tar.gz2.tar zxvfkeepalived-1.2.7.tar.gz3.cd keepalived-1.2.74../configure--prefix=/usr/local/keepalived5.make && make install将keepalived配置成系统服务


1.cp  /usr/local/keepalived/etc/rc.d/init.d/keepalived/etc/init.d/2.cp /usr/local/keepalived/etc/sysconfig/keepalived/etc/sysconfig/3.mkdir /etc/keepalived/4.cp /usr/local/keepalived/etc/keepalived/keepalived.conf/etc/keepalived/5.cp /usr/local/keepalived/sbin/keepalived/usr/sbin/5、修改主keepalived配置文件（备只修改router_id、state和priority）

01.[iyunv@localhost~]#vi /etc/keepalived/keepalived.conf02.!Configuration File forkeepalived03.global_defs{04.notification_email{05.test@sina.com    #故障接受联系人06.}07.notification_email_fromadmin@test.com   #故障发送人08.smtp_server127.0.0.1   #本机发送邮件09.smtp_connect_timeout3010.router_idLVS_MASTER   #BACKUP上修改为LVS_BACKUP11.}12.vrrp_instanceVI_1 {13.stateMASTER    #BACKUP上修改为BACKUP14.interfaceeth015.virtual_router_id51   #虚拟路由标识，主从相同16.priority100   #BACKUP上修改为9017.advert_int118.authentication{19.auth_typePASS20.auth_pass1111   #主从认证密码必须一致21.}22.virtual_ipaddress{    #Web虚拟IP（VTP）23.172.0.0.1024.}25.}26.virtual_server172.0.0.10 80 { #定义虚拟IP和端口27.delay_loop6    #检查真实服务器时间，单位秒28.lb_algorr      #设置负载调度算法，rr为轮训29.lb_kindDR      #设置LVS负载均衡DR模式30.persistence_timeout50 #同一IP的连接60秒内被分配到同一台真实服务器31.protocolTCP    #使用TCP协议检查realserver状态32.real_server172.0.0.13 80 {  #第一个web服务器33.weight3          #节点权重值34.TCP_CHECK{       #健康检查方式35.connect_timeout3 #连接超时36.nb_get_retry3    #重试次数37.delay_before_retry3  #重试间隔/S38.}39.}40.real_server172.0.0.14 80 {  #第二个web服务器41.weight342.TCP_CHECK{43.connect_timeout344.nb_get_retry345.delay_before_retry346.}47.}48.}49.[iyunv@localhost~]#service keepalived restart #启动keepalived二、分别在两台Web服务器编写脚本并启动
01.[iyunv@localhost~]#vi /etc/init.d/real.sh02.#description: start realserver03.VIP=172.0.0.1004../etc/init.d/functions05.case "$1" in06.start)07./sbin/ifconfig lo:0$VIP broadcast $VIP netmask 255.255.255.255 up08.echo "1" >/proc/sys/net/ipv4/conf/lo/arp_ignore09.echo "2" >/proc/sys/net/ipv4/conf/lo/arp_announce10.echo "1" >/proc/sys/net/ipv4/conf/all/arp_ignore11.echo "2" >/proc/sys/net/ipv4/conf/all/arp_announce12.echo "LVSRealServer Start OK"13.;;14.stop)15./sbin/ifconfig lo:0down16.echo "0" >/proc/sys/net/ipv4/conf/lo/arp_ignore17.echo "0" >/proc/sys/net/ipv4/conf/lo/arp_announce18.echo "0" >/proc/sys/net/ipv4/conf/all/arp_ignore19.echo "0" >/proc/sys/net/ipv4/conf/all/arp_announce20.echo "LVSRealServer Stoped OK"21.;;22.*)23.echo "Usage:$0 {start|stop}"24.exit 125.esac1.[iyunv@localhost~]#chmod +x /etc/init.d/real.sh2.[iyunv@localhost~]#/etc/init.d/real.sh start3.LVSRealServer Start OK4.[iyunv@localhost~]#echo "/etc/init.d/real.sh start" >> /etc/rc.local1.[iyunv@localhost~]#service httpd start2.[iyunv@localhost~]#echo “192.168.0.30″ > /var/www/html/index.html3.[iyunv@localhost~]#echo “192.168.0.40″ > /var/www/html/index.html4.[iyunv@localhost~]#service iptables stop  #关闭防火墙5.[iyunv@localhost~]#setenforce 0  #临时关闭selinux三、测试及常用命令
http://172.0.0.10 #访问一直刷新会轮训显示172.0.0.11/12
模拟宕掉主LVS，服务器照常工作，再宕掉Web1，这时只会显示Web2，这样就实现ip负载均衡，高可用集群。当主LVS恢复后，会切换成主动服务器，如果Keepalived监控模块检测web故障恢复后，恢复的主机又将此节点加入集群系统中。
常用命令：
[iyunv@localhost ~]# ipvsadm -ln #显示集群中服务器ip信息
[iyunv@localhost ~]# ip addr #显示VTP绑定在哪个服务器上

[iyunv@localhost ~]# tail -f /var/log/messger
(从日志中可知，主机出现故障后，备机立刻检测到，此时备机变为MASTER角色，并且接管了主机的虚拟IP资源，最后将虚拟IP绑定在etho设备上)
