Keepalived+Tengine实现高可用集群

xinfeng

概述
近年来随着Nginx在国内的发展潮流，越来越多的互联网公司使用Nginx；凭Nginx的高性能、稳定性等成为了众多IT者青睐的WEB反向代理服务器；但是Nginx虽然有很强大的代理功能，只有一台Nginx服务器难免不会出现问题，这就形成了单点故障的问题，而恰好可以使用Keepalived来解决单点的故障问题，Keepalived故障转移时间比较短，而且配置简单易用，这也是选择Keepalived做高可用的一个主要原因所在，如果日PV值不是很大的中小型企业可以考虑使用这种方案
Tengine
Tengine是由淘宝网发起的Web服务器项目。它在Nginx的基础上，针对大访问量网站的需求，添加了很多高级功能和特性。Tengine的性能和稳定性已经在大型的网站如淘宝、天猫商城等得到了很好的检验。它的最终目标是打造一个高效、稳定、安全、易用的Web平台

　　Tengine特性：
　　1、继承Nginx-1.2.9的所有特性，100%兼容Nginx的配置
　　2、动态模块加载（DSO）支持。加入一个模块不再需要重新编译整个Tengine
　　3、更加强大的负载均衡能力，包括一致性hash模块、会话保持模块，还可以对后端的服务器进行主动健康4、检查，根据服务器状态自动上线下线
　　5、输入过滤器机制支持。通过使用这种机制Web应用防火墙的编写更为方便
　　6、组合多个CSS、JavaScript文件的访问请求变成一个请求
　　7、自动根据CPU数目设置进程个数和绑定CPU亲缘性
　　8、监控系统的负载和资源占用从而对系统进行保护
　　9、更强大的防攻击（访问速度限制）模块
　　10、动态脚本语言Lua支持。扩展功能非常高效简单
　　......
一、Nginx+Keepalived有两种配置高可用方法
1、Nginx+Keepalived主备模式
使用一个虚拟IP地址即可，前端有两台Nginx服务器做调度，其中一台为主节点而另一台有备用节点，两台服务器只有一台提供服务，而另一台处于闲置的状态，只有主节点服务器出现故障时备用节点服务器才会接管主节点服务器上的所有服务及虚拟IP并继续提供服务，而这一切对客户端来说是透明的
2、Nginx+Keepalived主主模式
这种模式需要使用两个虚拟IP地址，前端有两台Nginx服务器做调度，两台服务器互为主备并同时工作，如果其中一台服务器出现故障时，将会把所有请求都转发到另一台服务器上面，这种做是不是很经济实惠，两台服务器同时提供服务，相比主备模式不仅分担了一台服务器的压力还提高了并发量

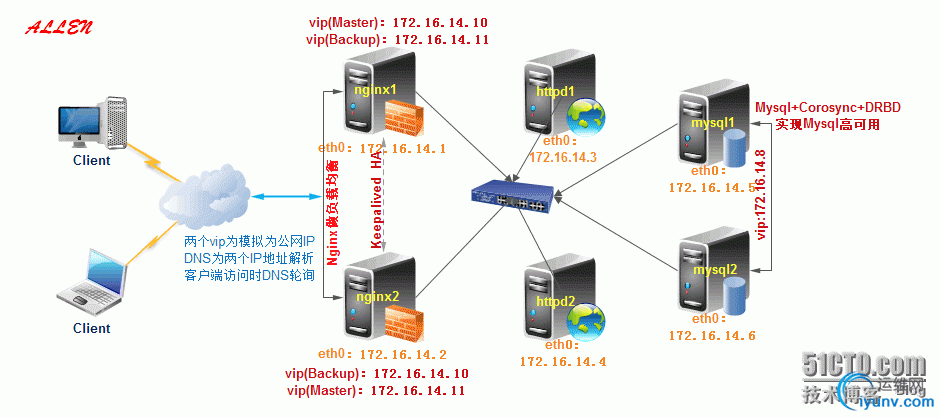

二、下面以一个案例来配置说明Keepalived+Nginx是如何实现高可用


　　环境介绍：
系统版本：CentOS6_x86_64
Tengine版本： Tengine-1.5.1
Keepalived版本：keepalived-1.2.7-3.el6
1、在Nginx1与Nginx2服务器上安装Tengine

123456789101112131415161718192021222324252627282930313233######在Nginx1安装[iyunv@nginx1 ~]# useradd -r nginx[iyunv@nginx1 ~]# tar xf tengine-1.5.1.tar.gz[iyunv@nginx1 ~]# cd tengine-1.5.1######安装Tengine的依赖环境包[iyunv@nginx1 ~]# yum -y install pcre-devel openssl-devel libxml2-devel libxslt-devel gd-devel lua-devel GeoIP-devel gcc gcc-c++[iyunv@nginx1 ~]# ./configure \--prefix=/usr/local/nginx\--sbin-path=/usr/local/nginx/sbin/nginx\--conf-path=/etc/nginx/nginx.conf \--error-log-path=/var/log/nginx/error.log \--http-log-path=/var/log/nginx/access.log \--pid-path=/var/run/nginx/nginx.pid  \--lock-path=/var/lock/nginx.lock \--user=nginx \--group=nginx \--enable-mods-shared=all[iyunv@nginx1 tengine-1.5.1]# make && make install######在Nginx2安装[iyunv@nginx2 ~]# scp 172.16.14.1:/root/tengine-1.5.1.tar.gz ./[iyunv@nginx2 tengine-1.5.1]# yum -y install pcre-devel openssl-devel libxml2-devel libxslt-devel gd-devel lua-devel GeoIP-devel gcc gcc-c++[iyunv@nginx2 tengine-1.5.1]# ./configure \--prefix=/usr/local/nginx\--sbin-path=/usr/local/nginx/sbin/nginx\--conf-path=/etc/nginx/nginx.conf \--error-log-path=/var/log/nginx/error.log \--http-log-path=/var/log/nginx/access.log \--pid-path=/var/run/nginx/nginx.pid  \--lock-path=/var/lock/nginx.lock \--user=nginx \--group=nginx \--enable-mods-shared=all[iyunv@nginx2 tengine-1.5.1]# make && make install2、在Nginx1与Nginx2服务器上为Tengine准备Sysv服务脚本

123456789101112131415161718192021222324252627282930313233343536373839404142434445464748495051525354555657585960616263646566676869707172737475767778798081828384858687888990919293949596979899100101102103104105106107108109110111112113114115116117118119######Nginx1提供脚本[iyunv@nginx1 ~]# vim /etc/init.d/nginx#!/bin/sh# nginx - this script starts and stops the nginx daemon# chkconfig:   - 85 15# description:  Nginx is an HTTP(S) server, HTTP(S) reverse \# processname: nginx# config:      /etc/nginx/nginx.conf# config:      /etc/sysconfig/nginx# pidfile:     /var/run/nginx.pid# Source function library.. /etc/rc.d/init.d/functions# Source networking configuration.. /etc/sysconfig/network# Check that networking is up.[ "$NETWORKING"="no" ] && exit 0                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                      nginx="/usr/local/nginx/sbin/nginx"prog=$(basename$nginx)NGINX_CONF_FILE="/etc/nginx/nginx.conf"[ -f /etc/sysconfig/nginx] && ./etc/sysconfig/nginxlockfile=/var/lock/subsys/nginxmake_dirs() {   # make required directories   user=`nginx -V 2>&1 |grep"configure arguments:"|sed 's/[^*]*--user=\([^ ]*\).*/\1/g'-`   options=`$nginx -V 2>&1 |grep'configure arguments:'`   foroptin $options; do       if[ `echo$opt | grep '.*-temp-path'` ]; then           value=`echo $opt | cut -d"="-f 2`           if [ ! -d "$value"];then               # echo "creating" $value               mkdir -p $value && chown -R $user $value           fi       fi   done}start() {    [ -x $nginx ] ||exit5    [ -f $NGINX_CONF_FILE ] ||exit6    make_dirs    echo-n $"Starting $prog: "    daemon $nginx -c $NGINX_CONF_FILE    retval=$?    echo    [ $retval -eq0 ] &&touch $lockfile    return$retval}stop() {    echo-n $"Stopping $prog: "    killproc $prog -QUIT    retval=$?    echo    [ $retval -eq0 ] &&rm -f $lockfile    return$retval}restart() {    configtest ||return$?    stop    sleep1    start}reload() {    configtest ||return$?    echo-n $"Reloading $prog: "    killproc $nginx -HUP    RETVAL=$?    echo}force_reload() {    restart}configtest() {  $nginx -t -c $NGINX_CONF_FILE}rh_status() {    status $prog}rh_status_q() {    rh_status >/dev/null2>&1}case "$1" in    start)        rh_status_q && exit0        $1        ;;    stop)        rh_status_q || exit0        $1        ;;    restart|configtest)        $1        ;;    reload)        rh_status_q || exit7        $1        ;;    force-reload)        force_reload        ;;    status)        rh_status        ;;    condrestart|try-restart)        rh_status_q || exit0            ;;    *)        echo $"Usage: $0 {start|stop|status|restart|condrestart|try-restart|reload|force-reload|configtest}"        exit 2esac######将Nginx加入到系统服务并启动[iyunv@nginx1 ~]# chmod +x /etc/init.d/nginx[iyunv@nginx1 ~]# chkconfig --add nginx[iyunv@nginx1 ~]# service nginx start######将Nginx1脚本拷贝到Nignx2服务器上并加入系统服务[iyunv@nginx2 ~]# scp 172.16.14.1:/etc/init.d/nginx /etc/init.d/[iyunv@nginx2 ~]# chmod +x /etc/init.d/nginx[iyunv@nginx2 ~]# chkconfig --add nginx[iyunv@nginx2 ~]# service nginx start

3、访问测试Nginx服务是否正常

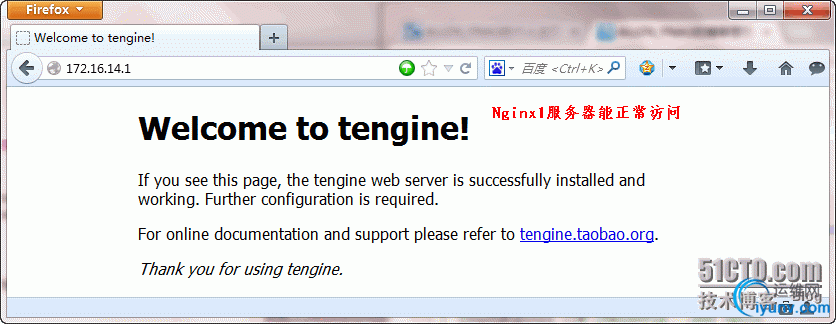

3.1、在Nginx1服务器上测试


12[iyunv@nginx1 ~]# netstat -anpt|grep nginxtcp        0      0 0.0.0.0:80      0.0.0.0:*       LISTEN      15088/nginx

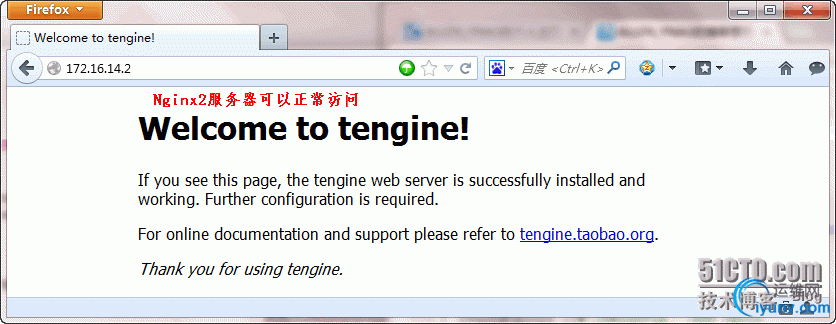

3.2、在Nginx2服务器上测试
12[iyunv@nginx2 ~]# netstat -anpt|grep nginxtcp      0      0 0.0.0.0:80   0.0.0.0:*     LISTEN 7281/nginx

三、在Httpd1与Httpd2服务器上安装Apache
1、在Httpd1服务器配置好YUM源，使用YUM安装HTTPD服务

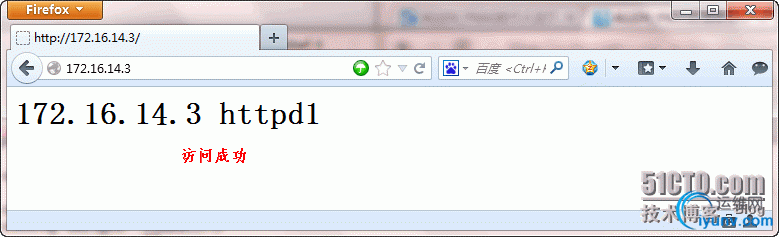

12345[iyunv@httpd1 ~]# yum -y install httpd[iyunv@httpd1 ~]# chkconfig httpd on[iyunv@httpd1 ~]# service httpd start######为Httpd1提供测试页[iyunv@httpd1 ~]# echo '<h1>172.16.14.3 httpd1</h1>' > /var/www/html/index.html
2、在Httpd2服务器配置好YUM源，使用YUM安装HTTPD服务

1234[iyunv@httpd2 ~]# yum -y install httpd[iyunv@httpd2 ~]# chkconfig httpd on[iyunv@httpd2 ~]# service httpd start[iyunv@httpd2 ~]# echo '<h1>172.16.14.4 httpd2</h1>' > /var/www/html/index.html

四、配置Tengine
1、将主配置文件备份一份然后修改主配置文件

123456789101112131415161718192021222324252627282930313233343536373839404142434445464748495051525354555657585960616263646566676869707172737475767778798081828384858687888990919293949596979899100101102103104105106107108109[iyunv@nginx1 ~]# cd /etc/nginx/[iyunv@nginx1 nginx]# cp nginx.conf nginx.conf.bak[iyunv@nginx1 nginx]# vim nginx.confuser  nginx nginx;worker_processes  2;worker_rlimit_nofile 51200;#error_log  logs/error.log;#pid        logs/nginx.pid;events {    use epoll;    worker_connections  51200;}# load modules compiled as Dynamic Shared Object (DSO)dso {        #实现动态加载模块    load ngx_http_upstream_session_sticky_module.so;  #加载session模块}http {    include       mime.types;    default_type  application/octet-stream;    log_format  main '$remote_addr - $remote_user [$time_local] &quot;$request&quot; '                     '$status $body_bytes_sent &quot;$http_referer&quot; '                     '&quot;$http_user_agent&quot; &quot;$http_x_forwarded_for&quot;';    access_log  logs/access.log main;    client_max_body_size 20m;    client_header_buffer_size 16k;    large_client_header_buffers 4 16k;    sendfile        on;    tcp_nopush     on;    keepalive_timeout  65;    gzip  on;             #开启压缩    gzip_min_length 1k;    gzip_buffers 4 16k;    gzip_proxied   any;    gzip_http_version 1.1;    gzip_comp_level 3;    gzip_types text/plain application/x-javascript text/css application/xml;    gzip_vary on;    proxy_temp_path   /tmp/proxy_temp;    proxy_cache_path  /tmp/proxy_cache levels=1:2 keys_zone=cache_one:500m inactive=1d max_size=3g;    proxy_connect_timeout    50;    proxy_read_timeout       600;    proxy_send_timeout       600;    proxy_buffer_size        128k;    proxy_buffers           16 256k;    proxy_busy_buffers_size 512k;    proxy_temp_file_write_size 1024m;    proxy_next_upstream error timeout invalid_header http_500 http_503 http_404 http_502 http_504;    upstream allen {        server 172.16.14.3;        server 172.16.14.4;    check interval=3000 rise=2 fall=5 timeout=1000 type=http; #后端Server健康状态检查        check_http_send&quot;GET / HTTP/1.0\r\n\r\n&quot;;        check_http_expect_alive http_2xx http_3xx;        session_sticky;    #保持会话连接    }    server {        listen       80;        server_name  localhost;        #charset koi8-r;        #access_log  logs/host.access.log  main;        location / {        proxy_pass http://allen;        }        location /status {        #实现状态监控                check_status;        }        #error_page  404              /404.html;        # redirect server error pages to the static page /50x.html        #        error_page   500 502 503 504  /50x.html;        location = /50x.html {            root   html;        }        # proxy the PHP scripts to Apache listening on 127.0.0.1:80        # pass the PHP scripts to FastCGI server listening on 127.0.0.1:9000        #        #location ~ \.php$ {        #    root           html;        #    fastcgi_pass   127.0.0.1:9000;        #    fastcgi_index  index.php;        #    fastcgi_param  SCRIPT_FILENAME  /scripts$fastcgi_script_name;        #    include        fastcgi_params;        #}        # deny access to .htaccess files, if Apache's document root        # concurs with nginx's one        #        #location ~ /\.ht {        #    deny  all;        #}    }    # HTTPS server    #    #server {    #    listen       443;    #    server_name  localhost;    #    ssl                  on;    #    ssl_certificate      cert.pem;    #    ssl_certificate_key  cert.key;    #    ssl_session_timeout  5m;    #    ssl_protocols  SSLv2 SSLv3 TLSv1;    #    ssl_ciphers  HIGH:!aNULL:!MD5;    #    ssl_prefer_server_ciphers   on;    #    location / {    #        root   html;    #        index  index.html index.htm;    #    }    #}}注释：Nginx的更多参数介绍请查看前面的博客
2、重启Tengine服务访问测试负载均衡

1[iyunv@nginx1 ~]# service nginx restart

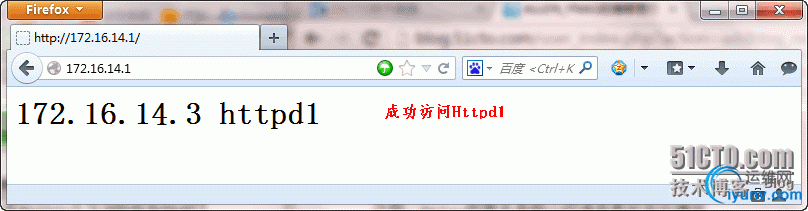

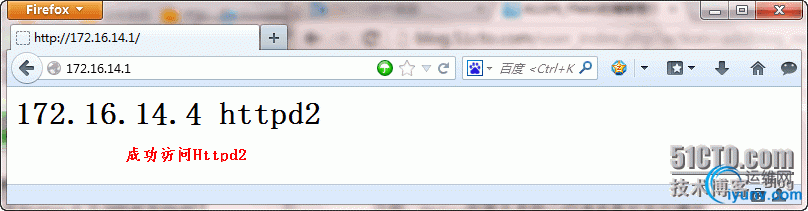

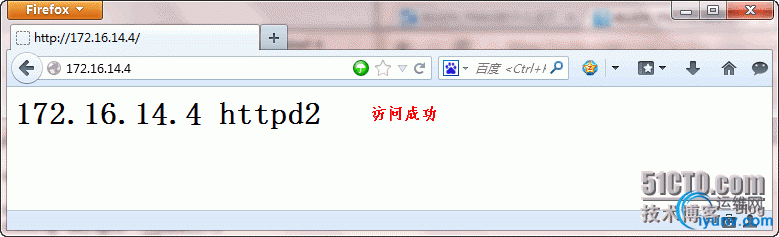

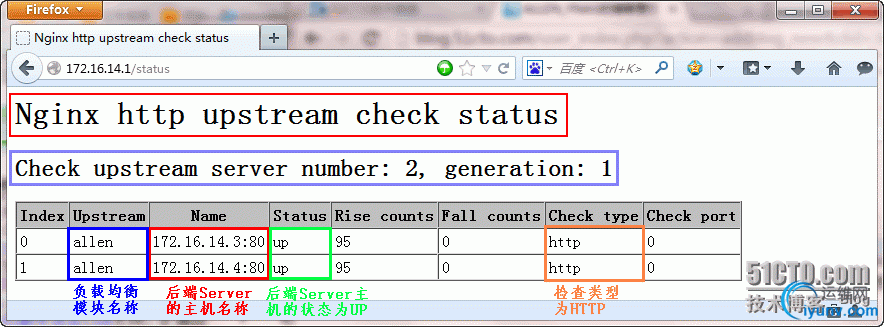

由上图可见可以成功访问到后端的Httpd服务，接下来访问测试状态监控模块

3、在Nginx2服务器配置Tengine主配置文件

1234######复制Nginx1服务器上的配置文件到Nginx2服务器[iyunv@nginx2 ~]# scp 172.16.14.1:/etc/nginx/nginx.conf /etc/nginx/[iyunv@nginx2 ~]# service nginx restart注释：重启Tengine服务并测试;测试方法同Nginx1服务器，这里就不再做测试了
五、安装Keepalived并配置
1、在Nginx1与Nginx2服务器上安装Keepalived

1234######在Nginx1服务器安装[iyunv@nginx1 ~]# yum -y install keepalived######在Nginx2服务器安装[iyunv@nginx2 ~]# yum -y install keepalived2、配置Keepalived双主模式
2.1、修改Nginx1服务器上的Keepalived主配置文件定义
123456789101112131415161718192021222324252627282930313233343536373839404142434445464748495051525354555657585960[iyunv@nginx1 ~]# vim /etc/keepalived/keepalived.conf! Configuration Fileforkeepalivedglobal_defs {   notification_email {        root@localhost               #通知收件人地址,可以写换行写多个   }   notification_email_from admin@allen.com#发件人地址   smtp_server 127.0.0.1             #邮件smtp服务器地址   smtp_connect_timeout 30           #邮件smtp连接超时时间   router_id LVS_DEVEL               #运行Keepalived服务器的标识,自定义；发邮件时显示在邮件标题中的信息}vrrp_script chk_nginx {                 #定义一个外部脚本    script&quot;/etc/keepalived/chk_nginx.sh&quot;#脚本的路径    interval 1                          #通知间隔    weight 2                     }vrrp_script chk_proess {             script&quot;/etc/keepalived/chk_proess.sh&quot;    interval 1    weight 2}vrrp_instance nginx_1 {    state MASTER               #角色{MASTER|BACKUP}    interface eth0             #HA监测的网卡    virtual_router_id 56       #虚拟路由ID;一组集群ID号必须一样    priority 100               #权重,BACKUP不能高于MASTER    advert_int 1               #检测时间间隔    garp_master_delay 1    authentication {        auth_type PASS          #认证类型        auth_pass 1234          #认证密码,同一集群密码要一样    }    virtual_ipaddress {        #定义虚拟IP地址，可以有多个    172.16.14.10    }    track_script {             #定义状态跟踪        chk_nginx               #名称为vrrp_script中定义的    chk_proess    }    notify_master&quot;/etc/keepalived/chk_nginx.sh master&quot;#指定切换到Master状态时执行的脚本    notify_backup&quot;/etc/keepalived/chk_nginx.sh backup&quot;#指定切换到Backup状态时执行的脚本    notify_fault&quot;/etc/keepalived/chk_nginx.sh fault&quot;  #指定切换到Fault状态时执行的脚本}vrrp_instance nginx_2 {    state BACKUP    interface eth0    virtual_router_id 58    priority 90    advert_int 1    authentication {        auth_type PASS        auth_pass 4321    }    virtual_ipaddress {    172.16.14.11    }    track_script {        chk_nginx    }}2.2、修改Nginx2服务器上的Keepalived主配置文件定义

1234567891011121314151617181920212223242526272829303132333435363738394041424344454647484950515253545556575859[iyunv@nginx2 ~]# vim /etc/keepalived/keepalived.conf! Configuration Fileforkeepalivedglobal_defs {   notification_email {    root@localhost   }   notification_email_from admin@allen.com   smtp_server 127.0.0.1   smtp_connect_timeout 30   router_id LVS_DEVEL}vrrp_script chk_nginx {    script&quot;/etc/keepalived/chk_nginx.sh&quot;    interval 1    weight 2}vrrp_script chk_nginx {    script&quot;/etc/keepalived/chk_proess.sh&quot;    interval 1    weight 2}vrrp_instance nginx_1 {    state BACKUP    interface eth0    virtual_router_id 56    priority 98    advert_int 1    authentication {        auth_type PASS        auth_pass 1234    }    virtual_ipaddress {    172.16.14.10    }    track_script {        chk_nginx    }}vrrp_instance nginx_2 {    state MASTER    interface eth0    virtual_router_id 58    priority 92    advert_int 1    authentication {        auth_type PASS        auth_pass 4321    }    virtual_ipaddress {    172.16.14.11    }    track_script {        chk_nginx    chk_proess    }    notify_master&quot;/etc/keepalived/chk_nginx.sh master&quot;    notify_backup&quot;/etc/keepalived/chk_nginx.sh backup&quot;    notify_fault&quot;/etc/keepalived/chk_nginx.sh fault&quot;}3、在Nginx1与Nginx2服务器分别为Keepalived提供状态检测脚本及通知脚本

123456789101112131415161718192021222324252627282930313233343536373839404142######通知脚本vim /etc/keepalived/chk_nginx.sh#!/bin/bash# Author: ALLEN# description: An example of notify script#vip=172.16.14.10contact='root@localhost'notify() {    mailsubject=&quot;`hostname` to be $1: $vip floating&quot;    mailbody=&quot;`date '&#43;%F %H:%M:%S'`: vrrp transition, `hostname` changed to be $1&quot;    echo$mailbody | mail -s&quot;$mailsubject&quot;$contact}case &quot;$1&quot; in    master)        notify master        /usr/local/keepalived/sbin/keepalived start        exit 0    ;;    backup)        notify backup        /usr/local/keepalived/sbin/keepalived stop        exit 0    ;;    fault)        notify fault        exit 0    ;;    *)        echo 'Usage: `basename $0` {master|backup|fault}'        exit 1    ;;esac######状态检测脚本vim /etc/keepalived/chk_proess.sh#!/bin/bashkillall -0 nginxif [[ $? -ne 0 ]];then  /etc/init.d/keepalivedstopfi######添加执行权限chkmod &#43;x /etc/keepalived/chk_*
六、测试Keepalived&#43;Tengine高可用
1、分别重新启动Nginx1与Nginx2服务器上面的Keepalived与Tengine服务
12[iyunv@nginx1 ~]# service keepalived restart;service nginx restart[iyunv@nginx2 ~]# service keepalived restart;service nginx restart2、分别查看Nginx1与Nginx2服务器上的IP地址

1234567891011121314151617######查看Nginx1服务器[iyunv@nginx1 ~]# ip addr show eth02: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP qlen 1000    link/ether00:0c:29:2c:1a:24 brd ff:ff:ff:ff:ff:ff    inet 172.16.14.1/16brd 172.16.255.255 scope global eth0    inet 172.16.14.10/32scope global eth0    inet6 fe80::20c:29ff:fe2c:1a24/64scope link       valid_lft forever preferred_lft forever######查看Nginx2服务器[iyunv@nginx2 ~]# ip addr show eth02: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP qlen 1000    link/ether00:0c:29:ec:f6:3f brd ff:ff:ff:ff:ff:ff    inet 172.16.14.2/16brd 172.16.255.255 scope global eth0    inet 172.16.14.11/32scope global eth0    inet6 fe80::20c:29ff:feec:f63f/64scope link       valid_lft forever preferred_lft forever注释：由上可见,两台服务器都有虚拟IP地址3、访问测试172.16.14.10



4、模拟其中一台前端Nginx服务器出现故障不能正常提供服务

12345678910111213141516171819[iyunv@nginx1 ~]# killall nginx[iyunv@nginx1 ~]# ip addr show eth02: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP qlen 1000    link/ether00:0c:29:2c:1a:24 brd ff:ff:ff:ff:ff:ff    inet 172.16.14.1/16brd 172.16.255.255 scope global eth0    inet6 fe80::20c:29ff:fe2c:1a24/64scope link       valid_lft forever preferred_lft forever######由上可见,虚拟IP地址已删除========================================================================######在Nginx2服务器上查看IP地址[iyunv@nginx2 ~]# ip addr show eth02: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP qlen 1000    link/ether00:0c:29:ec:f6:3f brd ff:ff:ff:ff:ff:ff    inet 172.16.14.2/16brd 172.16.255.255 scope global eth0    inet 172.16.14.11/32scope global eth0    inet 172.16.14.10/32scope global eth0    inet6 fe80::20c:29ff:feec:f63f/64scope link       valid_lft forever preferred_lft forever注释：由上可见,虚拟IP地址已成功切换5、在Nginx2服务器查看邮件通知



12345678910111213141516171819202122[iyunv@nginx2 ~]# mailHeirloom Mail version 12.4 7/29/08.  Type ?forhelp.&quot;/var/spool/mail/root&quot;: 3 messages 2 unread>U  1 root                  Wed Sep 25 16:54  19/712  &quot;nginx2.allen.com to be master: 172.16.14.10 floating&quot;U  2 root                  Wed Sep 25 17:23  19/712  &quot;nginx2.allen.com to be master: 172.16.14.10floating&quot;    3 root                  Wed Sep 25 18:06  19/713  &quot;nginx2.allen.com to be master: 172.16.14.10floating&quot;& 3Message  3:From root@nginx2.allen.com  Wed Sep 25 18:06:27 2013Return-Path: <root@nginx2.allen.com>X-Original-To: root@localhostDelivered-To: root@localhost.allen.comDate: Wed, 25 Sep 2013 18:06:27 &#43;0800To: root@localhost.allen.comSubject: nginx2.allen.com to be master: 172.16.14.10 floatingUser-Agent: Heirloom mailx 12.4 7/29/08Content-Type: text/plain; charset=us-asciiFrom: root@nginx2.allen.com (root)Status: RO2013-09-25 18:06:27: vrrp transition, nginx2.allen.com changed to be master& quit  #退出注释：可以看出此时Nginx2服务器已经成功Master，当然Nginx1服务器成功了Backup；这里就不在查看Nginx1的邮件了，各位博友可以查看一下6、再次访问172.16.14.10测试

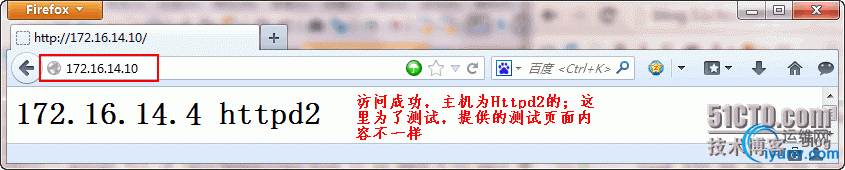

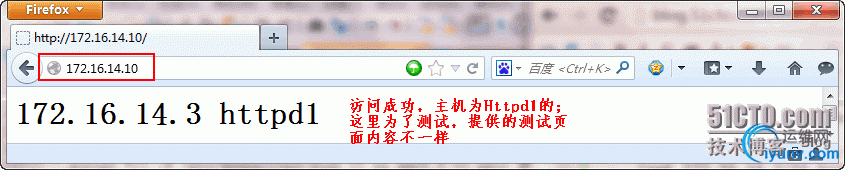

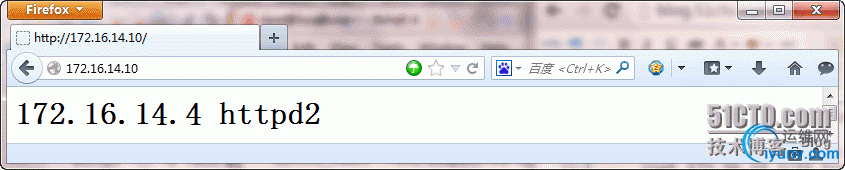

由上图可见，依然可以正常访问；Keepalived&#43;Tengine高可用已实现
7、这里就不在对另一个虚拟IP(172.16.14.11)做测试了，测试方法与(172.16.14.10)相同；在实际环境中在DNS服务器为两个虚拟IP地址做A记录，能实现两个前端Nginx调度的负载均衡；这里配置个两个实例均使用的是eth0网卡，但在实际环境中最好使用不同的网卡；由于内容较多，下面就不写Corosync&#43;DRBD&#43;Mysql的实现了，
