lvs+keepalived on centos 6.3

FragranceM

　　

yum
-y install popt-static
kernel-devel


make  gcc
openssl-devel lftp
libnl*   popt*
　　0、安装LVS前系统需要安装popt-static，kernel-devel，make，gcc，openssl-devel，lftp，libnl*，popt*


　　1、在两台Director Server上分别配置LVS+Keepalived


　　LVS install -------------
　　[iyunv@CentOS-LVS_MASTER ~]# wget http://www.linuxvirtualserver.org/software/kernel-2.6/ipvsadm-1.26.tar.gz
　　[iyunv@CentOS-LVS_MASTER ~]# ln -s /usr/src/kernels/2.6.32-279.el6.i686//usr/src/linux/
　　[iyunv@CentOS-LVS_MASTER ~]# tar zxvf ipvsadm-1.26.tar.gz
　　[iyunv@CentOS-LVS_MASTER ~]# cd ipvsadm-1.26
　　[iyunv@CentOS-LVS_MASTER ipvsadm-1.26]# make && make install
　　Keepalived install
-------------


　　[iyunv@CentOS-LVS_MASTER ~]# wget http://www.keepalived.org/software/keepalived-1.2.4.tar.gz
　　[iyunv@CentOS-LVS_MASTER ~]# tar zxvf keepalived-1.2.4.tar.gz
　　[iyunv@CentOS-LVS_MASTER ~]# cd keepalived-1.2.4
　　[iyunv@CentOS-LVS_MASTER keepalived-1.2.4]# ./configure && make && make install
　　######### 将keepalived做成启动服务，方便管理##########
　　[iyunv@CentOS-LVS_MASTER ~]# cp /usr/local/etc/rc.d/init.d/keepalived /etc/init.d/
　　[iyunv@CentOS-LVS_MASTER ~]# cp /usr/local/etc/sysconfig/keepalived /etc/sysconfig/
　　[iyunv@CentOS-LVS_MASTER ~]# mkdir /etc/keepalived/
　　[iyunv@CentOS-LVS_MASTER ~]# cp /usr/local/etc/keepalived/keepalived.conf /etc/keepalived/
　　[iyunv@CentOS-LVS_MASTER ~]# cp /usr/local/sbin/keepalived /usr/sbin/
　　[iyunv@CentOS-LVS_MASTER ~]# service keepalived start | stop
　　2、开启路由转发
　　[iyunv@CentOS-LVS_MASTER ~]# vim /etc/sysctl.conf


net.ipv4.ip_forward = 1

[iyunv@CentOS-LVS_MASTER ~]# sysctl -p
　　3、配置Keepalived
　　[iyunv@CentOS-LVS_MASTER ~]# less /etc/keepalived/keepalived.conf


! Configuration File for keepalived
global_defs {
router_id LVS_MASTER            #BACKUP上修改为LVS_BACKUP
}
vrrp_instance VI_1 {
state MASTER                   #BACKUP上修改为BACKUP
interface eth0
virtual_router_id 51
priority 100                   #BACKUP上修改为80
advert_int 1
authentication {
auth_type PASS
auth_pass 1111
}
virtual_ipaddress {
10.0.0.227
}
}
vrrp_instance LAN_GATEWAY {
state MASTER                   #BACKUP上修改为LVS_BACKUP
interface eth1
virtual_router_id 52
priority 100                   #BACKUP上修改为80
advert_int 1
authentication {
auth_type PASS
auth_pass 1111
}
virtual_ipaddress {
192.168.10.10
}
}
virtual_server 10.0.0.227 80 {
delay_loop 6
lb_algo rr
lb_kind NAT
#   persistence_timeout 5
protocol TCP
real_server 192.168.10.4 80 {
weight 3
TCP_CHECK {
connect_timeout 3
nb_get_retry 3
delay_before_retry 3
connect_port 80
}
}
real_server 192.168.10.5 80 {
weight 3
TCP_CHECK {
connect_timeout 3
nb_get_retry 3
delay_before_retry 3
connect_port 80
}
}
}
　　BACKUP服务器同上配置，先安装lvs再安装keepalived，然后配置/etc/keepalived/keepalived.conf，只需将批注部分改一下即可。


　　4、分别在2台Real Server上面设置网关
　　把网关都设置成：192.168.10.10


　　5、在2台RealServer中分别配置HTTP
　　[iyunv@WEB1 ~]# yum -y install httpd

[iyunv@WEB1 ~]# cd /var/www/html/

[iyunv@WEB1 html]# cat index.html


<h1>WEB1/192.168.10.4</h1>

[iyunv@WEB1 html]# /etc/init.d/httpd start

另一台机器配置一样，过程略。


　　6、分别在CentOS-LVS_MASTER、CentOS-LVS_BACKUP上执行service
keepalived start启动keepalived就可实现负载均衡及高可用集群了；

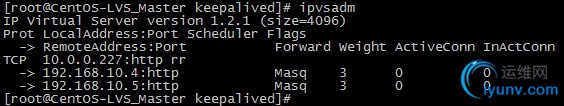

　　[iyunv@CentOS-LVS_MASTER keepalived]# service keepalived start
　　
　　
　　四、测试
　　####高可用性测试####
　　模拟故障，将CentOS-LVS_MASTER上的keepalived服务停掉，然后观察CentOS-LVS_BACKUP上的日志，信息如下
　　
　　从日志中可知，主机出现故障后，备机立刻检测到，此时备机变为MASTER角色，并且接管了主机的虚拟IP资源，最后将虚拟IP绑定在etho设备上。
　　将CentOS-LVS_MASTER 上的keepalived服务开启后，CentOS-LVS_BACKUP的日志状态。
　　
　　从日志可知，备机在检测到主机重新恢复正常后，释放了虚拟IP资源重新成为BACKUP角色
　　####故障切换测试####
　　故障切换是测试当某个节点出现故障后，Keepalived监制模块是否能及时发现然后屏蔽故障节点，同时将服务器转移到正常节点来执行。

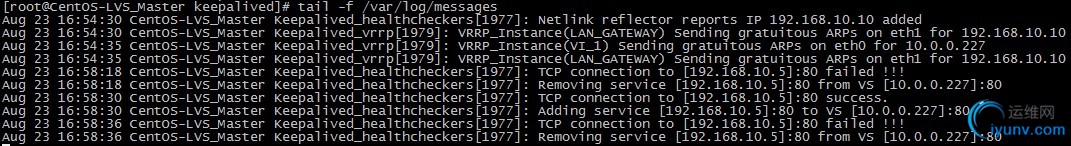

　　将WEB2节点服务停掉，假设这个节点出现故障，然后主、备机日志信息如下
　　
　　
　　从以上可以看出，Keepalived监控模块检测到192.168.10.5这台主机出现故障后，将WEB2从集群系统中剔除掉了。 此时访问http://10.0.0.227只能看到WEB1了)
　　
　　重新启动WEB2节点的服务，日志信息如下：
　　
　　

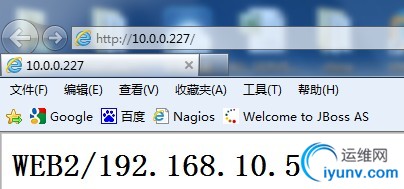

　　Keepalived监控模块检测到192.168.10.5这台主机恢复正常后，又将此节点加入集群系统中，再次访问就可以访问到WEB2页面了）
