题记
　　前面已经介绍了实现MySQL和RabbitMQ的集群部署，但是一个OpenStack环境的高可用性，简单的说就是任何一个节点的高可用性，每个节点又包括不同的服务和组件，这里面我们先不具体谈及细节，也就是说，先以控制节点为例，我们需要准备多台控制节点，但是前端需要对外暴露出一个VIP，网络节点或者计算节点只需要连接这个VIP即可，那么VIP连接之后，会自动负载到该集群环境下任意一台机器上，行业术语为飘到哪台机器，这次我们就实现一下VIP的环境模拟。
当然，如果你有硬件设备如F5就不需要了解这个了，本篇主要使用软件实现，而且也是非常成熟的LVS+Keepalived来实现。
原理
　　LVS是由章文嵩博士在1998年提出的，主要实现虚拟IP，而Keepalived的作用是检测web服务器的状态，如果有一台web服务器死机，或工作出现故障，Keepalived将检测到，并将有故障的web服务器从系统中剔除，当web服务器工作正常后Keepalived自动将web服务器加入到服务器群中，这些工作全部自动完成，不需要人工干涉，需要人工做的只是修复故障的web服务器。主要用作RealServer的健康状态检查以及LoadBalance主机和BackUP主机之间failover的实现。
环境
　　本环境并没有对LVS+Keepalived进行主/备搭建，使用单机来实现，后端连接两个SuperMap iSever来进行测试。
　　LVS+Keepalived：10.0.0.10   VIP：10.0.0.200

iServer1：10.0.0.11

iServer2：10.0.0.12
部署
　　1、在LVS+Keepalived集群上安装相关软件

需要说明的是，如果该机器只安装LVS，需要使用ipvsadm进行配置，但是该环境已经安装了keepalived，只需要修改keepalived.conf配置文件即可。


root@vip:~# apt-get install ipvsadm keepalived
　　2、检测LVS安装

安装完毕之后，输入ipvsadm，弹出如下信息说明安装成功


root@vip:~# ipvsadm
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
-> RemoteAddress:Port           Forward Weight ActiveConn InActConn
　　3、修改/etc/keepalived/keepalived.conf配置文件，如果没有，添加即可


global_defs {
router_id LVS_DEVEL
}
vrrp_instance VI_1 {
state MASTER  #如果使用主/备,另外一台机器需要设置为BACKUP
interface eth0 #检测网络端口
virtual_router_id 51 #主备的虚拟机路由ID必须一致
priority 150   #主备的优先级，主优先级要大于备
advert_int 1       #VRRP Multicast广播周期秒数
authentication {
auth_type PASS  # VRRP认证方式
auth_pass 1111   # VRRP口令字
}
virtual_ipaddress {
10.0.0.200  # 如果有多个VIP，继续换行填写
}
}
#iServer的监听端口为8090
virtual_server 10.0.0.200 8090{
delay_loop 1       # 每隔1秒查询realserver状态
lb_algo wrr          # lvs 算法
lb_kind DR          # Direct Route
protocol TCP       # 用TCP协议检查realserver状态
#第一台iserver物理环境
real_server 10.0.0.11 8090{
weight 3
TCP_CHECK {
connect_timeout 10
nb_get_retry 3
delay_before_retry 3
connect_port 8090
}
}
#第二台iserver物理环境
real_server 10.0.0.12 8090 {
weight 3
TCP_CHECK {
connect_timeout 10
nb_get_retry 3
delay_before_retry 3
connect_port 8090
}
}
}
　　4、重启keepalived服务，然后再次检查ipvsadm


root@vip:~# ipvsadm
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
-> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  10.0.0.200:8090 wrr
-> ubuntu:8090                  Route   3      0          0
  -> ubuntu2:8090                 Route   3      0          0
　　5、这时候，可以测试使用其他机器是否可以ping通LVS机器的物理IP和虚拟IP。

6、检查iserver1和iserver2的服务状态和连接manager是否正常。

7、对两台iserver机器/etc/rc.local添加配置信息，然后重启


ifconfig eth0:0 10.0.0.200 netmask 255.255.255.0 broadcast 10.0.0.255 up
route add -host 10.0.0.200 dev eth0:0
echo "0" > /proc/sys/net/ipv4/ip_forward
echo "1" > /proc/sys/net/ipv4/conf/lo/arp_ignore
echo "2" > /proc/sys/net/ipv4/conf/lo/arp_announce
echo "1" > /proc/sys/net/ipv4/conf/all/arp_ignore
echo "2" > /proc/sys/net/ipv4/conf/all/arp_announce
　　8、重启之后确保每台iserver的机器的服务和manager都是正常的。
测试
　　为了区分使用VIP连接，能够飘到不同的iserver机器上，我分别对不同机器的服务创建的不一样。

iserver1：10.0.0.11


　　iserver2：10.0.0.12

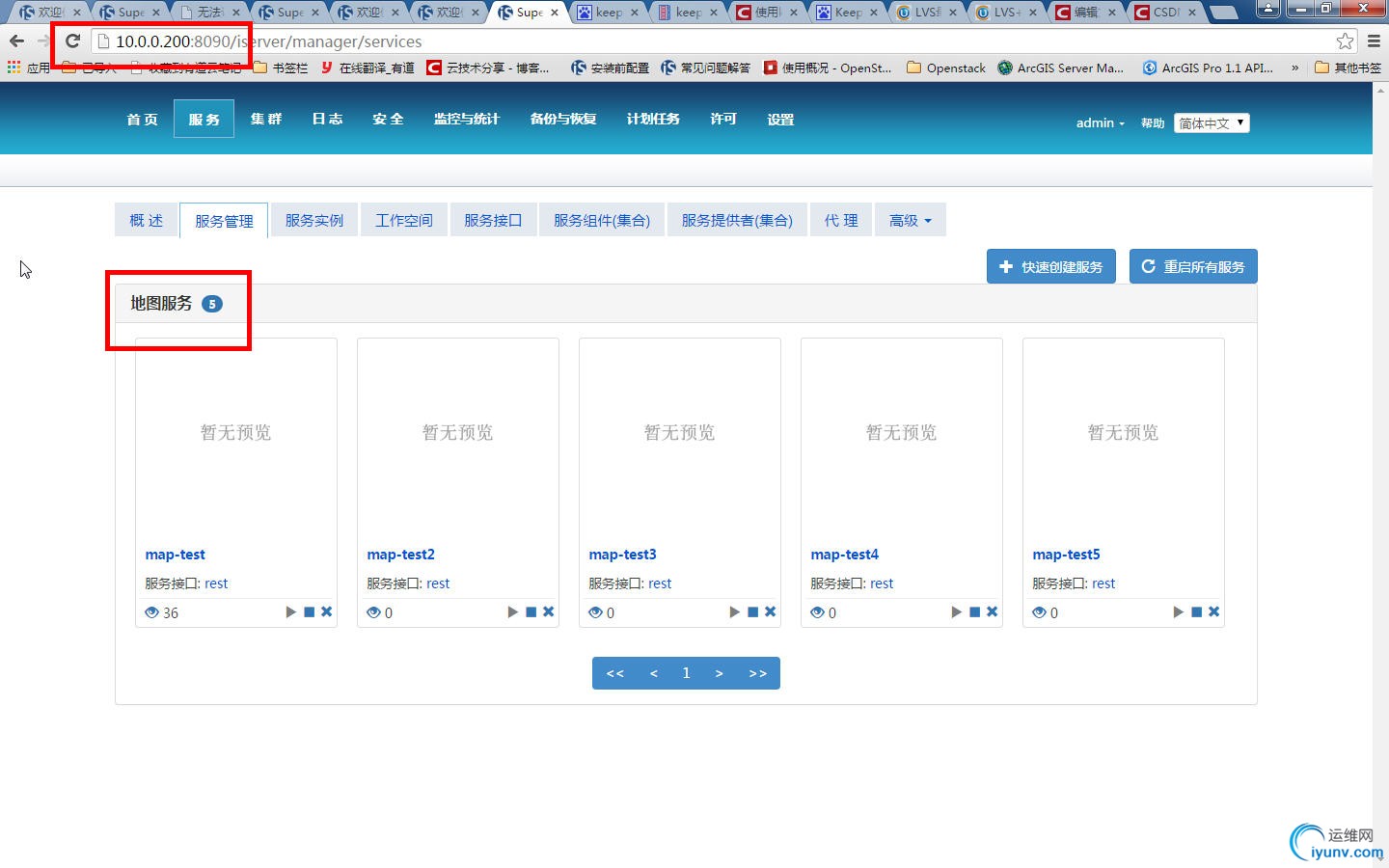

　　然后使用虚拟机IP进行连接


　　同样的URL，多刷新几次
