环境说明:
本系统对数据安全性不高,TPS操作很低,主要是查询的环境。

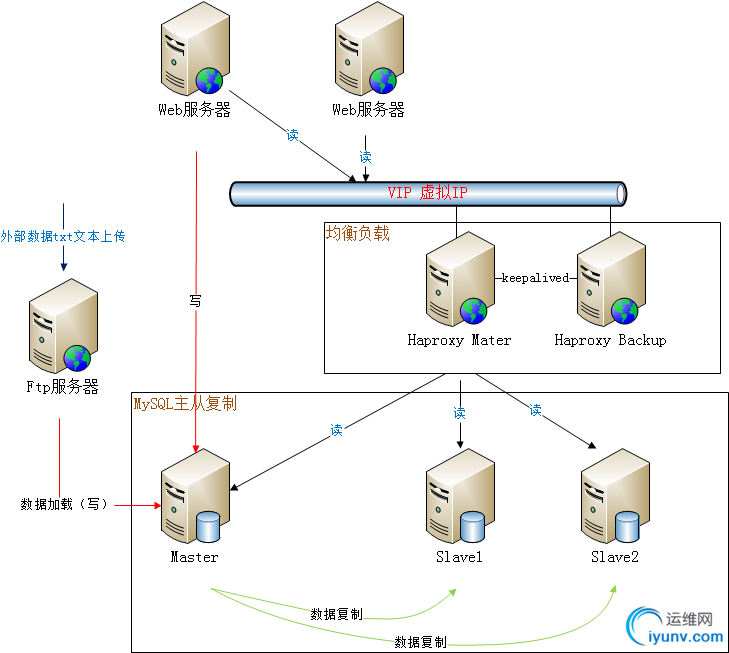

本方案架构图如下: 应用服务器对只读的应用程序连接虚拟IP地址,连接到haproxy,然后通过haproxy将TCP协议转移到下面的3个数据库服务器中。Haproxy在此做4层的TCP交换服务。keepalived为了防止haproxy单点故障。 为什么不用LVS? 我们的环境服务器少,haproxy和lvs相比性能差不多,且haproxy自带有mysql check,不需要额外的写mysql侦测脚本。
1.haproxy安装
下载地址:http://www.haproxy.org/download/1.5/src/haproxy-1.5.5.tar.gz
依赖包安装:#yum install gcc gcc-c++ make zlib-devel bzip2-devel openssl-devel
安装pcre,自带的pcre-7.8-3.1.el6.x86_64貌似版本低了,导致无法安装proxy
#tar xzvf pcre-8.34.tar.gz
#cd pcre-8.34#./configure --prefix=/usr \--docdir=/usr/share/doc/pcre-8.34 \--enable-utf --enable-unicode-properties \--enable-pcregrep-libz --enable-pcregrep-libbz2#make#make check#make install
haproxy安装:
#tar -xzvf haproxy-1.5.5.tar.gz#cd haproxy-1.5.5# make TARGET=linux26 USE_STATIC_PCRE=1 \USE_REGPARM=1 USE_LINUX_TPROXY=1 USE_OPENSSL=1 USE_ZLIB=1 ARCH=x86_64# make install
--编辑启动文件# vi /etc/init.d/haproxy --添加以下内容#!/bin/sh # # custom haproxy init.d script, by Mattias Geniar # # haproxy starting and stopping the haproxy load balancer # # chkconfig: 345 55 45 # description: haproxy is a TCP loadbalancer # probe: true # Source function library. . /etc/rc.d/init.d/functions # Source networking configuration. . /etc/sysconfig/network # Check that networking is up. [ ${NETWORKING} = "no" ] && exit 0 [ -f /usr/local/sbin/haproxy ] || exit 0 [ -f /etc/haproxy/haproxy.conf ] || exit 0 # Define our actions checkconfig() { # Check the config file for errors /usr/local/sbin/haproxy -c -q -f /etc/haproxy/haproxy.conf if [ $? -ne 0 ]; then echo "Errors found in configuration file." return 1 fi # We're OK! return 0 } start() { # Check config /usr/local/sbin/haproxy -c -q -f /etc/haproxy/haproxy.conf if [ $? -ne 0 ]; then echo "Errors found in configuration file." return 1 fi echo -n "Starting HAProxy: " daemon /usr/local/sbin/haproxy -D -f /etc/haproxy/haproxy.conf -p /var/run/haproxy.pid RETVAL=$? echo [ $RETVAL -eq 0 ] && touch /var/lock/subsys/haproxy return $RETVAL } stop() { echo -n "Shutting down HAProxy: " killproc haproxy -USR1 RETVAL=$? echo [ $RETVAL -eq 0 ] && rm -f /var/lock/subsys/haproxy [ $RETVAL -eq 0 ] && rm -f /var/run/haproxy.pid return $RETVAL } restart() { /usr/local/sbin/haproxy -c -q -f /etc/haproxy/haproxy.conf if [ $? -ne 0 ]; then echo "Errors found in configuration file." return 1 fi stop start } check() { /usr/local/sbin/haproxy -c -q -V -f /etc/haproxy/haproxy.conf } rhstatus() { status haproxy } reload() { /usr/local/sbin/haproxy -c -q -f /etc/haproxy/haproxy.conf if [ $? -ne 0 ]; then echo "Errors found in configuration file." return 1 fi echo -n "Reloading HAProxy config: " /usr/local/sbin/haproxy -f /etc/haproxy/haproxy.conf -p /var/run/haproxy.pid -sf $(cat /var/run/haproxy.pid) success $"Reloading HAProxy config: " echo } # Possible parameters case "$1" in start) start ;; stop) stop ;; status) rhstatus ;; restart) restart ;; reload) reload ;; checkconfig) check ;; *) echo "Usage: haproxy {start|stop|status|restart|reload|checkconfig}" exit 1 esac exit 0
授权:#chmod +x /etc/init.d/haproxy
编辑haproxy配置文件:
可以参考说明:http://www.cnblogs.com/dkblog/archive/2012/03/13/2393321.html
#mkdir /etc/haproxy#vi /etc/haproxy/haproxy.confdefaults log global mode http retries 3 option redispatch maxconn 4096 timeout connect 50000 timeout client 50000 timeout server 50000 listen mysql_proxy 0.0.0.0:3307 mode tcp balance roundrobin option tcpka option httpchk option mysql-check user haproxy #在mysql中创建无任何权限用户haproxy,且无密码 server mysqldb1 192.168.231.8:3306 weight 1 server mysqldb2 192.168.231.9:3306 weight 3 server mysqldb3 192.168.231.11:3306 weight 3 listen stats *:8080 mode http option httpclose balance roundrobin stats uri / stats realm Haproxy\ Statistics stats auth admin:admin
启动并检查:#service haproxy start# netstat -plantu | grep 3307tcp 0 0 0.0.0.0:3307 0.0.0.0:* LISTEN 23626/haproxy

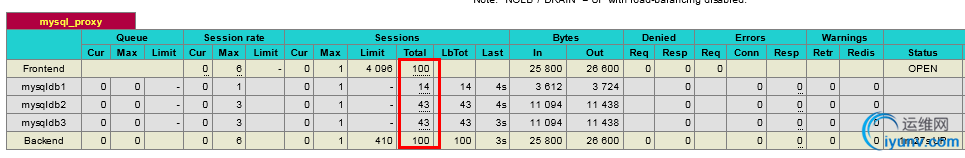

创建100次短连接测试:
其中db2和db3路由了43次,db1路由了14次
2.keepalived安装
下载地址:http://www.keepalived.org/software/
#tar zxvf keepalived-1.2.13.tar.gz#cd keepalived-1.2.13# ln -s /usr/src/kernels/2.6.32-220.el6.x86_64 /usr/src/linux#./configure --prefix=/ --mandir=/usr/local/share/man/ --with-kernel-dir=/usr/src/kernels/2.6.32-220.el6.x86_64#make#make install# cd /etc/keepalived/
配置参数文件:# mv keepalived.conf keepalived.conf.default#vi keepalived.conf! Configuration File for keepalived
vrrp_script chk_http_port { script "/etc/keepalived/check_haproxy.sh" interval 2 weight 2
global_defs { router_id LVS_DEVEL }
vrrp_instance VI_1 { state MASTER interface bond0 virtual_router_id 51 priority 150 advert_int 1 authentication { auth_type PASS auth_pass 1111 } track_script { chk_http_port } virtual_ipaddress { 192.168.231.18 } } }
配置侦测haproxy状态脚本:#vi /etc/keepalived/check_haproxy.sh#!/bin/bash A=`ps -C haproxy --no-header |wc -l` if [ $A -eq 0 ];then /usr/local/sbin/haproxy -f /etc/haproxy/haproxy.conf sleep 3
if [ `ps -C haproxy --no-header |wc -l` -eq 0 ];then /etc/init.d/keepalived stop fi fi
启动keepalived服务:# /etc/init.d/keepalived start
添加新的协议地址:#ip add[iyunv@mss-dn03 ~]# ip add1: lo: <LOOPBACK,UP,LOWER_UP> mtu 16436 qdisc noqueue state UNKNOWN link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00 inet 127.0.0.1/8 scope host lo inet6 ::1/128 scope host valid_lft forever preferred_lft forever2: eth0: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc mq state DOWN qlen 1000 link/ether 90:e2:ba:23:87:04 brd ff:ff:ff:ff:ff:ff3: eth1: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc mq state DOWN qlen 1000 link/ether 90:e2:ba:23:87:05 brd ff:ff:ff:ff:ff:ff
9: bond0: <BROADCAST,MULTICAST,MASTER,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP link/ether 6c:ae:8b:26:52:3b brd ff:ff:ff:ff:ff:ff inet 192.168.231.7/24 brd 192.168.231.255 scope global bond0 inet6 fe80::6eae:8bff:fe26:523b/64 scope link tentative dadfailed valid_lft forever preferred_lft forever
设置开启自启动:# chkconfig --level 0123456 keepalived on# chkconfig --list keepalived
测试过程中发现,master宕机后,VIP需要几十秒才能ping通,切换很慢:arping -I bond0 -c 5 -s VIP GATEWAY# arping -I bond0 -c 5 -s 192.168.231.18 192.168.231.254
Getting started with HAProxy and MySQL replication(能实现读写路由):
http://blog.yannickjaquier.com/linux/getting-started-with-haproxy-and-mysql-replication.htmlHaproxy配置日志: http://www.iyunv.com/Linux/2012-06/63585.htm
