　　基于LVS的互联网应用

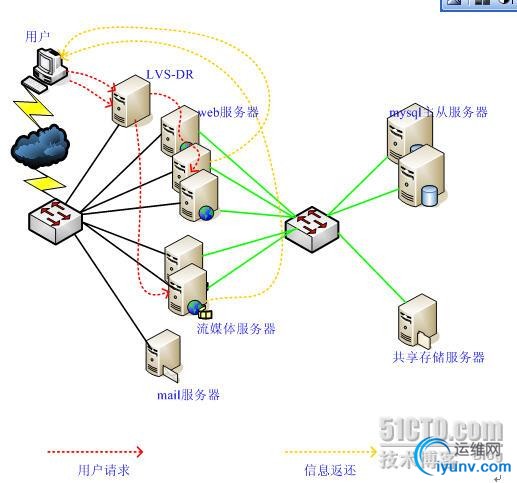

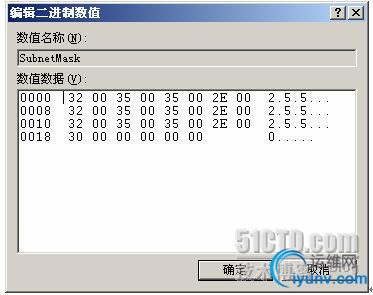

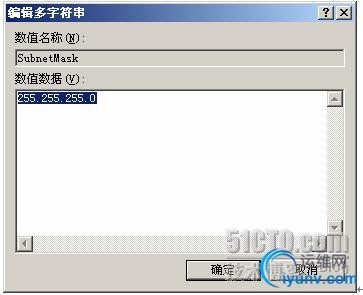

作者:田逸（sery@163.com） from:http://server.it168.com/server/2007-12-11/200712110855723.shtml在前面的文章里，我做了一个“可扩展、高可用服务网络设计方案”，现在我们来说明怎样实现它的技术细节。 网络环境 1、 硬件：服务器、网络附属存储（NAS）和交换机。3个服务器用来做web,2个服务器来做流媒体，1个服务器做LVS-DR,2个mysql服务器，一个邮件服务器，2个交换机，一个NETAPP NAS。2、  运行环境：流媒体windows,其他的都是linux。逻辑结构：除数据库服务器和NETAPP存储外，其他的服务器都使用2个网络地址，一个公网地址和一个私有网络地址。设置为公网ip的网络接口连接在一个交换机，设置为私有网络ip的网络接另外一个交换机，处于安全和网络带宽考虑，网络存储设备和数据库只使用私有网络地址。网络拓扑图如下所示： 基本原理： 传统模式下，用户的访问请求通过DNS服务器解析后，把服务请求转发给web服务器，取得数据后返回给用户。这种模式有2个麻烦：同时访问的用户增加到某个程度后，服务器不能提供所需的正常访问；遇到故障，所有的访问请求都将失败。要解决这样一个难题,LVS是上上之选。当我们采用lvs方案之后，更改dns服务器的记录，这样用户的访问将首先到达LVS控制器所在的服务器，LVS把请求按照某种算法转发给后面真正的服务器。那么数据的返还是怎样的一个过程呢？在采用DR方式的集群形式下，真实服务器直接把数据返还给用户而不再经过LVS控制器。访问数据的流向在上图中用带箭头的虚线标识出来了，这样设计使得结构更简单一些，lvs控制器的压力也小很多。 根据应用的实际情况考虑，本项目采用LVS/DR方式。 技术实现： 先列出个相关服务器的ip地址：名称Ip地址真实ip地址(RIP)LVS/DR(控制器)61.135.55.100/24 RealServer1（Web1）61.135.55.150/24192.168.55.150/24RealServer2（Web2）61.135.55.151/24192.168.55.151/24RealServer3（Web3）61.135.55.152/24192.168.55.152/24RealServer4 （流媒体1）61.135.55.153/24192.168.55.153/24RealServer5  (流媒体2 )61.135.55.154/24192.168.55.154/24MysqlServer1 192.168.55.90/24MysqlServer2 192.168.55.91/24Netapp(网络共享存储) 192.168.55.92/24虚拟ip地址（VIP）Web虚拟地址（VIP1）61.135.55.160 流媒体虚拟地址（VIP2）61.135.55.161 一、修改DNS记录。www   IN  A  61.135.55.160media  IN   A  61.135.55.161修改bind完成后测试一下，看是否被正确的解析。注意：主机记录应该解析到虚拟地址。 二、配置LVS/DR。 LVS/DR主要由控制器和真实服务器2部分构成，需要在控制器和真实服务器上做好配置才能提供正常的服务，下面分步来说明。 安装控制器部分：安装好系统（我用的是centos 5）,指定ip地址61.135.55.100/24，关闭不必要的系统/网络服务（执行ntsysv用上下键和空白键来完成）。实现LVS/DR最重要的两个东西是ipvs内核模块和ipvsadm工具包，幸运的是，当前的发行版已经包含ipvs内核模块，不必再像旧的内核版本需要打这个补丁，ipvsadm需要从网上下载安装，下面总结一下这个过程：1、    检查内核模块，看ipvs 模块是否被加载 上图实现，ipvs模块没有被加载，可以手动加载，当然这不是必需的（当安装好ipvsadm包后，执行ipvsadm命令就会把ip_vs加载到系统内核）。执行命令 modprobe ip_vs 就可以把ip_vs模块加载到内核。现在再执行 lsmod –l | grep ip_vs 应该看见ip_vs模块被列出。 2、安装ipvsadm。Ipvsadm的官方下载地址为 http://www.linuxvirtualserver.org/software/kernel-2.6/ipvsadm-1.24.tar.gz ，解压后先做一个链接文件,把目录/usr/src/kernels/2.6.18-8.el5-i686/ 链接为/usr/src/linux,不这样做的话，执行./configure脚本将报错。运行命令 ln –s /usr/src/kernels/2.6.18-8.el5-i686 /usr/src/linux 做好链接，再运行不带参数的脚本 ./configure，然后执行”make;make install”完成安装（二）       控制器配置：既可以使用脚本也可以更改系统的配置文件 /etc/sysconfig/ipvsadm。在实际应用中，我建议用脚本，这样的话，维护和移植lvs会很方便。下面给出本案使用的lvs/dr脚本：[iyunv@mysql2 ~]# more /usr/local/bin/lvsdr #!/bin/bashRIP1=61.135.55.150RIP2=61.135.55.151RIP3=61.135.55.152 VIP1=61.135.55.160VIP2=61.135.55.161 /etc/rc.d/init.d/functions case "$1" in start)echo " start LVS of DirectorServer" # set the Virtual IP Address and sysctl parameter/sbin/ifconfig eth0:0 $VIP1 broadcast $VIP1 netmask 255.255.255.255 up/sbin/ifconfig eth0:1 $VIP2 broadcast $VIP2 netmask 255.255.255.255 up/sbin/route add -host $VIP1 dev eth0:0/sbin/route add -host $VIP2 dev eth0:1echo "1" >/proc/sys/net/ipv4/ip_forward #Clear IPVS table/sbin/ipvsadm -C #set LVS#Web Apache/sbin/ipvsadm -A -t $VIP1:80 -s wlc -p 120/sbin/ipvsadm -a -t $VIP1:80 -r $RIP1:80 -g/sbin/ipvsadm -a -t $VIP1:80 -r $RIP2:80 -g/sbin/ipvsadm -a -t $VIP1:80 -r $RIP3:80 -g #Media (mms)/sbin/ipvsadm -A -t $VIP2:1755 -s rr -p 3600/sbin/ipvsadm -a -t  $VIP2:1755 -r $RIP3:1755 -g  /sbin/ipvsadm -a -t  $VIP2:1755 -r $RIP4:1755 -g/sbin/ipvsadm -A -t $VIP2:554 -s rr -p 3600/sbin/ipvsadm -a -t $VIP2:554 -r $RIP3:554 –g/sbin/ipvsadm -a -t $VIP2:554 -r $RIP4:554 –g #Run LVS/sbin/ipvsadm;;stop)echo "close LVS Directorserver"echo "0" >/proc/sys/net/ipv4/ip_forward/sbin/ipvsadm -C/sbin/ifconfig eth0:0 down/sbin/ifconfig eth0:1 down;;*)echo "Usage: $0 {start|stop}"exit 1esac.RIP1=61.135.55.150到RIP3=61.135.55.152定义3个真实服务器的ip地址。.VIP1=61.135.55.160，VIP2=61.135.55.161定义2个虚拟ip地址，一个作web服务的虚拟地址，一个做流媒体服务的虚拟地址。. /etc/rc.d/init.d/functions,执行这个系统脚本，以取得运行其他脚本所需的环境和参数。.case语句是一个多路选择，本脚本给出3个：start,stop及*,3选1。$1表示脚本带一个参数。. /sbin/ifconfig eth0:0 $VIP1 broadcast $VIP1 netmask 255.255.255.255 up把web服务所需的ip地址（虚拟地址）绑定在辅助接口eth0:0。在LVS方案中，虚拟ip地址与普通网络接口大大不同，这点需要特别注意。虚拟ip地址的广播地址是它本身，子网掩码是255.255.255.255。为什么要这样呢？因为有若干机器要使用同一个ip地址，用本身做广播地址和把子网掩码设成4个255就不会造成ip地址冲突了，否则lvs将不能正常转发访问请求。. /sbin/route add -host $VIP1 dev eth0:0添加主机路由，这2条可有可无，较新的linux发行版能正确路由这个主机地址。. echo "1" >/proc/sys/net/ipv4/ip_forward启用ip转发功能。. /sbin/ipvsadm –C清空ipvs转发表。. /sbin/ipvsadm -A -t $VIP1:80 -s wlc -p 120 添加一个虚拟服务，服务协议是tcp(-t)；服务类型是web（$VIP1:80）；-s 表示采用wlc这种调度算法转发数据包（调度算法包括：rr|wrr|lc|wlc|lblc|lblcr|dh|sh|sed|nq）；-p表示连接的持续时间为120秒，这个会话时间是根据实际情况调整的，如果这个值设置得不合理，用户将得到非常糟糕的访问效果。下面举例简单说明一下 从上图我们可以看出，随着时间的变化，用户的请求将可能被lvs转发到不同的服务器，而那些需要保持会话的请求将被丢失，导致访问不能进行。. /sbin/ipvsadm -a -t $VIP1:80 -r $RIP1:80 –g 以直接路由的方式把请求转发到LVS后面的真实服务器。我曾企图把web（80端口）请求转发到真实服务器的其他端口（如8000），但不能如愿。余下的行参照上面的解释，理解起来应该不是问题，因此不再一一说明。脚本写好后，把它放在目录/usr/local/bin,然后授与执行权限（chmod 700 /usr/local/bin/lvsdr），运行这个脚本，LVS/DR控制器部分就算配置好了。如果脚本不能正常运行，多半情况是脚本书写错误所致，如在windows用写字板写脚本再拷贝到linux,或者写丢了某个“;”等等。不管真实服务器端是否正确设置lvs,LVS/DR控制器都能独个运行。有2个方法检验LVS/DR是否正常运行了：（1）查看内核是否列出ip_vs模块；（2）直接运行ipvsadm –l看输出是否有转发规则。 （三）       真实服务器配置虚拟ip地址。LVS可以把服务请求转发到各种各样的操作系统，在本案中有2种操作系统：centos和windows 2003 server。其他unix的处理跟centos(一种linux发行版)相似。（1）           centos服务器设置虚拟服务器：与LVS/DR控制类似，既可以修改配置文件也可以用脚本，相对来讲，还是脚本方便，下面是某个服务器设置虚拟ip地址的脚本：[iyunv@WEB2 ~]# more /usr/local/bin/lvs #!/bin/bash#description:start realserver#chkconfig 235 26 26VIP1=220.194.55.160/etc/rc.d/init.d/functionscase "$1" instart)echo " start LVS of REALServer"/sbin/ifconfig lo:0 $VIP1 broadcast $VIP1 netmask 255.255.255.255 upecho "1" >/proc/sys/net/ipv4/conf/lo/arp_ignoreecho "2" >/proc/sys/net/ipv4/conf/lo/arp_announceecho "1" >/proc/sys/net/ipv4/conf/all/arp_ignoreecho "2" >/proc/sys/net/ipv4/conf/all/arp_announce;;stop)/sbin/ifconfig lo:0 downecho "close LVS Directorserver"echo "0" >/proc/sys/net/ipv4/conf/lo/arp_ignoreecho "0" >/proc/sys/net/ipv4/conf/lo/arp_announceecho "0" >/proc/sys/net/ipv4/conf/all/arp_ignoreecho "0" >/proc/sys/net/ipv4/conf/all/arp_announce;;*)echo "Usage: $0 {start|stop}"exit 1esac. /sbin/ifconfig lo:0 $VIP1 broadcast $VIP1 netmask 255.255.255.255 up 跟LVS/DR控制器一样，广播地址设置为虚拟地址本身，子网掩码4个255，不同的是，虚拟ip地址被绑定在环回（loopback）子接口，而不是物理接口的子接口。. echo "1" >/proc/sys/net/ipv4/conf/lo/arp_ignore  一共四行，其目的是关闭arp响应。 （2）windows服务器设置虚拟地址。windows下设置子网掩码为255.255.255.255比linux设置要麻烦些。要想在网上邻居本地连接的tcp/ip属性设置4个255掩码是不能得逞的，唯一的办法是修改注册表。默认状况下，windows并没有环回接口存在，配置之前得先安装这个“设备”。接下来介绍一下环回接口设置步骤：①控制面板点击添加新硬件 选“网络适配器”，按“下一步”，选“Microsoft”及“Microsoft Loopback Adapter” 点击下一步安装好loopback adapter.。 ②设置loopback的tcp/ip参数值。 先设置ip，把子网掩码设置成255.255.255.0。 设置ip地址的目的是方便在注册表中搜索loopback设置子网掩码的位置，我们用设置的虚拟ip地址做搜索关键字，很快就找到位置了。 搜索“61.135.55.160” 找到ip地址“61.135.55.160”所在的位置，在这个项的下方，有个项“SubnetMask”，它的值为255.255.255.0. 把其修改为255.255.255.255,但不幸的是，windows 2003 server 的注册表修改编辑方式是2进制，修改时需要技巧。在windows xp的注册表编辑器上修改好，然后转换到2进制方式，windows 2003 server 对照这个值更改即可。 换成2进制方式 修改好一个项（SubnetMask）后，按F3修改余下的几个项的SubnetMask 值为255.255.255.255，然后重启windows就可以生效了。 一、运行LVS/DR在LVS/DR运行lvs脚本，在真实服务器上启用虚拟地址，就可以把整个LVS/DR运行起来了。 几个需要关注的问题 一、控制器高可靠性。一个普遍的做法是使用HA,用2个服务器做双机。在条件有限的情况下，又考虑不增加网络结构的复杂性，可以把LVS/DR控制器脚本放在不同的服务器上，一旦当前使用的LVS/DR控制器出故障，立即启用其它服务器的控制器脚本，可以把停机时间控制在可以接受的范围。 二、安全。出来在真实服务器上启用安全机制外，LVS/DR控制器也需要做防火墙策略的。下面是某个LVS/DR控制器的防火墙脚本，请大家参考：[iyunv@mysql2 ~]# more /usr/local/bin/firewall #!/bin/bash#this is a common firewall created by 2007-7-29 #define some variableIPT=/sbin/iptablesCONNECTION_TRACKING="1"INTERNET="eth0"CLASS_A="10.0.0.0/8"CLASS_B="172.16.0.0/12"CLASS_C="192.168.0.0/16"CLASS_D_MULTICAST="224.0.0.0/4"CLASS_E_RESERVED_NET="240.0.0.0/5"BROADCAST_SRC="0.0.0.0" BROADCAST_DEST="255.255.255.255"IPADDR=61.135.55.100LOOPBACK_INTERFACE="lo" #Remove any existing rules$IPT -F$IPT -X #setting default firewall policy$IPT --policy OUTPUT ACCEPT$IPT --policy FORWARD DROP$IPT -P INPUT DROP #stop firewallif [ "$1" = "stop" ]then echo "Filewall completely stopped!no firewall running!"exit 0fi #setting for loopback interface$IPT -A INPUT -i lo -j ACCEPT$IPT -A OUTPUT -o lo -j ACCEPT # Stealth Scans and TCP State Flags# All of the bits are cleared$IPT -A INPUT -p tcp --tcp-flags ALL NONE -j DROP# SYN and FIN are both set$IPT -A INPUT -p tcp --tcp-flags SYN,FIN SYN,FIN -j DROP# SYN and RST are both set$IPT -A INPUT -p tcp --tcp-flags SYN,RST SYN,RST -j DROP# FIN and RST are both set$IPT -A INPUT -p tcp --tcp-flags FIN,RST FIN,RST -j DROP# FIN is the only bit set, without the expected accompanying ACK$IPT -A INPUT -p tcp --tcp-flags ACK,FIN FIN -j DROP# PSH is the only bit set, without the expected accompanying ACK$IPT -A INPUT -p tcp --tcp-flags ACK,PSH PSH -j DROP# URG is the only bit set, without the expected accompanying ACK$IPT -A INPUT -p tcp --tcp-flags ACK,URG URG -j DROP # Using Connection State to By-pass Rule Checkingif [ "$CONNECTION_TRACKING" = "1" ]; then    $IPT -A INPUT  -m state --state ESTABLISHED,RELATED -j ACCEPT    $IPT -A OUTPUT -m state --state ESTABLISHED,RELATED -j ACCEPT    $IPT -A INPUT -m state --state INVALID -j DROP    $IPT -A OUTPUT -m state --state INVALID -j DROPfi ################################################################### Source Address Spoofing and Other Bad Addresses # Refuse spoofed packets pretending to be from # the external interface.s IP address$IPT -A INPUT  -i $INTERNET -s $IPADDR -j DROP # Refuse packets claiming to be from a Class A private network$IPT -A INPUT  -i $INTERNET -s $CLASS_A -j DROP # Refuse packets claiming to be from a Class B private network$IPT -A INPUT  -i $INTERNET -s $CLASS_B -j DROP # Refuse packets claiming to be from a Class C private network$IPT -A INPUT  -i $INTERNET -s $CLASS_C -j DROP $IPT -A INPUT -i $INTERNET -s 0.0.0.0/8 -j DROP$IPT -A INPUT -i $INTERNET -s 169.254.0.0/16 -j DROP$IPT -A INPUT -i $INTERNET -s 192.0.2.0/24 -j DROP####################################################################setting access rules #enable ssh connect$IPT -A INPUT  -i $INTERNET -p tcp  --dport 22 -j ACCEPT$IPT -A INPUT  -i $INTERNET -p tcp  --dport 80 -j ACCEPT$IPT -A INPUT  -i $INTERNET -p tcp  --dport 1755 -j ACCEPT$IPT -A INPUT  -i $INTERNET -p tcp  --dport 554 -j ACCEPT$IPT -A INPUT  -i $INTERNET -p udp  --dport 554 -j ACCEPT$IPT -A INPUT  -i $INTERNET -p tcp  --dport 8080 -j ACCEPT$IPT -A INPUT  -i $INTERNET -p udp  --dport 1024:5000 -j ACCEPT 在这个防火墙脚本中，--dport 1024:5000 udp端口是用于mms协议的，在项目实施过程中，没有注意这个端口，结果导致流媒体服务请求不能被转发到真实服务器。 三、数据同步。所有相同服务的服务器挂接共享服务器的同一个目录，写入数据实际上是写同一个文件或目录，因此不再需要rsycn这样占资源的同步工具。 四、LVS/DR维护和监控。系统在运行过程中，某个真实服务器多运行的服务很可能出故障，但ipvsadm本身不探测这个事件，它仍然按照某种算法将一些用户的请求转发给出故障的服务器，导致一些用户不能正常访问。Ldirectord可以动态的处理这个麻烦，也可以自己写个小工具，定期到真实服务器获取访问返还状态码，根据返还状态码执行相关的ipvsadm维护操作。监控报警方面，Nagios(www.nagios.org)是非常好的选择，当然，监控系统最好放在LVS/DR环境之外，关于Nagios的细节，请参照我的文章” Nagios远程监控软件的安装与配置详解(http://netsecurity.iyunv.com/art/200706/48728.htm).                                                                                                                                                 2007-12-5                                                                                          海淀福源门悟真阁　　本文出自 “sery” 博客，请务必保留此出处http://sery.blog.iyunv.com/10037/54645
