S3C2440 Linux驱动移植——LED heartbeat

冰恋

　　开发板：TQ2440
　　内核：Linux 2.6.32
　　PC OS：Ubuntu 11.04
　　


　　本文将对LED驱动的移植进行说明，本文的LED用于实现heartbeat，也就是系统启动以后，led会想人类的心脏一样，按固定频率进行闪烁。
　　除非系统死机，否则LED是不会停止闪烁的。

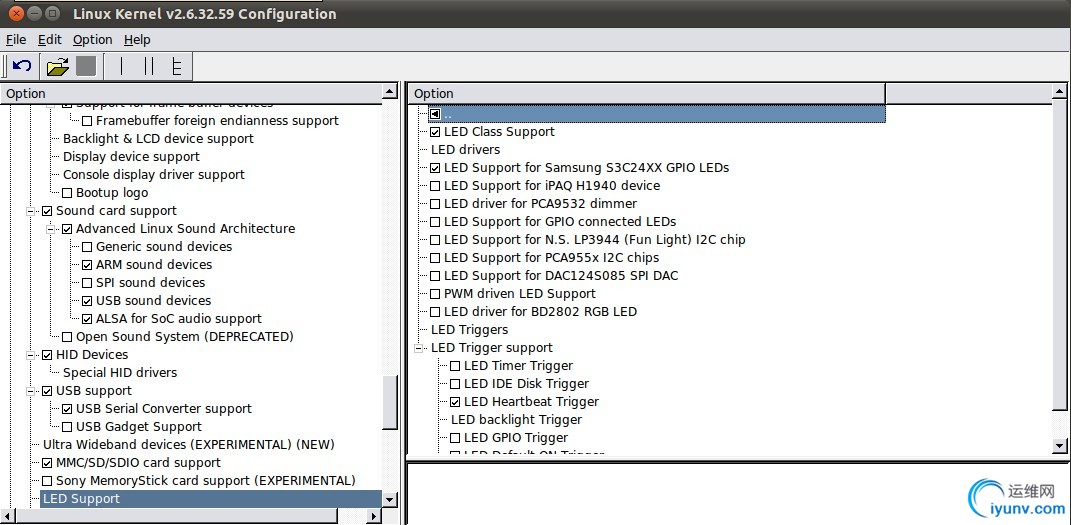

　　1. 配置内核，如下图

　　


　　2. 修改代码
　　
　　TQ2440开发板提供了4个LED可供用户控制，本文用其中一个LED实现heartbeat功能。
　　该LED和GPB5号管脚相连。
　　打开文件arch/arm/plat-s3c24xx/common-smdk.c
　　将smdk_pdata_led4修改为
　　

static struct s3c24xx_led_platdata smdk_pdata_led1/*smdk_pdata_led4*/ = {
.gpio        = S3C2410_GPB(5),//S3C2410_GPF(4),
.flags        = S3C24XX_LEDF_ACTLOW | S3C24XX_LEDF_TRISTATE,
.name        = "led1",//"led4",
.def_trigger    = "heartbeat",//"timer",
};

　　由于这是板子上的第一个led，所以将名字也修改为LED1。
　　


　　将smdk_led4结构体更名为smdk_led1。


　　
　　将smdk_devs数组修改为如下：

static struct platform_device __initdata *smdk_devs[] = {
&s3c_device_nand,
&smdk_led1,
//&smdk_led5,
//&smdk_led6,
//&smdk_led7,
};



　　最后修改smdk_machine_init函数如下：



void __init smdk_machine_init(void)
{
/* Configure the LEDs (even if we have no LED support)*/
s3c2410_gpio_cfgpin(S3C2410_GPB(5), S3C2410_GPIO_OUTPUT);
//s3c2410_gpio_cfgpin(S3C2410_GPF(4), S3C2410_GPIO_OUTPUT);
//s3c2410_gpio_cfgpin(S3C2410_GPF(5), S3C2410_GPIO_OUTPUT);
//s3c2410_gpio_cfgpin(S3C2410_GPF(6), S3C2410_GPIO_OUTPUT);
//s3c2410_gpio_cfgpin(S3C2410_GPF(7), S3C2410_GPIO_OUTPUT);
s3c2410_gpio_setpin(S3C2410_GPB(5), 1);
//s3c2410_gpio_setpin(S3C2410_GPF(4), 1);
//s3c2410_gpio_setpin(S3C2410_GPF(5), 1);
//s3c2410_gpio_setpin(S3C2410_GPF(6), 1);
//s3c2410_gpio_setpin(S3C2410_GPF(7), 1);
if (machine_is_smdk2443())
smdk_nand_info.twrph0 = 50;
s3c_device_nand.dev.platform_data = &smdk_nand_info;
platform_add_devices(smdk_devs, ARRAY_SIZE(smdk_devs));
s3c_pm_init();
}



　　3.  验证


　　编译内核，烧入后，并运行。
　　系统启动后，LED开始闪烁，同时可以在sys文件系统中看到该LED。如下：
　　[iyunv@yj423 leds]#pwd

/sys/class/leds

[iyunv@yj423 leds]#ls

led1
