前端httpd+heepalived加后端heartbeat+nfs+drbd实现httpd服务的高效应用及资源统一管理

stbyruby

本文四台机器：Centos6.0
lv1、lv2两台机器做httpd的前端，使用keepalived做高可用；虚拟出一个vip供client访问。
node1、node2应用drbd技术实现文件镜像存储，虚拟出一个vip做nfsserver_ip供httpd服务，方便配置，资料的统一管理；
涉及应用技术；httpd、keepalived、drbd、nfs、heartbeat

如图：



lv1: 192.168.182.130
lv2: 192.168.182.129     VIP：192.168.182.200 该vip供client访问

node1:192.168.182.133
node2:192.168.182.134  VIP:192.168.182.150  该VIP充当nfsserver进行挂载

首先关闭了selinux、iptables；当然真实环境并非如此，我们进行分别配置即可

一、开始配置，lv1、lv2；进行测试前端是否正常
1、分别执行：yum install -y httpd ipvsadm keepalived
为了分别出lv1、lv2的页面区别，分别在页面标识lv1、lv2


2、接下来配置keepalived；
lv1:上配置
vim /etc/keepalived/keepalived.conf
! Configuration File for keepalived

global_defs {
  notification_email {
    coffee_lanshan@sina.com
  }
  notification_email_from admin@example.com
  smtp_server 127.0.0.1
  smtp_connect_timeout 30
  router_id LV_ha
}

vrrp_instance httpd {
   state MASTER
   interface eth0
   virtual_router_id 51
   priority 100
   advert_int 1
   authentication {
       auth_type PASS
       auth_pass 1111
   }
   virtual_ipaddress {
       192.168.182.200
   }
}

virtual_server 192.168.182.200 80 {
   delay_loop 2
   lb_algo rr
   lb_kind DR
   persistence_timeout 50
   protocol TCP

   real_server 192.168.182.130 80 {
       weight 3
   notify_down    /var/www/httpd.sh
   TCP_CHECK {
   connect_timeout    3
   nb_get_retry    3
   delay_before_retry    3
   connect_port 80
       }
   }
}
lv2:配置
vim /etc/keepalived/keepalived.conf
! Configuration File for keepalived

global_defs {
  notification_email {
    coffee_lanshan@sina.com
  }
  notification_email_from admin@example.com
  smtp_server 127.0.0.1
  smtp_connect_timeout 30
  router_id LV_ha
}

vrrp_instance httpd {
   state MASTER
   interface eth0
   virtual_router_id 51
   priority 100
   advert_int 1
   authentication {
       auth_type PASS
       auth_pass 1111
   }
   virtual_ipaddress {
       192.168.182.200
   }
}

virtual_server 192.168.182.200 80 {
   delay_loop 2
   lb_algo rr
   lb_kind DR
   persistence_timeout 50
   protocol TCP

   real_server 192.168.182.129 80 {
       weight 3
   notify_down    /var/www/httpd.sh
   TCP_CHECK {
   connect_timeout    3
   nb_get_retry    3
   delay_before_retry    3
   connect_port 80
       }
   }
}
分别在lv1、lv2创建httpd.sh
vim /var/www/httpd.sh
#!/bin/sh
pkill    keepalived
#####
chmod +x httpd.sh
现在为此测试上面的是否正常，是否正常转移


发现现在是lv1在提供服务，在vrrp中也可以看到（ priority 100）；
现在在lv1停掉httpd



现在发现是lv2在提供服务，现在当你启动lv1上的httpd和keepalived的服务后，httpd会自动切换会lv1上；这里不演示了；
二：现在开始node1、node2配置drbd+heartbeat+nfs并进行测试；
1、配置hosts，安装drbd、heartbeat、nfs
1>、node1、node2:

vim hosts
192.168.182.133    node1
192.168.182.134    node2
2>、drbd安装
yum -y install gcc kernel-devel kernel-headers flex
wget http://oss.linbit.com/drbd/8.4/drbd-8.4.3.tar.gz
tar zxvf drbd-8.4.3.tar.gz
   cd drbd-8.4.3
   ./configure --prefix=/usr/local/drbd --with-km
   make KDIR=/usr/src/kernels/2.6.32-71.el6.i686/
  make install
   mkdir -p /usr/local/drbd/var/run/drbd
    cp /usr/local/drbd/etc/rc.d/init.d/drbd /etc/rc.d/init.d
    chkconfig --add drbd
    chkconfig drbd on
    cd drbd
    cp drbd.ko /lib/modules/`uname -r`/kernel/lib/
    depmod
    modprobe drbd
确定加载了drbd模块

到此两台机器的drbd安装完毕；开始config

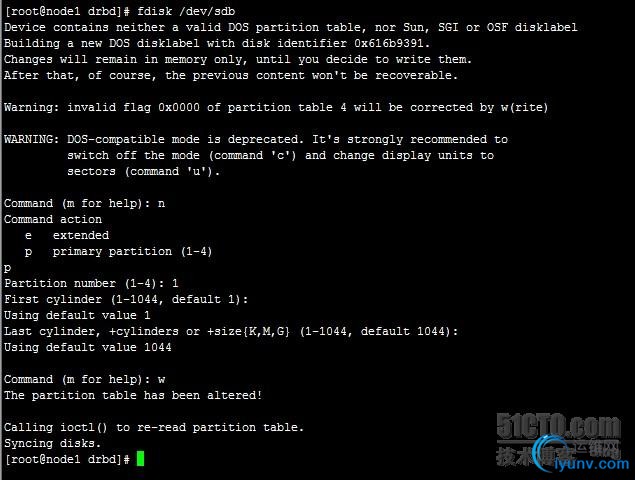

首先需要在node1、node2;fdisk新增的disk（这里我新增了一个8G的disk来做drbd），切记不可格式化

node1:
cd /usr/local/drbd/etc/drbd.d
mv global_common.conf global_common.conf.bak
vim global_common.conf
global    {
   usage-count    yes;  #是否参加DRBD使用者统计，默认yes
   }
   common    {
   net    {
      protocol    C;  #使用drbd的第三种同步协议,表示收到远程主机的写入确认后,则认为写入完成.
   }
   }
vim r0.res
resource    r0    {
       on node1    {   #每个主机的说明以on开头,后面是hostname
       device    /dev/drbd1;   #drbd设备名
       disk    /dev/sdb1;  #/dev/drbd1使用的磁盘分区是/dev/sdb1。
       address    192.168.182.133:7789;    #设置DRBD的监听端口,用于与另一台主机通信。
       meta-disk    internal;
   }
       on node2    {
       device    /dev/drbd1;
       disk    /dev/sdb1;
       address    192.168.182.134:7789;
       meta-disk    internal;
   }
}
将上面这个配置文件分别复制到两台主机的/etc/drbd.d目录下。
2、 启动DRBD
在两个节点执行
在启动DRBD之前,你需要分别在两台主机的sdb1分区上,创建供DRBD记录信息的数据块.分别在两台主机上执行:
[iyunv@Centos ~]# drbdadm create-md r0 或者执行drbdadm create-md all
[iyunv@Centos ~]# drbdadm create-md r0
在两个节点启动服务
[iyunv@Centos ~]#/etc/init.d/drbd start
[iyunv@Centos ~]#/etc/init.d/drbd start
最好同时启动
在任意节点查看节点状态

对输出的含义解释如下：
ro表示角色信息，第一次启动drbd时，两个drbd节点默认都处于Secondary状态，
ds是磁盘状态信息，“Inconsistent/Inconsisten”，即为“不一致/不一致”状态，表示两个节点的磁盘数据处于不一致状态。“UpToDate/UpToDate”。即为“实时/实时”状态了。
Ns表示网络发送的数据包信息。
Dw是磁盘写信息
Dr是磁盘读信息
设置主节点
由于默认没有主次节点之分，因而需要设置两个主机的主次节点，选择需要设置为主节点的主机，然后执行如下命令：
drbdsetup /dev/drbd1 primary --o
第一次执行完此命令后，在后面如果需要设置哪个是主节点时，就可以使用另外一个命令：
drbdadm primary r0或者drbdadm primary all
执行此命令后，开始同步两台机器对应磁盘的数据

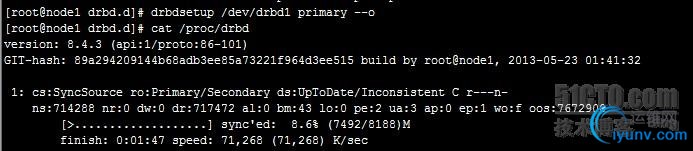

从输出可知：
   “ro状态现在变为“Primary/Secondary”，“ds”状态也变为“UpToDate/Inconsistent”，也就是“实时/不一致”状态，现在数据正在主备两个主机的磁盘间进行同步，且同步进度为8.4%，同步速度每秒10M左右。
等待片刻，再次查看同步状态，输出如下：


可以看到同步完成了，并且“ds“状态也变为“UpToDate/UpToDate”了。即为“实时/实时”状态了。
格式化disk
mkfs.ext4 /dev/drbd1

接下了就可以mount 使用了

3、安装heartbeat、nfs
yum install heartbeat nfs libnet -y
cp /usr/share/doc/heartbeat-3.0.4/authkeys ha.cf haresources /etc/ha.d/
1、node1配置ha.cf
logfile    /var/log/ha-log
logfacility    local0
keepalive 2
deadtime 30
warntime 10
initdead 120
udpport    694
ucast eth0 192.168.182.134
auto_failback off
node node1
node node2
ping 192.168.182.2
respawn root /usr/lib/heartbeat/ipfail
++++++++++++++++++++++++++++++++
node2的ha.cf和上面一样，只是ucast eth0 192.168.182.133（对方IP）
配置/etc/ha.d/authkeys
auth 2
#1 crc
2 sha1 heartbeat
#3 md5 Hello!
node2同上

配置/etc/ha.d/haresources

node1 IPaddr::192.168.182.150/24/eth0 drbddisk::r0 Filesystem::/dev/drbd1::/mnt::ext4 nfs
node2同上
chmod 600 authkeys
node2同上
cp /usr/local/drbd/etc/ha.d/resource.d/drbddisk /etc/ha.d/resource.d/
node2同上

启动heartbeat
/etc/init.d/heartbeat start
现在为止：你会发现node1上网卡

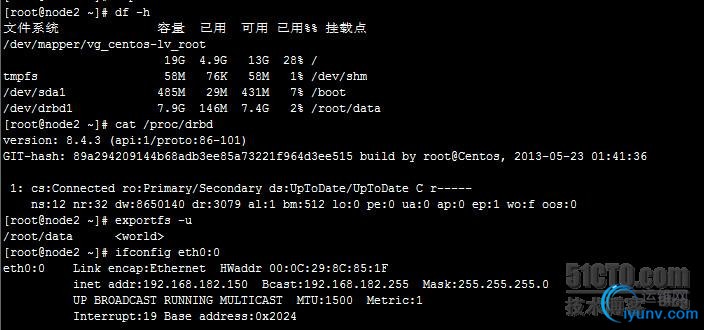

将node1上heartbeat关闭：你会发现node2

自动挂载，drbd状态自动切换，vip自动漂移全部正常
分别在node1、node2上配置nfs共享目录
[iyunv@node2 ~]# vim /etc/exports

/root/data      *(rw)
[iyunv@node2 ~]# exportfs -r
[iyunv@node2 ~]# exportfs -u
/root/data        <world>

4、接下来怎么在前面的两台lv上面挂载充当httpd服务的主目录；
lv1、lv2：
mount -t nfs 192.168.182.150:/root/data /var/www/html
可以把这个写到fstab中，开机启动
192.168.182.150:/root/data    /var/www/html    nfs    defaults    0    0
5、接下来进行测试了：
1>、我们在node1中的/root/data/ 中创建index.html；期中内容：node&#43;heartbeat&#43;test

2>、现在我们将lv1宕机掉进行测试也是一样的，不影响
3>、现在我们将node1宕掉，node间的服务会切换到node2，然后修改index.html的内容进行分别
这里新增了two一个标识
node1:/etc/init.d/heartbeat stop
node2:
[iyunv@node2 data]# vim index.html

node&#43;heartbeat&#43;test two
现在再访问vip

一切正常！ok
这样方便统一管理了资源，并且实现了可靠性；
