DRBD+HeartBeat架构实验

奥尔覅几22

HeartBeat模块
　　CRM：（Cluster Resource Manager）集群的大脑，根据heartbeart收集回来的节点状态交给CCM模块来更新集群的member ship，并指挥LRM对节点资源进行“启动”，“停止”，总之就是决定资源最终应该在那个节点上运行。
　　LRM：（Local Resource Manger）操作和管理资源的模块，负责对资源监控，启动，停止。三个资源脚本存放路径
　　heartbeat: /etc/ha.d/resoruce.d
　　ocf :  /usr/lib/resource.d/heartbeat
　　lsb:  /etc/init.d
　　CIB：收集资源的原始信息以及不断更新资源的状态变化，保存在cib.xml。相当于cluster.conf文件，即集群配置文件。
　　CCM：保持各节点之间的成员关系，heatbeat仅仅是一个通信工具，而CCM让所有节点组成了一个集群。

HeartBeat配置文件
　　keeplived 2   多长时间广播一次心跳
　　warntime 10 10秒内备用节点接受不到主节点的心跳，就向日志写一次警告，但不会发生资源切换。
　　deadtime 30 30秒内接收不到主节点的心跳，就判定主节点死亡，备用节点立即接管主节点资源。
　　initdead  120 主节点因故障重启，重启时间较长。
　　udpport 694    使用广播心跳的端口
　　ucast eth1      指定心跳网卡
　　auto_failback on 当主机服务器恢复正常，资源从备用节点上自动切回
　　node node1    设置主机名，通过uname命令查看
　　node node2

DRBD

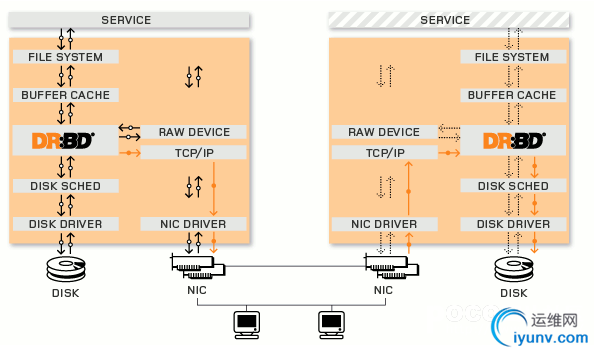

　　Distributed Replicated Block Device(DRBD)是一种基于软件的，无共享，复制的存储解决方案，在服务器之间的对块设备（硬盘，分区，逻辑卷等）进行镜像。DRBD工作在内核 当中的，类似于一种驱动模块。DRBD相当于一个RAID1功能的存储。当本地系统出现故障时,远程主机上还会保留有一份相同的数据,可以继续使用。DRBD的架构如下图




实验

主机名称：HaMater和HaBack
　　HaMaster eth0：192.168.10.20
　　HaBack eth0：   192.168.10.21
　　HaMaster eth1: 192.168.10.10
　　HaBack eth1:    192.168.10.20
　　安装heartbeat yum install -y heartbeat
　　实验架构图如下




下载和安装DRBD(在HaMaster和HaBack上执行)
　　http://oss.linbit.com/drbd/
　　tar zxvf drbd-8.4.3.tar.gz
　　cd drbd-8.4.3
　　./configure --prefix=/usr/local/drbd --with-km
　　make KDIR=/usr/src/kernels/`uname -r`/(指定内核所在的绝对路径)
　　mkdir -p /usr/local/drbd/var/run/drbd/
　　cp /usr/local/drbd/etc/rc.d/init.d/drbd  /etc/rc.d/init.d/
　　chkconfig --add drbd
　　chkconfig drbd on
　　



安装DRDB模块（在HaMaster和HaBack上执行）
　　进入DRBD的解压目录的drbd中，cd /root/software/drbd-8.4.3/drbd
　　make clean
　　make KDIR=/usr/src/kernels/`uname -r`/
　　cp drbd.ko   /lib/modules/`uname -r`/kernel/lib/
　　depmod
　　



添加存储(实验对的存储为/dev/sdb1，在HaMaster和HaBack上执行)
　　fdisk /dev/sdb（进行分区）
　　fdisk -l 查看分区
　　



配置DRBD（在HaMaster和HaBack上执行）
　　① DRBD主配置文件
　　/usr/local/drbd/etc/drbd.conf，该文件中包含一个全局配置文件和所有的资源文件，内容如下
　　

include "drbd.d/global_common.conf";
include "drbd.d/*.res";
　　
　　
　　
　　② 修改global_common.conf文件，在net处添加上protocol C;
　　/usr/local/drbd/etc/drbd.d/global_common.conf

　　③ 添加资源文件，新建资源r0,命名为 r0.res，内容如下

resource r0{
on HaMaster{
device /dev/drbd0;
disk   /dev/sdb1;
address 192.168.10.20:7789;
meta-disk internal;
}
on HaBack{
device /dev/drbd0;
disk   /dev/sdb1;
address 192.168.10.21:7789;
meta-disk internal;
}
}
　　④ 加载DRDB模块
　　modprobe  drbd
　　查看 lsmod | grep drbd


　　(为什么执行下面一个步骤，不太清楚)
　　dd if=/dev/zero of=/dev/sdb1 bs=1M count=100
　　创建资源 r0：drbdadm create-md r0
　　启动资源：drbdadn up 0
　　启动服务：/etc/init.d/drbd start
　　⑤ 主从节点状态查看和主从节点设置
　　查看节点drbd状态：cat  /proc/drbd
　　设置主节点：drbdadm primary --force r0
　　设置从节点：drbdadm secondary r0
　　⑥ 格式化drbd,并挂载
　　mkfs.ext3  /dev/drbd0
　　mkdir /db
　　mount /dev/drbd0 /db
　　⑦ 测试
　　手动切换主从节点，通过cat /proc/drbd查看


安装和配置HeartBeat（在HaMaster和HaBack上执行）
　　① 安装： yum -y install heartbeat
　　② 从安装路径下复制模板文件

cd /usr/share/doc/heartbeat-2.1.3
cp ha.cf authkeys haresources /etc/ha.d/

　　③ 配置 ha.cf

logfile /var/log/ha-log
keepalive 2
deadtime 30
warntime 10
initdead 120
udpport 694
ucast eth1 192.168.10.10(对方心跳网卡IP)
node HaMaster
node HaBack

　　④ 配置 authkeys

auth 1
1 crc
　　⑤ 配置 haresources

HaMaster drbddisk::r0 Filesystem::/dev/drbd0::/db::ext3 mysqld
测试
　　启动DRBD：service drbd start （HaMaster和HaBack）
　　启动heartbeat：service heartbeat（HaMaster和HaBack）
　　使用 tail -f /var/log/messages查看服务启动日志
　　使用 mount查看硬盘是否在HaMaster上挂载，而位在HaBack上挂载
　　使用 /etc/init.d/mysqld 查看mysql是否启动。
　　


　　停止HaMaster上的heartbeat，查看资源是否能被HaBack全部接管
　　重新启动HaMaster上的heartbeat，查看资源能从HaBack上接管回来。
　　
