Cacti监控Tomcat服务器实现过程

寂寞大萝卜

　　1 首先去官网上面下载通用的监控模板
　　一般使用TomcatStats-0.1.zip 模板居多，下载地址：
　　http://forums.cacti.net/download/file.php?id=12310，
　　在linux服务器上面使用wget下载，wget http://forums.cacti.net/download/file.php?id=12310，报如下错误：
　　正在连接 forums.cacti.net|173.225.179.10|:80... 已连接。
　　已发出 HTTP 请求，正在等待回应... 301 Moved Permanently
　　位置：http://forums.cacti.net/ [跟随至新的 URL]
　　已超过 20 次重定向。
　　
　　可以在windows7的google浏览器上输入http://forums.cacti.net/download/file.php?id=12310点击回车下载，然后通过SecureFX客户端工具scp到linux服务器上即可。
　　然后解压缩得到3个文件cacti_host_template_tomcat_server.xml，INSTALL.txt，tomcatstats.pl 3个文件。
　　
　　2 在cacti主服务器的网址上面导入模板
　　打开cacti服务器的网址：
　　进入http://10.xx.1.xx/cacti/index.php->Console –> Templates -> Import Templates ，选择文件导入（cacti_host_template_tomcat_server.xml）文件，选择Import按钮加载tomcat模板。
​
​
　　3 cacti服务器端加载tomcatstats.pl统计脚本
　　
　　将解压缩TomcatStats-0.1.zip 得到的tomcatstats.pl 放到/var/www/html/cacti/scritps 目录下，并且赋予执行权限
　　Chown –R apache.apache tomcatstats.pl
　　chmod 755 tomcatstats.pl
　　修改tomcatstats.pl，大概第20行，将
　　1.      my $xml = `GET $url`;
　　修改为
　　1.      my $xml = `wget -qO - $url`;
　　不然在你导入之后很可能出现数据出不来。
　　Check URL连接是否正确
　　Vim tomcatstats.pl 后，在第17行后面添加print $url，在控制台打出url，如下所示：
　　my $url = "http://$username:$password"."\@$host/manager/status?XML=true";
　　print $url;
　　print “   ”;
　　
　　然后用perl来check下统计脚本，如下：
　　[iyunv@squid-2 scripts]# perl tomcatstats.pl 10.xx.3.xx:9444 'tomcat' '9ssspw '  http-9444
　　http://tomcat:tomcat0401@10.xx.3.xx:9444/manager/status?XML=true   jvm_memory_free:2925944104 jvm_memory_max:3892314112 jvm_memory_total:3892314112 connector_max_time:131 connector_error_count:4464 connector_bytes_sent:19559190 connector_processing_time:11552 connector_request_count:8931 connector_bytes_received:0 connector_current_thread_count:4 connector_min_spare_threads: connector_max_threads:150 connector_max_spare_threads: connector_current_threads_busy:1
​
　　也可以在windows7的google浏览器里面，输入上面URL，也会出现很多tomcat的统计信息，如下所示：


　　
　　4 修改cacti中tomcat获取数据的url地址
　　进入cacti---> console ---> Data Input Methods --->Tomcat Status
　　修改Input String 中字段
　　修改为:perl <path_cacti>/scripts/tomcatstats.pl <hostname>:8080 tomcat 9ssspw  http-8080
　　注意：替换上面的username 和password 为实际的tomcat 管理员账号和密码。
　　要开启tomcat 的manager 管理员账号 附件内有Enable the Tomcat manager application 介绍，如下图：


　　
　　5 web端tomcat服务器的配置调整
　　在tomcat/conf/server.xml 里面添加如下：
　　<Service name=&quot;Admin&quot;>
　　<Connector port=&quot;9444&quot; maxHttpHeaderSize=&quot;8192&quot;
　　maxThreads=&quot;150&quot; minSpareThreads=&quot;25&quot; maxSpareThreads=&quot;75&quot;
　　enableLookups=&quot;false&quot; disableUploadTimeout=&quot;true&quot;
　　acceptCount=&quot;100&quot; scheme=&quot;https&quot; secure=&quot;true&quot;
　　clientAuth=&quot;false&quot; sslProtocol=&quot;TLS&quot; />
　　<Engine name=&quot;Admin&quot; defaultHost=&quot;localhost&quot;>
　　<Realm className=&quot;org.apache.catalina.realm.UserDatabaseRealm&quot;
　　resourceName=&quot;UserDatabase&quot;/>
　　<Host name=&quot;localhost&quot; appBase=&quot;webapps&quot;
　　unpackWARs=&quot;false&quot; autoDeploy=&quot;false&quot;
　　xmlValidation=&quot;false&quot; xmlNamespaceAware=&quot;false&quot;>
　　<Valve className=&quot;org.apache.catalina.valves.FastCommonAccessLogValve&quot;
　　directory=&quot;logs&quot;  prefix=&quot;admin_access_log.&quot; suffix=&quot;.txt&quot;
　　pattern=&quot;combined&quot; resolveHosts=&quot;false&quot;
　　fileDateFormat=&quot;yyy-MM-dd&quot;/>
　　<Context path=&quot;/manager&quot; cookies=&quot;false&quot;
　　docBase=&quot;server/webapps/manager&quot; debug=&quot;0&quot;
　　privileged=&quot;true&quot; reloadable=&quot;false&quot; />
　　</Host>
　　</Engine>
　　</Service>
　　然后在tomcat/conf/tomcat-users.xml里面 添加
　　<role rolename=&quot;manager-gui&quot;/>
　　<user username=&quot;tomcat&quot; password=&quot;9ssspw &quot; roles=&quot;manager-gui&quot;/>
　　passwords 为连接密码 可自行更改，然后重启tomcat 服务
　　
　　去cacti服务器端执行perl tomcatstats.pl 10.xx.3.xx:9444 'tomcat' '9ssspw '  http-9444 check统计脚本是否能取到tomcat的数据，有数据即正常，如下所示：
　　[iyunv@squid-2 scripts]# /usr/bin/perl tomcatstats.pl 10.xx.3.xx:9444 'tomcat' 'xxx’  http-9444
　　http://tomcat:tomcat0401@10.254.3.29:9444/manager/status?XML=true   jvm_memory_free:3409129096 jvm_memory_max:3892314112 jvm_memory_total:3892314112 connector_max_time:131 connector_error_count:2 connector_bytes_sent:20241 connector_processing_time:168 connector_request_count:5 connector_bytes_received:0 connector_current_thread_count:4 connector_min_spare_threads: connector_max_threads:150 connector_max_spare_threads: connector_current_threads_busy:1
　　[iyunv@squid-2 scripts]#
　　
　　记录debug期间的报错信息如下：
　　[iyunv@squid-2 scripts]# perl tomcatstats.pl 10.xx.3.xx:9300 admin 9ssspw  http-9300
　　Can't locate XML/Simple.pm in @INC (@INC contains: /usr/local/lib64/perl5 /usr/local/share/perl5 /usr/lib64/perl5/vendor_perl /usr/share/perl5/vendor_perl /usr/lib64/perl5 /usr/share/perl5 .) at tomcatstats.pl line 7.
　　BEGIN failed--compilation aborted at tomcatstats.pl line 7.
　　
　　需要安装XML::Simple
　　[iyunv@squid-2 ~]# find / -name cpan
　　/usr/bin/cpan
　　[iyunv@squid-2 ~]# /usr/bin/cpan XML::Simple
　　……
　　Prepending /root/.cpan/build/XML-Simple-2.20-7zpaOY/blib/arch /root/.cpan/build/XML-Simple-2.20-7zpaOY/blib/lib to PERL5LIB for 'install'
　　Installing /usr/local/share/perl5/XML/Simple.pm
　　Installing /usr/local/share/perl5/XML/Simple/FAQ.pod
　　Installing /usr/local/share/man/man3/XML::Simple.3pm
　　Installing /usr/local/share/man/man3/XML::Simple::FAQ.3pm
　　Appending installation info to /usr/lib64/perl5/perllocal.pod
　　GRANTM/XML-Simple-2.20.tar.gz
　　/usr/bin/make install  -- OK
　　Warning (usually harmless): 'YAML' not installed, will not store persistent state
　　
　　继续报错File does not exist:  at tomcatstats.pl line 20
　　[iyunv@squid-2 scripts]# /usr/bin/perl tomcatstats.pl 10.254.3.29:9300 tomcat xxx   http-9300
　　File does not exist:  at tomcatstats.pl line 20
　　需要安装如下组件：
　　[iyunv@squid-2 scripts]#yum install perl-HTML-Parser.i386 perl-HTML-Tagset.noarch perl-libwww-perl.noarch perl-URI.noarch
　　
　　之后启动tomcat报错如下：
　　[tomcat@web-9 logs]$ cat catalina.out
　　2014-6-6 15:11:15 org.apache.catalina.core.AprLifecycleListener init
　　信息: The APR based Apache Tomcat Native library which allows optimal performance in production environments was not found on the java.library.path: /usr/java/jdk1.6.0_45/jre/lib/amd64/server:/usr/java/jdk1.6.0_45/jre/lib/amd64:/usr/java/jdk1.6.0_45/jre/../lib/amd64:/usr/local/lib::/usr/java/packages/lib/amd64:/usr/lib64:/lib64:/lib:/usr/lib
　　2014-6-6 15:11:16 org.apache.tomcat.util.digester.SetPropertiesRule begin
　　警告: [SetPropertiesRule]{Server/Service/Engine/Host/Context} Setting property 'debug' to '0' did not find a matching property.
　　
　　跟踪后发现是连接池的配置问题：
　　<Context path=&quot;/n&quot; docBase=&quot;server/webapps/manager &quot; debug=&quot;0&quot; reloadable=&quot;true&quot; crossContext=&quot;false&quot;>
　　把debug=&quot;0&quot;去除即可。
　　分析：tomcat的6.0.37这个版本中可能用别的属性替代了debug功能。
　　
　　6  Cacti监控tomcat的选项
　　Graph templates，总共就4个选项，如下：


　　
　　
　　点击监控项连接进去，看到RRDTool Says: ERROR: invalid y-grid format报错信息，
　　解决办法是：
　　进右上角的连接*Edit Graph Template --> Tomcat - Connection Rate --> Unit Grid Value (--unit/--y-grid)，默认的值为1，去掉改成为0即可。
　　同理解决Tomcat - Heap Statistics 不出图的问题 将1048576 值改空即可。
　　之后如果10分钟内还是出不了图，那么可以继续等待，tomcat监控模板出图时间比较漫长，我这里等待了3个小时候后，图出来了，如下所示：

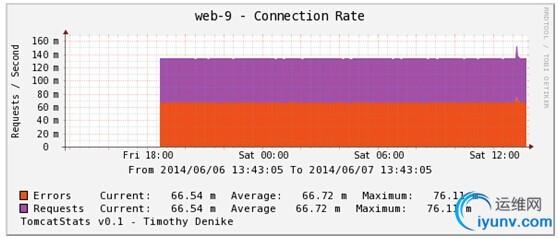

　　1) Tomcat - Connection Rate     ：连接效率

​

　　2) Tomcat - Heap Statistics      ： JVM堆得使用情况

　　

　　3) Tomcat - Thread Statistics    ：线程状态


　　
　　4) Tomcat – Throughput        ：Tomcat吞吐量


​
