Cacti监控一台Web服务器上多个Tomcat端口的实现

rfcvd

　　因为一台web应用服务器上面安装了多台tomcat，有多个端口，比如默认的8080，还有后续追加的9100,9300,9500等等。一个cacti_host_template_tomcat_server.xml模板只能指定监控一个tomcat服务端口。
　　
　　因此如果想要监控一台web服务器上的多个tomcat服务器，那么就必须另外想办法，按照一个host上面一个模板监控一个tomcat服务来说的话，要想在一个host上面监控多个tomcat服务就需要构建多个模板xml文件。目前想到2种方法：
　　
　　(1)，在cacti的web页面上一步步点击按钮操作添加新的tomcat端口监控选项。
　　(2)，构建一个新的xml模板文件，重新加载进去。
　　准备工作：
　　Cacti监控Tomcat服务器实现过程：http://blog.iyunv.com/mchdba/article/details/29372347
　　Cacti使用安装详解: http://blog.iyunv.com/mchdba/article/details/27120605

　　

　　1 人工在web界面添加多tomcat端口监控选项
　　看到cacti服务页面有Add按钮，可以一步步添加模板，所以首先在界面上手动添加另外一个tomcat 9500模板，大概步骤如下所示：
　　
　　1.1 先建Data Input Source
　　
　　Data Input Method 一项选择 step1建立的Tomcat 9500 Status

​
　　1.2 建立 Data Tempate
　　在Data Input Method 一项选择 step 1建立的Tomcat 9500 Status
​
　　在这里要特别注意 Data Source Type的选择，是Count还是GAUGE，不要选错，选错了，就是NAN值，图上出不来数据。
　　【PS】：这里有14个Data Source Item，手动一个个确实比较麻烦，而且一个端口需要建一个，一个端口N个服务，一个服务14个端口，如果都是手工一个个添加过来，那就到猴年马月了，在添加的过程中，还要注意一些下拉选项，很消耗时间和精力。
　　
　　1.3 建立Data Source

​点击Create 按钮，下一步：


　　看到有提示准备生成<path_rra>/web-9_bytes_received_568.rrd的rrd绘图文件，点击Save按钮保存，看到已经建立好了：


　　
　　1.4 建立Graph Template

　　

　　1.5 建立Graph Tempate





　　之后，还需要建立显示图画颜色等的Item以及Item Input。

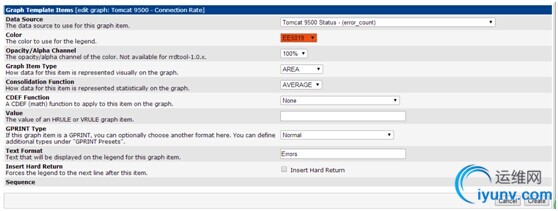

　　(1)     点击当前页面的Graph Template Items [edit: 9500 Tomcat – Connection Rate] 标题栏后面的Add按钮，参考已经有的Tomcat – Connection Rate来创建一模一样的item。
　　(2)     点击 Graph Item Inputs标题栏后面的Add按钮，参考已经有的Tomcat – Connection Rate来添加数据来源选项。

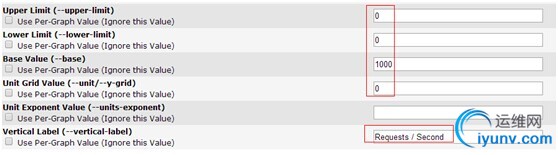

　　(3)     确保所有的选项值跟原有的一样，特别是Unit Grid Value (--unit/--y-grid)的值为0，之后点击Save按钮保存。
　　
　　1.6 进去Graph Management界面，创建Graph图，如下所示：

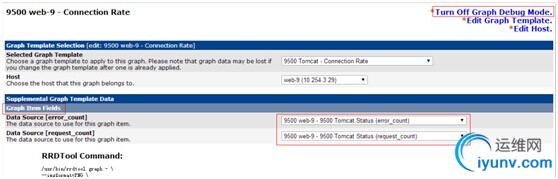

　　点击Create之后，进去选择好Graph Item Fields，打开Debug Mode模式，就可以看到RRDTool Commands以及出来的debug图片数据，如下所示：


　　
　　然后，去Graphs界面，查看创建的rate图，如下9500端口的数据出来了：


　　这种办法虽然笨拙耗时，但是总算一步步来，还是可以添加完成的。
　　
　　2，看到手动在web界面添加cacti的tomcat模板文件，太耗时太麻烦，所以另选途径再构造一份cacti下的tomcat模板文件。
　　
　　2.1 直接替换tomcat字符串在后面加9500端口
　　想要弄亲自构建另外一个tomcat监控的模板文件，可以以现在的cacti_host_template_tomcat_server.xml为基础来实现。打开模板文件，可以看到很多标签，先检索到带Tomcat的标签，然后保存，在界面加载Import成功后，Console --> Collection Methods --> Data Input Methods里面还是只有一个选项9500 Tomcat Status，原来的Tomcat Status没有了，也就是说原来的Tomcat Status被后来的9500的模板xml直接覆盖了，这一种方式走不通。
　　
　　2.2 继续从后台的cacti数据库里面的数据进行研究
　　研究tomcat的模板配置文件，进去cacti后台数据库的模板表里，查看导入的tomcat模板表：
　　mysql> SELECT * FROM `data_template` WHERE NAME LIKE '%tomcat%';
　　+-----+----------------------------------+--------------------+
　　| id  | hash                             | name               |
　　+-----+----------------------------------+--------------------+
　　| 101 | 5a135ee7b52669e39cd51a89a2870f66 | 9500 Tomcat Status |
　　| 102 | b58769ff71c16b0126014efdf8f5892c | Tomcat 9500 Status |
　　+-----+----------------------------------+--------------------+
　　2 rows in set (0.00 sec)
　　
　　mysql>
　　
　　5a135ee7b52669e39cd51a89a2870f66在xml文件中存在，而且是
　　<hash_0100125a135ee7b52669e39cd51a89a2870f66>
　　<name>9500 Tomcat Status</name>
　　<ds>
　　……
　　其中’hash_01’是标示，中间的’0012’是cacti版本号码，在后面的一系列散乱的字符串’5a135ee7b52669e39cd51a89a2870f66’就是中的后面数字。
　　分析到这里，想到决定是否新加一个模板的关键应该就是这些hash数据，如果把模板xml里面的hash值换成新的，是否就可以加载成另外一个新的tomcat端口的xml模板呢？试试吧。
　　
　　2.3 开始构建新的hash值
　　思路：先找出原有的xml模板中的所有hash值，将后四位截取换成tomcat端口号9500，
　　2.3.1 在linux下用grep命令获得所有cash值
　　[iyunv@mysqlvm2 ~]# more cacti_host_template_tomcat_server.xml |grep hash > cacti_hash.xml
　　这里的cacti_hash.xml里面包含的内容如下所示：
　　[iyunv@mysqlvm2 ~]# more cacti_hash2.xml |more
　　<hash_020012b1ced03706b799b82f1d62146d959500>
　　<graph_templates>hash_0000121df1e862da7c09e91e3d9ccc3f359500|hash_0000123810995e1194c890f50a09388efc9500|hash_000012cf60b10d60b07078fe1429a0575c9500|hash_000012892489f6e4de56c
　　7762e90d52cc39500</graph_templates>
　　</hash_020012b1ced03706b799b82f1d62146d959500>
　　<hash_0000121df1e862da7c09e91e3d9ccc3f359500>
　　<hash_100012aa019bdbe34704dbd5d57a3bccef9500>
　　…
　　<hash_1000121690bcb932496d12d6c31c1614799500>
　　<task_item_id>hash_08001217cef337fc98ed9edbf507407eb19500</task_item_id>
　　<gprint_id>hash_060012e9c43831e54eca8069317a2ce8c69500</gprint_id>
　　</hash_1000121690bcb932496d12d6c31c1614799500>
　　…..
　　看到其中还有许多<task_item_id> </gprint_id >等等之类的标签，直接用shell命令
　　:%s/<task_item_id>//以及 :%s/<\/ gprint _id>//之类的替换命令删除掉，之后所有的xml标签都替换掉了，只剩下所有的hash值。这里注意对于几个用|符号链接起来的hash值，需要单独去掉|符号再换行，确保一个hash值是一行。
　　最终得到一行一行的hash值的cacti_hash.xml文件。
　　
　　2.3.2 遍历hash值文件，生成新的hash值xml模板。
　　原理是写shell脚本遍历cacti_hash.xml文件，遍历hash值，然后去原来的模板文件里面cacti_host_template_tomcat9500_server.xml找到对于的hash值，将后4位替换成tomcat端口号9500，shell命令如下所示：
　　(1)，Copy一个副本xml文件
　　[iyunv@mysqlvm2 ~]#
　　cp cacti_host_template_tomcat_server.xml cacti_host_template_tomcat9500_server.xml
　　(2)，写一个循环shell脚本
　　[iyunv@mysqlvm2 ~]# more cacti2.sh
　　for i in `cat cacti_hash.xml`
　　do
　　# echo $i;
　　port='9500';
　　new_hash=${i:0:39}$port;
　　# echo $new_hash;
　　sed -i &quot;s/$i/$new_hash/&quot; cacti_host_template_tomcat9500_server.xml
　　done;
　　[iyunv@mysqlvm2 ~]#
　　(3)，执行shell命令，生成新的9500模板
　　[iyunv@mysqlvm2 ~]# sh cacti2.sh
　　
　　2.4 copy出行的9500端口文件，在界面加载

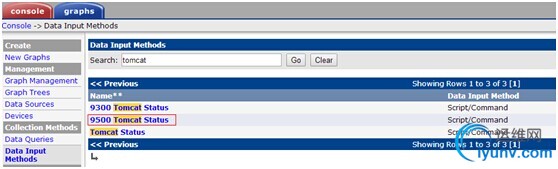

　　加载完成后，就会在Console --> Collection Methods --> Data Input Methods里面看到新添加上的9500 Tomcat Status选项，


　　记得点击9500超链接进去，把Input String换成9500端口的访问连接，这样这个9500端口监控所获取的所有数据都是从9500端口的tomcat服务器上而来，如下图所示：

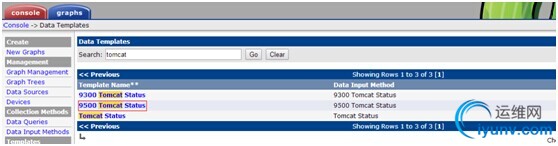

　　在Console --> Templates --> Data Templates/Graph Templates上面也可以看到新添加上的9500 Tomcat Status选项，如下图所示：




　　
　　OK，现在就可以去Console --> Create --> Management --> Graph Management添加tomcat另外一个9500端口的监控选项，点击按钮的时候，记得在Selected Graph Template下拉选框上选择9500标示的模板，添加完后如下所示：


　　
　　2.5，报错处理
　　有报错如下：

RRDTool Says:

ERROR: Could not parse line 'GPRINT::MAX:Maximum\:%8.2lf %s\n'

进去-->Graph Templates

>    9500 Tomcat - Connection Rate --> Data Source [error_count] --> Item #4: GPRINT (MAX) 打勾选上，如下所示：

​

　　
　　去Graphs窗口查看效果，在同一个web-9服务器上，一个基本端口8080一个9500端口的图像都出来了，如下所示：
​

　　
　　最后在进入后台cacti数据库去查看下我们的验证
　　
　　mysql> SELECT * FROM `data_template` WHERE NAME LIKE '%tomcat%';
　　+-----+----------------------------------+--------------------+
　　| id  | hash                             | name               |
　　+-----+----------------------------------+--------------------+
　　| 101 | 5a135ee7b52669e39cd51a89a2870f66 | 9500 Tomcat Status |
　　| 102 | b58769ff71c16b0126014efdf8f5892c | Tomcat 9500 Status |
　　+-----+----------------------------------+--------------------+
　　2 rows in set (0.00 sec)
　　
　　mysql> SELECT * FROM `data_template` WHERE NAME LIKE '%tomcat%';
　　+-----+----------------------------------+--------------------+
　　| id  | hash                             | name               |
　　+-----+----------------------------------+--------------------+
　　| 101 | 5a135ee7b52669e39cd51a89a2870f66 | 9500 Tomcat Status |
　　| 102 | b58769ff71c16b0126014efdf8f5892c | Tomcat 9500 Status |
　　| 104 | 5a135ee7b52669e39cd51a89a2879500 | 9500 Tomcat Status |
　　+-----+----------------------------------+--------------------+
　　3 rows in set (0.00 sec)
看id为101以及104的hash值和name描述，hash值后四位从0f66变成9500了。　　

　　总结：
　　所有加载的cacti模板文件中，核心区分点所一个个hash值，如果构造出新的一组hash值，那么加载后就是新的监控选项。
​
　　假如你现在一个web服务器上又添加了一个9300的tomcat服务，你只需要把我分享的9500端口的xml中的hash末尾9500替换成9300，那么就又是一个新的xml模板。
　　

　　以此类推，现在喜欢在一个linux服务器上搭建mysql多实例，那么多实例mysql如何在cacti下监控，也可以用本文中类似的办法构建新的mysql的多端口模板xml文件来重新加载实现。
　　

　　 cacti下监控tomcat多端口模板文件下载地址：http://download.iyunv.com/detail/mchdba/7531125
