　　Cacti的安装与插件开发（三）
　　cacti模板开发与应用实战
　　


　　我觉得掌握一个软件，最起码要能随心所欲的应用它才算了解了这个应用，今天总结用cacti监控路由的CPU和MEM使用率。
　　实战：使用cacti监控H3C Router的CPU和MEM内存使用率
　　1.首先H3C Router要支持snmp功能，且该功能已经开启，另外已经配置好community，即前提是可以在监控机上通过snmp协议获取路由器的信息。
　　


　　2.根据H3C公布的MIB库，得出CPU和MEM的内存mib节点分别是.1.3.6.1.4.1.25506.2.6.1.1.1.1.6.3和.1.3.6.1.4.1.25506.2.6.1.1.1.1.8.3，这样就简单了，我们只需要写一个脚本来获取路由器的CPU和MEM，然后将这两个值作为数据源，通过cacti不间断的按照我们规定的时间策略来取得rrd数据库时间槽上的数据值，通过图像展现出来即可。
　　


　　3.脚本开发
　　# vi getcpu_mem.sh
　　

#!/bin/bash
#
# $1 is community
# $2 is Hostname or IP
CPU=`snmpget -v 2c -c $1 $2 .1.3.6.1.4.1.25506.2.6.1.1.1.1.6.3|cut -d ":" -f4 |grep -o "[1-9]\+"`
MEM=`snmpget -v 2c -c $1 $2 .1.3.6.1.4.1.25506.2.6.1.1.1.1.8.3|cut -d ":" -f4 |grep -o "[1-9]\+"`
echo -n "CPU:$CPU MEM:$MEM"

　　
　　手动执行没问题后将其拷贝到<path_cacti>/scripts下面。
　　



注意！！！最后一行要使用-n取消换行操作，CPU和MEM是两个数据源，且数据源名称和取&#20540;之间用冒号隔开，两个数据源之间用空&#26684;隔开。　　


　　4.添加cacti数据输入方法（Data Input Methods）
　　给数据输入方法取个名字，最好做到见名识义，Input Type则选择Scripts/Command，Input Fields则输入bash <path_cacti>/scripts/getcpu_mem.sh <snmp_community> <hostname>，即让脚步正常执行。如下图：



　　


　　5.点击create之后会提示输入Input Fields和Output Fields。其实Input Fields即使脚本的输入变量，Output Fields则是输出变量（也可以认为是数据源）。其中
　　Field [Input]：就是我们在脚本中定义的两个输入变量，也是上步执行脚本中定义的。
　　Friendly Name：这个是取个别名，容易识别即可。
　　Regular Expression Match和Allow Empty Input：不用填，因为勾选之后就表示我们可以不使用参数，这样我们的脚本是没办法完成数据探测的。

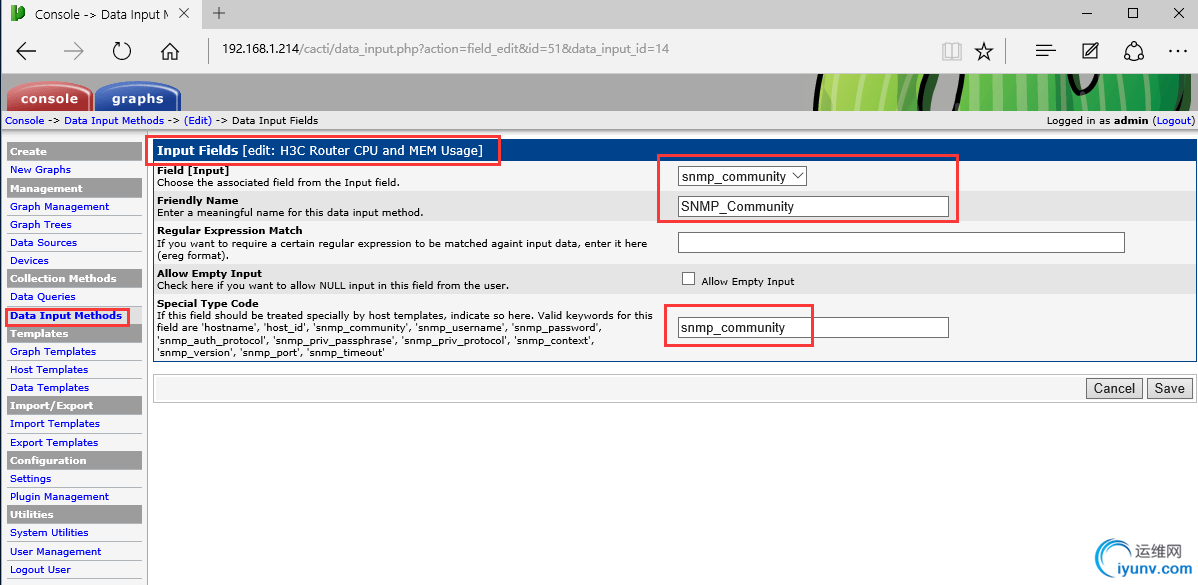

　　Special Type Code：这个就比较好用了，描述了cacti中定义过的&#20540;，比如此处我们的输入参数是snmp_community,我可以在此处输入真正的参数&#20540;，也可以使用cacti定义过的特殊变量，即snmp_community。填写完成后点击create即可，如下图：

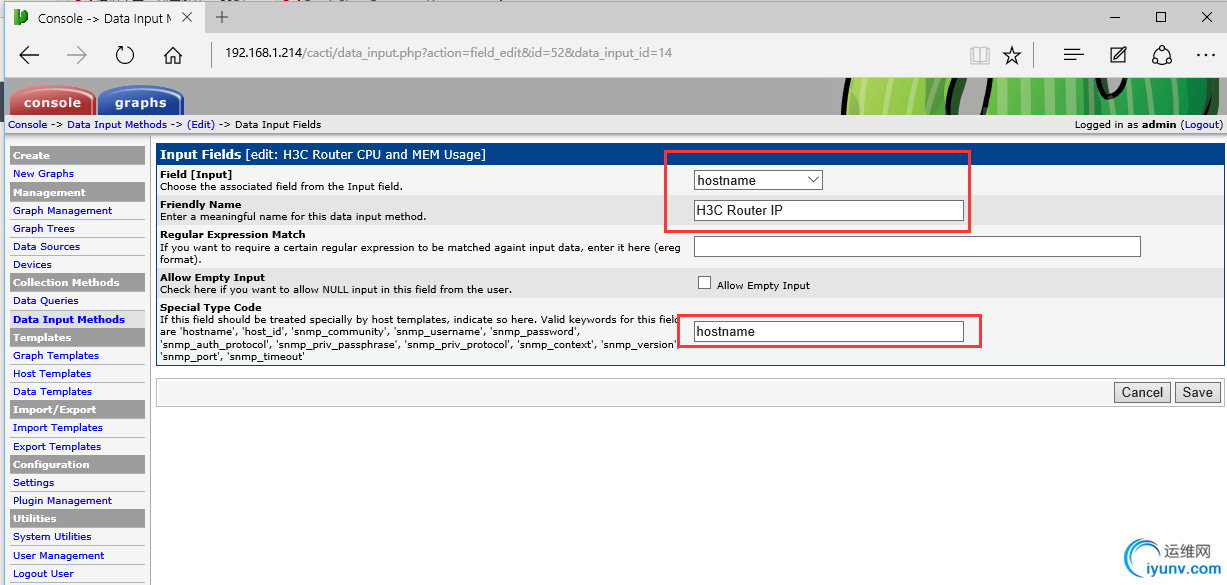

　　按照同样的方式添加另外一个输入参数——hostname。
　　


　　注意：此处的hostname一定不要有“<>”，使用hostname会直接引用该数据输入方法所关联的主机IP，当然也可以在此处直接输入路由器的IP地址。

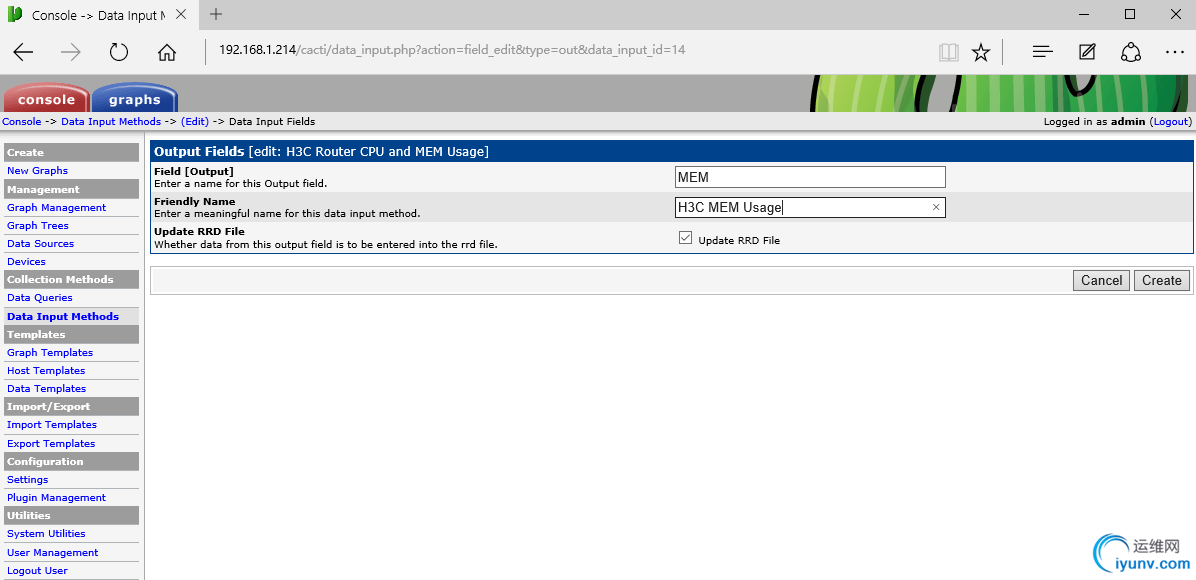

　　现在可以添加Out Fields了，这其实就是我们在脚本中定义的输出字段，注意一定要保证字符以及顺序完全一致，否则是取不到数据或者取错数据的。我们在脚本中是先定义输出CPU，然后输出MEM的。下图是添加MEM的图片，CPU是要先添加好的。
　　


　　添加完成后，记得保存，应该是这样的。
　　


　　


　　6.添加数据模板（Data Templates）

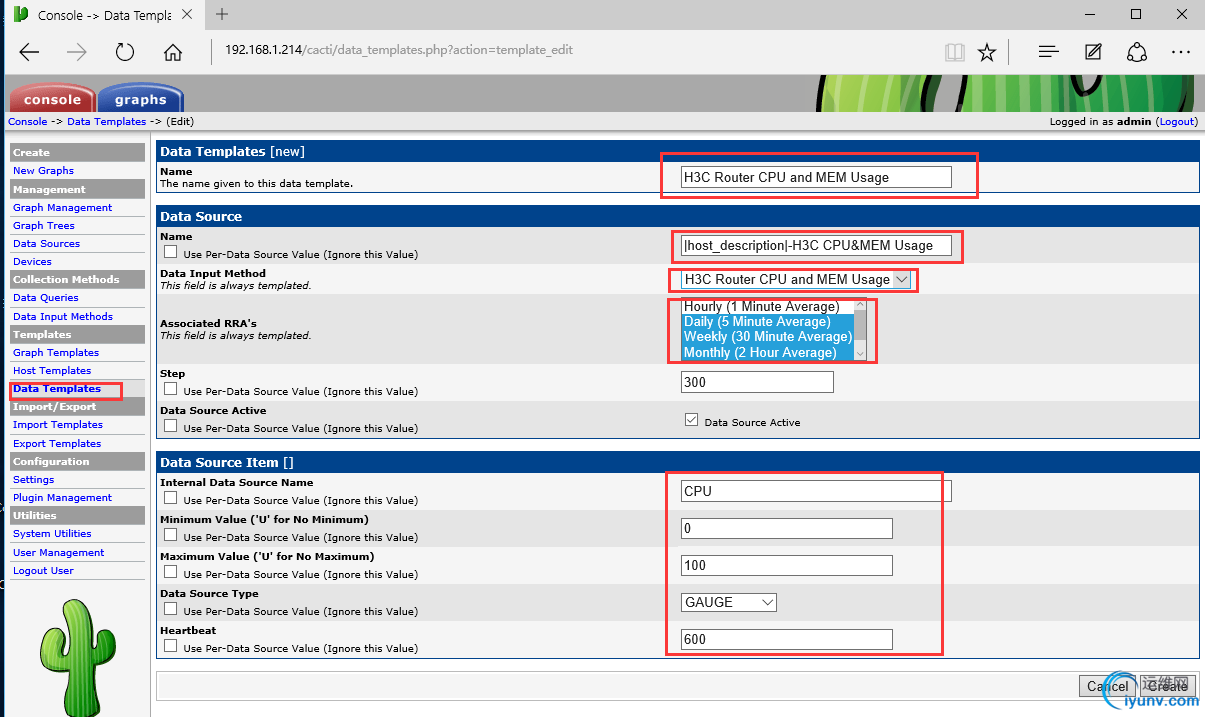

　　这一页就非常重要了，几乎每个选项都是跟我们操作息息相关的。如下图：
　　Data Templates [edit: H3C Router CPU and MEM Usage]


　　Name：也是见名识义的原则。
　　


　　Data Source


　　数据源名称：|host_description|-H3C CPU&MEM Usage，其中|host_description|是cacti定义的宏，可以去除主机信息
　　Data Input Method：选择我们刚才创建的数据输入方法。
　　Step：步长，一般就是选择5分钟，即300秒。
　　


　　Data Source Item [CPU]


　　Internal Data Source Name：数据源名称，一个字符都不能差，顺序与脚本输出数据源此项一致。CPU
　　Minimum Value ('U' for No Minimum)：能接受的最小&#20540;，设为0即可。、
　　Maximum Value ('U' for No Maximum)：能接受的最大&#20540;，设为100，如果遇到不知道的情况，则设为U。
　　Data
Source Type：数据源类型，选择GAUGE,即大小浮动，选择存储原始数据。
　　Heartbeat：心跳包，即在这个时间间隔内获取到的数据都认为是有效的，超过之后则认为是UNKNOW，一般是步长的两倍。
　　Output
Field：选择我们上一步定义的输出参数CPU-H3C CPU Usage。
　　


　　添加完成后点击该段右上角的NEW，来添加新的数据源。按照此种方法，添加另外一个数据源MEM,完成之后记得保存。



　　Custom Data [data input: H3C Router CPU and MEM Usage]下的
　　“H3C Router IP和SNMP_Community”如果不填，则直接从关联的主机上继承。
　　

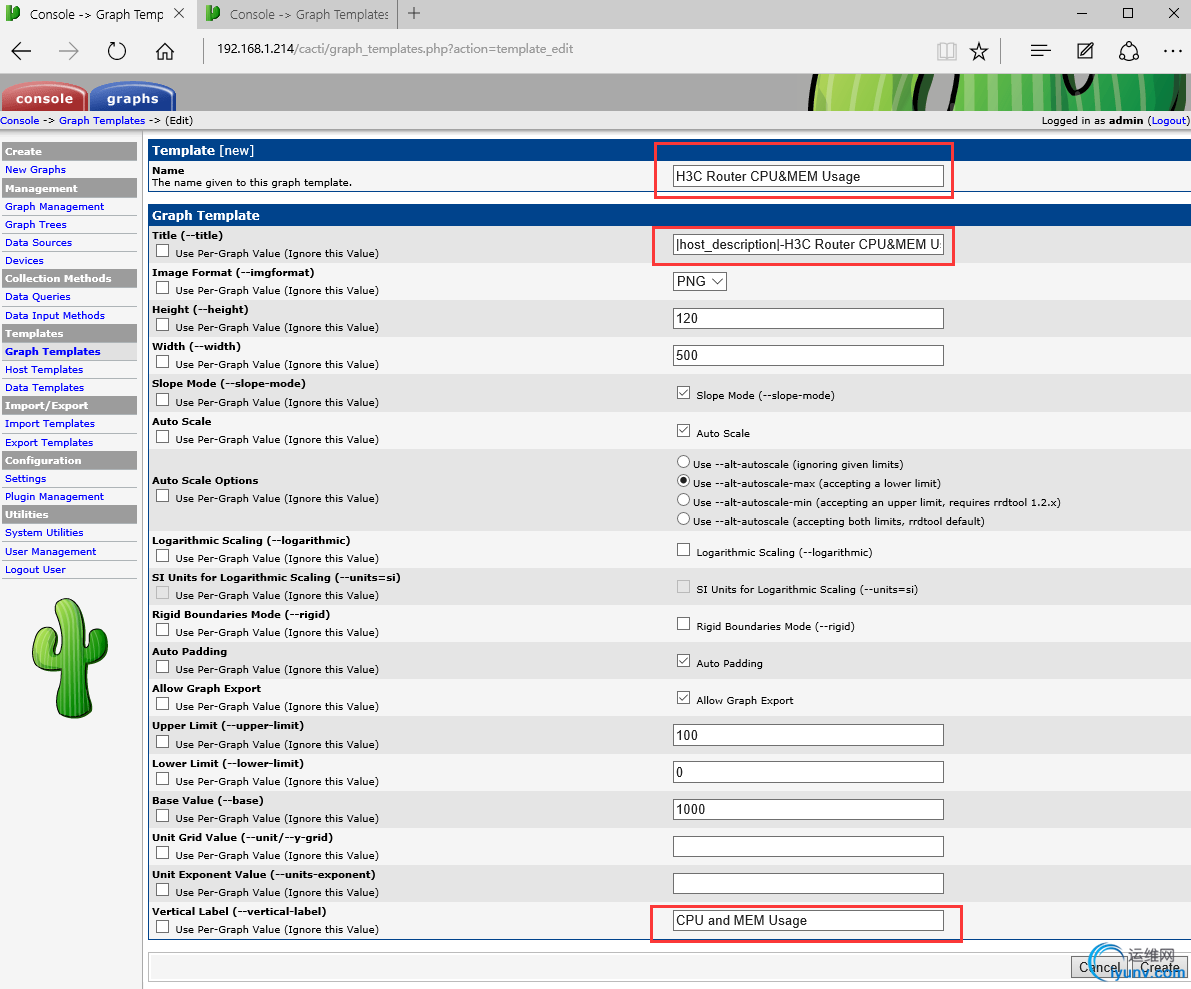

　　7.添加图片模板
　　


　　Graph Template下的


　　Title (--title)：是指图像的标题信息


　　Vertical Label (--vertical-label)：指图像的y轴信息
　　一般只需要修改这两点，修改好之后，点击create，就可以添加数据展示曲线了。
　　


　　点击Graph Template Items [edit: H3C Router CPU&MEM Usage] 右侧的Add，来添加图像曲线信息。如下：



　　注意：Graph Item Inputs下面的Data Source [CPU]和Data
Source [MEM]是自动生成的。
　　

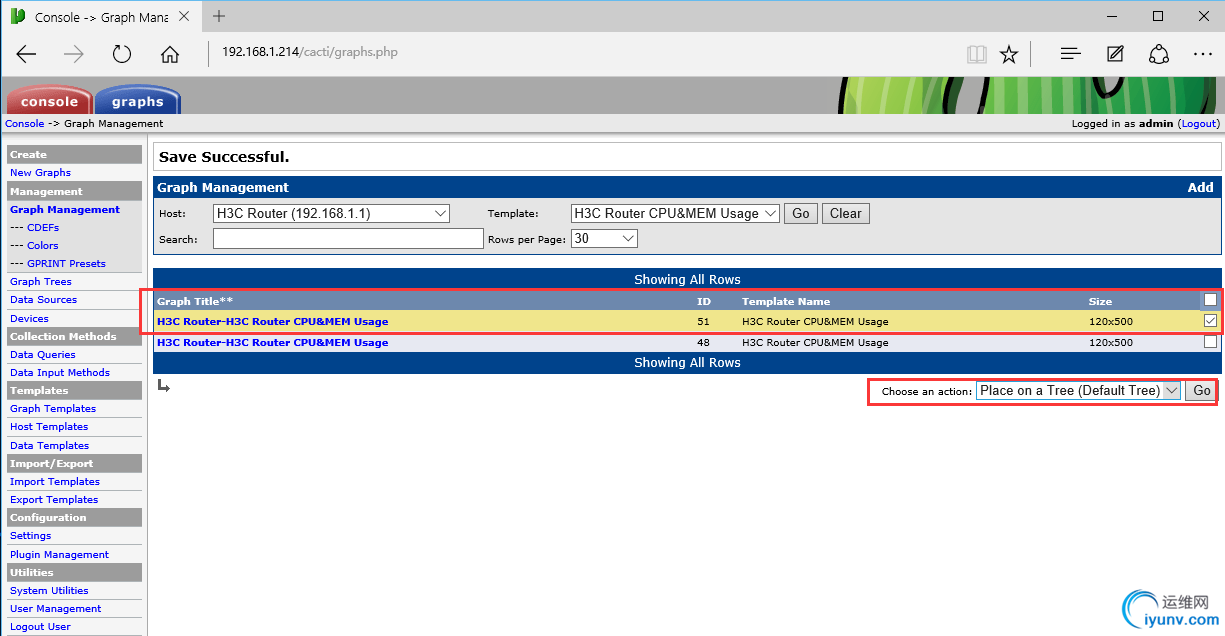

　　8.在图像管理里面将图像模板和主机关联起来
　　选择主机&#43;模板，点击Add添加，









　　


　　选择刚刚关联好的模板，将其放在默认树上即可。






　　


　　9.现在点开graph就可以看到图像了，第一次出图一般都要10分钟左右，所以要等一会。如果还是没有出图，可以手动使用rrdtool命令来探测一下，如果还是不行，就要一点点找原因了。
