EIGRP配置实验之负载均衡

098098

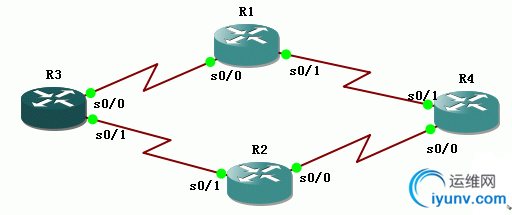

                      1、实验拓扑

2、负载均衡原理
等价负载均衡：默认情况下EIGRP只支持等价负载均衡，默认支持4条线路的等价负载均衡，可以通过show ip protocols 查看，最大可以支持16条线路的等价负载均衡，可以在EIGRP路由进程下通过maximum-paths 16修改负载均衡线路条数。
不等价负载均衡：不等价负载均衡的条件是：FS的FD < variance * Successor的FD。必须注意的是必须是FS，否则就算满足FD < variance * Successor的FD也不能形成不等价负载均衡。

3、基础配置
R1

interface Serial0/0
ip address 13.1.1.1 255.255.255.0
interface Serial0/1
ip address 14.1.1.1 255.255.255.0
router eigrp 90
network 13.1.1.0 0.0.0.255
network 14.1.1.0 0.0.0.255
no auto-summary

R2
interface Serial0/0
ip address 24.1.1.2 255.255.255.0
interface Serial0/1
ip address 23.1.1.2 255.255.255.0
router eigrp 90
network 23.1.1.0 0.0.0.255
network 24.1.1.0 0.0.0.255
no auto-summary

R3
interface Loopback0
ip address 3.3.3.3 255.255.255.0
interface Serial0/0
ip address 13.1.1.3 255.255.255.0
interface Serial0/1
ip address 23.1.1.3 255.255.255.0
router eigrp 90
network 3.3.3.0 0.0.0.255
network 13.1.1.0 0.0.0.255
network 23.1.1.0 0.0.0.255
no auto-summary

R4
interface Serial0/0
ip address 24.1.1.4 255.255.255.0
interface Serial0/1
ip address 14.1.1.4 255.255.255.0
router eigrp 90
network 14.1.1.0 0.0.0.255
network 24.1.1.0 0.0.0.255
maximum-paths 16
no auto-summary

4、等价负载均衡

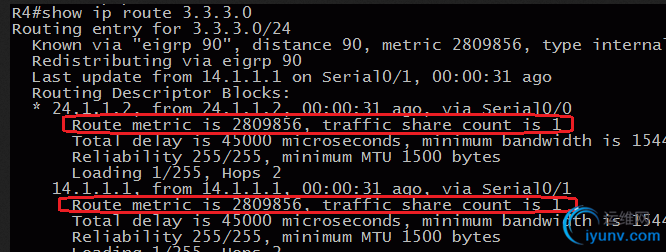

基于实验拓扑配置完EIGRP后，默认形成两条等价负载均衡的路由到R3的环回口3.3.3.3。




等价负载均衡的情况下，流量是平均分担的。


5、不等价负载均衡

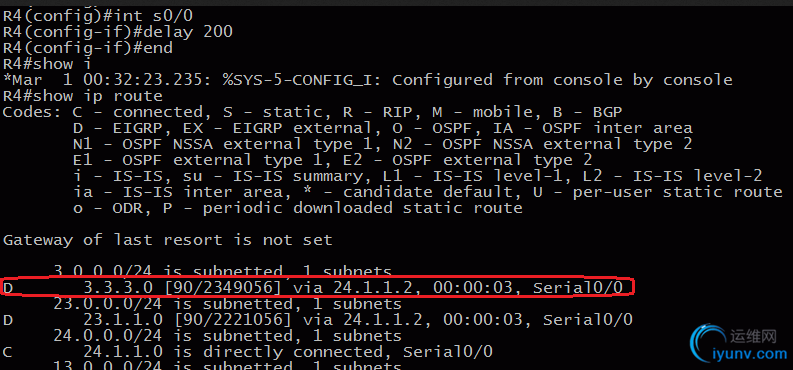

为了能实现不等价负载均衡的效果，我们先修改R4的s0/0口的延迟，将原来的DLY 20000 usec改为DLY 2000 usec，这样到达3.3.3.0的最优路由的下一跳将是24.1.1.2。

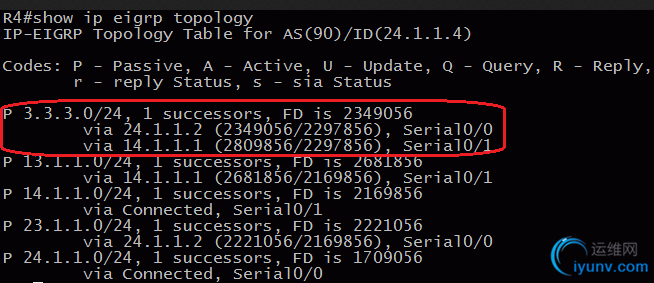

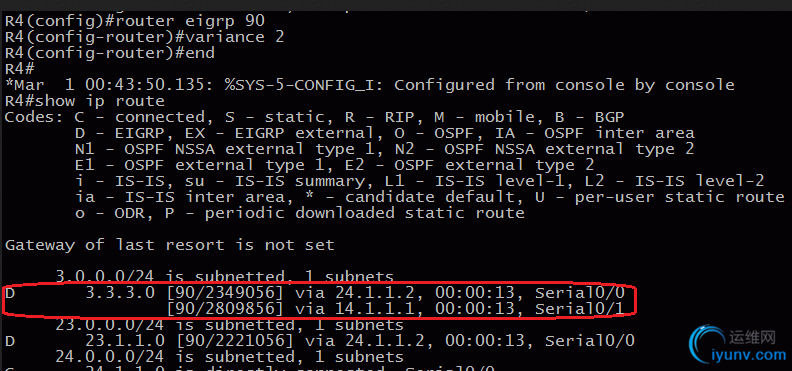

此时可以看出下一跳为14.1.1.1的AD小于下一跳为24.1.1.2的Successor的FD，故其可以形成FS。为了实现不等价负载均衡，我们只要将variance设置为2即可：2297856<2*2349056。

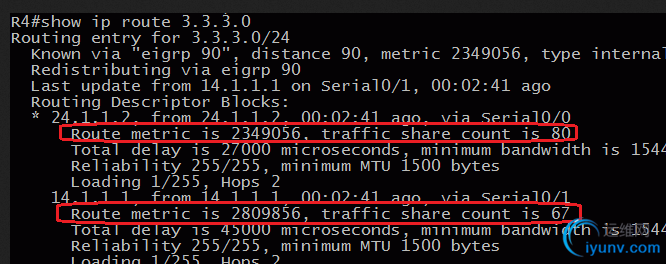

不等价负载均衡的情况下，流量是按一定比例分担的。
