RHCS+Conga+iSCSI+CLVM+GFS实现Web服务的共享存储HA集群

tgidl

　　一、RHCS架构规划：

• 所有服务器系统均为CentOS6.4_x86_64

• 在架构RHCS集群的诸多设定中如rpm包安装、配置文件修改等都需要在三个节点上同时进行；为了便于实现此过程，配置一台stepping node，在管理机上配置好ansible统一部署cluster_node，同时安装集群管理工具luci；

• Node1,Node2,Node3配置成web高可用集群，安装ricci，安装iscsi

  initiator作为iSCSI客户端，登录target端输出的共享设备，并启用clvm，格式化为gfs文件系统；

• Node4上准备集群ISCSI共享磁盘，安装scsi-target-utils作为target服务端，同时将Node4配置成为时间服务器，各节点时间与Node4同步;


　　上述ansible部署，ntp服务器配置，web服务器，iscsi target端与initiator端的详细搭建见此前相关博文，这里不再赘述

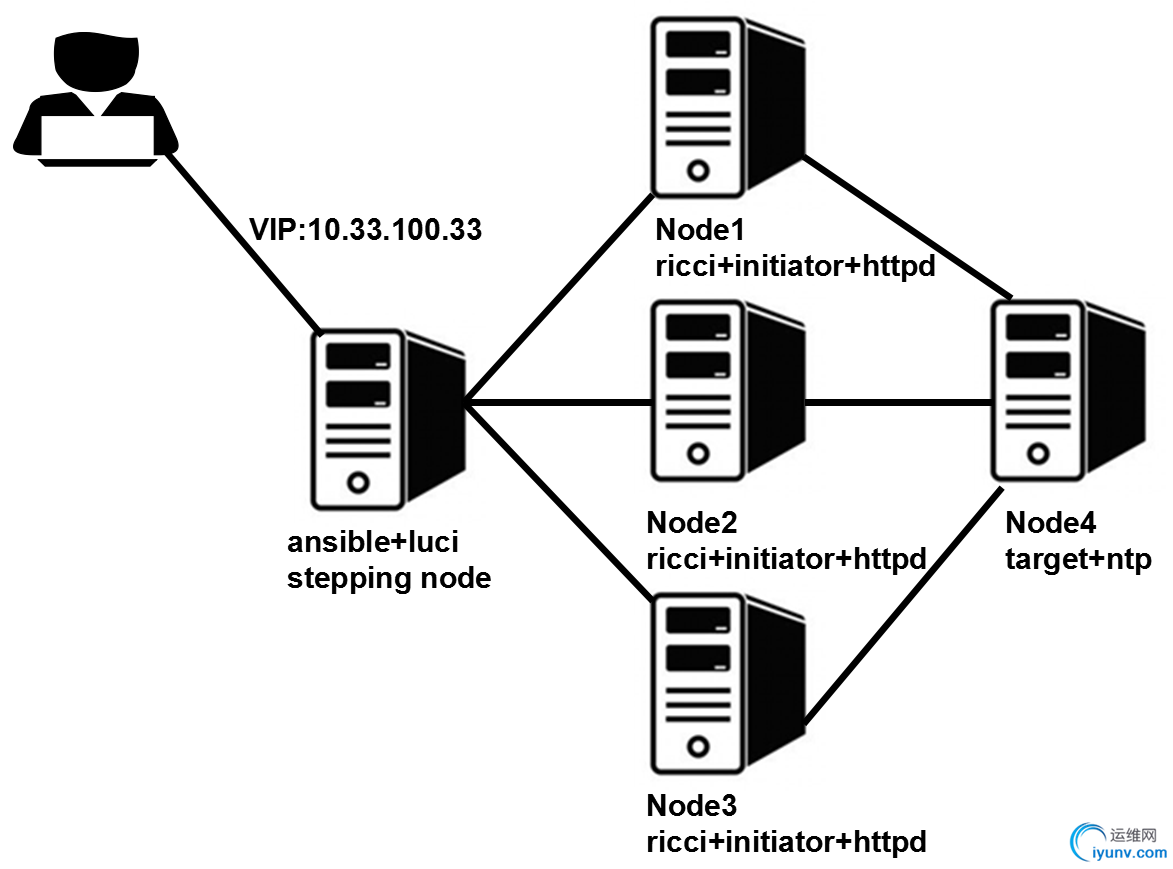

实验架构图



二、搭建基于RHCS高可用集群的准备工作

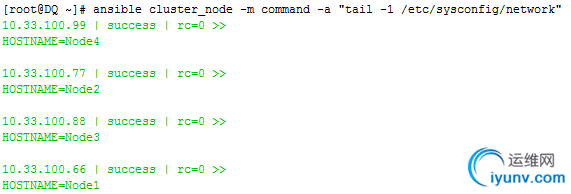

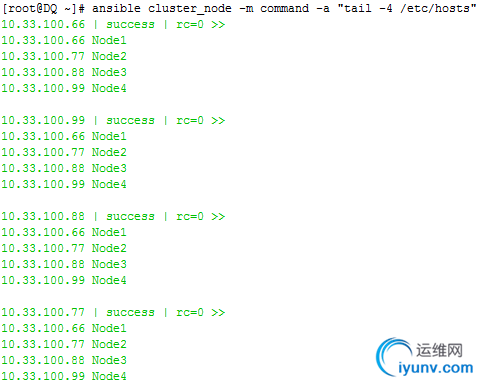

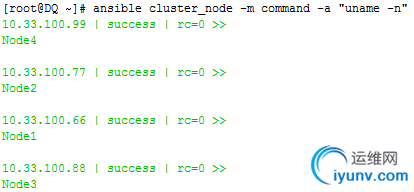

1.设定主机名称解析，确保节点的主机名称和对应的IP地址解析服务可以正常工作，且每个节点的主机名称跟”uname -n“命令的结果保持一致

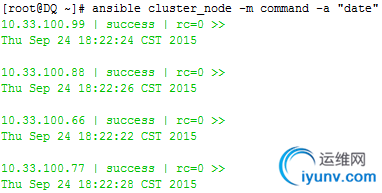

2.各个节点时间同步

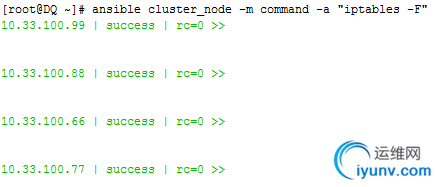

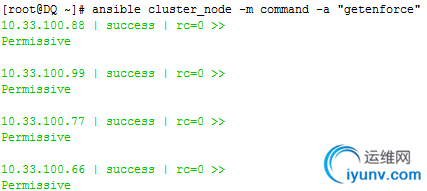

3.为避免影响实验结果，关闭各个节点的iptables与selinux设置

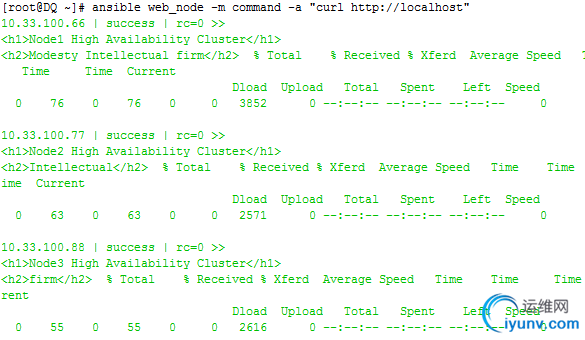

4.确保Node1、Node2、Node3上httpd服务可以正常访问

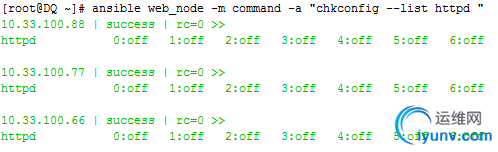

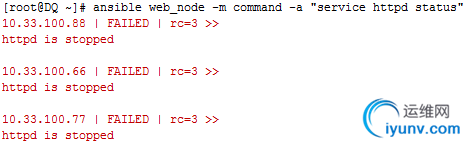

5.停止服务并禁止开机自启





三、配置Conga(ricci&&luci)

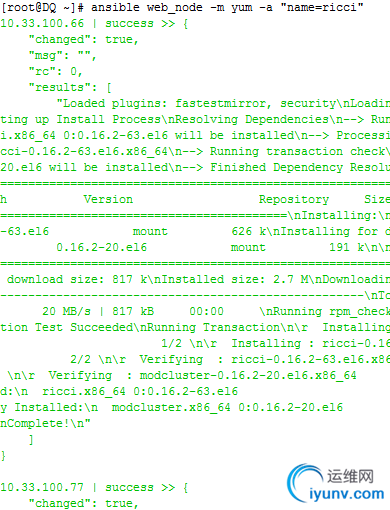

1.集群各节点上安装ricci



2.设置ricci账号密码，用于luci连接认证

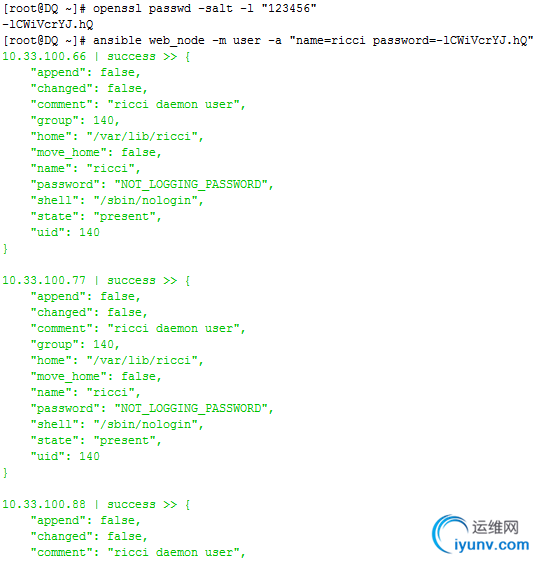

注意：ansible使用user模块时，password后面指定的密码不能是明文，后面这一串密码会被直接传送到被管理主机的/etc/shadow文件中，而登陆的时候输入的密码会被hash加密以后再去与/etc/shadow中存放的密码去做对比，会出现不一致的现象。所以需要先将密码字符串进行加密处理后指为password

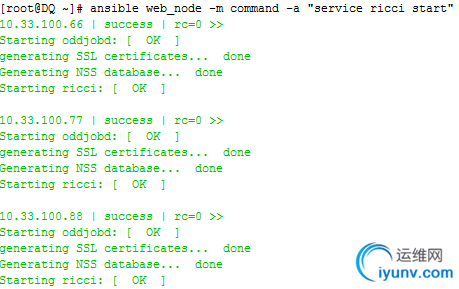

3.启动ricci服务



4.管理机上安装luci，启动服务，使用web方式配置集群



四、Conga管理工具（luci/ricci）定义集群

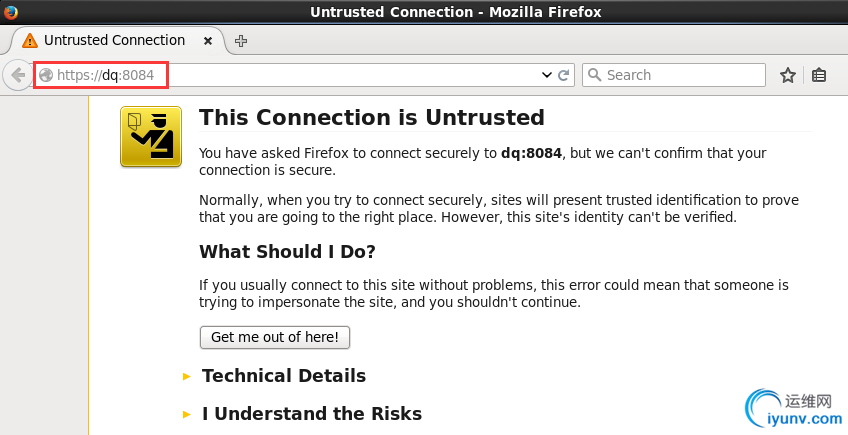

1.添加信任例外

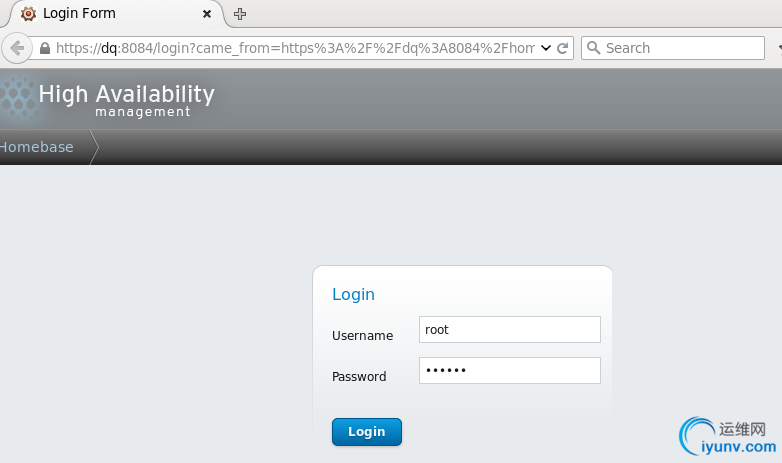

2.登陆RHCS的配置界面为管理机系统管理员的账号密码

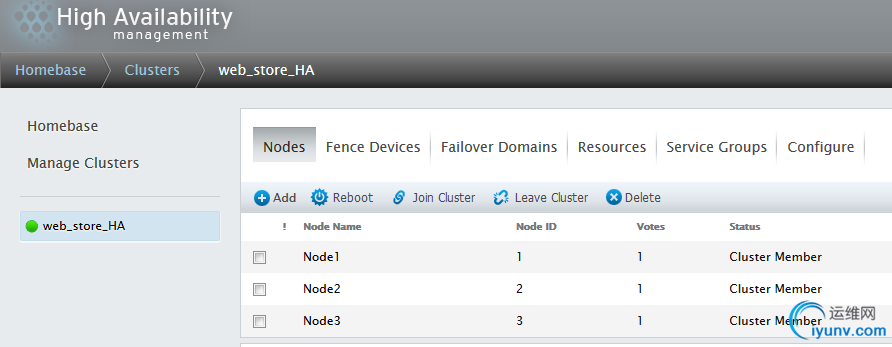

3.创建一个集群并添加各节点

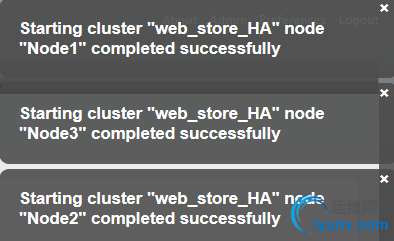

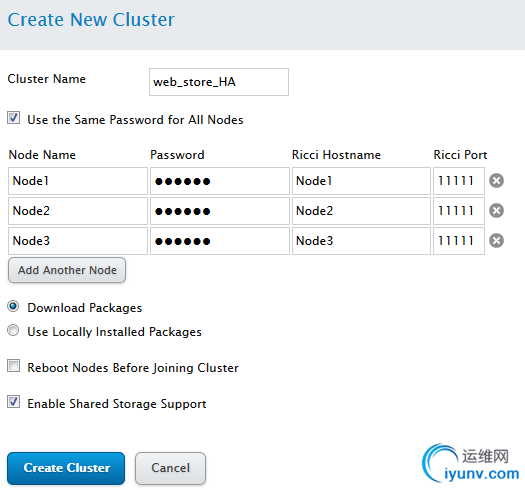

登录进管理界面，点击Manage Clusters –> Create 填入如下内容：选中如下选项，然后提交

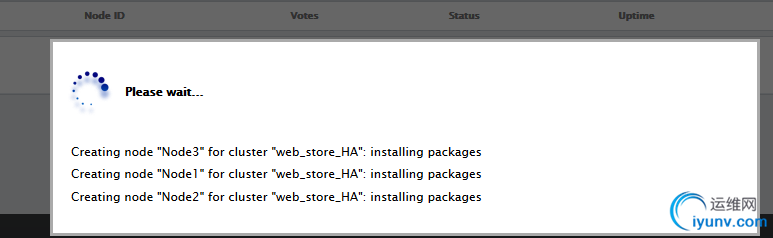

选择Download Packages，配置好yum源，系统会自动安装集群相关软件包

说明:这步会生成集群配置文件/etc/cluster/cluster.conf









4. 添加Fence Devices

说明: RHCS要实现完整的集群功能，必须要实现fence功能；这里为演示环境，由于非物理服务器配置等条件限制，使用VMware ESXi5.X的虚拟fence来实现fence设备的功能。

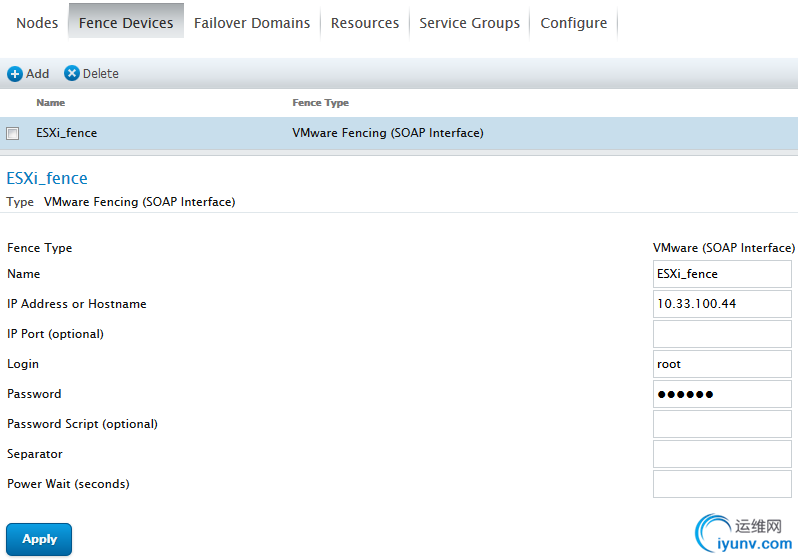

(1)登录进管理界面，点击cluster-> Fence Devices->

(2)选择”Add 选择VMware Fencing（SOAP Interface）

(3)Name “ESXi_fence”

(4)IP Address or Hostname （ESXi地址）

(5)Login&Password为登录fence设备的用户和密码



5. 节点绑定Fence设备

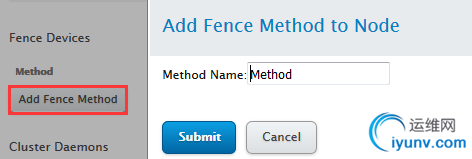

(1)点击Node1节点，AddFence Method，这里fence_Node1;

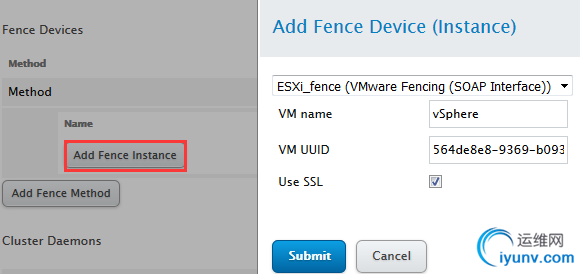

(2)添加一个fence instance,选择”ESXi_fence” VMware Fencing（SOAP Interface）



说明: VMNAME: 虚拟机名称，VM UUID: 虚拟机.vmx文件中”uuid.location”值

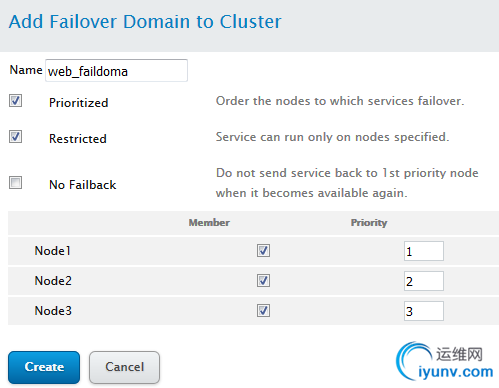

6.创建故障转移域

Prioritized:优先级：有序的 — 可在故障切换域的成员间指定顺序

Restricted：限制 — 允许限制可运行具体集群服务的成员。如果在限制故障切换域中没有可用成员，则无法启动集群服务（手动或者使用集群软件均不可行）

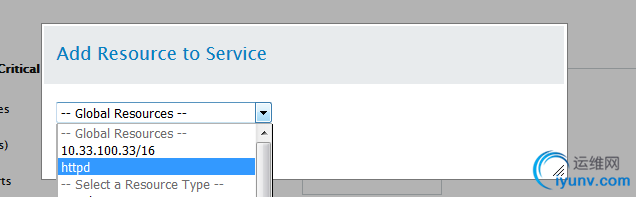

7.创建web高可用需要的资源： VIP地址；httpd脚本；



8. 新建服务组，添加刚才新建的两个资源进服务组

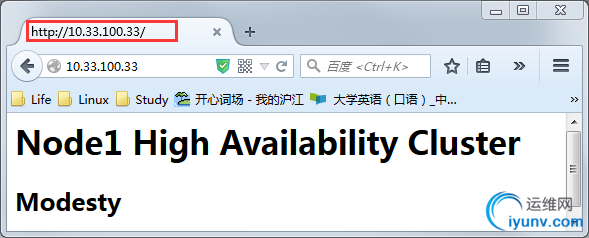

访问测试





五、配置集群ISCSI共享磁盘为后面格式化gfs做准备

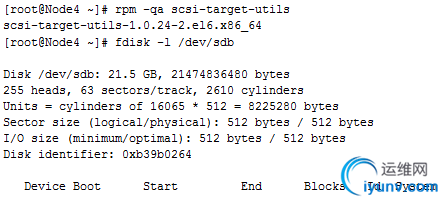

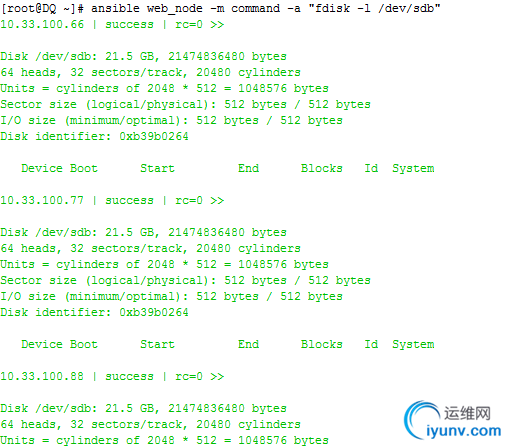

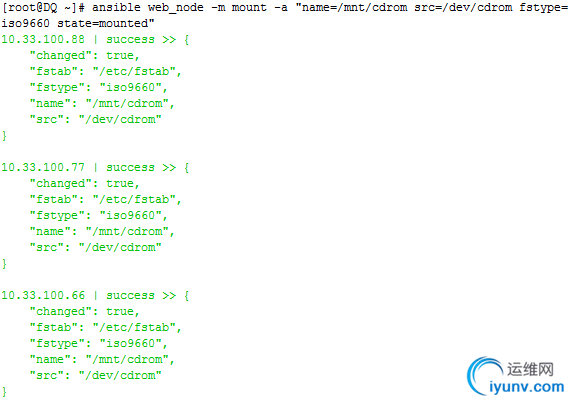

1.挂载系统光盘后yum安装target包；在Node4上添加一块新硬盘，作为target对应的存储空间，不需要分区格式化

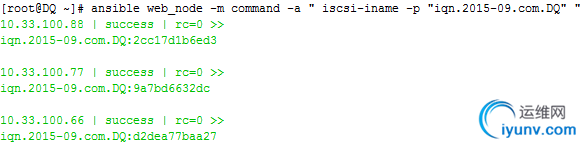

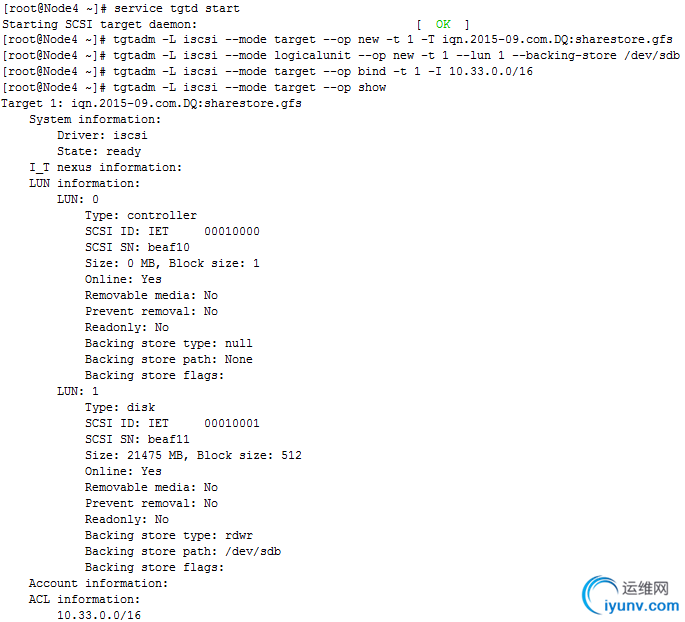

2.启动服务守护进程，创建target；关联存储设备到target；实现基于IP的认证，将initiator-address与target绑定

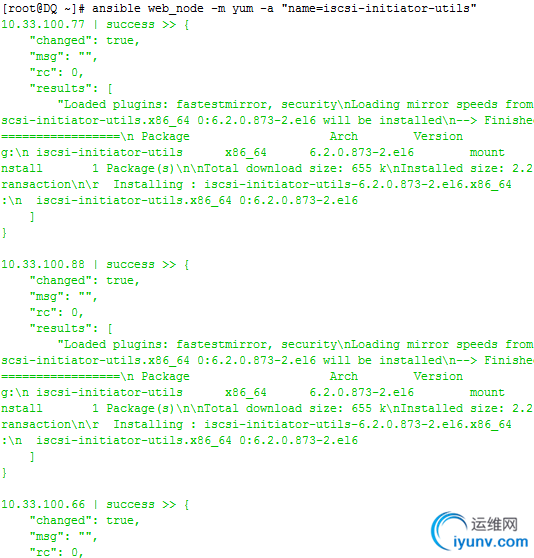

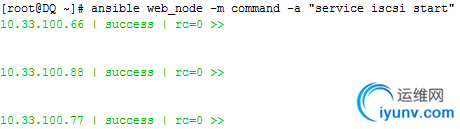

3.Node1,Node2,Node3上挂载系统光盘yum安装initiator客户端软件包：iscsi-initiator-utils





4.启动服务

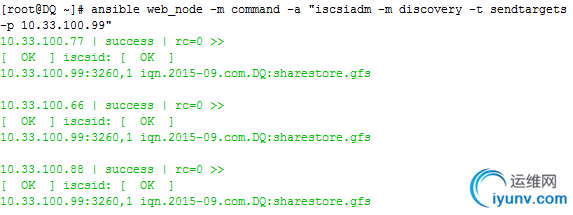

5.发现存储服务器输出的target

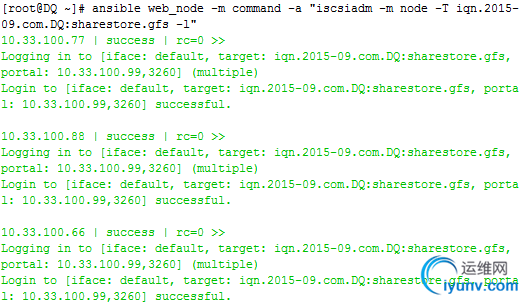

6.从initiator端登录到存储服务器上



7.成功将target上的设备识别为本机设备



六、创建共享存储资源基于clvm的gfs

Cluster Logical Volume Manager集群逻辑卷管理是LVM的扩展，借助于HA的基础信息架构层，将某节点对LVM操作通知给其他节点，这种扩展允许cluster中的机器使用LVM来管理共享存储，但是配置之前需要开启lvm支持集群功能。

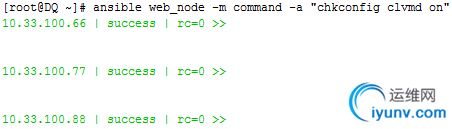

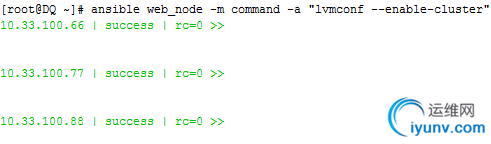

1.启动CLVM服务，在各节点上通过命令启用CLVM的集成cluster锁服务，也可以编辑/etc/lvm/lvm.conf设置locking_type = 3

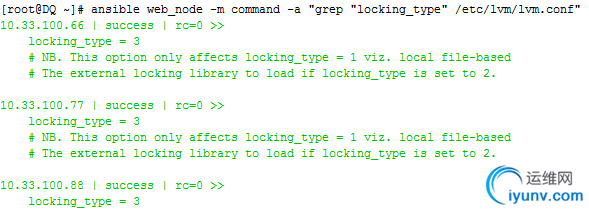

2.验证配置文件是否修改成功

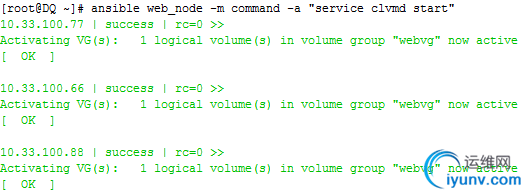

3.启动服务





4.在Node1上进行配置集群逻辑卷

[iyunv@Node1 ~]# pvcreate /dev/sdb
[iyunv@Node1 ~]# vgcreate webvg /dev/sdb
[iyunv@Node1 ~]# lvcreate -L 5G -n weblv webvg

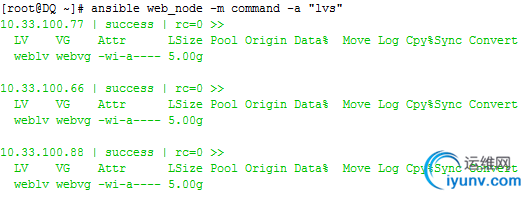

　　5.此时在其他节点上可以看到刚才创建的逻辑卷



6.格式化上面新建的逻辑卷，创建一个GFS文件系统；GFS文件系统允许多个服务同时读写一个磁盘分区，通过GFS可以实现数据的集中管理，免去了数据同步和拷贝的麻烦，但安装GFS需要RHCS的底层组件支持。

说明：创建GFS需要提供的信息：

日志文件大小

文件系统大小

锁类型：lock_nolock/lock_dlm

锁文件的名字，通常为文件系统名：cluster_name:fs_name

日志的个数，通常一个节点对应一个日志文件，但建议提供比节点数更多的日志数目，以提供冗余；

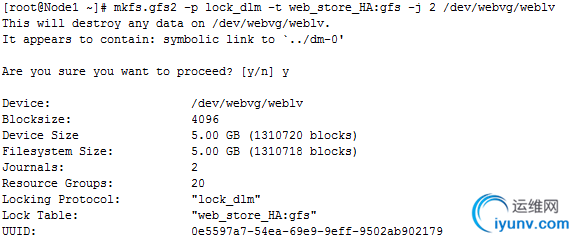

语法格式： gfs_mkfs -p lock_dlm -t ClusterName:FSName -j Number -b block_size -J journal_size BlockDevice

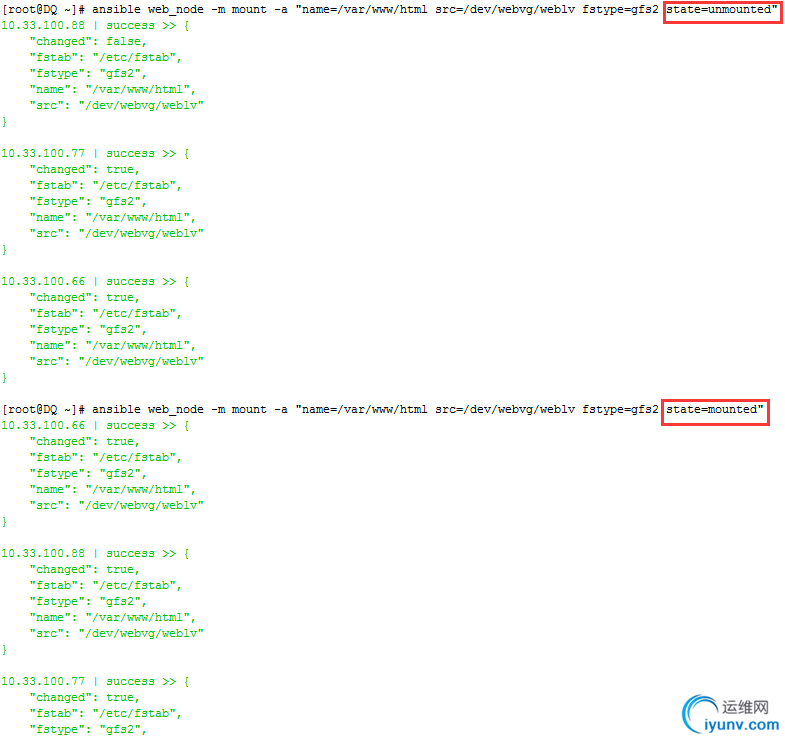

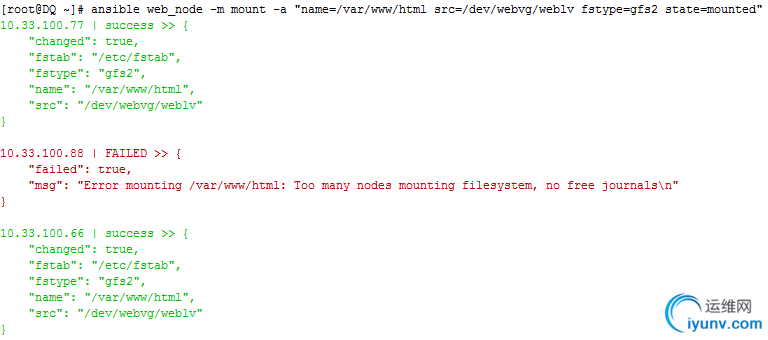

7.在每个节点上挂载文件系统，挂载GFS文件的主机必须是对应集群中的节点；Node3挂载失败，因为刚才在Node1上格式化文件系统时只创建了2个日志



说明：挂载GFS文件时有如下常用选项可用：

lockproto=[locl_dlm,lock_nolock]

locktable=clustername:fsname

upgrade # GFS版本升级时有用

acl  如果不想每一次启用GFS时都得指定某选项，也可以通过类似如下命令为其一次性指定:
gfs_tool margs”lockproto=lock_dlm,acl”

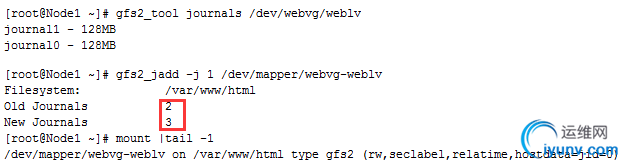

8.添加一个日志，先卸载再重新挂载





9.由于挂载点为/var/www/html，原来目录下的index.html会暂时消失，因此在Node1重新创建index.html

[iyunv@Node1 ~]# vim /var/www/html/index.html

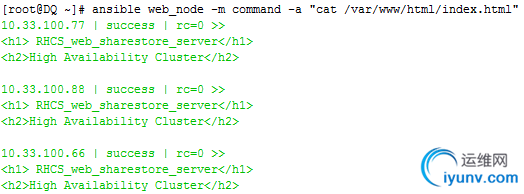

可以看到在Node1上增加的内容其会自动同步到其他节点上

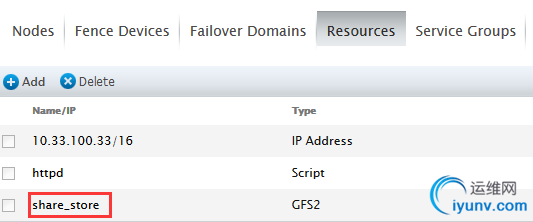

10.在luci的Resources菜单添加一个GFS2资源，再打开Services Group菜单，点击web_service服务，添加刚创建的share_store





11.访问VIP，其主页内容已经变成了共享存储上的主页了

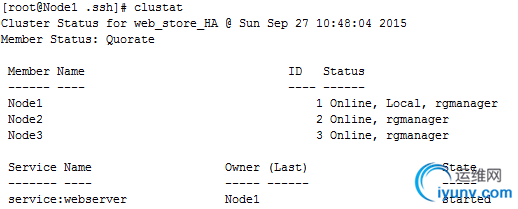

12.高可用性验证，手动关闭Node2，模拟宕机







搭建过程易出错误处：

1、时间不同步造成集群无法进行配置文件传递

2、配置过程中一旦出现某个小错误，修改不易成功，需要重新配置，建议保存关键步骤快照
